一，用途

用于汽车材料及其表面涂层的抗砂砾、碎石碰撞试验的设备

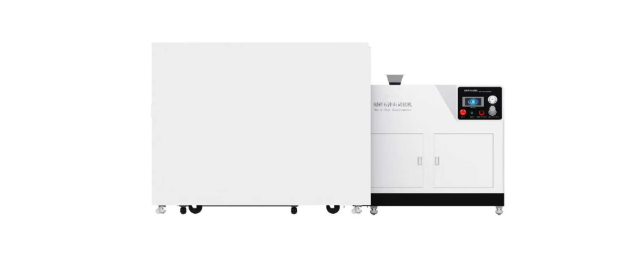

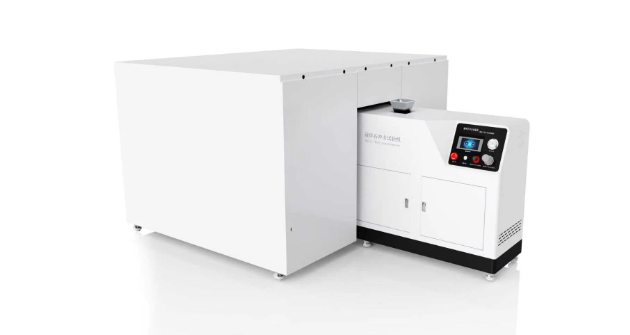

碎石冲击试验机特别为汽车材料及其表面涂层的抗砂砾、碎石碰撞试验而设计制造的。

二，被测件及标准:

主动格栅，摄像头，玻璃，喷漆件，大灯，新能源汽车电驱总成等GMW 1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1

三，设备参数要求：

1.PLC控制系统

2.操作界面：中英文切换；

3.测试软件：可远程免费升级

4.试样全部设定为喷射面积；

5.样品尺寸：≤900*600*600mm（长*宽*高）。

6.设备主机尺寸：≤1650*600*1300mm（长*宽*高）。

7.试样架尺寸：≤1600*3500*3200mm（长*宽*高）。

8.样品重量：≤150kg。

9.喷射压力：0～1Mpa（触摸屏可调压力）。具备压力测试装置：0-1000kpa；精度：±0.5%。

10.喷射持续时间：0～30S（时间可调）。

11.喷射介质：钢珠，冷铁砂粒，鹅卵石，碎石等，更换介质需便捷，需配备足量的喷射介质（钢珠2kg，冷铁砂粒3kg，鹅卵石3kg，碎石2kg）。

12.发射量调节范围：0～1kg/min。（钢珠）

13.冲击角度：25～90度可无极调整，配备数显角度尺。

14.进料方式：通过电磁振动进料器进行自动调节。

15.3D测试室：不需更换不同的碰撞室，试样安装固定安全快捷；

16.样品固定后，可上下、左右移动，可实现多个部位测试。

17.防护罩：测试过程中避免冲击介质喷溅安全隐患防护；箱体材质为碳钢防静电喷塑，箱内设有消音缓冲介质，箱体尺寸不大于2200*2700*800mm适应装置尺寸。

18.电源要求：现场提供220V/50Hz，空开≤120A。

19.压缩空气：0.8MPa≤现场提供气源压力≤1.0MPa。

20.电气要求：设备设计符合人机原理，操作方便安全，整体牢固可靠；设备配备电源切断阀，确保检修时不会产生危险；操作控制系统放置在操作者便于操作和观察的部位。设备必须设置紧急停止按钮；设备具备良好和全面安全防护措施，设备上的转动部件、危险零部件及危险部位，都应具备防护装置和安全标示。

21.设备的电气控制系统,具备过载保护和短路保护功能。

22.符合标准：ISO20567:2017、SAEJ400:2012、VW80000:2017。

23.计量点：100kpa   500kpa  1000kpa；

24.传感器：0-1000kpa，精度：±0.5%；

25.设备外形尺寸：长2500宽2020高1585mm

螺杆式空压机要求

1.使用环境：室温，＜80%RH；

2.气体介质：空气；

3.电机功率：7.5kW；

4.排气压力：≥1.25Mpa；

5.排气量：＞1m³/min；

6.使用电源：380V/50Hz；

7.传动方式：直连传动；

8.启动方式：变频启动；

9.储气罐：材质：不锈钢；容积：0.6m³/8kg (桶深高度＜2000mm)；需配安全阀、 压力表；桶身直径*高度：700*1905mm

10.保护装置：需有高温、高压、堵塞、过流、缺相、逆相、电压不稳等保护装置；
