一、系统整体构成

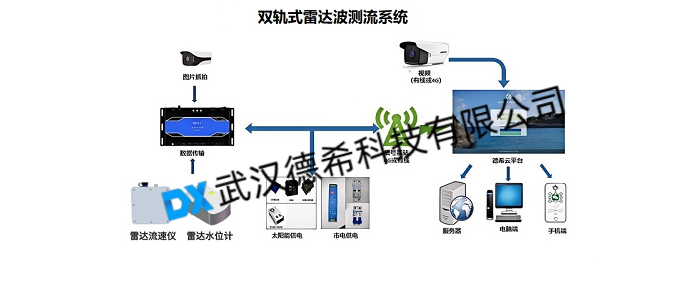

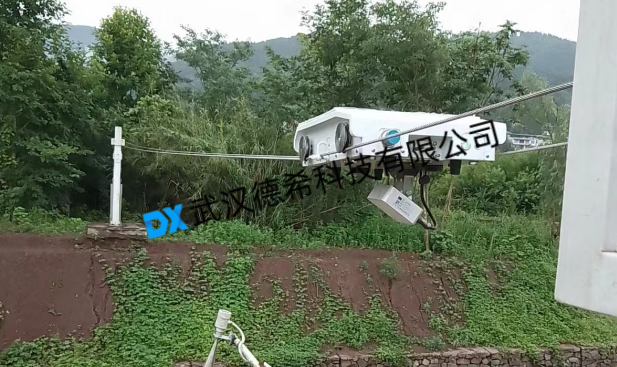

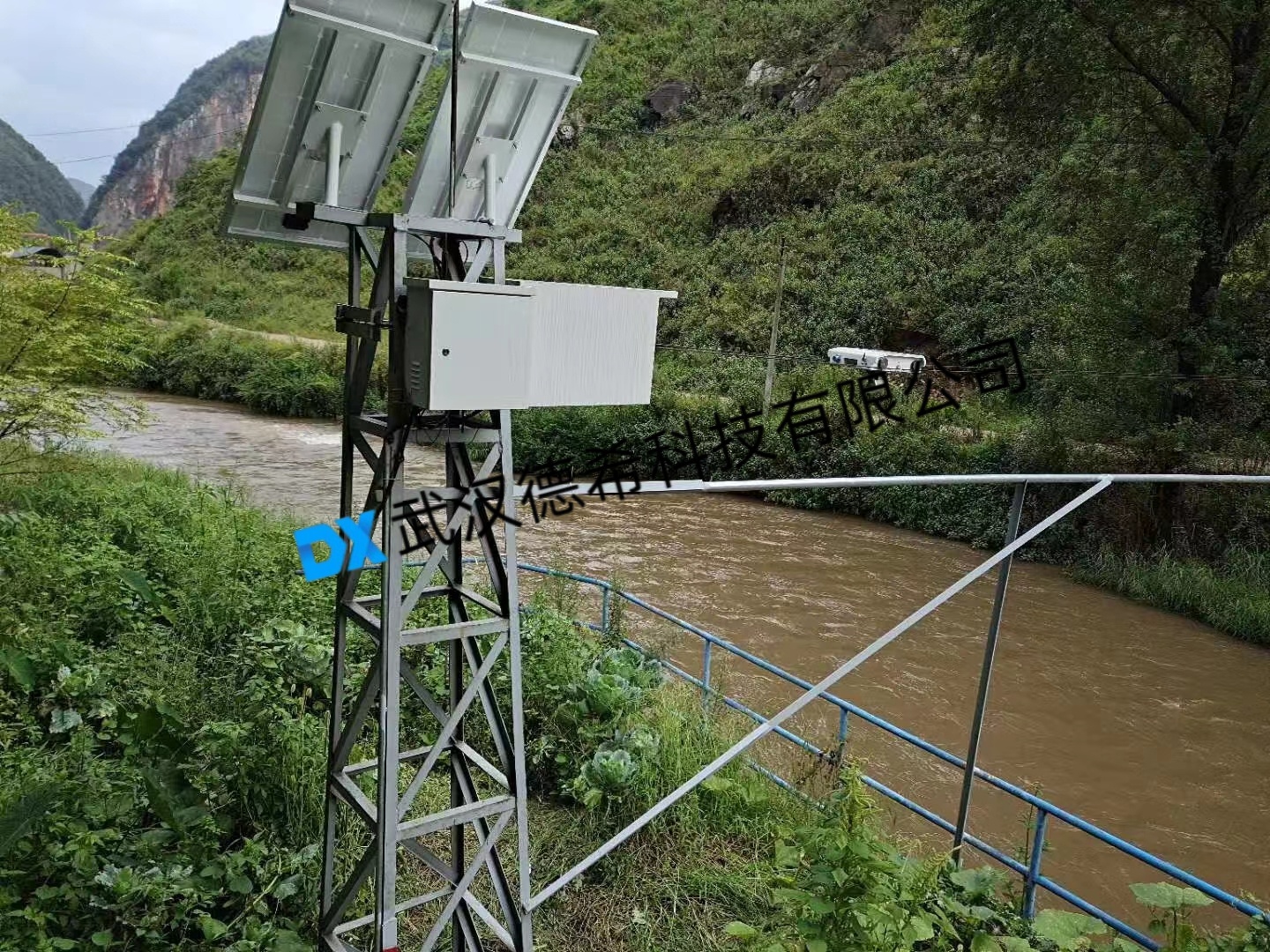

DX-LLX-1M 渠道断面自动测流系统以非接触测量为核心架构，水利监测人员将缆道承载结构搭建于渠道两岸，配合配重拉紧保障轨道水平稳定。系统由缆道基础、控制及传输终端、自动行走载体、雷达流速传感器、水位监测单元组成，设备通过简易缆道悬挂行走载体与流速传感器，结合水位数据与渠道断面参数自动完成全断面流速采集，控制终端把多垂线数据整合解算后，将流量、过流面积等结果上传至管理平台。

二、核心技术参数

雷达流速传感器：

有效距离：0-40m

测量精度：±0.01m/s；±1%

测量范围：0.1-20m/s、0.1-40m/s

分辨率：0.001m/s

供电范围：9-24V

工作功耗：12V 条件下＜40mA

通信接口：RS485 (Modbus)

自动垂直角补偿：精度 ±1°、分辨率 ±0.1°

增益调节：4 级可调

天线频率：24GHz

波束角：12°

工作温度：-30-65°C

干扰抑制：支持工频与雨天跳变抑制，可设 8 个频率屏蔽点

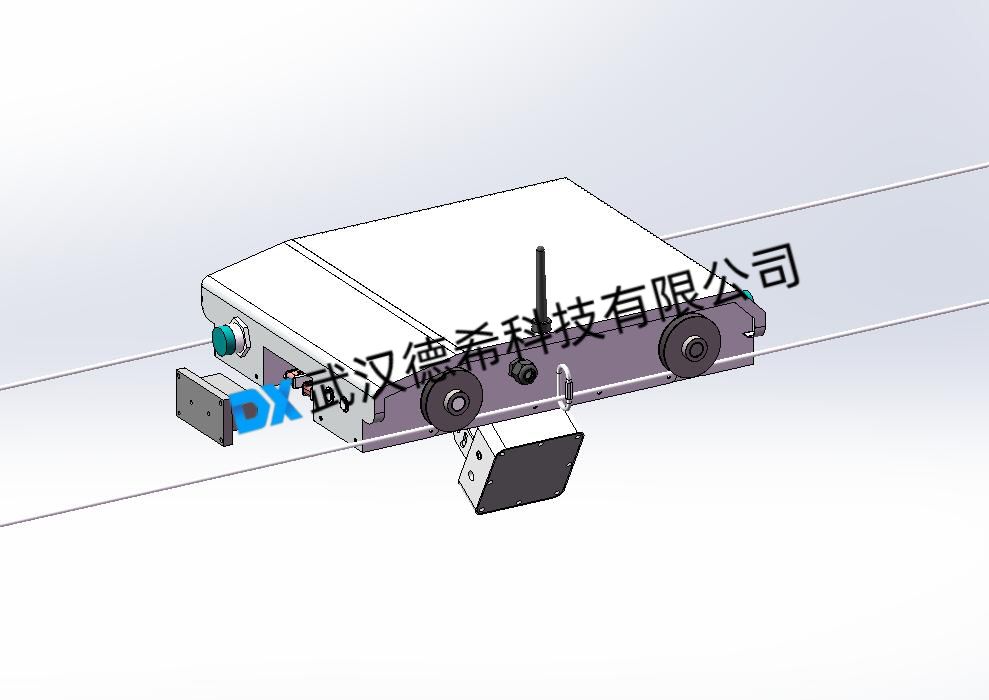

自动行走载体：

运行模式：双轨全自动

电池电压：18.5V

电池容量：＞20AH

运行功耗：＜13W

充电方式：全自动恒流恒压

无线传输距离：≥3000m

轮距：330mm

行走误差：＜0.1%

行走速度：＞1m/s（可按需配置）

抗风等级：8 级

防护等级：IP45

工作温度：-30-65°C

控制及传输终端：

供电电压：24V

电池容量：24V 100AH

工作电流：＜6mA

待机功耗：＜1mA

充电电流：＜2A

短距通信：433、zigbee、2.4G

远程通信：2G/3G/4G、有线以太网

存储容量：512M（可扩展至 256G TF 卡）

工作温度：-30-65°C

三、系统核心优势

系统实现无人值守全自动测流，非接触模式让设备不受水体冲刷与泥沙磨损，野外维护工作量被大幅减少。设备可在夜间、降雨、高低温环境稳定工作，洪水期高水位、高流速工况下仍能保持测量精度，测量过程不受风雨与临时停电影响。系统依据水位自动调整测流垂线与采集数量，测量流程与数据解算完全契合水文测验规范，同时支持现场与远程双模式参数配置，适配不同渠道监测场景。

四、实际应用价值

该系统把渠道测流从人工间断监测转为全自动连续作业，管理平台自动生成规范水文报表并提供多维度数据可视化图表，数据可直接用于资料整编与调度决策。设备安装简便、运行可靠，适配宽渠道、大流量、高泥沙等复杂工况，在农田灌溉、水利调度、防汛监测等场景中，为水资源精细化管理提供稳定的数据支撑。
