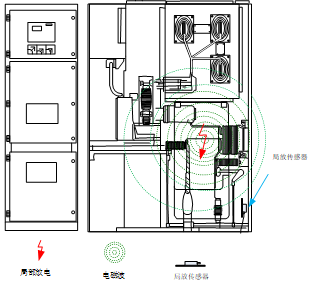

开关柜局部放电现象

开关柜局放监测-需求分析

电气设备的绝缘内部如气泡间隙、杂质、尖刺等缺陷，在强电场作用下使得开关柜绝缘内部的电场分布不均匀，在缺陷部位的电场强度会增大，从而容易导致该部位发生未贯穿整个绝缘的放电，即局部放电。

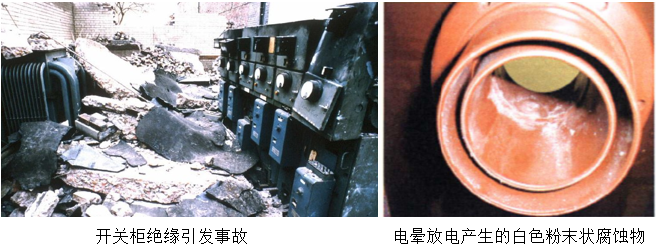

局部放电一般不会引起开关柜内部绝缘的穿透性击穿，但是却会导致绝缘介质的局部损坏。若其长期存在，则会在一定条件下造成绝缘装置电气强度的破坏，最终造成开关柜内部绝缘击穿。

开关柜局放监测，能尽早发现设备潜伏性故障，实现故障预警，是避免故障发生的有效措施之一。

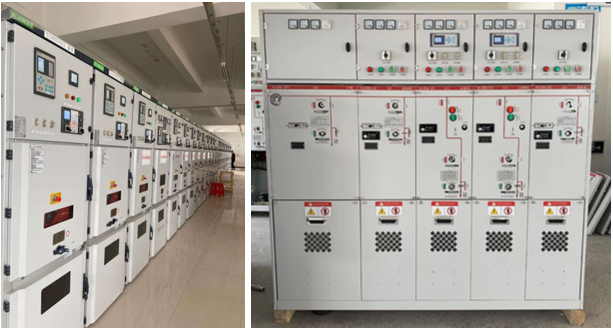

开关柜局放监测——产品应用现场

应用场景：适于中压开关柜（61柜/28柜/环网柜）

产品特点：系统抗干扰能力强，可靠性高。

应用安装：三合一有线传感器磁吸方式安装于电缆室，通过RS485总线将局放数据上传至监控系统平台。

三合一无线传感器磁吸方式安装于柜们外，通过无线方式将局放数据上传至局放接收器ATC600-PD。

监测内容：监测3种信号的放电次数和放电量、噪声、温度、湿度。

告警机制：APD300-L：每4s采样时间内放电次数和放电量同时超过报警阈值，报警（传感器寄存器置位）。

APD300-W：每2小时的4s采样时间内放电次数和放电量同时超过报警阈值，报警（接收器寄存器置位）。

APD300-WP：每15s采样时间内放电次数和放电量同时超过报警阈值，报警（传感器寄存器置位）。

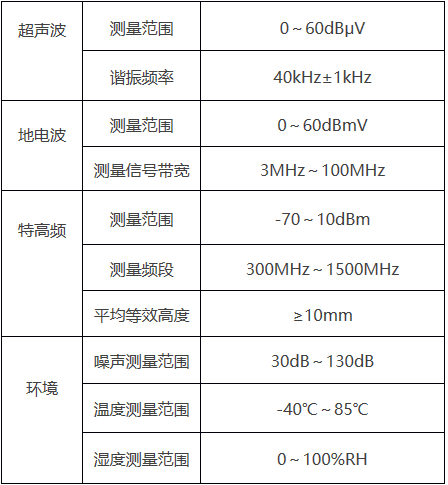

产品功能

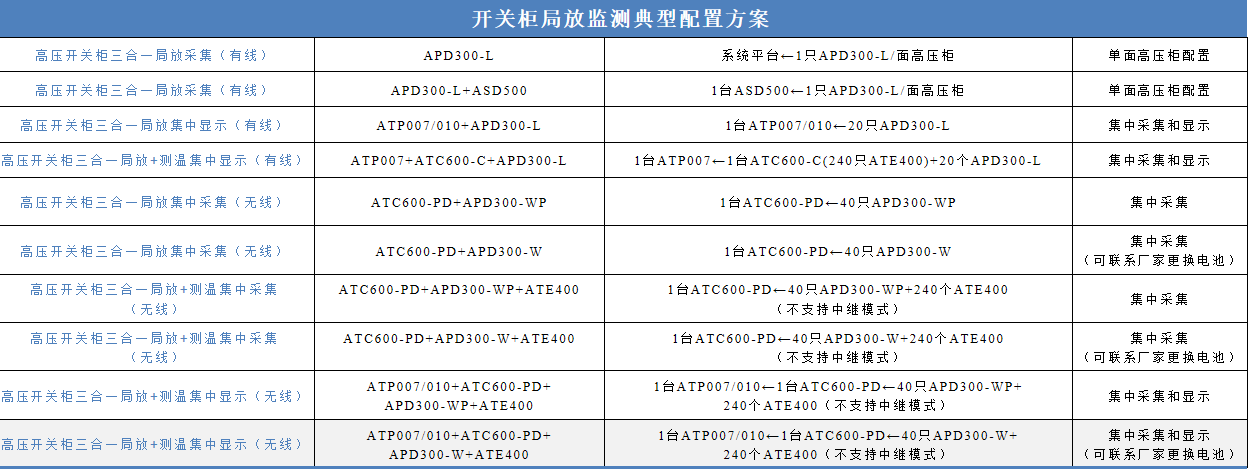

安科瑞配置方案

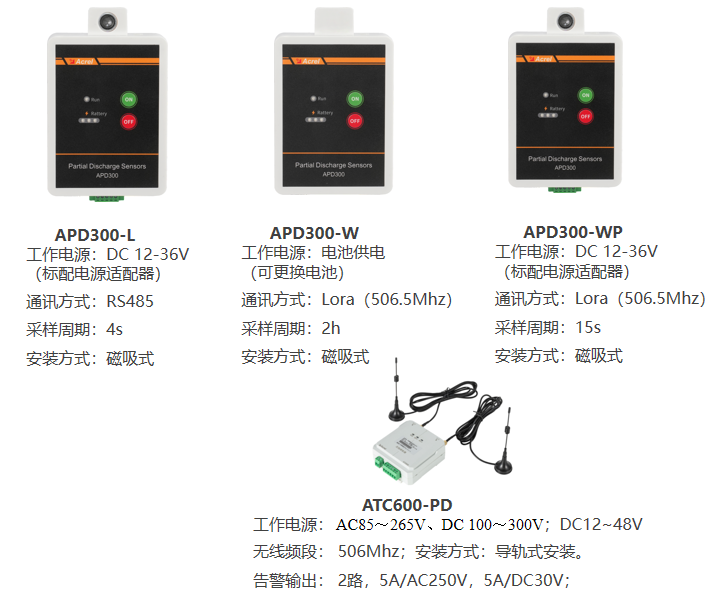

安科瑞三合一局放监测系统

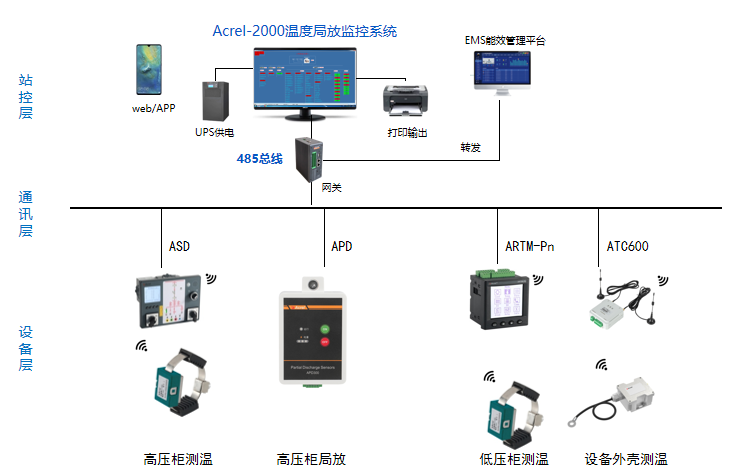

系统组网

产品资质证书
