文章由上海傲颖智能科技有限公司提供
挠曲强度试样模具1是牙科学领域中用于制备符合特定标准（如YY/T 0271.2-2016）挠曲强度试样的关键工装，以下是对其详细介绍：

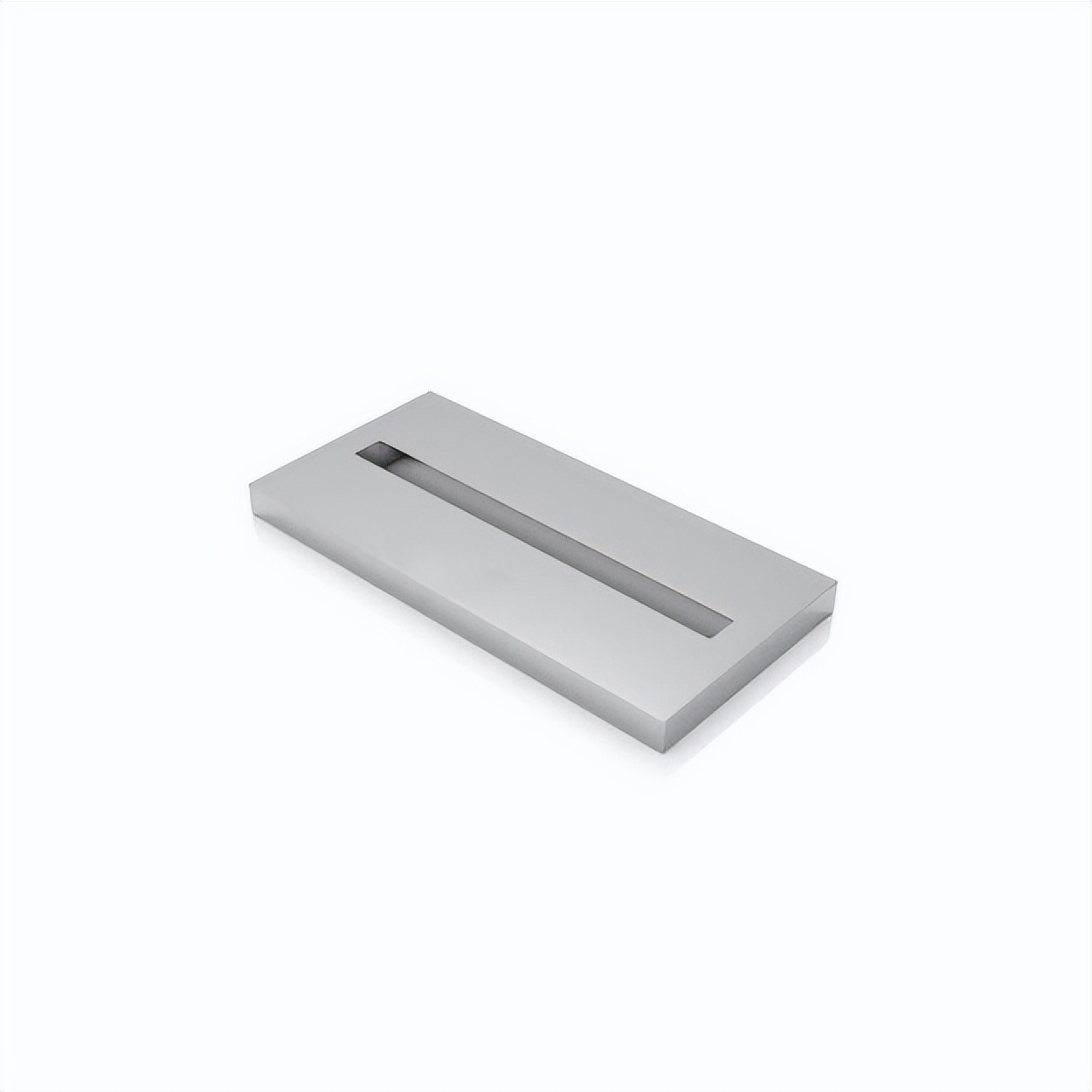

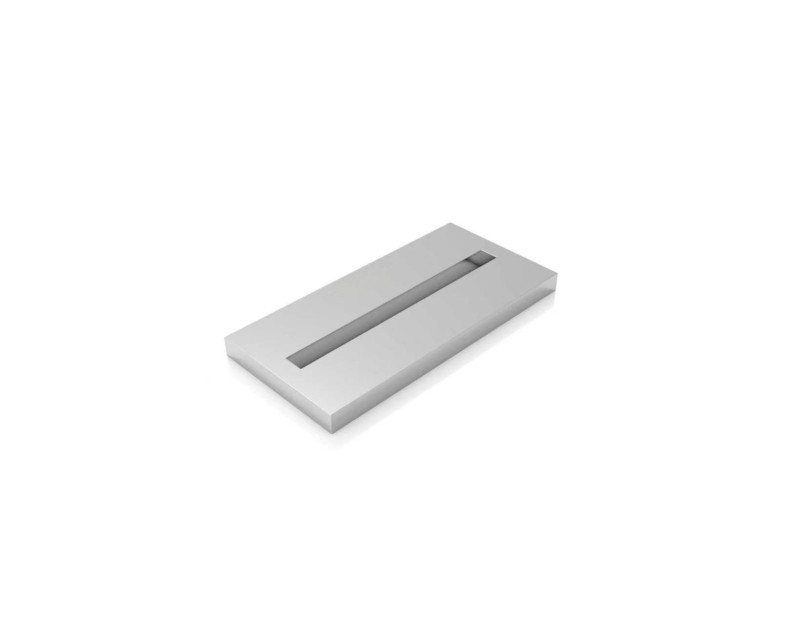

一、模具用途挠曲强度试样模具1主要用于制备尺寸为(25±2)mm×(2.0±0.1)mm×(2.0±0.1)mm的长方体试样，这些试样用于三点弯曲测试，以评估材料的挠曲强度。
二、执行标准该模具严格遵循YY/T 0271.2-2016标准附录C中图C.1的规定，同时也符合ISO 9917-2:2010国际标准，确保了试样制备的准确性和一致性。
材质：模具通常采用不锈钢材质，这种材质具有高强度、耐腐蚀和易加工的特点，能够确保模具的长期稳定性和使用寿命。此外，模具也可采用PMMA（聚甲基丙烯酸甲酯）铸塑板或其他适合的与水门汀不发生反应的模型材料，以满足不同测试需求。
配置：模具一套，包括上模、下模和定位销等部件，确保试样制备的精确性。同时，模具还配备有合格证和铭牌，方便用户进行质量追溯和管理。
四、模具设计特点高精度：模具的内腔尺寸严格符合标准公差要求，确保试样的尺寸精度。
易脱模：模具通常设计为可拆卸式或带顶出结构的封闭腔体，便于脱模且不损伤初凝试样。
模块化设计：部分模具采用模块化设计，由上下压块和定位槽组成，支持重复使用并减少气泡产生。
清洁与脱模剂：使用前需对模具进行清洁，并可涂抹微量脱模剂（如含3%石蜡的正己烷溶液），但不得影响材料固化性能。
调和与填充：按产品说明调和水门汀，迅速填入模具至满，避免气泡产生。
表面修整：用玻璃片刮平表面，确保两端齐平、中间无凹陷。
固化条件：根据材料类型选择合适的固化条件，如光固化类材料需在规定波长蓝光下照射指定时间，自固化类材料需置于特定环境中至达到初凝状态。
养护处理：脱模后试样需在特定温度的水中浸泡一定时间，随后立即进行测试。
