10B型薄型通风天窗（蝶式启闭式）是国标图集18J621-3《通风天窗》中的标准型号，代号为TC10B。它属于间隔风道式结构，因骨架外形类似蝴蝶而得名，是工业厂房常用的自然通风设备。

10B型薄型通风天窗(蝶式启闭式)

一、结构组成

10B型薄型通风天窗(蝶式启闭式)由多个核心部件模块化构成：

1、骨架：采用热镀锌钢板或型钢成型，呈蝶形结构，防腐抗风性能强

2、外围护板：封闭天窗侧面，兼具防护与美观作用

3、挡雨板：采用两层结构设计，上层挡雨、下层导水，实现良好防雨效果

4、阀板：可通过手动/电动/消防联动控制启闭，灵活调节通风量

5、泛水板：与屋面无缝衔接，防止雨水渗漏

6、启闭机构：电动驱动时可实现自动控制，无需人力操作

10B型薄型通风天窗(蝶式启闭式)

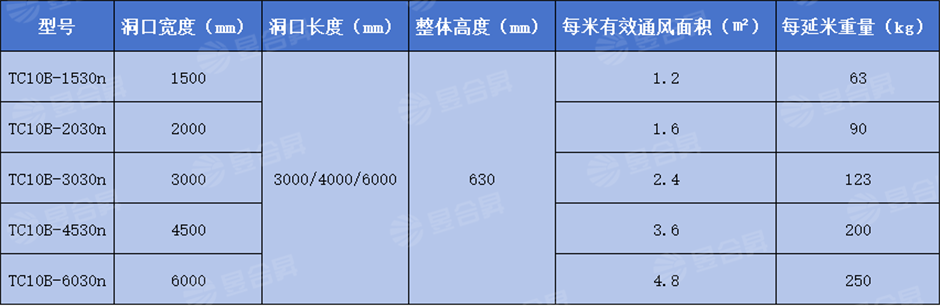

二、常规型号与参数

10B型薄型通风天窗(蝶式启闭式)常见型号及对应参数如下：（n代表洞口长度，单位为mm）：

10B型薄型通风天窗(蝶式启闭式)

三、核心性能优势

1、轻量化设计：整体高度仅630mm，自重轻，有效降低屋面荷载，减少钢材损耗；

2、高效自然通风：薄型通风天窗利用空气热压原理实现自然通风，无需电力消耗，降低运营成本；

3、灵活控制方式：阀板可通过手动、电动或消防联动控制，可根据需求灵活调节通风量；

4、优越的防护性能：采用全结构防水技术，两层挡雨板设计有效防止雨水渗漏，骨架防腐抗风能力强；

5、安装简便：模块化生产，尺寸精度高，现场安装快捷，缩短施工周期；

6、安全稳定：高强度金属材料与严格生产工艺确保产品稳定性，适应各种恶劣环境。

10B型薄型通风天窗(蝶式启闭式)

四、适用场景

1、通用工业厂房：机械制造、汽车制造、电子电器等行业厂房的日常通风换气；

2、仓储物流建筑：大型仓库、物流中心的空气流通与湿度控制；

3、有通风调节需求的场所：需要根据生产工况灵活调整通风量的车间；

4、对屋面荷载敏感的建筑：轻钢结构屋面或屋面承重能力有限的建筑。

10B型薄型通风天窗(蝶式启闭式)

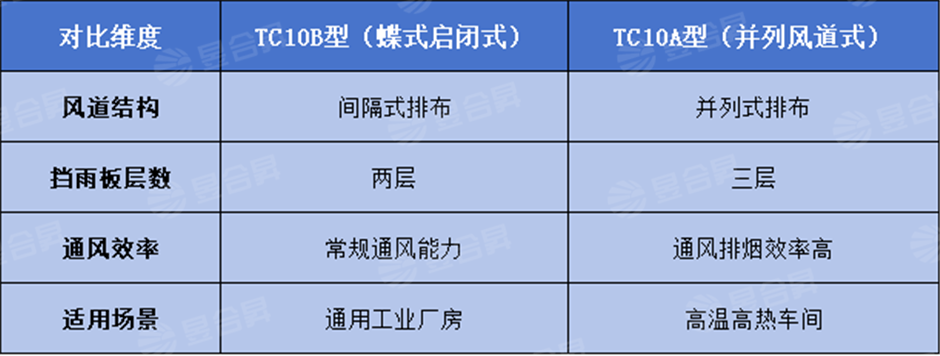

五、与TC10A型的核心区别

10B型薄型通风天窗(蝶式启闭式)

六、价格影响因素

10B型薄型通风天窗(蝶式启闭式)的价格主要受以下因素影响：

1、材质选择：铝合金板/镀锌钢板、型钢/钢板骨架等不同材质成本差异；

2、控制方式：手动/电动/消防联动系统价格依次递增；

3、定制需求：特殊尺寸、附加功能等定制化要求会影响价格；

4、订购数量：批量采购通常可享受一定价格优惠；

5、安装服务：是否包含运输、安装及售后服务。
