## 一、引言：智慧照明背后的“隐形英雄”
当我们谈论城市智慧照明时，焦点往往落在炫酷的单灯控制器或云平台的大屏可视化上。然而，真正承担着回路通断、能源分配、本地策略执行的，却是藏在配电箱里的 **继电器模块** 和 **智能网关**。它们一个是执行力量的“肌肉”，一个是决策运算的“大脑”，两者协同，才构成了照明控制系统的基石。
近年来，随着4G Cat.1技术的成熟和磁保持继电器的普及，**4G一体化智能网关** 与 **多路继电器模块** 的组合逐渐成为市政道路、景观亮化、园区照明的标准配置。但在实际项目中，面对4路、8路、12路等不同规格，以及网关的选型，许多工程商依然感到困惑。本文将从底层技术逻辑出发，结合典型产品特性，为你梳理一套清晰的选择框架。
## 二、继电器模块篇：4/8/12路，究竟该怎么选？
继电器模块，顾名思义，是负责执行开关动作的终端元件。在智慧照明系统中，它直接控制灯具电源的回路的通断。目前主流方案已从传统的交流接触器+中间继电器，升级为**磁保持继电器模块**，具有节能、低发热、可手动操作等优势。
### 2.1 磁保持继电器：为什么是智慧照明的最佳拍档？
在深入讨论路数之前，有必要先理解磁保持继电器的工作原理。与传统继电器依赖线圈持续通电保持触点吸合不同，磁保持继电器利用永磁体保持触点状态，仅在切换瞬间需要脉冲电流。这意味着：
- **超低功耗**：以20A磁保持继电器为例，待机功耗几乎为零，一个配电箱内几十路继电器年耗电量不足一度电。
- **低温升**：不会因为长期通电导致柜内温度过高，延长了相邻电子元件的寿命。
- **抗震动**：永磁保持结构使其在车辆经过引起的振动下不易误动作。
- **手动控制**：大多数磁保持继电器模块都设计了手动拨码开关，即使断电或无网络，运维人员也能现场强制操作。

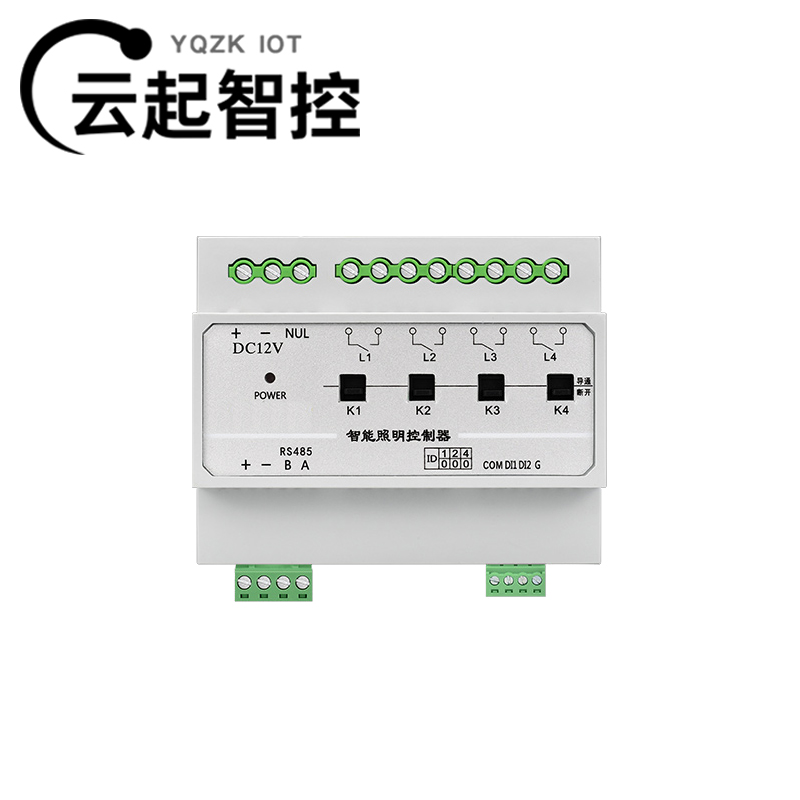

以云起智控的智能照明控制器系列（YQ-8204E/8208E/8212E）为例，其内部集成的正是20A磁保持继电器，并额外提供了2路开关量输入和1路RS485接口，方便接入现场按钮或传感器，实现联动控制。
### 2.2 4路、8路、12路：不同路数的应用场景解剖
#### （1）4路继电器模块——景观亮化与小型节点的优选
4路模块通常体积小巧（如108×88×65mm），适合安装在空间紧凑的景观配电箱或楼宇竖井内。它的典型应用场景包括：
- **楼宇轮廓亮化**：控制4组不同的立面照明回路，实现平日模式、周末模式、深夜模式的切换。
- **小型广告牌**：配合光照度传感器，实现随光线自动开关。
- **庭院灯分组**：在公园局部区域，将庭院灯分为4组，营造不同的夜景氛围。
4路模块的优势在于**灵活性**。由于路数少，它可以更靠近负载安装，减少强电出线数量。例如，云起智控的YQ-8204E不仅支持本地手动拨码，还可通过RS485总线与上位网关通信，接收定时或场景指令。
#### （2）8路继电器模块——市政道路照明的标准配置
8路是市政道路项目中最常见的规格。为什么是8路？因为一条典型的主干道往往需要划分出**全夜灯回路**和**半夜灯回路**，再加上交叉口加强照明、人行道照明等，8路刚好可以覆盖大部分场景。
具体来看，8路模块的典型配置可以这样分配：
- 回路1-4：道路左侧全夜灯
- 回路5-6：道路右侧全夜灯
- 回路7：半夜灯（深夜关闭一半）
- 回路8：预留或交叉口加强
8路模块的尺寸适中（如180×88×65mm），可以轻松安装在标准照明配电箱内。以云起智控YQ-8208E为例，其内部集成了8路20A磁保持继电器，并配有8路对应的开关量输入接口，可用于检测接触器状态，实现故障报警。
#### （3）12路继电器模块——复杂场景的集大成者
当面对城市广场、体育场馆、大型商业综合体时，照明回路数量往往超过10路。此时若堆砌多个8路模块，不仅挤占空间，还会增加485总线负载和接线复杂度。12路模块应运而生。
12路模块的典型应用包括：
- **广场照明**：控制高杆灯、地埋灯、草坪灯、水景照明等多个回路。
- **桥梁亮化**：桥身泛光、桥墩投光、拉索亮化、护栏灯等多个效果回路。
- **工业厂区**：不同车间、道路、围墙照明的集中控制。
12路模块的长度一般在252mm左右，对配电箱的宽度有一定要求。但相比两个8路模块，它节省了约30%的安装空间，且只需一个设备地址，减少了配置工作量。云起智控YQ-8212E即为此类场景设计，12路独立磁保持继电器，每路均可通过RS485独立控制，并支持点动、延时、场景等高级功能。
### 2.3 选型核心指标：除了路数，还要看什么？
- **触点容量**：LED灯具启动电流可达正常工作电流的10-20倍，因此继电器触点必须留有足够余量。20A是目前的主流规格，可满足绝大多数户外照明负载。
- **浪涌抗扰度**：户外配电箱易受雷击感应，继电器模块应具备至少±4kV的浪涌抗扰能力（参照IEC 61000-4-5标准）。
- **手动操作机构**：尽量选择带有手动拨码开关或按键的模块，方便现场调试和应急处理。
- **通信接口**：目前主流为RS485 Modbus-RTU，需确认是否与网关兼容。部分高端模块开始支持CAN总线或电力载波，但RS485仍是最可靠的选择。- **工作温度范围**：户外配电箱夏季内部温度可达60℃以上，冬季可能低至-30℃，因此模块需标称-40℃~+75℃的工作范围。
## 三、4G一体化智能网关篇：不止是通信，更是边缘大脑
如果说继电器模块是四肢，那么网关就是中枢神经系统。传统的照明控制器往往只具备简单的定时或远程通断功能，而**4G一体化智能网关**则将通信、边缘计算、数据采集、协议转换集于一身，成为真正意义上的“智慧节点”。
### 3.1 为什么必须是4G？而且是一体化？
在市政照明领域，挖沟布线不仅成本高昂，还可能破坏既有路面和绿化。因此，无线通信成为首选。随着国内运营商逐步退网2G/3G，**4G Cat.1** 凭借其广覆盖、低时延、高性价比的优势，迅速成为物联网通信的“新宠”。
**一体化**设计则意味着网关不再需要外挂通信模块，而是将4G模组、CPU、继电器驱动、I/O接口集成在同一台设备内。这样做的好处显而易见：
- **减少故障点**：省去了模块之间的连接线，降低了接触不良的风险。
- **简化安装**：只需接上电源和天线，即可入网。
- **统一维护**：所有功能在一个设备内，升级、诊断更加方便。
以云起智控的YQ-SLCC109-4G0820 4G一体化智能网关为例，它不仅集成了8路20A磁保持继电器，还内置了GPRS/4G和RJ45双网口，以及2路RS485接口、10路开关量输入，真正实现了“一机全能”。
### 3.2 核心功能拆解：那些让你“省心”的黑科技
#### （1）断网续传与本地策略
这是智慧照明项目中最容易被忽视却又至关重要的功能。许多早期方案完全依赖云端下发指令，一旦网络中断，整条道路的照明就会陷入混乱。而专业的4G一体化网关必须具备**脱机独立运行**能力。
在YQ-SLCC109-4G0820的说明书中，明确提到：“当系统平台或通信线路发生故障时，终端将按照预设的工作参数独立运行。”这意味着，你可以在设备本地预置定时策略（如经纬度天文时钟、周循环、节假日模式），即使云端宕机，设备依然能准时执行开关灯任务。
更高级的是**边缘计算**能力。例如，通过接入光照度传感器，网关可以实时判断环境亮度，并在本地决策是否开启补充照明，整个过程无需云端参与，响应时间在毫秒级。
#### （2）高精度时钟与自动校时
照明控制对时间精度要求极高，尤其是涉及经纬度天文时钟的场景。如果时钟偏差超过1分钟，就可能造成路灯早亮或晚灭，引发市民投诉。
YQ-SLCC109-4G0820采用了工业级高精度时钟芯片，在-40℃~+85℃范围内精度可达±5ppm（相当于每年误差不超过2.5分钟）。同时，它支持自动网络校时，每天同步一次，确保分秒不差。即使长期断网，依靠本地晶振也能维持较长时间的高精度计时。
#### （3）多维度故障报警
传统的照明巡检依赖人工，往往等到市民投诉才发现故障。而智能网关可以通过实时监测电流、电压、接触器状态等数据，主动发现异常并上报。
例如，当某个回路“开灯无电流”时，系统可以判断为灯具损坏或线路断路；“关灯有电流”则可能是接触器触点粘连。再如，通过接入配电箱门磁开关，可以实时监测非法开门事件。这些报警信息都会第一时间推送到平台或手机APP，让运维从被动响应变为主动预防。
#### （4）灵活的通信接口与协议扩展
一个合格的智能网关不应是信息孤岛。它需要能够接入各类传感器、电表、调光控制器等第三方设备。因此，丰富的扩展接口至关重要。
YQ-SLCC109-4G0820提供了2路独立的RS485接口，支持Modbus-RTU协议，可以连接光照度传感器、多回路电能表、PM2.5传感器等。此外，它还具备2路开关量输入接口，可用于连接水浸探头、烟感等开关量设备。更值得一提的是，该网关支持UDP协议与DMX512控制系统对接，实现强电回路与景观效果灯的联动控制。
#### （5）远程升级与数据安全
随着物联网安全事件的频发，数据传输加密已成为必备项。YQ-SLCC109-4G0820采用了双向加密传输机制，确保指令和数据在传输过程中不被窃取或篡改。同时，它支持应用程序远程在线升级，当系统需要增加新功能或修复漏洞时，无需派员到现场操作，极大降低了运维成本。
## 四、实战组网：继电器模块+4G一体化智能网关，如何搭建高效系统？
理解了单个设备的功能后，接下来我们看看它们如何协同工作，构建完整的智慧照明系统。
### 4.1 典型组网架构
在一个典型的市政照明项目中，通常采用**两级架构**：
- **第一级：4G一体化智能网关**，作为核心节点，负责与云端平台通信、执行本地策略、采集数据。
- **第二级：继电器模块（扩展模块）**，当控制回路超过8路时，可通过RS485总线挂载多个4/8/12路继电器模块，网关统一轮询控制。
这种架构的优势在于灵活性和扩展性。例如，一个路口配电箱需要控制16个回路，你可以选择一台8路网关+一台8路扩展模块，或者一台4路网关+三台4路模块，根据柜内空间灵活组合。
### 4.2 实际应用场景举例
#### 场景一：市政主干道半夜灯节能改造
某市主干道长5公里，原有配电箱采用时控开关+交流接触器，半夜灯无法独立控制，导致后半夜浪费严重。改造方案：
- 将原回路重新分配：回路1-4控制主车道全夜灯，回路5-8控制辅道及人行道半夜灯（后半夜关闭一半）。
- 通过平台设置天文时钟+定时策略：日落后全亮，23:00后进入半夜灯模式，凌晨5:00关闭辅道，天亮前全关。
- 接入电流互感器，实时监测每路电流，一旦发现异常立即报警。
改造后，后半夜能耗降低40%以上，且实现了远程监控，运维效率大幅提升。
#### 场景二：文旅景区多模式景观控制
某景区需要根据不同季节和节假日切换不同的亮化效果。配电箱内原有12个景观回路，采用传统配电方式，无法灵活调整。改造方案：
- 安装一台YQ-8212E 12路继电器模块，通过RS485连接至附近的4G网关。
- 在平台预设“平日模式”（仅轮廓灯亮）、“周末模式”（轮廓+部分投光灯）、“节日模式”（所有灯光+动态效果）。
- 通过平台一键下发场景指令，网关解析后通过RS485控制12路继电器动作，同时通过UDP协议向DMX512控制器发送指令，同步改变效果灯颜色。
游客在不同日期游览时，都能感受到适配的夜景氛围，景区管理方则实现了“一键换装”。
#### 场景三：工业园区智能照明
某工业园区内有多栋厂房和道路，原照明采用人工定时，经常出现长明灯现象。改造方案：
- 在每栋厂房配电箱安装YQ-8204E 4路继电器模块，分别控制车间、走廊、卫生间、室外路灯。
- 在总配电室安装YQ-SLCC109-4G0820网关，通过RS485总线连接所有厂房模块。
- 接入光照度传感器和人体红外传感器：当自然光照度低于阈值且检测到人员活动时，自动开启相应区域照明；无人时延时关闭。
- 通过4G网关将数据上传至园区管理平台，实现能耗统计和报表生成。
该方案实现了按需照明，综合节能率超过60%，同时改善了员工的工作环境。
## 五、选型指南：如何根据项目需求配置设备？
为了帮助工程商朋友快速决策，我们总结了一张选型对照表：
| 项目类型 | 推荐网关方案 | 推荐继电器模块 | 关键考量 |
|---------|------------|---------------|---------|
| 单一路口/节点（≤8路） | 4G一体化智能网关（8路） | 无需扩展 | 一机搞定，最简配置 |
| 主干道（8-16路/箱） | 4G一体化智能网关（8路） | 8路或12路扩展模块 | 网关带扩展，注意总线距离 |
| 大型广场/综合体（16-24路/箱） | 4G一体化智能网关（8路） | 12路+8路或两个12路 | 优先选大路数模块节省空间 |
| 景观亮化（分散节点） | 4G一体化智能网关（4路或8路） | 4路模块为主 | 模块就近安装，网关集中管理 |
| 旧改项目（利旧原有回路） | 4G一体化智能网关（8路） | 根据实际回路数选 | 需现场勘察确认线缆标签 |
此外，还有一些细节需要注意：
- **天线安装**：4G网关通常标配吸盘天线，若配电箱位于地下室或信号盲区，需考虑外接高增益天线或使用网口通信。
- **电源冗余**：建议网关和继电器模块采用独立DC 12V开关电源供电，避免相互干扰。有条件可配置备用电源（如UPS），防止短时停电导致设备重启。
- **防雷保护**：在雷电多发区域，配电箱进线侧应加装浪涌保护器（SPD），同时网关的RS485接口建议使用带隔离的防雷型产品。
## 六、维护与保养：延长设备寿命的关键
再好的设备，如果缺乏维护，也难免出现故障。以下是针对继电器模块和4G网关的日常维护建议：
1. **定期清灰**：每年至少一次，使用干燥压缩空气或毛刷清除设备表面的积尘。灰尘在潮湿环境下会吸收水分，导致绝缘下降。
2. **检查接线**：每两年检查一次继电器输出端子的螺丝是否松动，大电流回路发热可能导致螺丝热胀冷缩后松动。
3. **测试手动功能**：每半年测试一次手动拨码开关，确保在紧急情况下能够本地操作。
4. **观察指示灯**：定期查看网关的电源、运行、信号指示灯状态，如有异常（如信号灯常慢闪表示联网失败），及时排查天线或SIM卡。
5. **备份配置**：每次修改参数后，建议在平台端备份配置文件，以便更换设备时快速恢复。
## 七、结语：选择对的设备，让智慧照明真正落地
城市智慧照明的核心价值在于**精准控制、节能降耗、高效运维**。而这一切的实现，离不开稳定可靠的继电器模块和功能强大的智能网关。无论是4路的精巧、8路的均衡，还是12路的集成，亦或是4G一体化网关的“大脑”作用，它们共同构成了照明系统的底层骨架。
希望通过本文的梳理，能帮助你在今后的项目中更加从容地选型配置。记住，没有最好的设备，只有最合适的方案。在关注产品参数的同时，更要注重实际应用场景的需求匹配，以及供应商的技术支持能力。
