制动踏板是驾驶员与刹车系统的第一道交互部件，踏板摆臂、支架的材质、结构强度直接关乎行车安全。很多车主分不清：塑料踏板是不是偷工减料？国家对刹车踏板究竟有哪些强制规定？本文从材质特性、现行国标、标准边界、安全冗余四个维度通俗解读制动踏板的工程逻辑。
一、制动踏板总成基本构成完整制动踏板总成包含：踏面橡胶垫、踏板摆臂、安装支架、转轴铰接点、回位弹簧、制动灯开关。真正承受踩踏载荷的核心，是踏板摆臂与安装支架，橡胶踏面仅负责防滑，不承担结构强度。

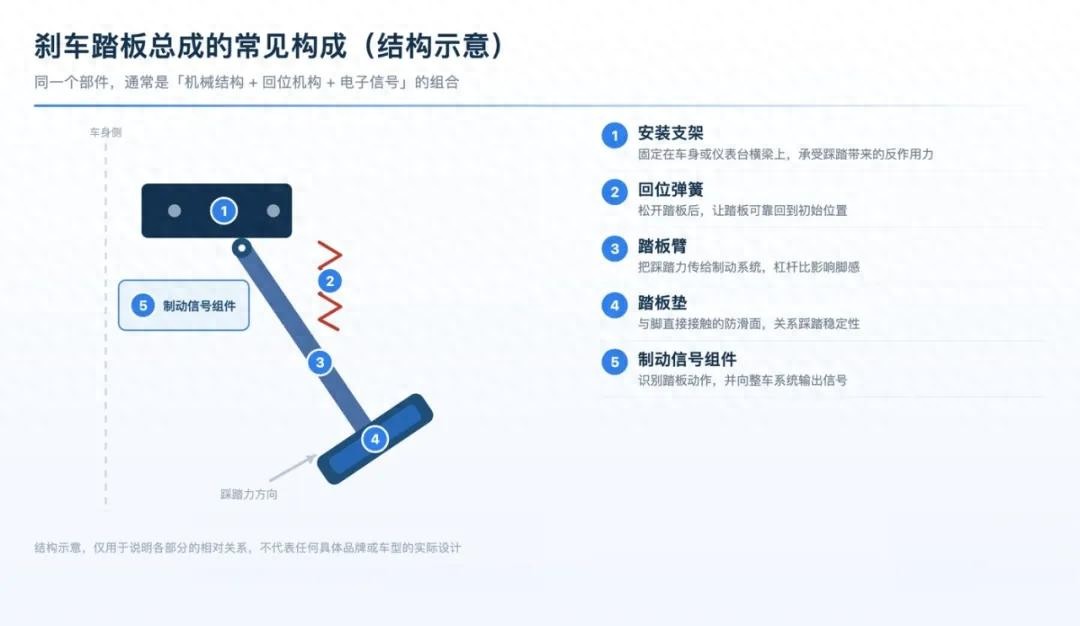

制动踏板总成常见构成示意
工作原理依靠杠杆放大脚部踩踏力，再传递给制动总泵；普通乘用车踏板杠杆比约4:1左右，驾驶员脚部力量经过杠杆放大，再叠加刹车助力，最终转化为车轮制动力。
二、主流踏板材质对比：金属≠绝对最优，塑料≠原罪行业主要有金属冲压件、玻纤增强热塑性复合材料两大类方案，部分高端车型使用铝合金压铸，不同材料各有优劣，不存在绝对的“材料歧视”，安全取决于材料牌号、玻纤含量、结构设计、安全冗余、老化验证。

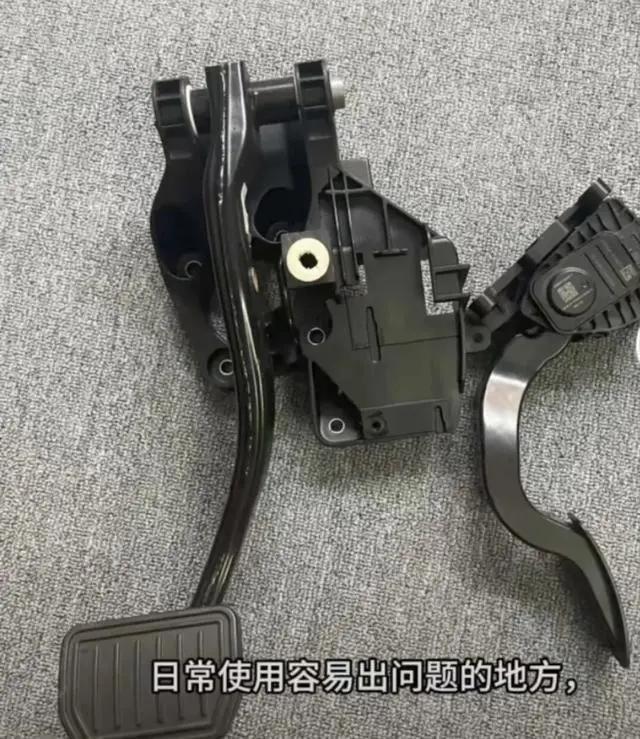

玻纤增强尼龙制动踏板（特斯拉车型拆解实拍）
传统钢制冲压制动踏板总成
1、钢材（Q235、高强冲压钢DL510）传统主流方案，3-4mm钢板冲压、折弯、焊接成型。
优点：弹性模量大，抗蠕变、耐高低温老化性能优秀；失效模式为塑性弯曲变形，过载时先弯后断，会给出明显形变预警，不容易发生毫无征兆的瞬时脆断；工艺成熟、检测手段完善。❌缺点：重量更大，增加整车自重；冲压焊接存在焊缝失效风险；成本略高于改性塑料方案。2、玻纤增强工程塑料（PA6-GF、PA66-GF、PP-GF）新能源车型大量采用，尼龙基体添加30%-60%玻璃纤维增强，部分高端方案嵌入连续玻纤复合板材进一步提升强度。
优点：轻量化显著，相比钢制踏板减重40%-50%；一体注塑成型，无焊接焊缝；减振降噪，踏板踩踏震动更小；利于整车减重提升续航。❌短板：属于脆性材料，极端过载下存在脆性断裂风险，断裂前形变预警弱；性能受温度、老化、玻纤取向、熔接线影响很大；转轴孔、熔接缝合模线属于应力高危区域；PP基体抗老化、低温韧性弱于PA尼龙基材。重要科普：不是叫塑料就不安全。海外豪华新能源车型同样大规模使用玻纤增强尼龙制动踏板。但普通未增强塑料绝对不允许用于踏板受力主体结构。
3、铝合金压铸少数高端车型使用。兼顾轻量化与刚性，成本最高；铸造气孔缺陷会成为安全隐患，对铸造工艺管控要求极高。
三、国内相关国家标准逐条解读很多人会混淆强制国标与行业推荐标准，强制国标必须遵守；行业标准属于推荐，不具备法律强制效力。
标准编号
性质
核心要求
GB 7258-2017《机动车运行安全技术条件》
强制国标
乘用车达到最大制动效能时，驾驶员施加的最大踏板力不得超过500N（约50公斤）。这条标准管控的是踩刹车需要用多大的力气，没有规定踏板本体的断裂载荷、材料种类，允许使用金属，或性能和金属相当的其他材料。
GB 21670-2025《乘用车制动系统技术要求及试验方法》
强制国标（2026-01-01实施）
新版强制国标新增踏板总成静态强度要求：制动踏板总成应承受2000N静态载荷，保持5秒，不得发生失效。这是国内第一次把踏板本体的承载能力写入强制性国标。
QC/T 788-2018《汽车踏板装置性能要求及台架试验方法》
汽车行业推荐性标准（非强制）
行业广泛参考的台架测试规范：静态强度施加1500±20N纵向载荷，保压5s，重复5次，试验后踏板无裂纹、无损坏，永久变形≤5mm；耐久疲劳完成十万次往复踩踏循环，不能出现功能失效、开裂、异常变形。
国际参考：联合国欧洲经济委员会R13制动法规，明确制动踏板关键部件应使用金属，或具备同等力学性能的替代材料，和国内国标逻辑保持一致，并非一刀切禁止复合材料踏板。
四、厘清认知误区：“符合国标”不等于绝对万无一失1、国标是最低准入门槛，不是安全上限GB21670-2025强制要求2000N，只是新车上市的及格线。主流负责任车企的企业内控标准，往往会做到2700-3200N，同时增加-35℃~80℃高低温老化、湿热老化、冷热循环后的强度复测，验证长期使用后的性能衰减；同时开展几十万次疲劳耐久测试，模拟十几年用车磨损老化后的状态。
国标测的是新车状态下的性能；材料长期老化、低温、疲劳后的衰减，更多依靠车企企业标准来兜底。玻纤塑料踏板尤其要关注老化后的强度保留率。
2、材料只是基础，结构设计比材质更关键同样是玻纤尼龙踏板，如果转轴孔位置刚好落在注塑熔接线处，会形成天然应力弱点；哪怕原材料参数很好，也会发生早期断裂。金属踏板，如果支架开孔过多、焊缝设计不合理，同样会出现断裂故障。故障根源不一定是材料种类，而是材料选型、结构、工艺、安全冗余的综合结果。
3、油门踏板为什么几乎都是塑料？油门踏板没有巨大紧急过载踩踏风险，一旦发生碰撞还设计有主动溃缩保护驾驶员脚部；而制动踏板承受紧急全力制动，甚至事故工况的极端冲击载荷，二者工况、安全定位完全不同，不能直接类比。
五、给普通车主的实用建议选购车辆，不必看到“塑料制动踏板支架”直接否定一台车，重点关注车企的设计验证体系，而不是单纯纠结金属/塑料标签。日常用车：正常驾驶不需要暴力猛跺刹车；如果事故碰撞、底盘受到猛烈撞击后，建议简单观察刹车踏板是否出现松动、异响、卡顿，如有异常及时进店检查踏板总成。不要私自改装踏板臂、支架，改装件往往没有完成完整的高低温、老化、疲劳台架测试，会埋下安全隐患。结语制动踏板安全，从来不是“金属一定好，塑料一定差”的二元选择题。强制国标给出最低安全底线，真正拉开安全差距的是车企的企业内控标准、材料选型、结构优化与全工况老化验证。无论是金属还是玻纤增强复合材料，只要完整通过包含老化、高低温、疲劳在内的全套严苛验证，预留充足安全冗余，就可以保障行车安全。反之，哪怕使用金属材料，如果设计冗余不足，同样会发生安全隐患。
