‍在射频、微波和毫米波应用中，天线是重要的传输工具，主要用于接收和发射空间中的电磁波，电磁波和高频电流进行高效转换。天线有多种不同类型，如八木天线、GPS天线、平板天线等。今天我们主要来认识一下波导选型因素解析。

一、定义

波导天线是一种将射频能量从空气介质引导到波导中的天线，反之亦然。一旦捕获射频能量，射频能量通过波导互连传导，或者被同轴接口拾取，之后再通过同轴组件进行传输。反之亦然，因为波导天线是对称系统。频率范围和天线极化取决于波导天线的尺寸和类型，其中有许多标准形式。

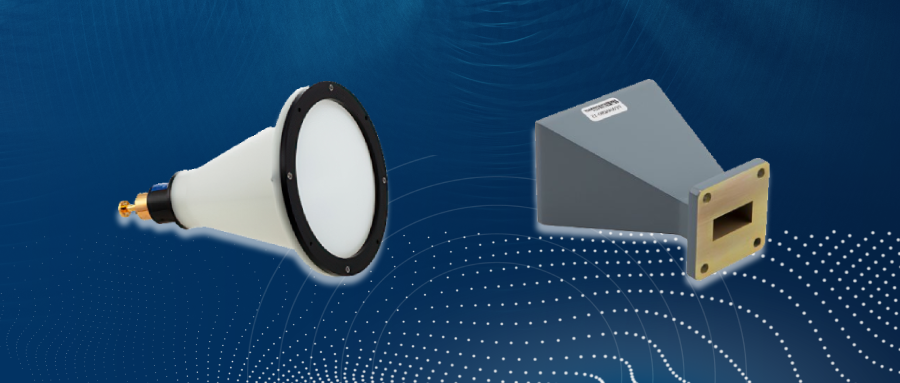

WR-28 波导双极化标量馈电喇叭天线，24 GHz ~ 42 GHz，增益 15 dBi，UG-599/U 法兰

二、选型因素

与任何天线一样，在选择波导天线时，可根据以下关键参数：

‍频率范围（宽带波导天线的波导带宽或同轴带宽）

增益

波束宽度（水平波束宽度）

波束高度（垂直波束宽度）

阻抗‍

输入驻波比‍

天线辐射方向图‍

极化‍

接口（同轴或波导）

尺寸‍

重量

输入功率处理

波导天线的频率也受到天线内部波导尺寸以及天线实际尺寸的限制。在某些情况下，例如带同轴接口的宽带天线，频率范围受到天线和同轴接口设计的限制。通常情况下，除了具有同轴接口的波导天线外，波导天线还具有高功率处理、增强屏蔽和低损耗等波导互连的优点。此外，波导天线的频率操作也取决于实际尺寸，而低频波导天线的尺寸在许多应用中往往不太实用。
