微型化设计，精准检测，嵌入式安装的智能之眼，在唱盘机的精准转速检测、卡片机的到位识别、光束灯的精准定位中，有一类看不见的精密组件正默默工作——那就是直接安装在PCB板上的对射式光电开关。作为电子配件而非独立成品，这种微型光电传感器是现代电子设备实现智能检测的关键元件。

什么是对射式光电开关？

对射式光电开关是一种由独立的发射器与接收器组成的槽型光电传感器，通过检测两者之间光束是否被物体阻断来判断目标存在与否。而PCB安装型特指那些采用直插引脚或表面贴装设计，能够直接焊接在印刷电路板上的微型化版本。

这种光电晶体管输出光电开关的基本构成包括三个部分：发送器、接收器和检测电路。发送器对准目标发射光束，发射的光束一般来源于半导体光源，如发光二极管（LED）；接收器由光电二极管或光电三极管组成；检测电路则负责滤出有效信号并应用该信号。

核心技术原理：精密的光电转换

工作时，发射器持续发射光线（通常是红外光），接收器实时接收这些光信号。当被测物体经过发射器和接收器之间并阻断光路时，接收器会失去光信号，从而产生电信号变化，输出开关控制信号。

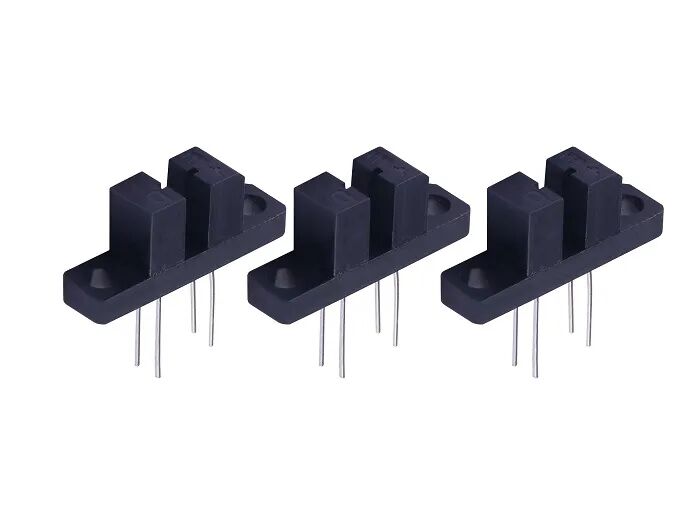

与分离式成品光电开关不同，PCB安装版本通常采用紧凑型结构设计，如U型槽结构，将发射器和接收器并排封装在小型化外壳中，使其能够直接集成到电路板上。这种光电晶体管输出光电开关具有高精度和快速响应的特点。

对射开关的突出特点

微型化尺寸：专为电路板集成设计，体积小巧，适合空间受限的应用场景。

高精度检测：内置光缝设计可将光斑范围限制在1.5mm之内，显著提升静止位置的测量精度。

快速响应能力：光本身为高速，且传感器电路由电子零件构成，不包含机械性工作时间，响应时间非常短。

低功耗设计：采用低电压驱动方案，适合电池供电的便携式设备。

典型应用场景解析

唱盘机转速检测

在唱盘机中，微型对射式光电开关被安装在转盘下方，通过检测转盘上的标记或开孔，精准测量转速并提供同步信号。当转盘旋转时，光线周期性地被阻断，产生脉冲信号，控制系统据此精确计算转速。

卡片机到位检测

在卡片机（如智能门锁、读卡装置）中，光电晶体管输出光电开关用于检测卡片是否插入到位。当卡片插入并阻断光路时，立即触发读卡机制，实现无接触式检测，避免机械磨损。

光束灯定位控制

其他精密设备应用

这类传感器还广泛应用于打印机纸张检测、扫描仪盖板闭合检测以及智能家电的位移测量等多种场景，为各种电子设备提供可靠的检测解决方案。

供应链与厂商选择指南

选择合适的槽型光电开关生产厂家至关重要。市场上多家企业专注于这类元件的研发与生产，例如东莞市洲创实业有限公司作为一家拥有15年行业经验的国家高新技术企业，专注于LED光电元器件和半导体器件的研发、生产与技术服务。

该公司的对射式光电开关产品如ZC-ITR8045和ITR9606系列，凭借优异的技术性能，成为多家知名企业的合作选择。作为专业的槽型光电开关生产厂家，洲创实业配备全自动生产设备及高精度检测仪器，确保产品性能与可靠性达到标准。

选型与设计考量因素

检测距离要求：根据实际应用场景选择合适检测距离的型号，PCB安装型通常检测距离较短。

物体特性匹配：针对透明、半透明或不透明物体，需要选择不同波长和灵敏度的型号。

安装空间限制：超小型设计使其特别适合空间受限的应用。

电气接口兼容：需确保传感器的输出类型与主控电路兼容。

安装与使用专业建议

避免光学干扰：应回避将传感器光轴正对太阳光、白炽灯等强光源。在不能改变传感器光轴和强光源的角度时，可加装遮光板或遮光长筒。

防止相互干扰：多组并列靠近安装时，应投光器和受光器交叉设置，或使用不同频率的机种。

考虑镜面反射：当检测物体有光泽或光滑表面时，应将投光器和检测物体安装成10～20°的夹角，防止误动作。

环境适应性：不宜在灰尘多、腐蚀性气体多、强光直射而无遮光措施、振动冲击大等场所使用。

未来发展趋势

随着电子产品向微型化、智能化发展，PCB安装型对射式光电开关正呈现新的技术趋势：

高度集成化：将信号处理电路与传感元件集成在同一封装内，减少外部元件数量。

智能功能增强：增加Teach-in功能，允许一键式设置检测阈值，降低调试难度。

通信能力提升：支持IO-Link等数字接口，实现参数远程配置与实时诊断。

对射式光电开关作为嵌入式设计的“智能之眼”，以其微型化、高精度和可靠性，在现代电子设备中发挥着不可替代的作用。从消费电子到专业设备，这一精巧的电子配件持续推动着产品创新与性能提升。

东莞市洲创实业有限公司作为专业的槽型光电开关生产厂家，其生产的光电晶体管输出光电开关产品具有快速的响应时间、高灵敏度，能满足各种应用场景的需求。对于需要高质量对射式光电开关的客户，这类专业的槽型光电开关生产厂家能够提供可靠的解决方案。

欢迎在评论区分享您在电子设计中应用光电传感器的经验与见解！
