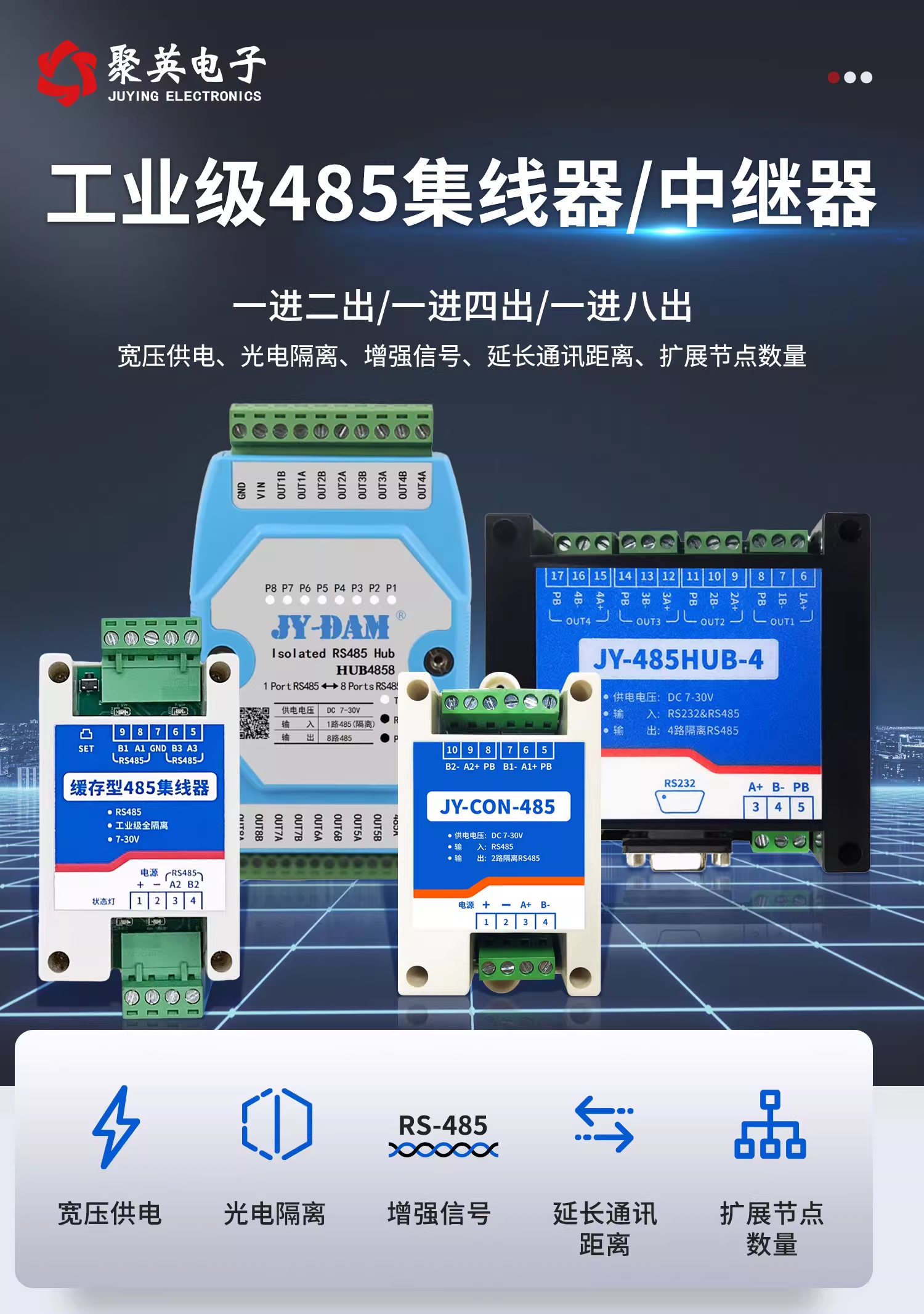

工业级485集线器/中继器是一种用于增强和扩展RS-485通信网络的专用设备，它像交通警察和信号放大器一样，解决长距离、多节点工业现场通信中的信号衰减、拓扑单一和干扰问题。

* 信号再生(中继功能)：RS-485信号在长距离传输(可达1200米，但取决于波特率和线缆)后会衰减和失真。中继器能接收变弱的信号，将其“清洗”、“放大”并重新生成一个干净、强壮的信号发送出去，从而有效延长通信距离。

* 网络分叉(集线器功能)：标准的RS-485网络是“总线型”结构(一根主线，设备都挂接在上面)，不方便布线且一个设备故障可能影响整条总线。集线器可以将总线型拓扑转换为星型拓扑，每个端口连接一个分支，实现了网络隔离和分路。

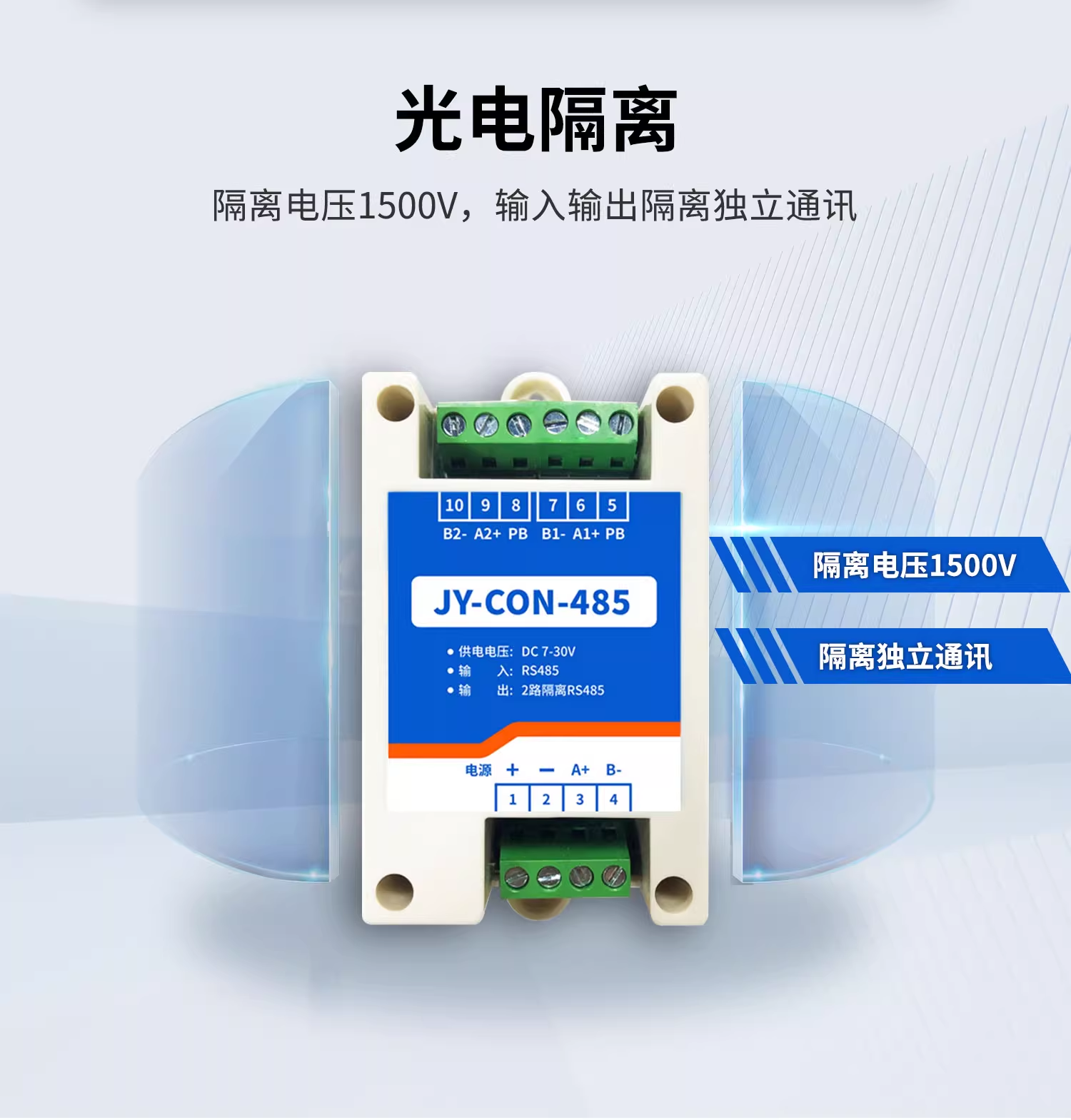

* 电气隔离：这是工业级设备的关键特性。它在内部通过光耦或磁耦器件，将输入端和输出端的电路在电气上隔离开来。这能有效防止不同设备之间的地电势差(共模电压)对通信电路造成损坏，并抑制雷电、电机等引入的浪涌和干扰，极大提高系统的稳定性和可靠性。

* 负载增加：一个RS-485段能驱动的设备数量(负载能力)是有限的。集线器的每个端口通常都有自己的驱动芯片，因此可以增加整个网络所能挂接的设备总数。

与商用或普通设备相比，工业级设计是为了应对严苛的工业环境：

* 宽温工作：能在-40℃ ~ 85℃甚至更宽的温度范围内稳定工作。

* 强大的电磁兼容性：符合严格的EMC标准，能抵抗静电、浪涌、脉冲群等干扰。

* 可靠的电源设计：通常支持宽压输入(如DC 9-36V)，并有反接保护和抗电源波动能力。

* 坚固的外壳：金属外壳或高强度塑料，提供良好的防护和散热。

* 安装方式：支持标准DIN导轨安装，方便在工业控制柜中固定。

数据接口：隔离485

额定电源：DC 7-30V

电源指示：1路红色 LED 指示

通讯指示：2路、4路、8路红色LED指示

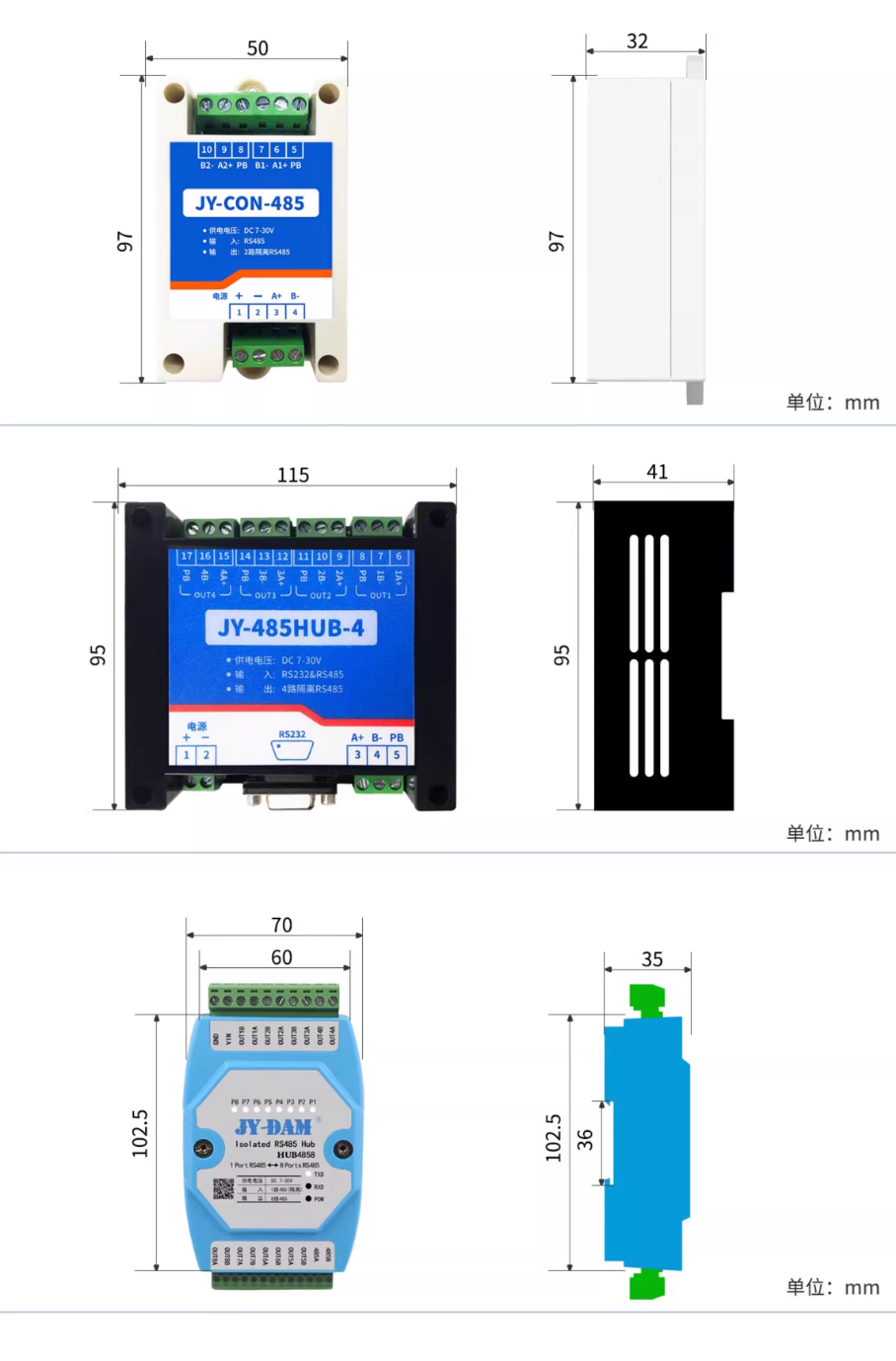

尺 寸:97*50*32mm、115*95*41mm、102.5*70*35mm

波 特 率2400，4800，9600，19200，38400，57600，115200

温度范围：工业级，-40℃—85℃

在以下情况中，必须或强烈建议使用485集线器/中继器：

* 通信距离超过1200米：需要中继器来接力信号。

* 网络节点数量过多：超过单个RS-485段的驱动能力，需要集线器来扩展负载。

* 需要星型或混合型拓扑布线：现场设备分布分散，总线型布线困难或不美观。

* 存在强干扰环境：如靠近变频器、大功率电机、变电站等，需要电气隔离来保护设备和通信。

* 需要故障隔离：当网络某个分支出现短路或故障时，集线器可以隔离该分支，防止整个系统瘫痪。

①485通信线必须用屏蔽双绞线，最好多股备用，总长不超过1200米；

②线尽量远离高压电线，尽量不要与电源线并行，更不能扎在一起；

③485总线一定要手牵手式的总线结构，坚决杜绝星型连接和分叉连接；

④超出32台控制器或总线长大于1200米，必须采用485中继器；

⑤交流供电的设备及机箱一定要接地，且接地良好；

⑥用屏蔽线将所有485设备的GND连接起来；

⑦如果在通讯过程中不稳定，在最后一台设备的A+和A-上并接120欧姆的终端电阻；

工业级485集线器/中继器是现代工业自动化、楼宇自控、智能电网等领域中不可或缺的网络辅助设备。通过信号再生、拓扑转换和电气隔离三大核心功能，解决了RS-485通信在复杂工业现场应用中的瓶颈和痛点，是构建稳定、可靠、长距离、多设备通信网络的基石。
