实验室 X 射线管和同步辐射设施都能产生 X 射线，但发光物理差异显著。X 射线管用电子轰击金属靶，光子来自制动辐射和特征 X 射线；同步辐射设施让高能电子在储存环或直线加速装置中运动，光子来自电子束在磁场中的受控加速度。发光对象从靶材表面变为高能电子束后，通量密度、发散开角、能量带宽和时间结构都会改变。材料表征里说同步辐射“强”，通常指亮度高、方向集中、能量连续可调、脉冲结构可利用，以及弱信号采集能力强。
同步辐射怎样从电子运动中产生？
同步辐射来自接近光速运动的带电电子。电子经过注入器、增强器和主储存环后，在超高真空管道里循环。弯转磁铁改变电子运动方向，聚焦磁铁维持横向束斑，射频腔补偿电子每圈损失的能量。带电粒子只要存在加速度就会辐射电磁波；当电子能量达到 GeV 量级，辐射主要沿切向射出，光谱可覆盖红外、紫外、软 X 射线和硬 X 射线。

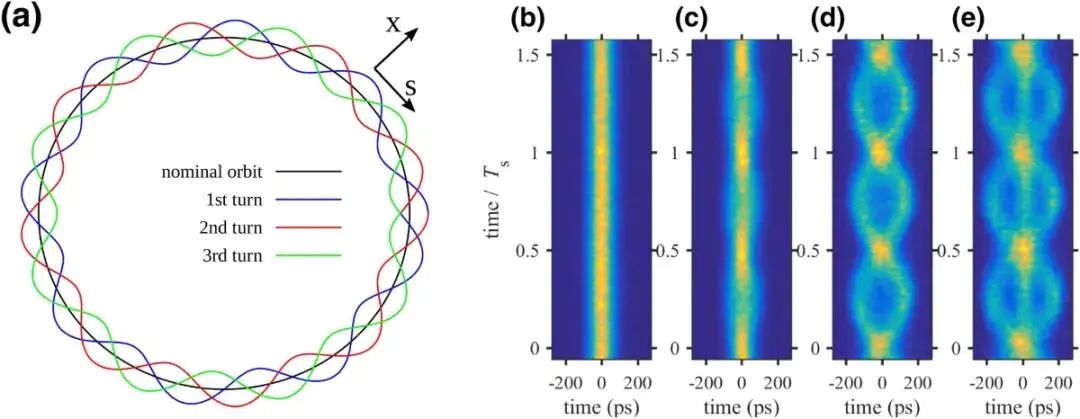

图1. 储存环横向共振岛轨道与条纹相机强度分布，DOI：10.1038/s41598-022-22857-y。
储存环把电子束维持在稳定轨道，光束参数因此可重复设定。弯转磁铁提供宽能区辐射，wiggler和undulator通过周期磁场提高特定能区的光子密度。光源亮度常写成每秒、每单位面积、每单位立体角、每 0.1% 带宽内的光子数。这个定义把“光有多亮”和“光有多集中”合成一个量，适合比较不同 X 射线源在真实实验中的有效照明能力。

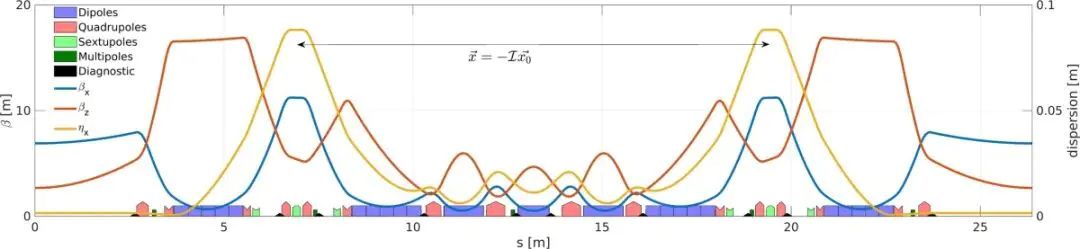

图2. ESRF EBS 储存环磁晶格函数与色散函数，DOI：10.1038/s42005-023-01195-z。
第四代低发射度储存环把横向电子束尺寸和发散开角压低，单位面积和单位立体角内的光子数随之升高。低发射度磁晶格的意义在于控制电子束相空间面积，而非单纯提高电流。电子束越小、越准直，后端束线越容易获得小光斑、高相干度和高通量密度。普通 X 射线管的焦斑也可缩小，但靶材热负荷会迅速上升，输出功率和焦斑尺寸之间存在强耦合。
X 射线管的强度为什么受靶材约束？
磁场结构为何改变发光方式？
储存环内的插入件辐射由周期磁场调制电子轨道，光子来自电子束的受控横向加速度。靶材热负荷不参与发光功率上限，光源性能主要由电子能量、束流发射度、磁场周期、偏转参数和束线光学决定。大量光子集中到较窄开角后，会在目标能区形成高亮输出。

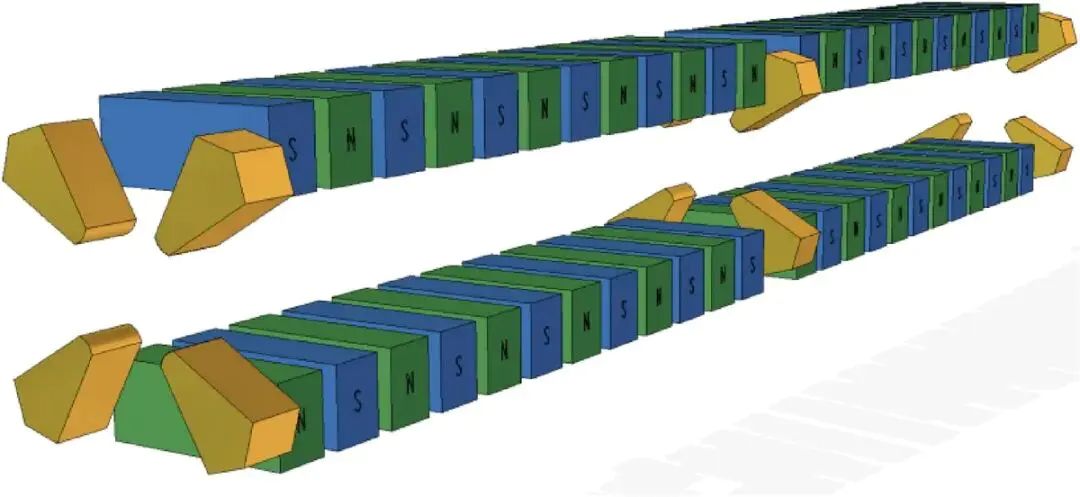

图3. 等聚焦超导 wiggler 的三维结构模型，DOI：10.1038/s41598-022-07323-z。
周期磁场让电子沿近似正弦轨道运动。wiggler 偏转较大，通常给出宽能区高通量；undulator 偏转较小，多周期辐射相互叠加后形成窄带峰。相长叠加使 undulator 在特定能量处产生高光谱亮度，适合单色 XRD、XAS、SAXS、WAXS 和微束成像。普通 X 射线管也能通过滤片和单色器选能，但入射通量在选能后会显著下降。
图4. ESRF EBS 与前代 ESRF 光源的光谱亮度曲线，DOI：10.1038/s42005-023-01195-z。
低发射度光源在硬 X 射线能区维持高亮度，实验端可在窄带宽下保留足够光子数。高亮度直接影响弱峰、低含量元素、薄膜、微区和快速过程的采集条件。对于普通 XRD 足够强的粉末衍射峰，实验室光源通常可完成晶相鉴定；对于微量相、取向畴、埋藏界面和毫秒级变化，同步辐射的亮度优势会转化为信噪比、空间采样和时间分辨能力。
插入件和束线怎样把光束变窄？
光学束线怎样筛选能量和方向？
插入件后的光进入光学束线。双晶单色器利用布拉格衍射完成单色化，光栅单色器服务软 X 射线能区，Kirkpatrick-Baez 镜、毛细管或 zone plate 负责聚焦。狭缝限制发散开角并完成准直，探测器和位置监测器记录光束漂移。样品上实际接收到的光子分布由能量窗口、光斑和发散开角共同决定。

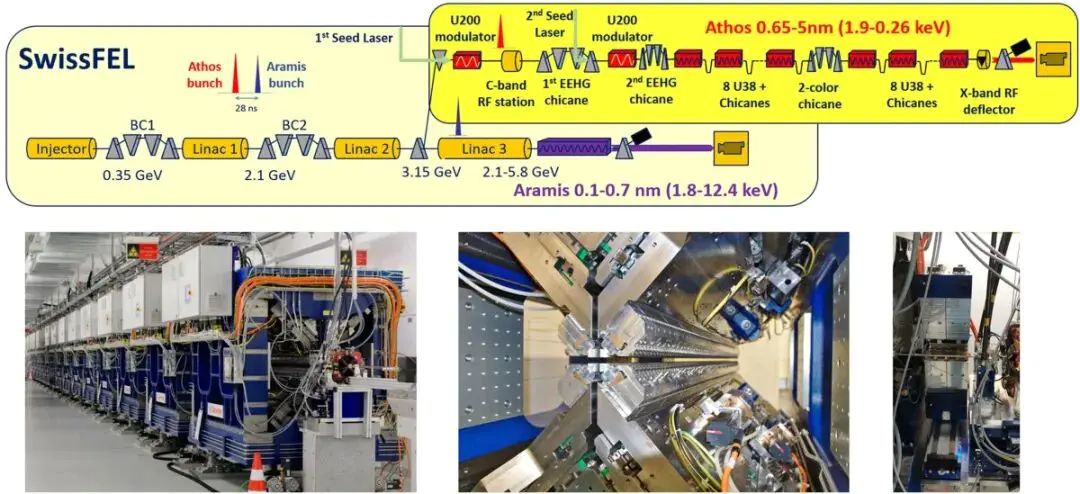

图6. SwissFEL Athos 软 X 射线 undulator 束线与实验站照片，DOI：10.1038/s41467-023-40759-z。
自由电子激光和储存环同步辐射的运行方式不同，但二者都把电子束质量和磁结构作为光子性能来源。现代软 X 射线或硬 X 射线实验站常把 undulator、chicane、单色器、诊断器件和终端按光轴依次布置。束线并非简单传输管道；它会设定带宽、偏振、脉冲结构、光斑大小和入射方向。样品看到的 X 射线，已经是电子束源项和束线光学共同塑形后的结果。
能量选择和相干性怎样改变材料实验？
微束和相干性怎样进入空间实验？
同步辐射硬 X 射线的小光斑高通量可达到微米或亚微米尺度，同时保持较高光子数。微束 XRF 给出元素空间分布，μXRD 给出局部晶相、取向和应变，扫描透射或相衬成像给出内部结构。同一器件、同一颗粒或同一界面区域能够连续采样，空间分辨和谱学分辨在同一实验中同时出现。

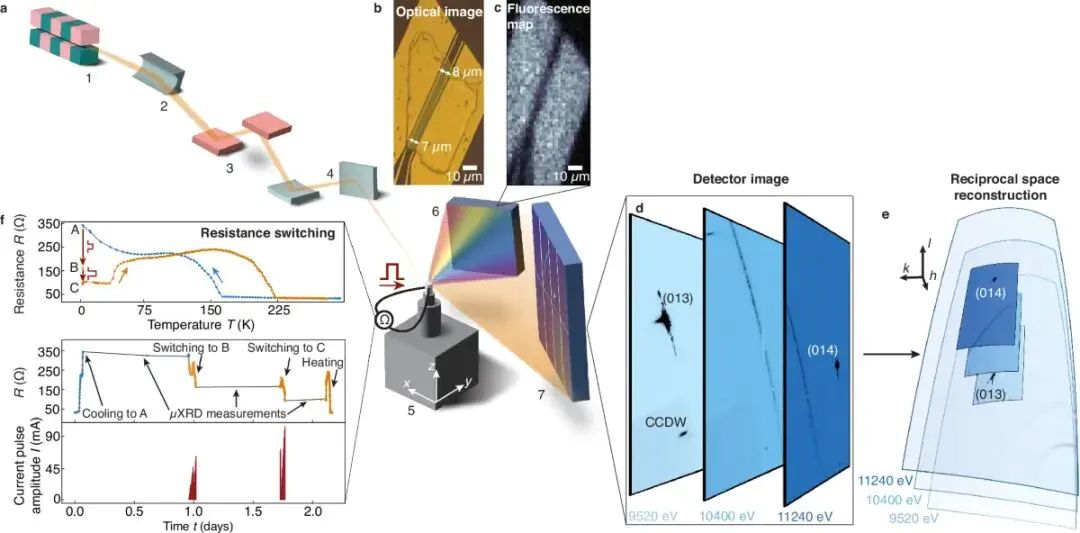

图7. 同步辐射微束 XRF 与 μXRD 原位测量 1T-TaS₂ 器件的实验布置和空间信号，DOI：10.1038/s41467-025-65212-1。
工作态材料常处在电场、温度、气氛或液体环境中。环境池窗口会吸收 X 射线，样品本身也会引入散射背景，反应过程还会改变局部厚度和取向。高亮微束可缩短曝光时间，减少样品漂移和状态平均。相干光服务 ptychography、XPCS 和相衬成像，适合追踪纳米尺度位移、孔隙网络、晶粒旋转和软物质动力学。
材料实验怎样选择X射线或同步辐射？
高分辨空间实验适合哪种光源？

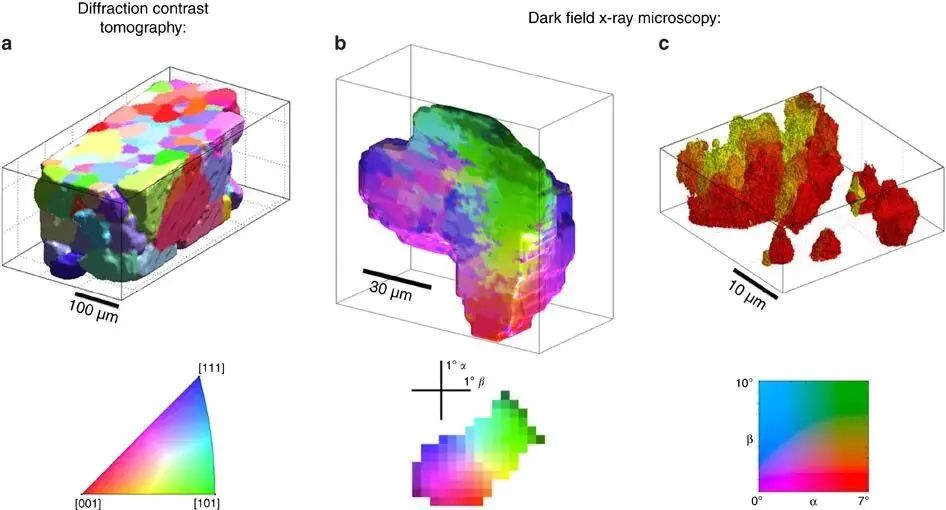

图8. 同步辐射暗场 X 射线显微中的晶粒取向三维映射，DOI：10.1038/ncomms7098。
当实验对象转向埋藏晶粒、局域应变、快速相变或工作态电子结构，普通 X 射线管的通量、准直和能量调谐空间会收窄。同步辐射可在高通量下保持窄带宽和小光斑，使样品在单次扫描中获得空间、能量和时间分辨信号。暗场 X 射线显微、相干衍射成像和三维衍射显微等方法，把晶粒取向、缺陷结构和内部应变转化为空间分辨数据。
选光源的依据应写成具体实验需求。样品厚度、吸收系数、辐射损伤、环境池窗口、标准样和重复测量共同限定谱线质量。普通 X 射线适合稳定样品的常规结构确认，同步辐射适合弱信号、动态过程、局域结构和多物理场条件下的精细表征。能量是否可调、光斑是否足够小、通量是否支撑时间分辨、样品是否承受高剂量，以及目标信号是否真的超出实验室光源能力，都会改变实验方案。
