加装阴极保护后燃气管道电位过高（通常指相对 CSE 参比电极＜-1.2V，即过保护），核心是保护电流过量、测量失真或外部干扰导致管道过度极化。

一、外加电流系统

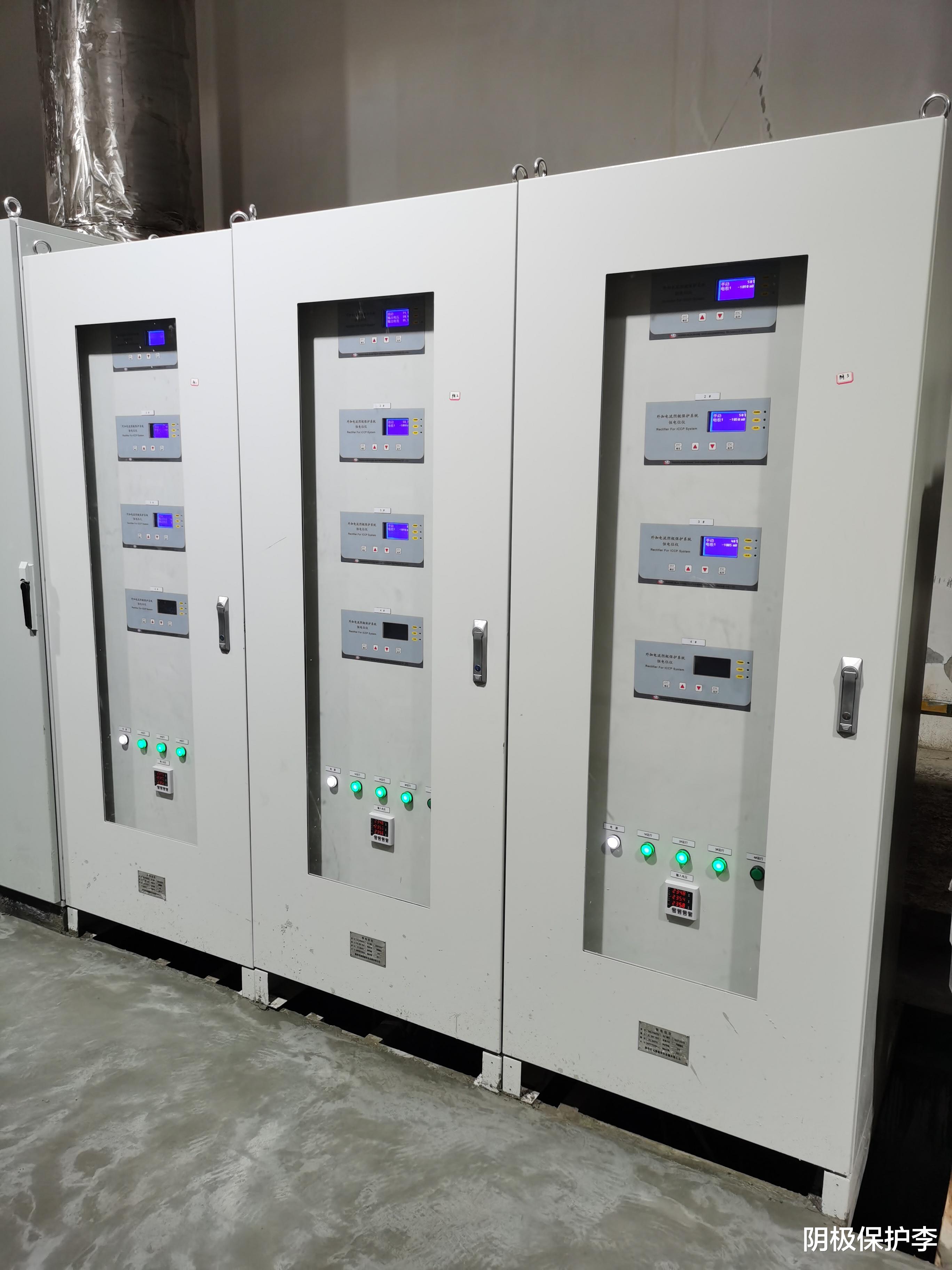

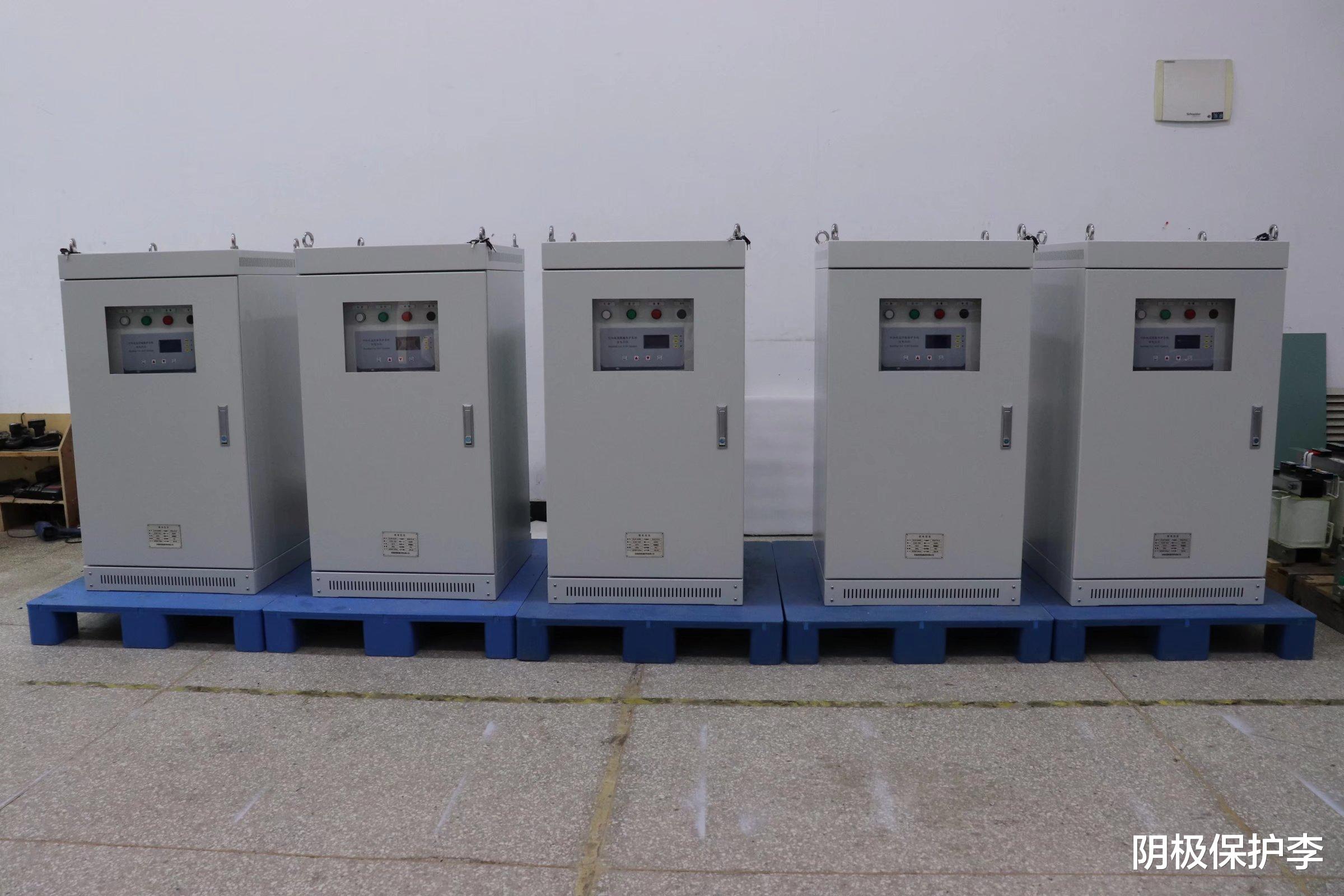

1. 恒电位仪/ 电源设置与故障

给定电位 / 电流设置过高：设定值低于 - 1.2V（CSE）、恒流模式电流过载，直接导致管道过度极化。

仪器故障：控制模块失效、误判参比信号、持续满负荷输出。

模式错误：误切恒流模式且电流过大，无法自动调节电位。

2. 阳极地床/ 回路问题

阳极接地电阻过小：阳极间距过近、土壤湿 / 盐度高、焦炭床导电过强，回路电阻低→电流输出过量。

阳极分布不合理：局部阳极过密、距离管道过近，造成局部强电流、电位过负。

阳极性能异常：新阳极活性过高、旧阳极局部短路，输出电流远超设计。

3. 参比电极与测量失真

参比电极失效 / 污染：硫酸铜电极干涸、污染、接线腐蚀 / 松动，读数虚高。

IR 降

干扰：通电电位含土壤 IR 降，比真实极化电位更负，易误判为过保护。

测量位置不当：参比电极靠近阳极 / 测试桩，受局部强电场影响。

4. 管道与环境因素

防腐层质量过好 / 破损不均：涂层完整、漏点极少，少量电流即可使电位大幅负移；局部破损会导致周边电位异常高。

土壤电阻率低：湿地、盐碱地电流易扩散，相同电流下电位更负。

杂散电流干扰：直流杂散电流（地铁、电气化铁路）叠加，使电位异常偏负。

二、牺牲阳极系统（镁 / 锌 / 铝阳极）

阳极选型 / 数量过多：选用电位过负的阳极（如镁阳极）、安装数量远超计算值，持续输出大电流。

阳极与管道连接不当：接触电阻过小、多阳极并联，总输出电流过大。

阳极活性过高：新阳极未充分钝化、土壤环境（低电阻率、高湿度）加速阳极溶解。

三、过保护的危害

防腐层剥离：阴极析氢破坏涂层附着力，加速涂层失效。

氢脆风险：高强度钢管道吸收氢，导致应力开裂、管道失效。

能耗增加：恒电位仪持续高负荷运行，浪费电能。

四、快速排查与处理步骤

先测断电电位：切断电源 1–3 秒内读数，排除 IR 降，判断真实极化状态。

校准参比电极：更换 / 活化参比电极，检查接线，排除测量误差。

调整恒电位仪：降低给定电位至 - 0.85~-1.1V（CSE），切换恒电位模式，逐步下调电流。

优化阳极系统：增大阳极间距、调整分布、降低接地电阻（如减少焦炭、拉开阳极）。

排查杂散电流：检测并加装排流装置，消除外部干扰。
