汽包炉溶解氧高的原因是什么？汽包炉溶解氧偏高，本质上源于除氧效率不足、系统漏气、补水带氧及运行控制失衡等多因素叠加，通常表现为给水DO＞20μg/L甚至超标至50μg/L以上，从而显著增加氧腐蚀风险。

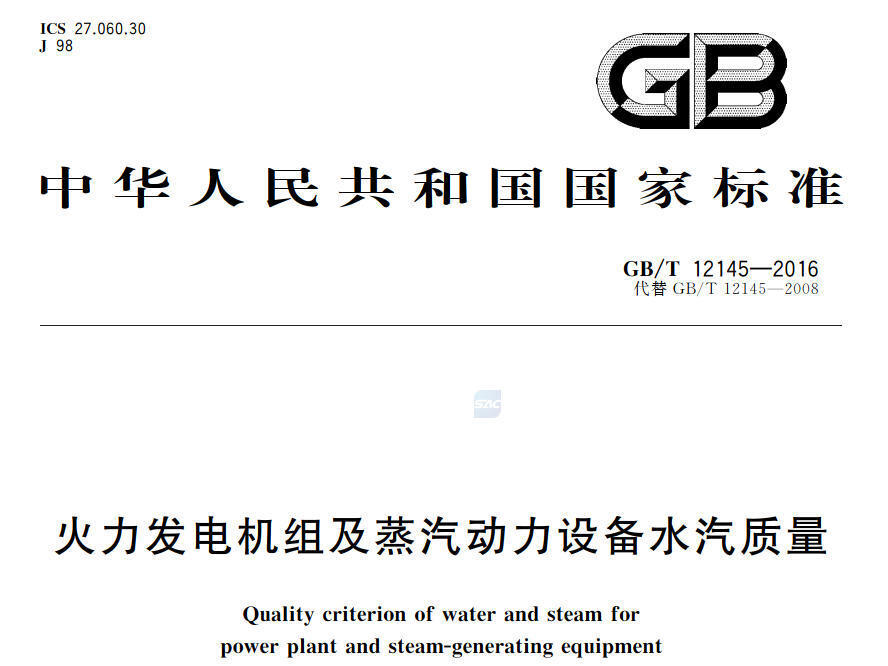

根据《GB/T 12145-2016 火力发电机组及蒸汽动力设备水汽质量》规定：

给水溶解氧 ≤7μg/L（高参数机组）

一般工业锅炉 ≤15μg/L

冷凝水溶解氧 ≤10μg/L

溶解氧一旦超过上述范围，会在金属表面形成电化学腐蚀，尤其在省煤器和给水管段，腐蚀速率可提高3~10倍。实际运行中，当DO达到50μg/L时，局部点蚀可在数周内形成穿孔，这也是电厂频繁停机检修的重要诱因之一。

热力除氧的核心是“加热+汽水接触”，当温度接近饱和温度（通常≥104℃）时，氧的溶解度急剧下降。根据《DL/T 805-2002 电厂除氧器运行导则》数据，当水温由90℃升至104℃，溶解氧理论值可从0.5mg/L降至＜0.02mg/L。

加热蒸汽不足 → 温度达不到设计值

喷淋雾化差 → 气液接触面积减少约30%以上

填料结垢 → 传质效率下降

排气阀关闭 → 气体无法释放

这些问题叠加后，除氧效率可能下降至70%以下，直接导致DO超标。

为什么明明除氧正常，溶解氧还是偏高？答案往往在于“漏气”。特别是在负压区，空气极易被吸入系统。

重点风险点：

给水泵入口负压区

凝结水回收系统

凝汽器真空系统

当系统存在微漏时，空气中的氧（约21%）持续进入水中。例如，微小泄漏点每小时引入空气0.1Nm³，即可使DO上升10~30μg/L。

补给水通常为常温水，其溶解氧接近空气饱和状态（约8~10mg/L，25℃条件下）。如果未充分除氧，直接进入系统将显著拉高整体DO水平。

影响因素包括：

除盐水未进行脱气处理

补水温度低于30℃

补水比例超过系统流量的10%

举例来说，当补水占比达到15%时，系统DO可能上升20μg/L以上，尤其在启停炉阶段更加明显。

常用除氧剂如联氨（N₂H₄）或亚硫酸钠（Na₂SO₃），理论上可将氧完全还原，但前提是投加合理。

常见问题：

投加量不足（未达到理论需氧量的1.1~1.2倍）

药剂分解或失效

加药点位置不合理（未充分混合）

例如，亚硫酸钠理论消耗比为：

1mg O₂ ≈ 7.88mg Na₂SO₃

若投加不足，残余氧会持续存在。

运行工况直接决定除氧器热平衡：

低负荷 → 蒸汽量下降 → 除氧温度降低

启动阶段 → 管道内空气未排净

停炉后再启动 → 系统重新吸入空气

数据显示，在30%负荷运行时，除氧器效率可能下降20%~40%，DO短时可升至30μg/L以上。

工业现场通常采用在线或便携式溶解氧分析仪进行监测，例如：

ERUN-SP3-A5便携式水质溶解氧分析仪具备0–100μg/L量程与0.01μg/L高分辨率，采用高灵敏度ppb级电极与自动温度补偿技术，可实现锅炉补给水与冷凝水中微量DO的快速精准检测。其便携设计与快速响应（T90＜60s）特别适用于现场巡检、启停炉检测及异常排查，可有效识别除氧器效率下降、系统漏气等导致汽包炉溶解氧升高的关键因素，从源头降低氧腐蚀风险，满足GB/T 12145等水汽质量标准要求。

ERUN-SZ3-A5水质溶解氧在线监测仪采用膜法氧电极与ARM智能处理技术，支持0–100μg/L微量检测、0.01μg/L分辨率及4–20mA与Modbus远传输出，可对锅炉给水及冷凝水实现24小时连续在线监控。设备具备实时数据曲线、历史存储与报警联动功能，可在DO超过7μg/L等关键阈值时及时预警并联动加药系统，有效防止汽包炉溶解氧超标引发的氧腐蚀问题，助力企业实现水质精细化管理与安全稳定运行。

汽包炉溶解氧问题本质上是“热力、密封、水质、控制”四大系统协同失效的结果。运行中需要以标准为依据（如GB/T 12145），结合在线监测与工艺优化，从源头削减氧的进入路径，并提升除氧效率，才能实现长期稳定达标运行。
