SSD 固态去耦合器（108×4×2000）天然气管道阴极保护排流方案

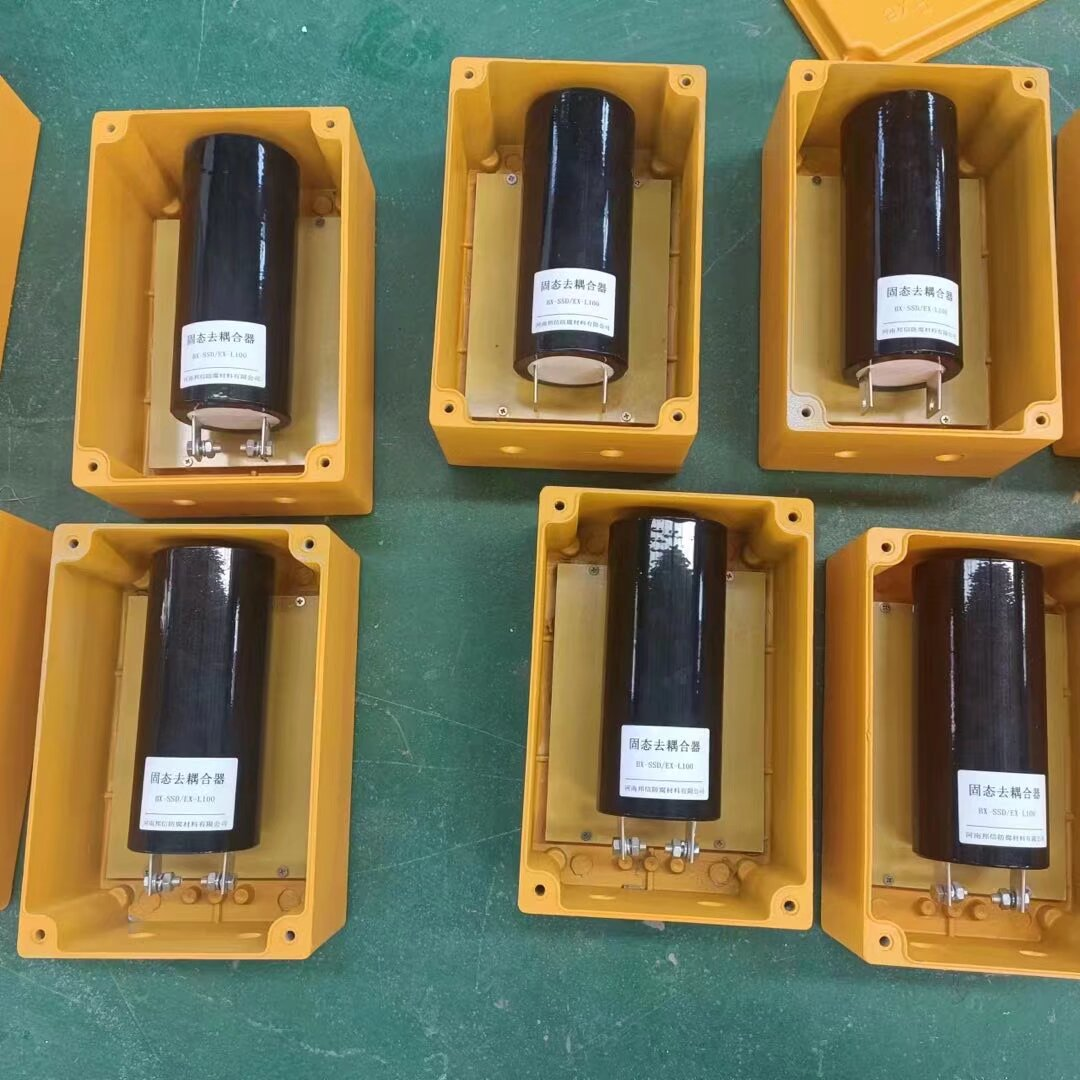

该规格 SSD 为天然气管道阴极保护专用固态排流器，核心是 “阻直通交 + 过压防护”，适配 Φ108mm×4mm 管道，长度 2000mm，可隔离直流保护电流、泄放交流杂散电流与雷击浪涌，保障管道电位稳定与防腐效果。

一、核心规格与电气参数（10 条）

参数项

典型值

备注

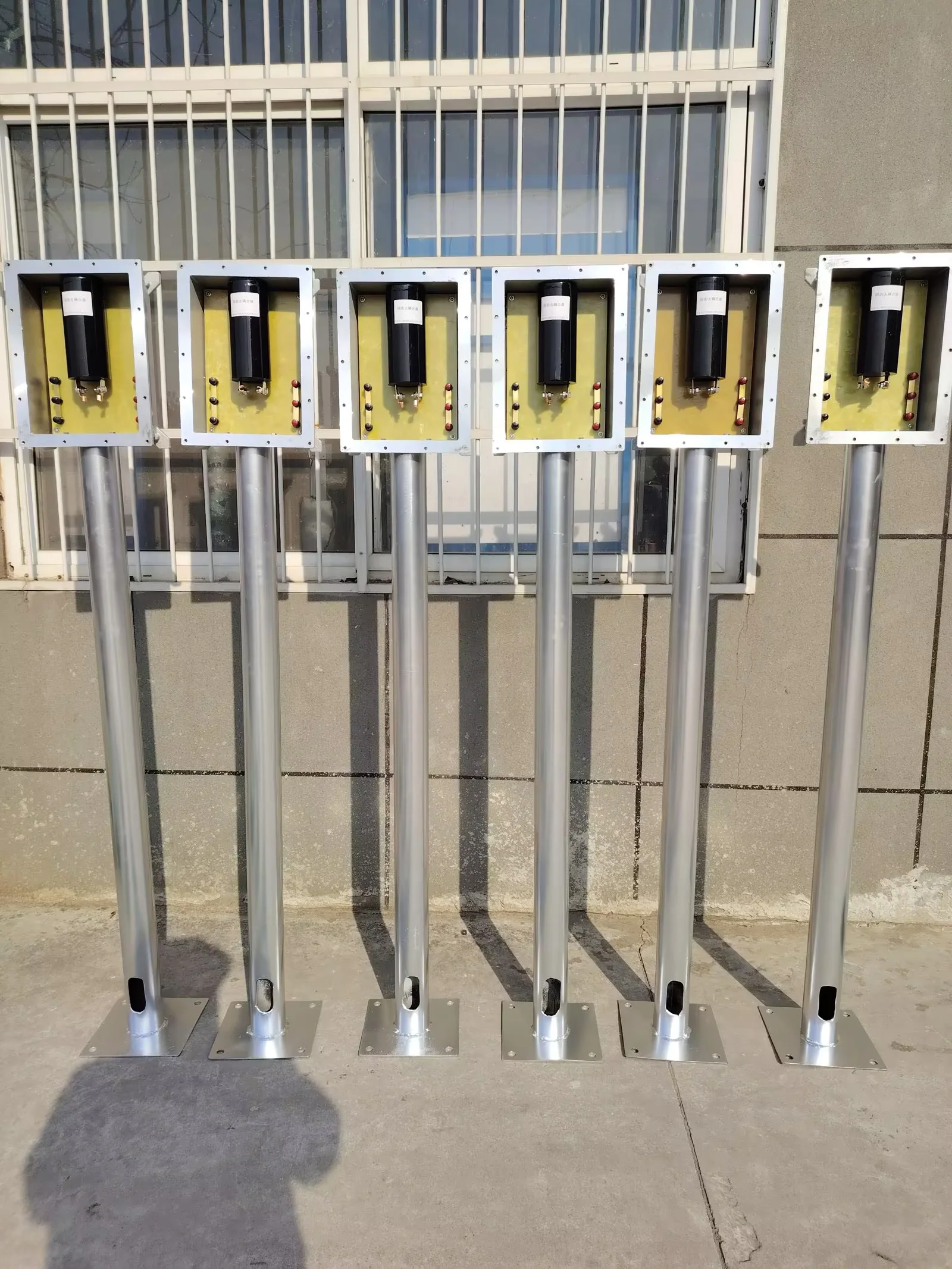

外形尺寸 108mm（外径）×4mm（壁厚）×2000mm（长度） 适配 Φ108mm 管道，便于焊接 / 法兰安装

直流闭锁阈值 ±2V（可调 ±1~±5V） 匹配天然气管道阴保电位（-0.85~-1.2V CSE）

直流绝缘阻抗 ≥1000MΩ 漏电流≤1μA，防止阴保电流流失

交流通流容量 持续≥45A；短时≥3500A（工频 / 30 周波） 应对高压 / 电气化铁路感应干扰

交流阻抗 ≤50mΩ（50Hz） 低阻泄放，压降≤1.35V（45A 时）

雷击耐受 10~100kA（8/20μs） 多雷区选≥50kA 型号

过压嵌位 ≤±6V（瞬态） 纳秒级响应，防绝缘层击穿

防护等级 IP65（户外）/IP67（埋地） 适应潮湿、腐蚀环境

工作温度 -45℃~+60℃ 适配北方严寒与南方高温

连接方式 焊接 / 法兰，导线≥25mm² 接触电阻 < 10mΩ，短直布置

二、工作原理与功能（4 条）

直流隔离：在 ±2V 阈值内高阻阻断，防止阴保直流电流流失与外部直流杂散电流侵入，维持电位稳定。

交流导通：对 50Hz 工频及谐波提供低阻通道，将干扰电流旁路至大地，可将交流干扰电压从 35V 降至 < 2V。

过压 / 雷击防护：内置 MOV+TVS，纳秒级嵌位瞬态过压，泄放后自动复位，无续流。

智能协同（可选）：MCU 监测电位 / 电流 / 温度，支持 RS485/LoRa 远程运维与故障预警。
