在当今的高性能光学网络和高精度光纤传感系统中，光纤布拉格光栅（FBG）无疑是不可或缺的核心元器件。无论是用于密集波分复用（DWDM）的波长选择，还是长距离通信中的色散补偿，FBG都扮演着“光频滤波器”的关键角色。

但是，你知道这些精密的光栅是如何被“刻”进纤芯里的吗？

答案就是FBG制造领域的绝对领跑技术——相位掩模版（Phase Mask）。今天，韵翔光电将带您深入硬核的光学微细加工世界，全面解析相位掩模版的工作原理、经典配置公式，以及如何为您的关键任务选择最合适的掩模版产品。

01.揭开相位掩模版的神秘面纱

简单来说，相位掩模版是一种表面起伏光栅（Surface Relief Grating），通常采用高纯度的紫外线透明熔融石英（如Corning 7980）精密蚀刻而成。

在实际应用中，它本质上是一个高精度的衍射光栅。当紫外（UV）单色光束照射到相位掩模版上时，光束会被分成两束出射光。这两束光在重叠区域发生干涉，形成明暗相间的干涉条纹图样。

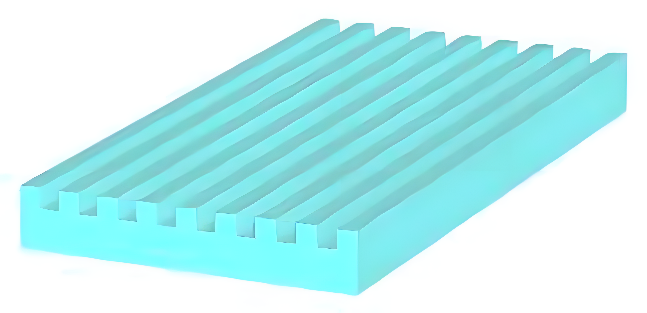

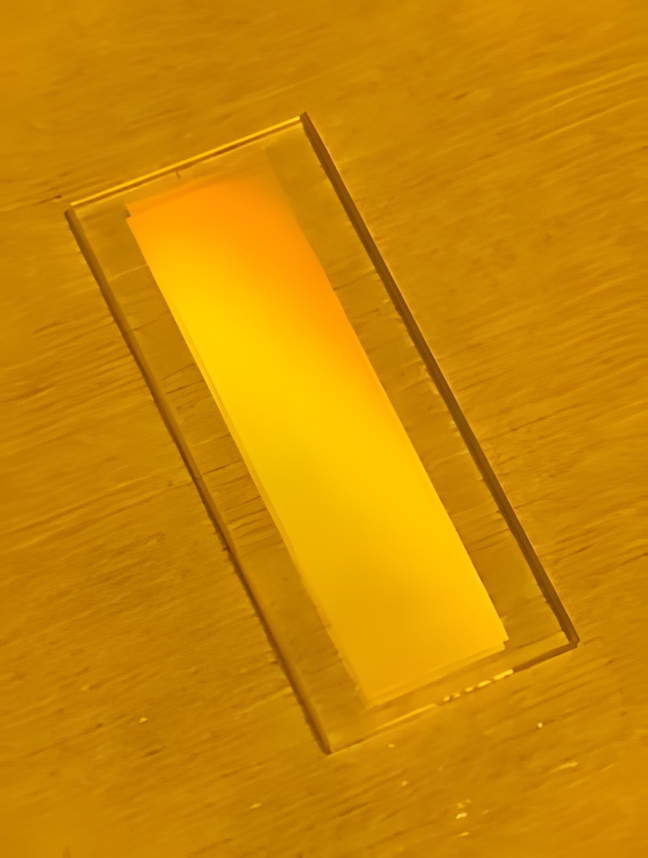

图 1. 相位掩模是在熔融石英上刻蚀的表面浮雕光栅。

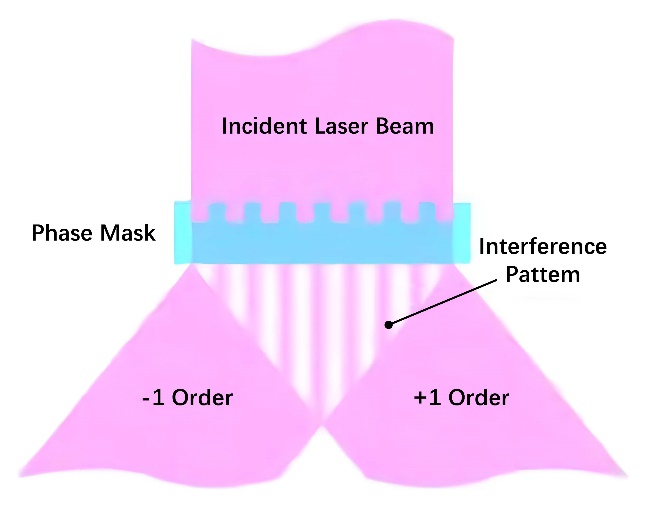

图 2. 相位掩模产生两束衍射光，二者交叠区域形成干涉图样。

它是如何制造FBG的？我们将一段经过光敏化处理（如掺杂锗、硼等）的二氧化硅光纤放置在这个干涉场中。光纤纤芯在紫外线高强度条纹的照射下，折射率发生永久性改变。最终，纤芯内部就形成了一个折射率周期性调制的结构——这就是光纤布拉格光栅（FBG）。

在实际工作中，FBG就像一个极其精准的“窄带抑制滤波器”：它会高度反射特定波长的光，而让其他波长的光无衰减地通过。

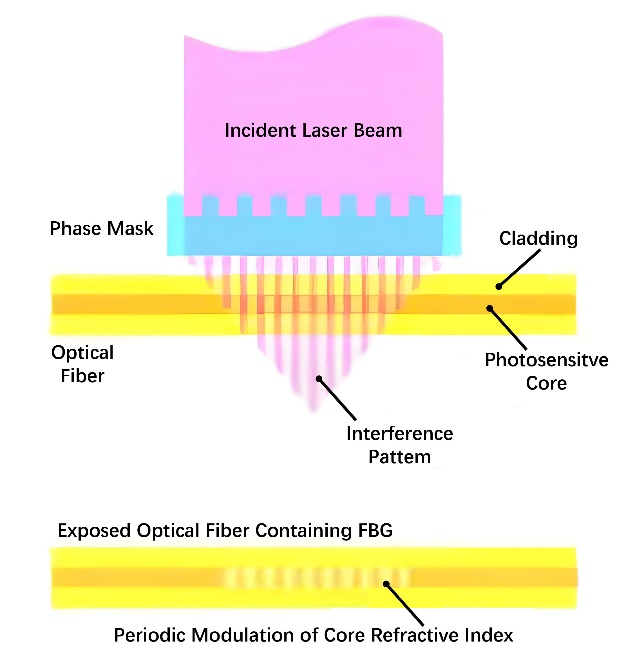

图 3. 相位掩模本身属于光栅，可用于刻写其他光栅，例如光纤布拉格光栅（FBG）。

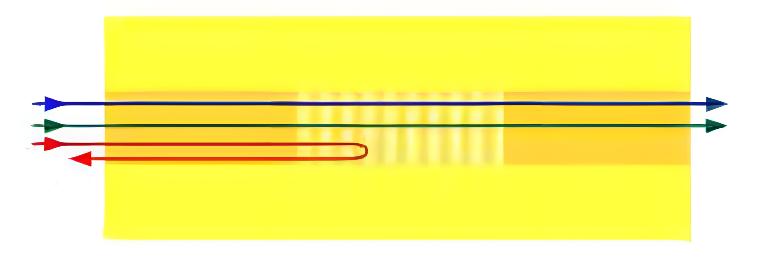

图 4. 光纤布拉格光栅是位于光纤纤芯中的波长选择性滤波器。

02.硬核解析：相位掩模版的两大经典配置

在指定标准或定制相位掩模版时，必须进行精确的计算。通常，相位掩模版会在+1/-1或0/-1两种配置下运行（数字代表包含主要能量的衍射级数）。

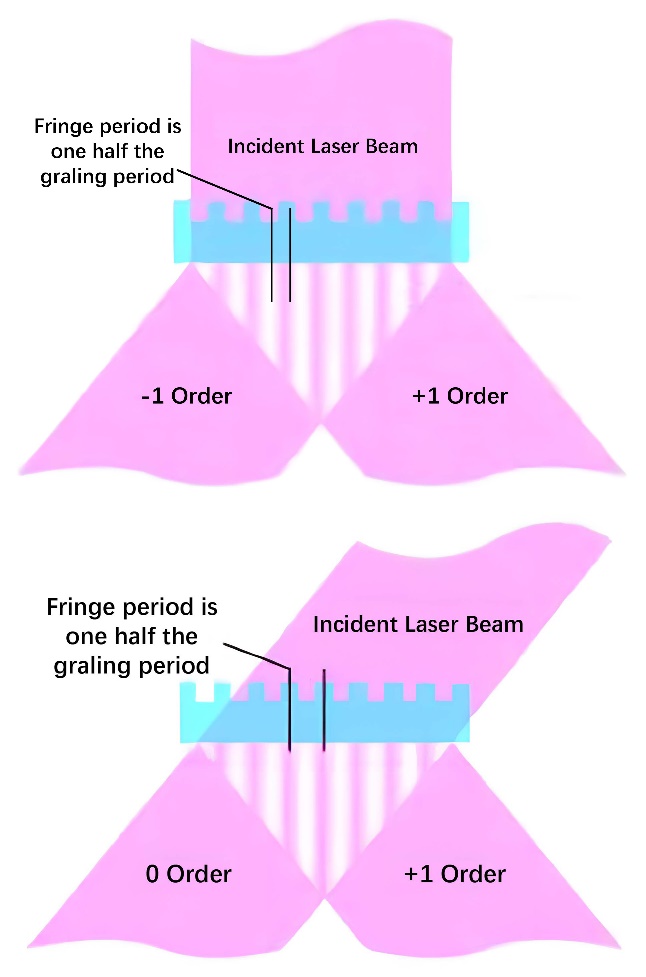

图 5. 采用 −1/+1 构型（上图）与 0/−1 构型（下图）的相位掩模示意图。

配置一：+1 / -1 配置（垂直入射）

这是最常见的配置方式。紫外线以垂直入射的方式对准相位掩模版。

根据光栅方程：sinΘm=mλUV/ΛPM（其中λUV为紫外波长，ΛPM为掩模版周期）

【核心结论】在这种配置下，由 +1 和 -1 阶光束干涉产生的条纹周期，恰好是相位掩模版光栅周期的一半（ΛFBG=ΛPM/2），且与入射紫外光的波长无关！

韵翔光电的技术优势：为了保证干涉条纹的极高对比度，我们的 PMT 相位掩模版经过了极限优化：+1和-1阶的衍射效率被最大化（>33%），而0阶衍射被严格抑制在极低水平（<3%），同时高阶衍射也被最小化。

图 6. +1/−1 相位掩模构型

配置二：0 / -1 配置（特定角度入射）

在这种配置下，紫外线以特定的入射角射向掩模版，满足条件 |Θ₀|=|Θ₋₁| ，确保干涉条纹垂直于掩模版表面。

所需的入射角公式为：|sinΘin |=λUV/(2ΛPM)

【核心结论】如果满足特定波长条件，系统中将只有0阶和-1阶两束光，彻底消除了其他高阶光束的干扰，保证了极其干净的条纹图案。此时，干涉条纹的周期完全等于相位掩模版的周期（ΛFBG=ΛPM）。

图 7. +0/−1 相位掩模构型

03.韵翔光电：满足您一切需求的产品矩阵

无论您是制造标准的通信光栅，还是复杂的色散补偿模块，韵翔光电都能提供卓越的相位掩模版解决方案。我们的产品采用全息记录技术，具有极高的周期精度和损伤阈值。

1.统一相位掩模版（RPM）& 啁啾相位掩模版（RPMC）

• 特点：矩形基板易于对准，光栅长度 20mm - 45mm。

• 精度：周期测量精度高达 ±0.02 nm，0阶衍射 <3%。

• 应用：DWDM滤波器、分插模块、激光器锁频、EDFA增益平坦滤波器。

注：RPMC提供 0.03 to 40 nm/cm 的宽广啁啾范围。

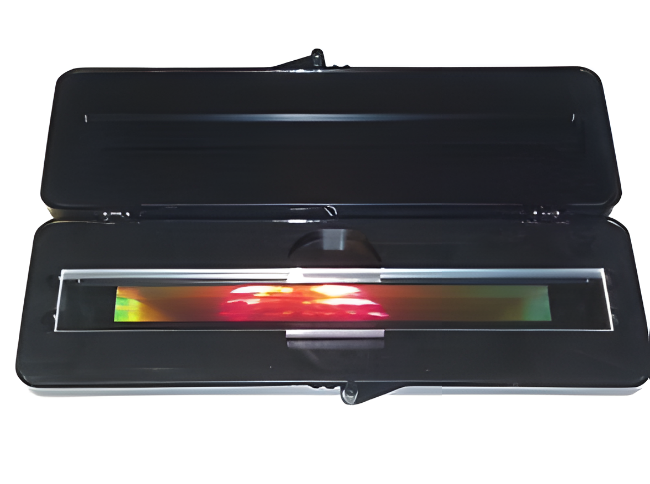

2.长相位掩模版（LPM & LPMC）

• 特点：专为长光栅设计，光栅长度最高可达120 mm！

• 应用：色散补偿光栅（DCG）、长距离数字波分复用、超窄带滤波器。

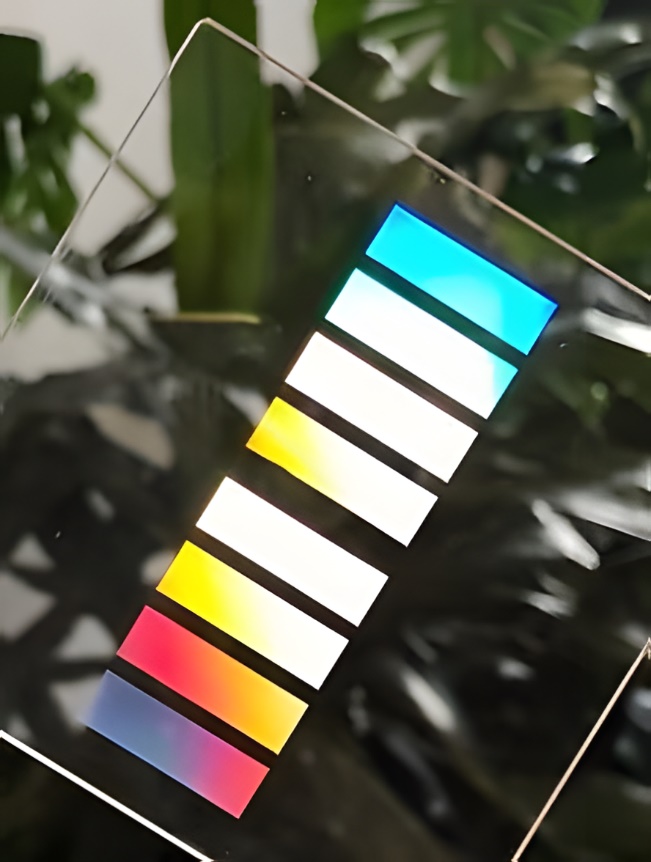

3.定制相位掩模版（用于光波导/集成光学）

• 特点：专为平面波导光栅设计，支持 3英寸至5英寸的大尺寸基板。

• 应用：硅基二氧化硅（Silicon-on-Insulator）及其他新兴集成光路技术中的体积光栅和表面起伏光栅的自动化制造。

结语

相位掩模版的制造涉及微细加工和全息技术领域最复杂、最苛刻的工艺。一个微小的周期误差或0阶衍射的泄露，都可能导致整个光纤网络性能的下降。

选择高品质的相位掩模版，就是为您的光学器件注入最精准的“基因”。
