说明：本文华算科技系统阐述了如何通过透射电子显微镜选区电子衍射（SAED）技术深度解析晶体材料的微观结构信息，探讨了SAED在晶体对称性判定、晶格参数定量、相鉴定、缺陷分析及应变表征等方面的核心价值。

什么是选区电子衍射

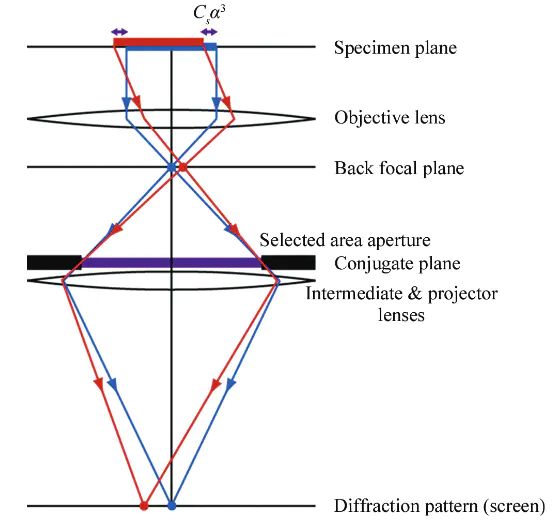

TEM选区电子衍射（SAED）电子波在晶体中受到布拉格散射，形成特定的衍射条件，当满足布拉格方程时，入射电子束会在倒易空间中形成离散的衍射点或衍射环。

衍射图像的空间分布直接对应于晶体的倒易点阵SAED提供的是样品局部区域的晶体结构信息。其本质是一种，将实空间周期性转化为倒易空间的几何关系，从而使得晶体学参数得以通过衍射图像解读。

倒易空间与实空间关系

倒易点阵与实空间晶体点阵通过傅里叶变换关系联系，。即较小的实空间对应较大的衍射斑点间距，而较大的晶格常数对应较小的斑点间距。

SAED图像的解析过程就是通过倒易空间几何关系还原实空间的晶体结构特征，从而实现对局域结构的表征图2. 实空间和倒易空间。

晶体对称性与空间群

由于不同晶体结构在特定区轴下会呈现特定的对称性特征，例如具有独特的对称元素分布。

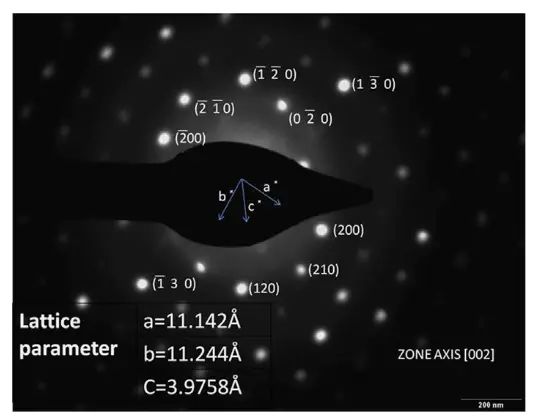

图3. 电子衍射图案，展示了晶体结构的对称性和周期性。DOI:SAED不仅提供晶体对称性信息，还能实现晶格常数的精确测定。通过对比不同斑点间距的比值，可以精确确定晶格的三轴参数SAED测定的晶格参数能够与X射线衍射（XRD）等宏观手段互补，提供局域范围的定量信息。

TEM图像中BiS纳米棒的选区电子衍射（DOI: 10.1016/j.mssp.2013.11.022

晶体取向与织构分析

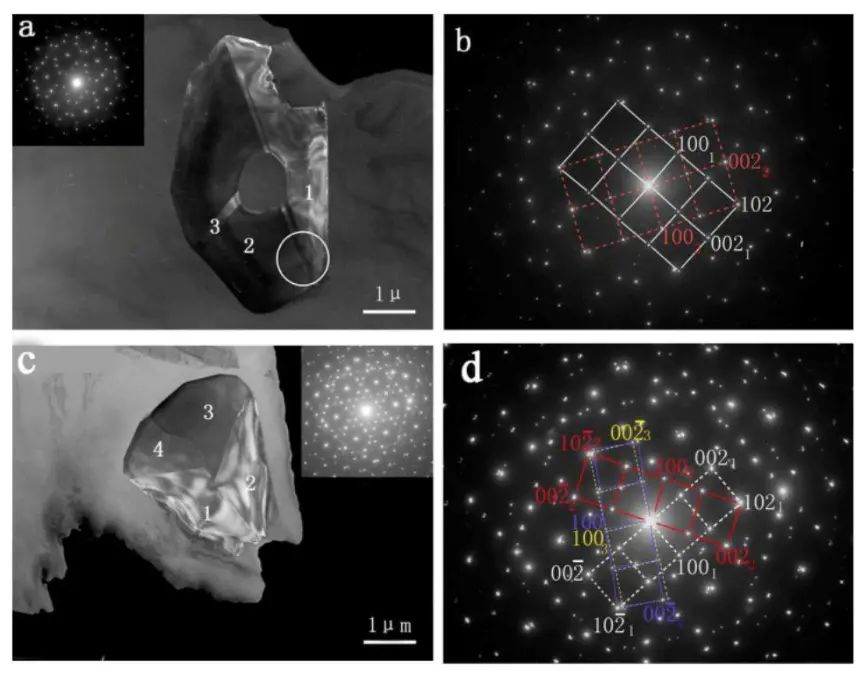

SAED图像中衍射斑点的几何关系，可以确定样品的晶体取向。解析这些区轴图案，可以获得晶体的取向关系及其与外部坐标系之间的对应。对于SAED可用于分析局域织构和取向分布图5. 三角形纳米片的晶体结构分析与精修。DOI:在复杂材料体系中，不同相的晶格参数和对称性不同，其衍射图像呈现差异图6. 单晶衍射花样（橄榄石）（a）；多晶衍射花样（FeO）（b）；非晶衍射花样（长石）（c）；会聚束衍射花样（晶体材料）（d）。DOI: 10.3799/dqkx.2020.387

SAED能够通过选区隔离单一相区域，从而避免其他相或无序结构的干扰，实现局域相的精确定义。这一能力在时尤为关键。

缺陷与位错的衍射特征

位错、层错、孪晶等缺陷会在衍射图像中表现为额外的斑点、条纹或衍射强度分布异常通过对衍射图像中异常信号的解读，可以识别缺陷类型并进一步分析其在晶体中的分布与取向。缺陷信息的获取对于理解材料的力学性能、电子性能与界面行为具有重要意义。

.SAED在识别非晶材料与纳米晶体体系中同样发挥重要作用。由于。通过环的半径位置可以获得非晶体系的短程有序信息。

纳米晶体其晶粒尺寸较小，导致衍射斑点拓宽并呈现环状分布图8. 电子衍射图样。

应变与畸变

应变会导致晶格常数的变化，从而引起衍射斑点位置的偏移或环的半径变化。晶体畸变会导致斑点的展宽或形变，从而揭示局域应力与结构畸变信息。图9. 因晶格畸变产生额外衍射斑点。
