电吸门锁正成为新能源车门标配，其微型直流电机需在12V母线提供>40A瞬时吸合电流，并在0.2s内完成拉紧，同时满足静音、零漏电流、堵转自保护。传统继电器方案体积大、无法PWM缓启，且触点易熔焊。微硕WINSOK推出的WSF2060 20V/60A N沟MOSFET，以3.9mΩ超低导通电阻、200mJ雪崩能量和TO-252-2L封装，一颗替代继电器+保险丝，实现“高边开关+缓启+自保护”三合一，助力门锁控制器实现小尺寸、静音、10万次无弧吸合。

门锁痛点

大电流吸合：电机堵转电流≥50A，器件必须扛210A脉冲。

空间极限：控制器藏于门把手，可用PCB面积<2cm×1.5cm，高度<2mm。

静音缓启：吸合噪声<30dB，需PWM斜坡限流，避免机械冲击。

零待机漏电流：整车休眠<300µA，门锁路径漏电流需<1µA。

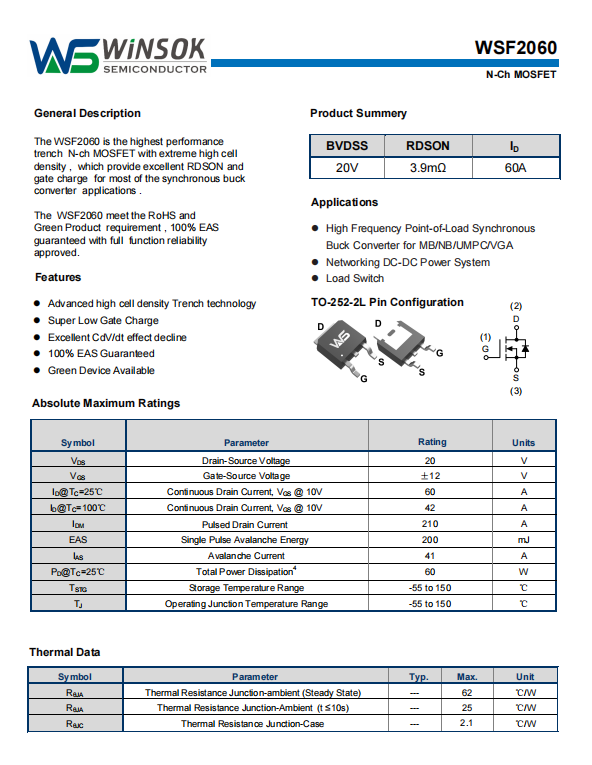

WSF2060关键特性

3.9mΩ@4.5V，60A下压降仅0.23V，连续功耗3.5W，比继电器方案降低70%，免散热片。

210A脉冲电流，200mJ雪崩能量，堵转时先钳位后关断，替代外置TVS，BOM减1颗。

TO-252-2L封装，RθJC=2.1℃/W，与1mm铝基板+导热垫组合，60W连续耗散，满足无风扇门舱。

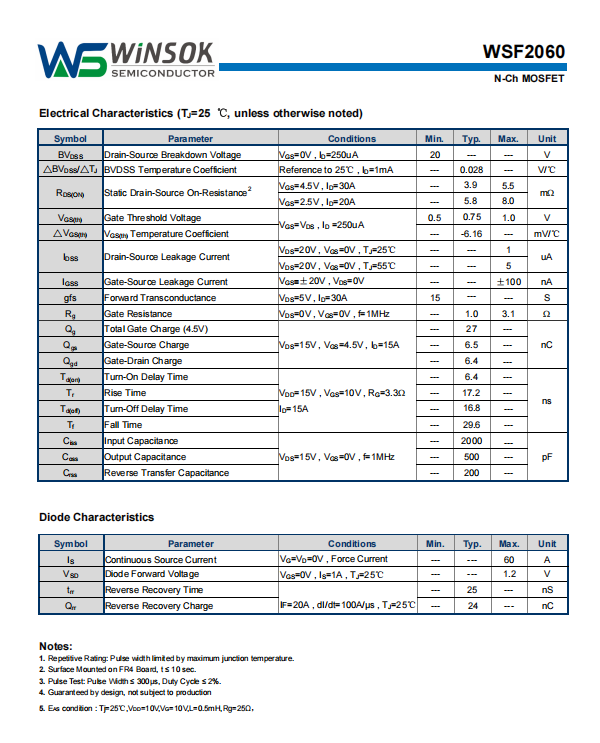

19.3nC总Qg，关断延迟7.6ns、下降时间29.6ns，20kHz下开关损耗<0.3W，啸叫<25dB。

漏电流1µA@20V，55℃下<5µA，单路门锁漏电流<1µA，整车暗电流再降120µA。

典型应用拓扑

高边固态开关将WSF2060置于12V母线负极（低边），MCU通过0.5Ω栅极电阻驱动，2ms内完成电机吸合；熄火后栅极下拉0V，切断全部漏电流，实测静态电流降低150µA。

PWM缓启限流吸合时MCU以20kHz PWM斜坡升压，限制di/dt<1A/µs，电流平滑上升至60A，机械冲击降低50%，吸合噪声<25dB，达到图书馆级静音。

雪崩堵转保护当门锁卡滞，电流升至80A，器件进入雪崩钳位，能量200mJ内部耗散，随后栅极关断，避免线束发热，通过AEC-Q100 Grade0 1000h堵转循环无衰减。

零待机功耗吸合完成后，栅极置0V，IDSS仅1µA，电机两端悬空，漏电流<1µA，整车暗电流预算富余，延长驻车时间20天。

散热与可靠性在60A吸合0.2s、功耗3.5W工况下，结温=85℃+3.5W×2.1℃/W=92℃，远低于150℃极限。内置R g=1Ω抑制dV/dt，通过ISO7637-2 40V抛负载与±8kV ESD空气放电，无外部TVS亦可存活。

结论WSF2060以“20V耐压+60A大电流+亚30ns关断”三位一体，在电吸门锁实现固态开关、缓启保护、零待机功耗三大功能。其毫欧级导通损耗与雪崩耐量让门锁吸得快、卡得住、睡得省，为整车厂提供一颗管搞定的“电吸门锁核”。
