钢质修补剂的固化本质上是双组分混合后发生的化学反应。当施工环境温度低于5℃时，该反应会显著减慢甚至停滞，导致修补剂长时间无法硬化、强度不足或变得脆弱易裂。为了确保在低温环境下的固化效果，建议采取以下综合措施：

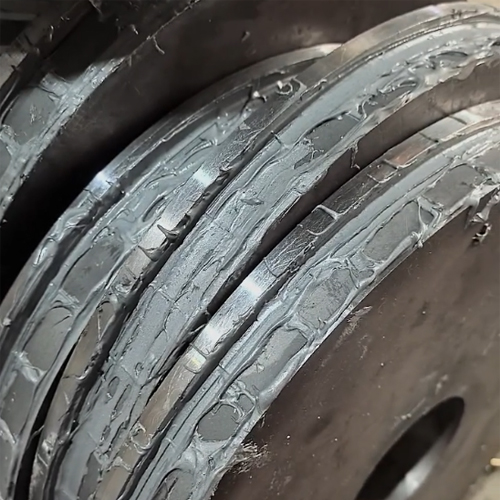

钢质修补剂

1. 采用外部热源加温（核心手段）

必须通过适当加热来保证涂层顺利固化。常用的加热方法包括：

间接加热基体：使用喷灯从侧面加热待修的金属基体部位（注意火焰不可直接接触修补剂涂层，可在距离涂层20cm处放置金属保护板），通过金属传热使修补剂达到固化温度。

设备烘烤：在距修补位约40cm处设置红外灯、碘钨灯或电炉等热源进行烘烤；如果条件允许，也可将工件整体放入烘箱内，保持温度不超过80℃进行恒温固化。

搭建临时暖棚：对于户外或大型设备，可使用彩条布等保温材料在修复区域周围搭建临时保温空间，内部放置电取暖器，确保局部环境温度维持在适宜范围内。

2. 提前预热材料与基材

在施工前，可将未混合的A、B胶放置在温暖的环境中（如加热的车辆内部或暖气房）进行预热。同时，使用热风枪等工具将待修补的金属表面预热至15℃以上，但需注意控制温度，避免过热造成不良影响。

3. 严格控制湿度与除水

高湿度会进一步减缓低温下钢质修补剂的固化速度。如果在潮湿环境中作业，需采取除湿措施（如使用除湿机），并确保待修表面绝对清洁、干燥。

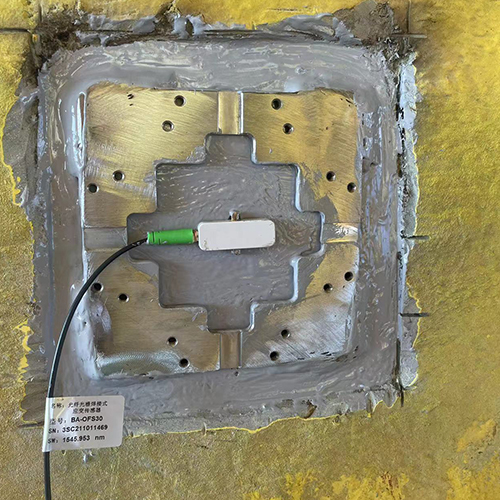

钢质修补剂

4. 延长养护时间并测试硬度

在低温环境下，修补剂的固化时间和工作时间都会大幅延长。常温下可能几小时就能初固，但在极寒天气可能需要几天。建议在达到推荐的固化时间后，用指甲轻轻按压修补层进行测试：若不留痕迹且感觉坚硬，说明已良好固化；若留有印记，则需继续等待或延长加温时间。
