工业监控系统里，BNC接口的阻抗匹配问题往往被工程师低估，觉得接口插得上、画面能显示就算完事。但实际调试过程中，很多找不到明显原因的画面质量问题，最后追根溯源都跟阻抗不匹配脱不了关系，鬼影、细节模糊、信号衰减异常，这些现象有时候同时出现在一套系统里，排查起来特别绕。把阻抗匹配的基本逻辑理清楚，能在选型和施工阶段就把这类问题挡在门外。

一、阻抗匹配，视频传输里的物理基础

信号在同轴线缆里传播的时候，本质上是电磁波沿传输线传导，当信号遇到阻抗不连续的节点，一部分能量会被反射回来，另一部分继续往前走。视频监控系统里，这种反射叠加在正向信号上，在画面里就表现为鬼影，也就是主体图像旁边出现一个偏移的虚影。反射强度跟阻抗失配的程度成正比，失配越严重，鬼影越明显，信号能量损失也越大。整条传输链路上，摄像头输出阻抗、线缆特征阻抗、中间接头阻抗、末端设备输入阻抗，这几个环节必须保持一致，75欧姆这个标准就是视频系统里各环节共同遵循的基准值。

二、线缆型号和特征阻抗，对应关系要搞清楚

工业监控常用的同轴线缆型号，RG59的特征阻抗是75欧姆，RG58是50欧姆，这两种线缆外观相差不大，直径接近，颜色通常也是黑色或者灰色，不仔细看型号很容易混用。RG58是为射频通讯设计的50欧姆系统线缆，拿来接视频监控设备，阻抗天然不匹配，用在短距离低分辨率场合可能感觉不明显，但换成高清摄像头或者拉长传输距离，信号反射带来的画面问题就会比较突出。采购线缆的时候确认型号，不要单凭外径和颜色判断，是避免这类问题最简单的办法。

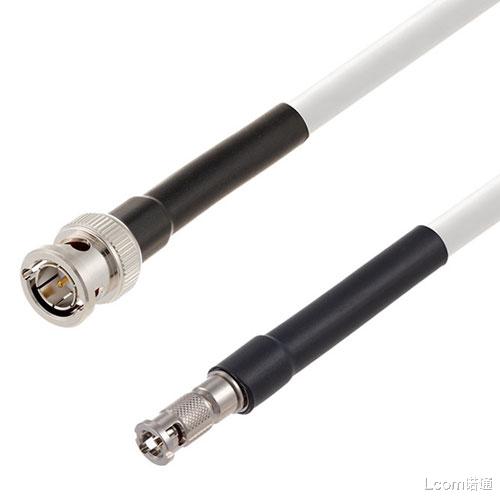

三、接头阻抗，容易被忽视的失配来源

线缆选对了，接头同样有75欧姆和50欧姆之分，两者物理外形几乎一样，区分的唯一可靠方法是看产品标注，或者用阻抗测试仪实测。工程现场采购接头的时候，如果供应商给的产品没有明确标注阻抗规格，这批接头最好不要用在视频系统里，不然装上去之后画面出问题排查起来相当费时间。另外接头的制造工艺同样影响实际阻抗值，加工精度不够的接头，即便标注了75欧姆，实际阻抗可能有不小的偏差，进而影响信号反射特性。

四、终端负载，末端匹配不能漏

视频信号到达末端设备，如果设备输入阻抗跟线缆特征阻抗不匹配，同样会在末端产生反射。大多数视频设备的输入阻抗设计成75欧姆，跟标准视频线缆一致，这种情况下末端自动完成匹配，不需要额外处理。但有些设备提供高阻抗输入选项，用于信号分配中间节点，这种模式下末端需要在设备输入端并联一个75欧姆的终端电阻，手动完成阻抗匹配，否则末端反射会导致整条链路的画面质量下降。监控系统调试阶段如果发现画面有规律性的失真，检查一下末端设备的输入阻抗设置是不是在正确的模式，这个问题在系统扩展或者设备替换之后特别容易被忽略。

五、多路分配，每增加一个分支都是阻抗节点

实际监控系统里，一个摄像头信号往往需要分配给多台显示设备或者录像设备，这时候会用到视频分配器，把一路信号分成多路。视频分配器的阻抗匹配设计是这个环节的关键，质量差的分配器在分路节点处阻抗处理不好，每个分支都可能成为新的反射来源，信号质量随着分路数量增加不断下降。好的视频分配器会在内部做阻抗匹配设计，确保每个输出端口都能看到正确的75欧姆阻抗，分路之后各路信号质量基本维持一致，而不是每分一路就损失一截。

六、压接工艺，接头阻抗一致性的现场决定因素

选对了75欧姆的接头和线缆，现场压接工艺同样影响实际阻抗表现。中心导体偏心，绝缘层厚度不均匀，屏蔽层翻折不整齐，这些压接过程里的细节偏差，都会导致接头局部阻抗偏离标准值，产生局部的阻抗不连续点。专用压接工具能保证每次压接的物理尺寸基本一致，比用通用钳子手工控制力度更稳定，这也是前面那篇讲BNC压接工艺时着重说明专用工具必要性的原因，阻抗一致性跟压接工具的关联比很多人以为的更直接。

七、线缆老化，时间带来的阻抗漂移

同轴线缆在使用多年之后，绝缘层材料老化会导致介电常数发生变化，进而影响线缆的特征阻抗，从75欧姆漂移一定范围。室外暴露的线缆，受紫外线和温差影响，老化速度比室内线缆快不少，阻抗漂移幅度也更明显。这类问题初期往往不明显，随着使用时间延长，画面质量逐渐下降，经常被误判成摄像头老化的问题，实际上换一根新线缆问题就解决了。定期对老化线缆做阻抗测试，能提前发现性能退化的线段，避免突然出现大面积画面质量问题。

八、选型时把整条链路当成一个系统来看

阻抗匹配不是某个单独部件的事，是整条传输链路各个环节共同保证的结果，线缆、接头、分配器、设备接口，哪个环节阻抗出了偏差，都会影响整体信号质量。选型阶段最好把这几个环节一起规划。

九、快问快答

Q：监控画面出现鬼影，怎么判断是阻抗失配还是其他原因导致的？

A：鬼影是阻抗失配比较典型的表现，可以结合几个特征来判断。如果鬼影位置固定，跟画面内容保持相对稳定的偏移，而且换了摄像头或者显示器问题没有消失，基本可以怀疑是链路中某个阻抗失配节点导致的反射。排查的时候可以分段替换线缆和接头，配合阻抗测试仪逐段检查，定位到阻抗偏差较大的那个环节，这比整套系统一起猜要有效率得多。

Q：同轴线缆用了很多年，画面质量慢慢变差，是不是就是线缆老化的问题，直接换线就行？

A：老化是一个可能的原因，但不是唯一的。换线之前建议先用阻抗测试仪测一下现有线缆的实际特征阻抗，看是否已经明显偏离75欧姆，同时检查接头接触状态和氧化情况。如果线缆阻抗已经漂移严重，或者接头接触不良，换线是正确方向。如果线缆本身测量结果还正常，问题可能出在接头或者末端设备，换线解决不了根本问题，得继续往其他方向排查。

Q：视频分配器分出的几路信号，画面质量差别挺大，是什么原因？

A：不同输出端口画面质量差异明显，通常说明分配器内部各路的阻抗匹配处理不够一致，质量差的分配器各路输出阻抗可能偏差较大，信号质量自然跟着差异化。另外各路输出线缆的长度和质量不同，也会叠加影响。建议先用质量更好的视频分配器替换测试，如果各路画面质量趋于一致，基本确认是分配器本身的问题，如果差异依然存在，再往各路线缆和接头状态上排查。

Q：末端设备的输入阻抗设置选错了，会有什么表现，怎么快速判断是不是这个问题？

A：末端输入阻抗设置成高阻模式但没有接终端电阻，典型表现是画面出现明显的反射失真，有时候还会伴随信号幅度偏高，因为末端没有正确吸收信号能量。判断方法比较直接，查一下末端设备的设置菜单，确认输入阻抗选择了75欧姆而不是高阻模式，或者检查设备输入端是否已经并联了75欧姆的终端电阻，把设置调到正确状态之后，画面失真通常会立即改善。
