修车师傅不教的看图秘密，电路图不是连线游戏，你卡在哪个维度了？

我上周换了个雨刮电机，照着电路图找线，结果接反了，喷水和刮刷全乱套。师傅过来瞄了一眼就说：“你光看线，没看出电往哪走。”他掏出铅笔，在图上划了几道，从电池正极一路画到搭铁点，中间绕过继电器、跳过BCM、标出T40/17这个针脚——三分钟，活儿就干利索了。我才明白，原来电路图不是考记忆力的填空题，是考理解力的地图。

很多人一打开维修手册就懵，密密麻麻全是线，加上英文缩写、三角符号、虚线框，看十分钟头就大。我也一样，以前死记“B+是常电”“GND是搭铁”，结果实车量电压，B+没电，GND有2.3V，当场傻眼。后来翻了五六本不同年份的资料，又蹲在修车店看老师傅干活，才理清：图是死的，电是活的；线是画出来的，回路是跑出来的。

图纸排布真有讲究。左边永远是电来的地方，右边是电去的地方。大图里，火线从上往下流，搭铁从下往上收，不是画家随便画的，是按电流真实路径定的规矩。小图比如空调控制，信号一定从左往右走：传感器→ECU→鼓风机——这不是习惯，是设计逻辑。还有那些挨在一起的电路，照明、喇叭、门锁画一块儿，不是为了省纸，是因为它们真就捆在同一根线束里，出问题经常一块儿歇菜。

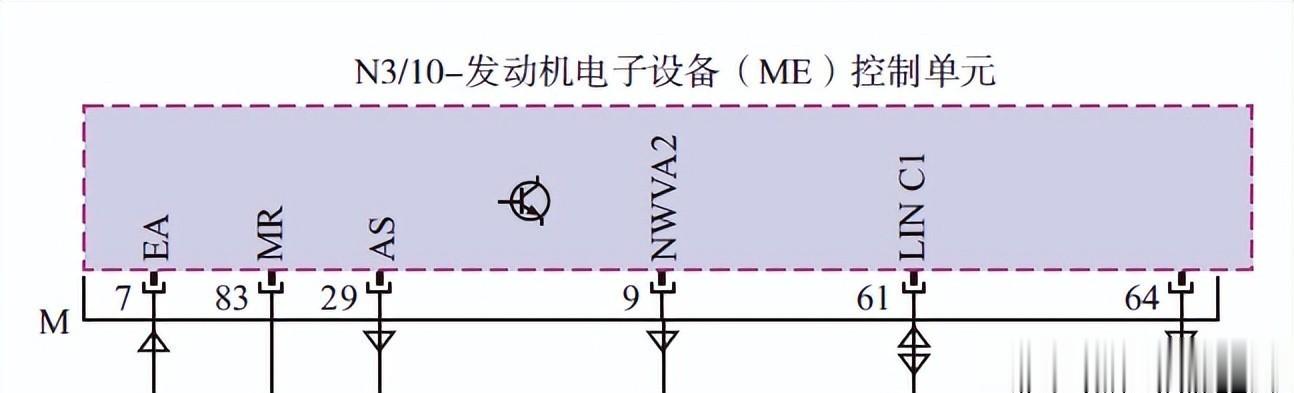

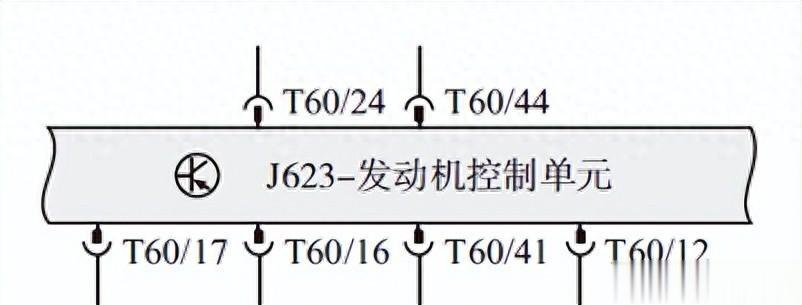

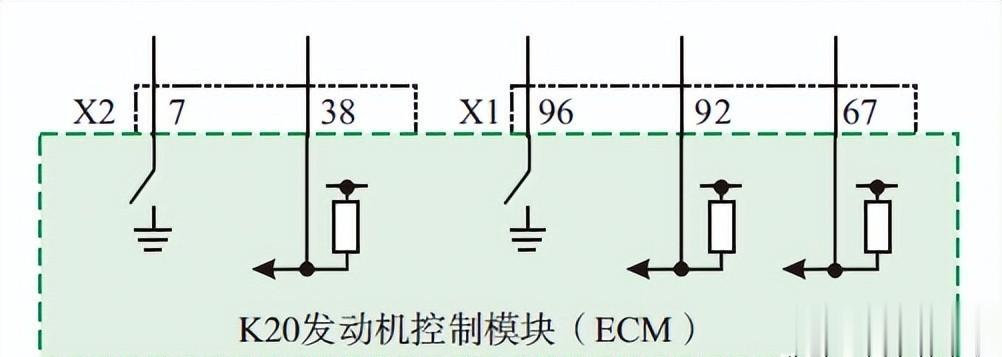

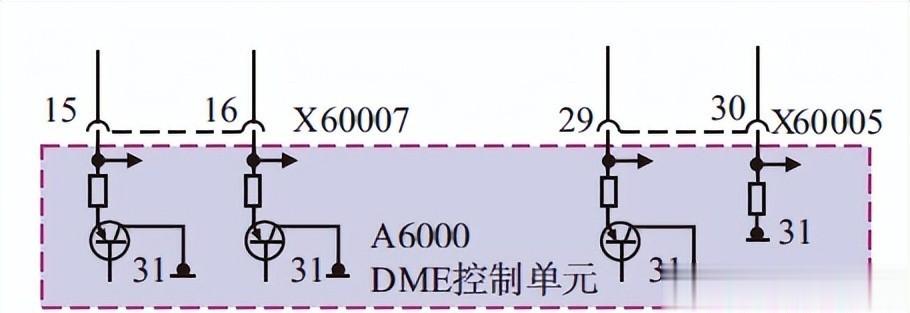

符号看着简单，实际坑最多。电池画两根线，长的是正极，短的是负极，这没错；但丰田图里ECU可能画成一个大方块带一堆箭头，大众却拆成三四个小模块加T91/T116这类端子号。我第一次见T80/32，以为是型号，结果是插头编号80的第32个针脚——拿万用表扎这儿，比翻十页手册还准。缩略语也得认熟：BAT不是蝙蝠，是电池供电端；INJ不是注射，是喷油嘴；GND也不只是接地，有时候它单独一根线回到电池负极，有时候它偷偷连着车身钢板。

光认识零件不够，得知道它在干啥。开关不是单个“通/断”按钮，它分常电和受控电，比如点火开关拧到ACC档，收音机有电，但起动机没反应；继电器看着像小盒子，其实分两套回路：一边是ECU给它12V让它“咔哒”吸合，另一边才是大电流冲向起动机；传感器三根线缺一不可，少一根信号就飘，ECU直接报错；执行器更脆，控制线要是对地短路，ECU立马休眠保护，啥都不动。

追电流才是硬功夫。我试过从蓄电池正极出发，顺着红线一路画，到保险丝、过继电器线圈、进ECU、再出来到雨刮电机，最后落到右前翼子板那个搭铁点，再连回电池负极——整条路必须闭环，不能半路飞走。后来修大灯不亮，我不再瞎测灯泡，先摸搭铁点锈没锈，再量灯座有没有12V，最后查BCM有没有发信号。发现是搭铁螺丝松了，锈成黑色，拧紧就亮。电没丢，只是回不了家。

现在我看图，手边一定放铅笔、万用表、螺丝刀。先圈出电源起点和搭铁终点，再标出哪个开关或ECU在关键位置控制通断。遇到复杂线路，我就撕张纸，把ECU单独画中间，左边连传感器，右边连执行器，底下画供电线，三张小图叠一起，比原图清楚十倍。图纸不会说话，但它每根线都在告诉你电怎么呼吸、哪堵、哪漏、哪歇着。

上周修完车，我顺手把那张雨刮电路图折了角，夹进工具包最里层。没拍照，没存电子版，就靠手画的几道线和铅笔写的T40/17。今天路过汽配城，看见个小伙子举着平板看电路图，眉头拧着，我啥也没说，把包里那张皱巴巴的纸抽出来递给他。他扫了一眼，点点头，没说话。我转身走了。
