酒精测试仪设计

一、酒精测试仪设计背景：装备升级的行业核心需求

随着国内交通规范化、智慧化的全面推进，酒精测试仪作为一线的核心装备，早已从“基础检测”的单一需求，升级到了“高效检测、便捷操作、规避纠纷、耐用适配”的全维度要求，酒精测试仪设计也成为装备升级的核心赛道。

壹零壹工业设计团队在项目启动前，通过调研、访谈、全行业已上市酒精测试仪产品全维度拆解，发现当前酒精测试仪行业普遍存在三大核心痛点：

产品同质化严重：市面上绝大多数酒精测试仪沿用直板机身的传统造型，无专属品牌辨识度，无法在装备市场形成差异化竞争优势；

人机体验与场景脱节：多数酒精测试仪工业设计脱离一线场景，存在握持手感差、长时间手持易疲劳、吹气角度不合理、按键布局反人性、戴手套无法精准操作等问题，直接拉低效率；

设计与核心需求错配：产品设计要么过度追求军工风的冰冷生硬，缺乏人性化考量；要么偏向民用产品的廉价感，无法匹配装备的权威属性，同时在防尘防水、抗跌落、户外强光/低温适配等核心需求上存在明显短板。

基于此，壹零壹工业设计团队联合品牌方，确立了本次酒精测试仪设计的核心目标：打造一款适配一线全场景、兼具极致人机体验、高品牌辨识度、符合装备量产标准的新一代酒精测试仪，打破行业同质化困局，为一线人员打造真正趁手的专业工具。

酒精测试仪设计

二、酒精测试仪设计痛点破局：精准解决客户与终端用户核心需求

在酒精测试仪设计项目启动初期，壹零壹工业设计团队便确立了“双用户视角”的设计原则——既要解决品牌方客户的商业与产品痛点，更要彻底解决终端用户（一线人员）的真实使用痛点，二者缺一不可。

2.1 针对品牌方客户的核心诉求解决

打造差异化产品竞争力：跳出行业直板机的同质化内卷，打造专属的酒精测试仪设计语言，建立强辨识度的品牌产品形象，助力客户在装备市场实现突围；

平衡合规性与量产可行性：酒精测试仪工业设计全程贴合装备国家检测标准，同时优化结构设计，在保证设计效果的前提下，降低开模与量产难度，控制生产成本，提升产品的市场落地性；

适配智慧化升级需求：在硬件设计上预留充足的功能拓展空间，适配当前智慧的台账管理、数据追溯、联网上传等需求，延长产品的生命周期。

2.2 针对一线人员的使用痛点攻克

解决握持疲劳痛点：优化酒精测试仪机身形态与重心分布，解决传统直板机长时间手持手腕酸痛、握持不稳的问题；

解决效率痛点：简化操作逻辑，优化按键与输入布局，解决现场信息录入慢、无效吹气多、检测流程长的问题；

解决场景适配痛点：解决夜间屏幕反光、雨天操作不便、低温环境运行不稳定、戴手套无法操作的户外场景难题；

解决纠纷痛点：通过双向信息可视化设计，解决被检测人对检测结果不认可、过程不透明引发的纠纷问题；

解决卫生便捷痛点：优化吹嘴结构与更换方式，解决一次性吹嘴更换麻烦、易交叉感染的问题。

酒精测试仪设计

三、酒精测试仪核心功能设计：适配场景的全维度配置

所有的酒精测试仪工业设计，都必须建立在过硬的产品性能之上。壹零壹工业设计团队与品牌方技术团队深度协同，围绕场景的核心需求，为酒精测试仪确立了全维度的功能配置，让设计有坚实的性能支撑。

高精度检测核心：搭载符合国家标准的燃料电池型酒精传感器，响应速度快、检测精度高、抗干扰能力强，可快速完成呼气检测并输出精准结果，杜绝误检漏检，是酒精测试仪设计的核心性能基础；

主客双屏可视化设计：配备高清主操作屏+专属客显屏，主屏面向人员，完整显示操作界面、信息录入入口、检测数据与曲线；客显屏正对被检测人，实时同步“请吹气”提示、吹气状态与最终检测数值，全程信息透明，从源头减少争议；

全键盘快速录入系统：优化布局的全尺寸物理键盘，键程与间距专门适配戴手套操作场景，人员可快速录入驾驶证号、车牌号、地点等信息，大幅缩短单例检测的耗时，适配高峰车流的需求；

一键式吹嘴弹出结构：内置专属吹嘴弹出按键，检测完成后可一键推出用过的吹嘴，无需手触拆卸，既避免交叉感染，又提升了连续检测的效率，同时配备专属一次性吹嘴，适配30°最佳人机吹气角度；

全场景环境适配能力：机身采用高防护等级结构设计，支持防尘防水、抗跌落、宽温域运行，可应对雨天、低温、高温等复杂户外环境；配备大容量长效电池，满足全天候户外的续航需求；

智慧化数据管理功能：支持大容量检测数据本地存储，同时配备数据导出、联网上传功能，可无缝对接台账系统，实现检测数据的全流程可追溯，适配智慧的管理要求。

酒精测试仪设计

四、酒精测试仪核心设计思路：场景为根，人本为魂的设计逻辑

在酒精测试仪设计过程中，壹零壹工业设计团队始终坚持“场景前置，用户为本”的核心设计逻辑，所有的造型、结构、细节设计，都源于对场景的深度理解，而非凭空的美学创意。

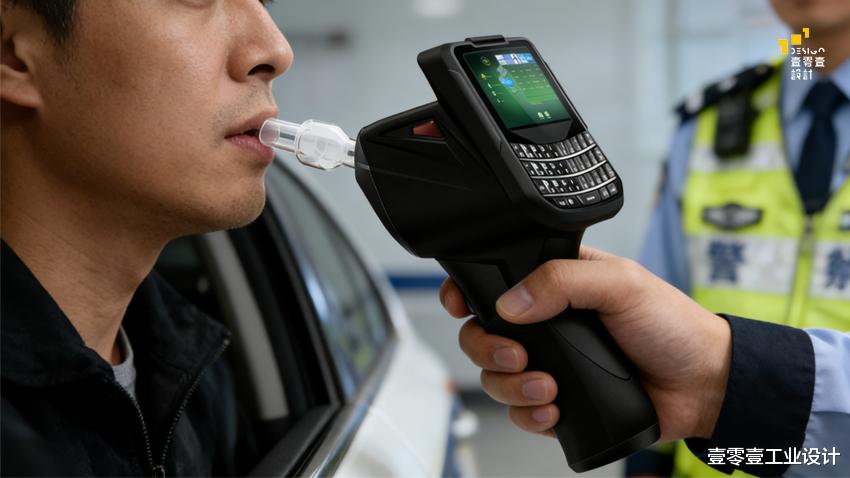

4.1 枪型机身：重构酒精测试仪人机工程底层逻辑

传统直板酒精测试仪，握持时重心靠前，手腕需要持续发力保持平衡，长时间极易疲劳。壹零壹工业设计团队彻底打破了这一传统形态，采用枪型握持机身设计，将机身重心与握把的掌心支撑点完全重合，人员单手握持时，手掌可自然贴合握把，无需额外发力，极大降低了长时间手持的肌肉负担。

为了找到最贴合亚洲人手型的握持手感，团队前后制作了多版手模，反复调整握把的弧度、粗细与防滑结构，最终确定的机身尺寸，可实现单手全掌控，哪怕是手型偏小的女性人员，也能轻松握持、稳定操作。

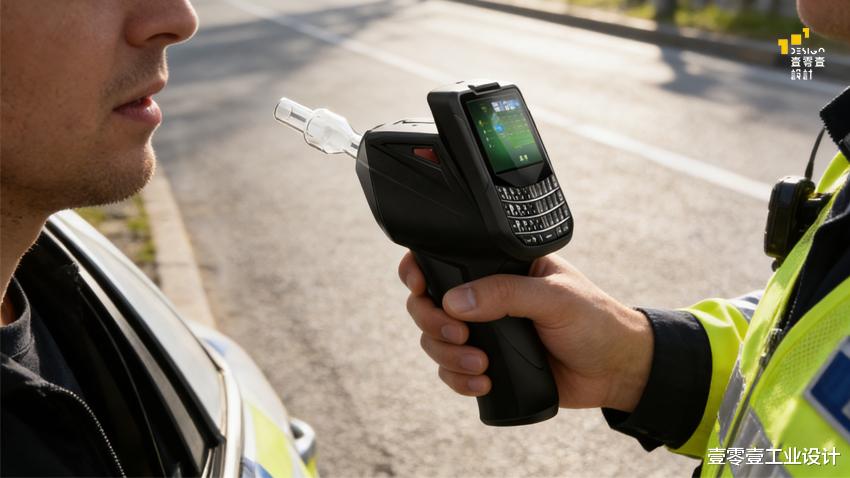

4.2 30°吹气倾角：细节里的极致人性化设计

在现场调研中我们发现，传统酒精测试仪的吹气口多与机身平行，检测时要么人员需要歪动手腕，要么被检测人需要低头配合，极易出现吹气角度不对、气流不足导致的无效检测，严重拖慢效率。

壹零壹工业设计团队通过上百次真人模拟测试，最终确定了30°的最佳人机吹气角度。这个角度下，人员保持自然握持姿势即可完成检测，被检测人无需低头、无需调整姿势，就能自然顺畅地完成呼气，大幅提升了一次检测成功率，也让过程更具人性化。

4.3 扁平化操作逻辑：让现场“盲操作”成为可能

现场环境复杂，车流量大、光线多变，人员无法长时间盯着设备操作。壹零壹工业设计团队基于的标准流程，对本次酒精测试仪工业设计的操作逻辑做了彻底的扁平化重构：

核心功能按键（电源键、复位键、吹管弹出键）全部集中在拇指可及的操作区域，按键做了凸起与触感区分，无需目视即可完成盲操作；

全键盘布局遵循人员的输入习惯，高频按键做了放大与位置优化，哪怕戴着冬季防寒手套，也能精准按下，不会出现误触；

检测流程做了极简优化，开机、录入、吹气、出结果、数据保存，全流程无多余步骤，新手也能快速上手。

4.4 双向信息透明化：让更具公信力

壹零壹工业设计团队始终认为，装备的设计，既要服务人员，也要兼顾被检测人的知情权。双屏设计是本次酒精测试仪设计的核心亮点之一，主屏与客显屏的双向信息同步，让检测过程全程可视化，被检测人可以清晰看到自己的吹气状态和检测结果，无需凑近人员的设备查看，既保持了的规范距离，又从根本上减少了因信息不透明引发的纠纷，让更具公信力。

酒精测试仪设计

五、酒精测试仪设计语言与色彩方案：打造权威与温度兼具的美学

在酒精测试仪设计风格上，壹零壹工业设计团队摒弃了行业内两种极端的设计误区——要么过度军工化的冰冷生硬，要么民用化的廉价轻浮，最终确立了“简洁纯粹，专业权威，兼具温度”的核心设计语言，以一种全新的方式，阐释仪器的形象。

5.1 设计风格：少即是多，功能即美学

我们坚持“每一处造型都服务于功能”的酒精测试仪工业设计原则，摒弃了所有冗余的装饰线条。机身整体以流畅的曲面为基础，搭配利落的几何切割线条，既塑造了产品硬朗、沉稳的力量感，匹配装备的权威属性，又通过曲面的过渡，弱化了工业产品的冰冷感，传递出的人性化温度。

机身侧面的斜面切割，不仅是视觉上的层次提升，更是为了增加握持时的防滑触点，提升操作稳定性；机身的接缝处全部做了隐藏式设计，既提升了产品的一体性，也更好地实现了防尘防水的防护要求；正面的品牌标识与产品型号，采用激光雕刻工艺，长期使用也不会磨损，始终保持专业质感。

5.2 色彩定义：实用为先，质感为辅

在色彩选择上，壹零壹工业设计团队经过多轮测试与场景验证，最终为酒精测试仪确立了“哑光黑为主，金属银点缀，警示红聚焦”的色彩方案，完全适配场景的核心需求。

主体哑光黑：作为装备的核心底色，哑光黑既传递了专业、严谨、权威的产品气质，更解决了核心的场景痛点——哑光材质不会反射夜间警灯、车灯的强光，不会干扰人员查看屏幕，同时耐脏、耐刮擦，能应对户外的各种复杂环境，长期使用依然能保持完好的质感；

金属银装饰件：在吹嘴口、按键边框等位置，用金属银做局部点缀，既区分了功能区域，提升了产品的精致度，又避免了全黑机身的沉闷感，让产品更具设计质感；

警示红功能键：核心功能按键采用高饱和度的红色做视觉聚焦，哪怕在光线昏暗的夜间场景，也能一眼定位核心按键，避免误操作，同时红色也契合场景的警示属性，强化了产品的专业认知。

酒精测试仪设计

六、酒精测试仪工业设计总结

酒精测试仪项目落地后，壹零壹工业设计团队收到了来自一线人员最真实的反馈：“握持舒服，长时间拿不累”“操作快，高峰期也不堵车”“吹着顺，一次就成，被检测人也没意见”。这些反馈，让我们更加坚信，好的工业设计，从来不是设计师的自嗨，而是对场景的敬畏，对用户的理解。

在专业装备的设计领域，壹零壹工业设计团队始终坚持一个理念：工业设计的核心，是解决问题。这款酒精测试仪，我们没有局限于“外观美化”的表层工作，而是深入一线，读懂了产品背后每一个使用者的真实需求，把人机工程、操作效率、场景适配、专业美学做了全维度的融合与平衡。它不仅是一款检测酒精的仪器，更是一线人员的高效工具，是规范化、人性化的具象载体。

在本次酒精测试仪工业设计过程中，我们也不断平衡着各种矛盾：专业性能与便携性的平衡、权威感与人性化的平衡、设计创新与量产可行性的平衡。而所有平衡的标尺，永远是“场景”与“用户”。

工业设计的价值，从来不止于让产品变得好看，更在于让产品变得好用、有用、有温度。这款酒精测试仪，是壹零壹工业设计团队对装备设计的一次全新探索。未来，我们也将继续扎根行业场景，坚持人本设计的初心，为更多领域打造兼具功能价值、商业价值与美学价值的工业产品，让好的设计，真正赋能每一个真实的工作场景，服务每一个真实的使用者。

酒精测试仪设计

七、酒精测试仪工业设计常见问题解答

1. 级酒精测试仪和民用酒精测试仪设计的核心区别是什么？

二者的设计核心逻辑完全不同。民用酒精测试仪设计以便携、家用、低成本为核心，侧重基础检测功能与轻量化外观；而酒精测试仪设计以场景为核心，需要满足高精度检测、高防护等级、长时间连续使用、流程适配、数据可追溯、防纠纷设计等专业要求，同时需要符合装备的国家检测标准，对人机工程、场景适配、量产可靠性的要求远高于民用产品。

2. 酒精测试仪工业设计的核心人机工程要点是什么？

酒精测试仪工业设计的人机工程核心围绕一线场景展开，核心要点包括：一是握持重心优化，解决长时间手持的疲劳问题；二是操作区域的可达性，确保核心按键可单手盲操作，适配戴手套的使用场景；三是吹气角度的人性化设计，提升一次检测成功率；四是视觉信息的易读性，适配户外强光、夜间昏暗等复杂光线环境；五是机身尺寸与手型的适配性，满足不同人员的握持需求。

3. 酒精测试仪的防护设计适配哪些场景？

酒精测试仪的防护设计，全面覆盖一线交通的全场景，包括雨天户外、冬季低温环境、夏季高温暴晒、夜间强光/弱光环境、高峰车流连续检测等场景，机身采用高防护等级结构设计，可应对防尘防水、意外跌落、宽温域运行等复杂工况，同时大容量电池设计可满足全天候户外的续航需求。

4. 酒精测试仪双屏设计的核心优势是什么？

酒精测试仪双屏设计的核心优势有两点：一是提升效率，人员可通过主屏完成全流程操作，无需调整机身角度给被检测人查看结果，不打断流程；二是规避纠纷，客显屏可实时同步吹气状态与检测结果，全程信息透明，被检测人可清晰查看，无需凑近设备，既保持了的规范距离，又从源头减少了因信息不透明、结果不认可引发的纠纷，提升公信力。

5. 装备工业设计中，如何平衡设计创新性与量产可行性？

壹零壹工业设计团队在装备设计中，始终坚持“量产前置”的设计原则，核心平衡方式包括：一是项目启动初期便与结构、供应链团队深度协同，所有创意设计均在量产工艺的框架内进行，避免无法落地的创意；二是优化结构设计，在保证设计效果的前提下，尽量采用成熟的量产工艺，降低开模成本与生产难度；三是通过模块化设计，兼顾设计创新性与后期维护、配件更换的便捷性；四是通过多轮手板验证，提前解决量产过程中可能出现的问题，确保设计方案可稳定落地量产。

6. 酒精测试仪设计中，如何保障连续的使用效率？

在酒精测试仪设计中，我们通过多维度设计保障连续效率：一是一键式吹嘴弹出设计，无需手触拆卸，可快速更换吹嘴，提升连续检测速度；二是全键盘快速录入系统，适配戴手套操作，可快速完成信息录入，缩短单例检测耗时；三是30°最佳吹气角度设计，大幅提升一次检测成功率，减少无效检测的时间损耗；四是扁平化操作逻辑，全流程无多余步骤，人员可快速上手，高效完成连续检测工作。
