炉温测试仪——工业热处理工艺的精准“数据之眼”

在现代化工业生产中，温度是决定产品质量的核心要素之一。无论是电子制造中的回流焊接、波峰焊接，还是汽车零部件的热处理、涂装固化，甚至是航空航天领域的高温合金锻造，温度曲线的精准控制都直接影响着产品的性能、可靠性与使用寿命。炉温测试仪，作为一种可随工件一同进入炉内、全程记录温度变化的精密仪器，已成为工业热处理工艺中不可或缺的质量监测工具。

一、什么是炉温测试仪？

炉温测试仪，又称炉温跟踪仪、温度记录仪，是一种专门用于监测热处理炉内温度分布的精密仪器。它采用多层隔热保护设计，内置高精度热电偶传感器，能够与产品一同通过热处理炉，实时采集并存储温度数据，形成完整的温度曲线报告。

与传统拖线式测温法相比，炉温测试仪无需繁琐的偶线连接，不受炉型限制，可广泛应用于连续式热处理炉、真空炉、钎焊炉、回流焊炉等多种场景。其形成的曲线分析报告能直观呈现炉内温度分布，为工程师提供产品和炉膛的真实温度状态，帮助优化操作参数，通过均衡温度、时间和加热速率，提高线速度和产品质量，实现高效率生产。

二、核心技术优势

现代炉温测试仪通常具备以下技术特点：

1. 多通道灵活配置

支持6至32通道不等，可同时采集多个测温点的数据，满足复杂工艺的监测需求。无论是小型电子模组，还是大型汽车零部件，均可根据工件大小和测温需求灵活配置通道数量。

2. 高精度测量

主流产品精度可达±0.5℃，分辨率0.1℃，测量范围覆盖-200℃至1370℃，满足从低温涂装到高温钎焊的各类工艺需求。

3. 灵活采样速率

采样间隔可从0.05秒至60分钟可调，适应不同工艺节奏。快速升温段可设置高频率采样，保温段则可降低采样频率，优化数据存储空间。

4. 大容量存储

可存储16次以上测试数据，每次测试可包含数万至数百万个数据点，支持连续多次测试，无需频繁导出数据。

5. 多种启动方式

支持按键启动、延时启动、温度启动三种模式，灵活适应不同测试场景。温度启动模式下，仪器可自动感知炉温上升，在达到设定温度时自动开始记录。

6. 高温防爆电池

采用耐高温防爆锂电池，可反复充电使用，确保在恶劣热环境下的安全运行。部分高端型号还支持一次性高温干电池方案，满足超长时间测试需求。

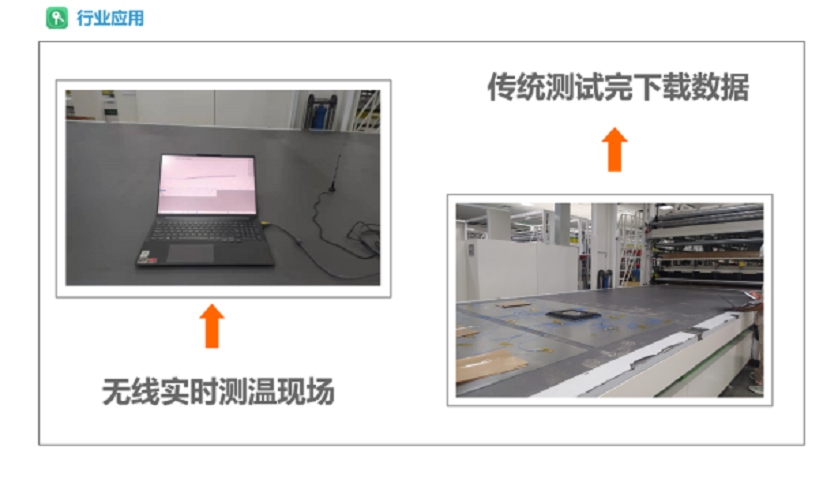

7. 无线实时传输

部分型号支持2.4GHz ZigBee协议无线传输，可在测试过程中实时监看温度变化，无需等待出炉即可掌握关键数据。同时支持485接口和Modbus协议，可对接PLC实现智能化集成。

8. 断电保护

独有的断电保护功能，即使仪器在测温过程中出现意外断电，也会瞬间把数据保存下来，确保测试数据不丢失。

三、隔热保护——核心技术壁垒

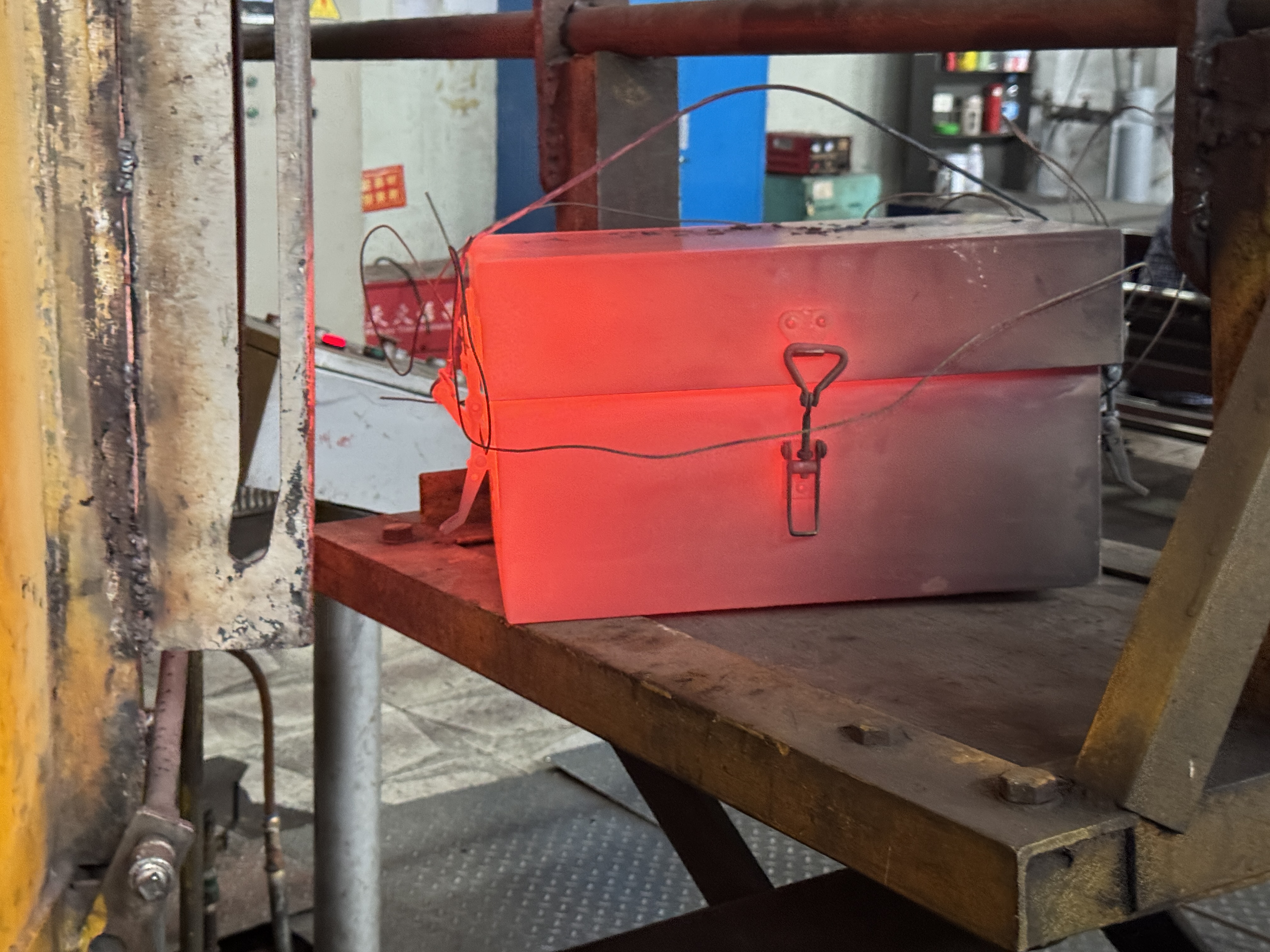

炉温测试仪的耐用性，关键取决于隔热盒的性能。优质隔热盒采用310S不锈钢外壳与德国进口纳米隔热材料，结合专利吸热装置和高温进口隔热布，形成多重耐温保护结构。

根据应用场景不同，隔热盒可定制不同耐温等级：

电子制造场景：300℃-350℃，20-60分钟，适用于回流焊、波峰焊

汽车零部件热处理：600℃-800℃，2-10小时，适用于铝合金固溶时效

高温钎焊工艺：1000℃-1200℃，60-90分钟，适用于汽车散热器、新能源水冷板钎焊

特殊高温场景：可定制更高耐温等级，满足特种工艺需求

隔热盒设计寿命可达10000次，抗氧化性能强，防护能力出色。部分高端型号还支持下水淬火功能，满足铝合金热处理后的快速冷却监测需求。

四、热电偶类型与选型

热电偶是炉温测试仪的“感官神经”，不同分度号的热电偶适用于不同测温场景：

K型热电偶（-200~1370℃）

使用量最大，占到总量的90%以上。价格低廉，购买方便，抗氧化强。在800℃以下的测温中，稳定性好，精度高，近似于线性。超过1000℃以上性能下降，不能长期使用。

N型热电偶（-200~1300℃）

在400℃到1300℃区间内稳定性好，抗氧化强，重复使用性比较好，高温状态下比K型热电偶稳定。缺点是低温段非线性误差较大，价格较高。

S型热电偶（-50~1768℃）

材质为铂铑合金，电性能最稳定，抗氧化性能极强，可在1300℃下长期使用，是所有热电偶中精度最高的。缺点是价格较高，适用于高要求工艺。

T型热电偶（-200~350℃）

主要应用于300℃以下的环境，温度过高会导致氧化损坏，特点是在低温环境下准确度非常高。

E型热电偶（-270~1000℃）

适用于氧化和还原气氛中使用，稳定性较强。

J型热电偶（-200~800℃）

材质为铁和康铜合金，抗氧化性差，容易损坏，国内使用较少。

R型热电偶（-50~1760℃）

与S型热电偶性能相似，国内应用极少，日本应用较多。

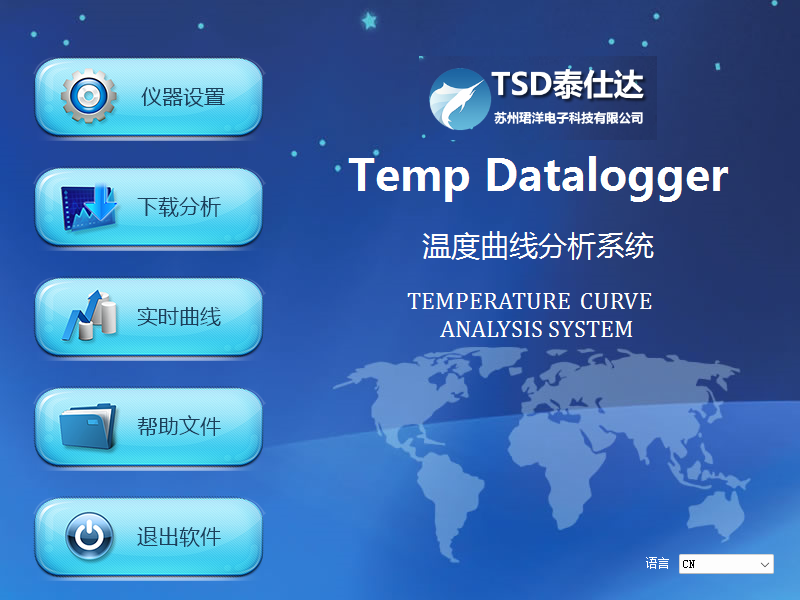

五、软件分析系统——数据价值的挖掘者

温度数据的采集只是第一步，真正创造价值的是数据分析。现代炉温测试仪配套的智能分析软件通常具备以下功能：

基础分析功能

温度曲线随意放大缩小，局部细节清晰可见

自动计算峰值温度、升温斜率、升温时间等关键参数

多区间温度分析，任意时间点温度标注

添加文字、横线、竖线，方便进行工艺标注

高级分析功能

自动显示任何时间点的各通道温度数据

计算多区间温度上升时间与斜率

设置背景温度曲线进行多组曲线对比

PWI工艺窗口指数判定功能，自动识别工艺偏差

波峰焊预热和锡炉分开分析

曲线的任意截取分析功能

报告与输出功能

可直接打印测试报告或输出电子档

报表可生成PDF、Word、图片等多种格式

分析界面可插入现场测试照片

数据可导出CSV文件，便于进一步处理

特色功能

独有的隐藏式时间修改功能，曲线修改功能，可对测试数据微调

模拟曲线功能，工艺优化前可模拟测试

软件终身免费升级

支持软件定制，可根据客户要求开发专属功能

部分高端软件还具备3D热分布图功能，可直观呈现炉内温度分布，支持旋转查看，辅助工艺优化。内置多种行业工艺参数模板，方便用户快速调用。

六、广泛应用领域

炉温测试仪的应用领域极为广泛，涵盖电子制造、汽车工业、航空航天、冶金、玻璃、陶瓷、食品加工等多个行业。

电子制造领域

在SMT回流焊和波峰焊工艺中，炉温测试仪是调整焊接参数、确保焊点质量的关键工具。通过监测PCB板在炉内的温度变化，可优化预热区、回流区、冷却区的温度设置，避免冷焊、虚焊、元件热损伤等质量问题。

汽车工业领域

从车身涂装、电子元件的回流焊、铝合金轮毂热处理，到冷凝器的钎焊工艺，都需要炉温测试仪进行温度监测。在铝合金热处理中，炉温测试仪可全程跟踪固溶、淬火、时效三段工艺，帮助优化力学性能。

新能源领域

随着新能源行业的兴起，炉温测试仪在新能源水冷板、储能水冷板等部件钎焊工艺中发挥着重要作用。多通道测试可同时监测多个焊点温度，确保焊接质量一致性。

航空航天领域

在高温合金热处理、真空钎焊等高端工艺中，炉温测试仪的精度和稳定性直接关系到航空部件的性能与安全性。

轴承热处理领域

在轴承热处理工艺中，炉温测试仪可监测整个热处理过程的温度变化，确保产品硬度和组织均匀性，提升轴承使用寿命。

七、选型考量因素

选择炉温测试仪时，应综合考虑以下因素：

1. 温度范围与精度

确保仪器测量范围覆盖当前及未来工艺的最严苛要求。高精度型号适合航空航天、医疗器械等高标准行业。

2. 通道数量

根据工件大小和测温点位需求选择合适的通道数量。小型电子模组可选择6-9通道，大型汽车部件可选择12-16通道。

3. 隔热性能

匹配实际炉温与测试时长。回流焊可选择300-350℃级别，铝合金热处理可选择600-800℃级别，高温钎焊需1000℃以上级别。

4. 数据传输方式

是否需要无线实时监测？是否需要对接PLC？根据产线自动化程度选择合适的数据传输方案。

5. 软件功能

分析能力是否满足工艺优化需求？是否支持PWI判定？是否可导出多种格式报告？

6. 热电偶类型

根据测温范围和精度要求选择合适的热电偶类型，K型适用最广，S型精度最高。

7. 售后服务

校准、维修、软件升级等支持能力。是否提供CNAS认证证书？是否提供现场培训？

8. 定制能力

隔热盒尺寸是否可定制？软件功能是否可定制？是否支持特殊工艺需求？

八、供货与培训

正规供应商通常提供完整的供货清单，包括：

炉温测试仪主机

无线实时接收显示终端（可选）

手提箱

操作说明书（含保修卡）

软件U盘

合格证

数据线

热电偶（按通道数配置）

高温手套

高温隔热箱

CNAS认证证书（可选）

交货周期通常为7-15个工作日，供应商应提供现场或视频培训，内容包括仪器使用方法、注意事项、性能特点、使用维护保养等，确保客户指定人员掌握仪器的使用与维护。

九、售后服务保障

优质供应商应提供完善的售后服务：

免费保修期：自验收日起12个月（部分型号可达3年），正常使用范围内故障免费维修

终身维护：超过保修期后，继续提供维修服务，仅收取成本费用

故障响应：拨打客户维修电话，快速响应处理

十、结语

在智能制造的时代背景下，炉温测试仪已不仅仅是温度的记录者，更是工艺优化的得力助手。它以精准的数据、稳定的性能和智能的分析，助力企业实现热处理工艺的数字化、可视化和智能化升级。

选择一款适合的炉温测试仪，是对产品质量的根本投资，也是提升工艺竞争力的长远布局。无论是电子制造中的回流焊工艺，还是汽车零部件的热处理工艺，亦或是航空航天领域的高端制造，可靠的炉温测试仪都将成为您工艺优化之路上的忠实伙伴。

让每一度温度都为您所用。
