超细水泥灌浆料是由超细水泥、矿物掺合料、微膨胀剂、流变改性剂等复合而成的无机刚性灌浆材料，核心优势是粒径超细、可灌性强、微膨胀无收缩、结石体高强耐久，适配细微裂隙加固、防渗堵漏与结构补强等场景。

典型适用场景

1. 结构裂缝修补：混凝土梁柱、隧道衬砌、大坝坝体等宽度 0.1–3mm 裂缝灌注，恢复整体性与抗渗性。

2. 地基与基础加固：软弱土层、流沙层、岩溶空洞的固结，提高地基承载力与抗液化能力。

‍3. 地下工程防渗：地下连续墙接缝、地铁管片环缝、基坑帷幕注浆，形成封闭止水体系。 4. 设备与管道回填：精密设备基础、管廊缝隙、钢构件外包填充，确保界面密贴与长期稳定。

施工关键要点

1. 材料制备

◦ 水灰比 0.5–1.0（缝隙注浆 0.6–0.8，渗透注浆 0.8–1.2），按配比先加水后加粉，电动搅拌 2–3min 至均匀。

◦ 搅拌后 30min 内用完，超时作废浆处理，避免堵管与强度损失。

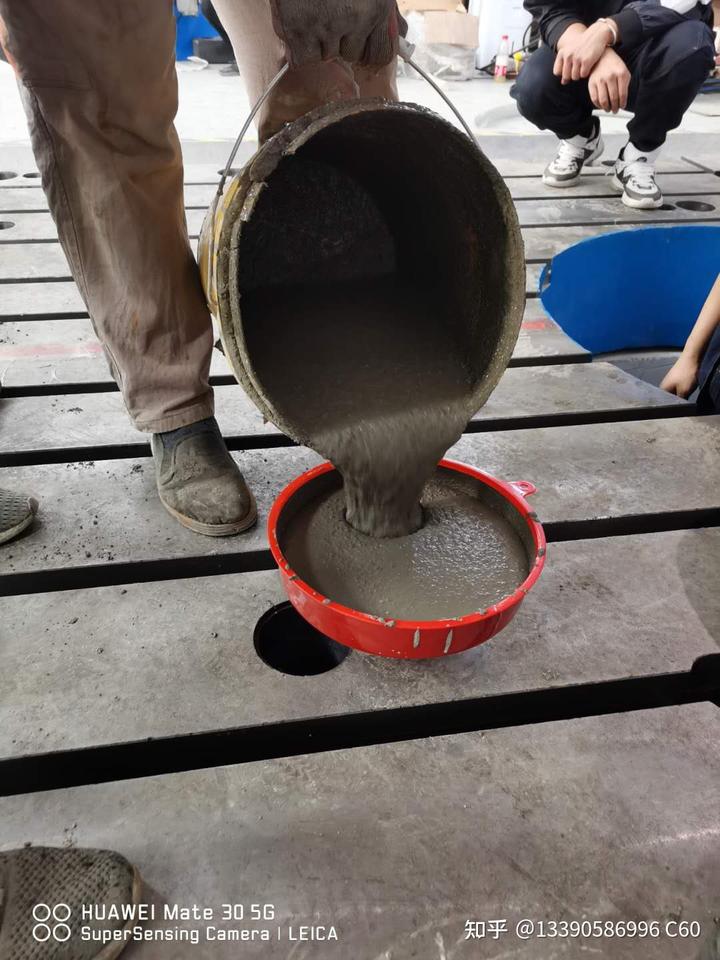

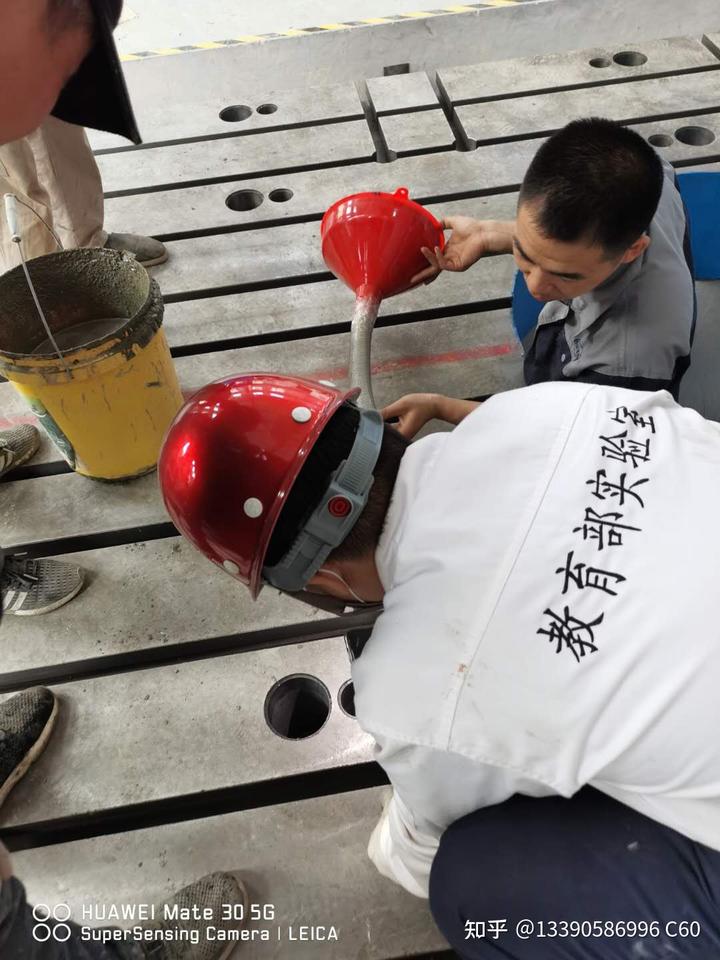

2. 注浆工艺

◦ 预埋注浆嘴，间距 300–500mm，从低处向高处、从远端向近端递进灌注。

◦ 压力控制：裂隙注浆 0.1–0.3MPa，地基加固 0.3–0.5MPa，避免超压胀裂结构。

◦ 终灌标准：相邻嘴出浆且压力稳定 3–5min，或吸浆量≤0.1L/min 维持 10min。

3. 养护与防护

◦ 初凝后保湿养护≥7d（夏季喷雾、冬季保温），避免早期失水开裂。

◦ 接触油污时选用抗油渗型，酸碱环境需配套防腐涂层。

参考标准与选型建议

1. 执行标准：JC/T 986–2018《水泥基灌浆材料》、GB/T 50448–2015《水泥基灌浆材料应用技术规范》。

2. 选型要点

◦ 裂缝宽度＜0.1mm：选 D50≤3μm、比表面积≥1000㎡/kg 的超细型，必要时复配高效减水剂。

◦ 裂缝宽度 0.1–3mm：选通用型（比表面积 800–1000㎡/kg），控制水灰比 0.6–0.8。

◦ 地下防渗：优先选抗渗≥P12、膨胀率 0.02%–0.05% 的型号，配套双液注浆工艺。

◦ 快速抢修：选 1d 抗压≥25MPa、初凝 3–6h 的早强型，

‍常见问题与注意事项

• 堵管风险：搅拌不均、超时使用、杂质混入是主因，需严格控制搅拌质量与灌注时效。 • 强度不足：水灰比过大或养护不良，应按厂家配比加水，确保保湿养护≥7d。
