‍在射频微波系统中，功放与天线之间线缆太长，会导致发射功率被吃掉、覆盖距离上不去、接收灵敏度变差、系统效率极低。但是很多情况因为布线限制，不得不拉长距离。这种情况在实际应用中非常常见，那么应当如何解决呢，今天我们就来了解一下。

选用低损耗的电缆组件

实际应用中可选用低损耗电缆。这种线缆的屏蔽层通常采用多层编织加铝箔的结构，不仅损耗低，抗干扰能力也更强。如果空间允许，还可以考虑半柔或半刚电缆，它们的尺寸更紧凑，电气性能也更稳定，适合对相位一致性有要求的阵列天线系统。

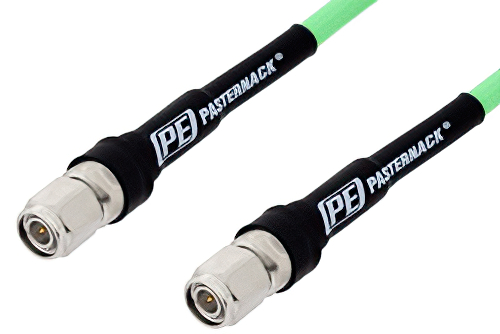

低损耗测试电缆组件，TNC 公头转TNC 公头，使用 PE-P300LL同轴电缆，RoHS

精密连接器

建议优先选用精密连接器，比如精密连接器，其接触件采用铍铜合金镀金，配合PTFE绝缘子，驻波比在3GHz以下通常能控制在1.15以内。安装时务必使用力矩扳手按规范拧紧，过松会导致接触电阻增大，过紧则可能损坏螺纹或压缩绝缘体，反而引入新的失配。

系统层面的补偿措施

如果线缆长度确实无法缩短，且更换低损耗线缆后衰减仍超出系统余量，可以考虑在功放输出端适当提高驱动电平，或者在天线前端增加低噪声放大器来补偿接收链路的损耗。但这两种方法都有前提：功放不能长期工作在压缩区，否则会产生非线性失真；低噪放的噪声系数和线性度也要与系统匹配，否则可能引入新的干扰。

另一个是线缆的弯曲半径。过度弯折会改变电缆的几何结构，导致局部阻抗突变和附加损耗。低损耗电缆通常有明确的最小弯曲半径要求，一般是外径的10倍左右，布线时要用弯管器或固定夹具来保证弧度。

选型建议

在确定线缆方案前，建议先用矢量网络分析仪实测整条链路的插入损耗和驻波比，实际环境中的温度变化、弯曲状态和连接器老化都会影响最终性能。

总之，线缆太长导致的衰减核心在于选对线缆、做好连接、留足系统余量。选用合适的射频器件，使功放与天线之间的效率会大幅提升。
