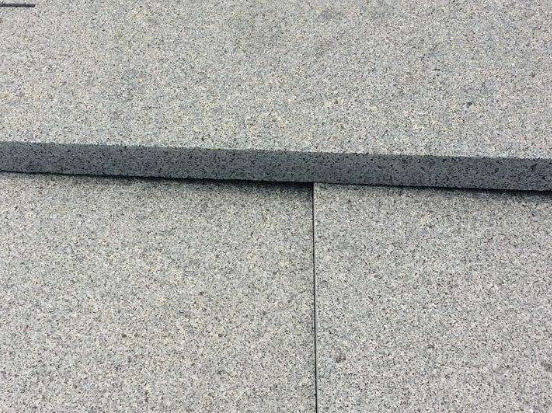

干挂石材不是越厚越稳，也不是龙骨越密越牢。真正起决定作用的是花岗岩板在风荷载与自重组合下的弯曲应力分布，以及龙骨支点对板材中性轴的约束效率。JGJ

133-2001第5.4.3条明确：25mm厚花岗岩板在常规风压区（≤0.8kN/m²），横向龙骨最大间距不得大于1200mm；竖向龙骨间距则需同步控制在≤1000mm——这个数值福建白麻、山东白麻、四川雅安红三类花岗岩的抗弯强度实测均值（12.6～14.3MPa）与弹性模量（52～58GPa）代入板式受弯公式反推所得。

厚度变化直接改变截面惯性矩。20mm板较25mm板惯性矩下降36.8%，同等荷载下挠度增幅达1.8倍。北京某超高层项目曾采用20mm芝麻黑干挂，龙骨按1200mm×1200mm布置，交付后第三年局部出现0.8mm级可见波纹变形。复测发现，该区域风振频率与龙骨网格固有频率接近，形成微幅共振放大效应。调整方案并非简单加密龙骨，而是将板厚升至25mm，龙骨间距改为1000mm×900mm，共振消失。这说明：厚度与间距必须协同校核，单点优化无效。

30mm花岗岩板并非万能解。其自重增加42%，对挂件剪切力提升显著。按GB/T

21086-2007附录D验算，30mm板在1000mm竖向间距下，单个不锈钢T型挂件承受剪力达1.92kN，已逼近国产304不锈钢挂件屈服临界值（2.1kN）。此时若再缩小龙骨间距，剪力分配不均反而加剧局部应力集中。

现场可操作的三步校核法：

第一步，查板源。同一矿脉不同层位花岗岩抗弯强度离散度可达±18%。要求供应商提供当批次岩板第三方检测报告（CMA章），重点核对弯曲强度实测值是否≥12MPa；低于此值，25mm板须按20mm工况控制间距。

第二步，量风区。非标准风压区需修正：沿海Ⅰ类地区（基本风压1.1kN/m²）下，25mm板横向龙骨间距上限应从1200mm下调至1000mm；高寒地区冬季温差超60℃时，竖向间距宜比常温值收紧10%，防止热胀冷缩反复剪切挂件。

第三步，验挂点。每块板至少2个横向挂点、上下边各1个竖向挂点。挂点中心距板边≤150mm，但不得小于80mm——过近易致板边崩角，过远削弱边缘约束。实测表明，挂点距板边120mm时，四角应力峰值最低，为最优平衡点。

龙骨材质影响不可忽视。镀锌方管Q235B与铝合金6063-T5在相同截面下，前者刚度高约2.3倍，但热膨胀系数仅为后者1/3。北方冬季-25℃环境下，铝合金龙骨收缩量达2.1mm/m，若按常温间距安装，低温时花岗岩板与挂件间将产生间隙，失去有效约束。此时即使板厚30mm，实际承载能力反低于25mm+镀锌钢龙骨组合。

一个易被忽略的细节：龙骨间距指中心距，而非净距。现场放线若以龙骨外皮为基准，误差累积后可能导致整面墙龙骨网格偏移，进而使某几块板实际跨距超限。建议用激光投线仪统一投设龙骨中心线，误差控制在±1.5mm内。

外墙干挂石材龙骨间距与花岗岩板厚关系的本质，是材料刚度、构件几何、环境荷载三者在真实边界条件下的力学耦合。它不靠经验估算，而依赖可验证的参数输入与分项验算。每一次龙骨定位、每一块板厚选择，都在重新定义这块石头与风、与重力、与时间之间的契约。
