台积电，终于摊牌了。他们亲口承认，那个支撑着英伟达所有AI芯片的封装技术，已经到头了。用了几十年的硅基板，太小，太贵，像个越来越挤的旧屋子，再也装不下AI的野心。
就在上周，台积电在股东会上直接宣布，支撑高端AI芯片的硅基板封装技术已经触顶，新一代玻璃基板CoPoS进入试产阶段。表面上只是技术升级，但我认为它背后透露出更深的产业信号：全球AI算力竞争正在重塑半导体生态，而高端芯片的供应链安全，也成为新的战略焦点。

过去十几年，高端GPU和AI芯片几乎全靠硅基板承载，圆形晶圆的物理极限让芯片规模难以无限扩大。硅基板的成本高、容错低、扩展受限，堆算力就像在老楼里装超大型设备，再怎么改造也很难满足AI大模型和超算增长的需求。在我看来，这种技术瓶颈长期被忽略，却在AI算力暴涨下突然显形，直接暴露了全球产业链潜在的脆弱性。

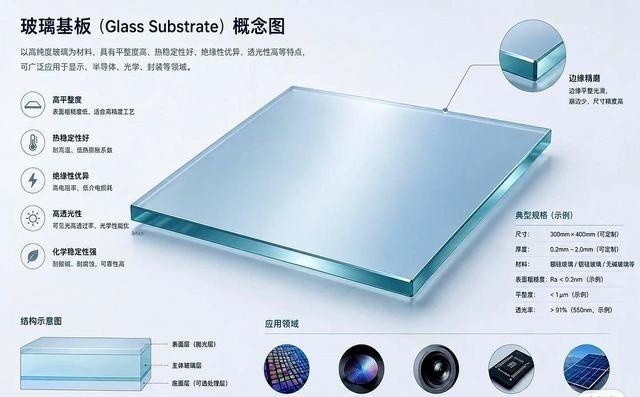

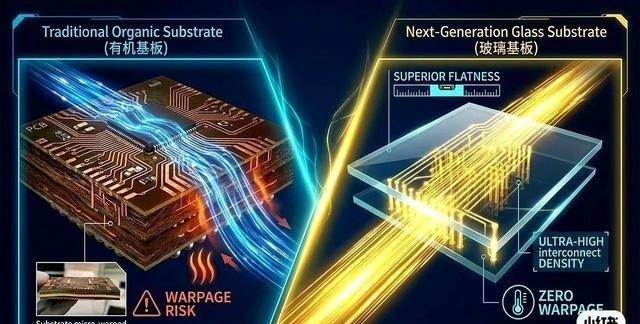

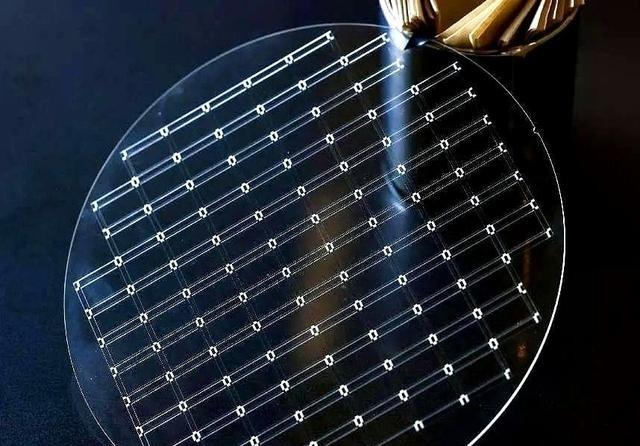

玻璃基板CoPoS的核心创新，是将圆形硅晶圆换成310×310毫米方形玻璃面板。单块基板可同时封装更多核心，热膨胀稳定，信号延迟更低。对AI芯片来说，这意味着算力密度能大幅提升，芯片运行更可靠，同时降低因多块硅拼接带来的良率风险。我认为，这不仅是一场技术迭代，更是对全球AI算力上限的一次直接冲击。
成本和供应方面，玻璃基板优势明显。玻璃材料易得、价格低廉，制作工艺也比硅基板简单。长期来看，高端AI芯片封装成本或将下降20%，产能瓶颈可能得到缓解。对于中国半导体和AI产业，这意味着有机会在全球供应链受控的情况下，获得更可预测、更可承载的算力支持，为国产AI应用提供更稳固基础。

从国际角度看，英特尔和三星都已押注玻璃封装，计划在未来几年大规模量产。我认为，这不仅是产业趋势，更暗示了高端封装正在形成新一轮战略壁垒。掌握玻璃基板技术的企业和国家，将在AI算力竞争中占据主动。对中国来说，要警惕技术依赖风险，同时积极推进自主封装技术研发，以确保在全球供应链波动中有足够韧性。

值得注意的是，台积电的玻璃基板试产并不意味着立刻量产落地。技术稳定性、客户适配、良率调试都需要2到3年时间。这段窗口期，对全球半导体布局格局尤为关键。在我看来，这段时间正是中国和其他国家布局自主材料和封装技术、抢占未来算力制高点的机会期。

综合来看，玻璃基板不仅解决了尺寸、成本和性能三重瓶颈，更潜在改变全球AI算力竞赛的格局。真正值得关注的，是谁能掌握量产节奏，谁能在技术迭代中保持供应链自主和安全。未来几年，全球高端芯片的战略权重和竞争格局，很可能围绕玻璃封装技术展开，而中国在这场变革中既面临挑战，也拥有可争取的主动空间。
