1. DIP封装（双列直插）
全称：Dual In-line Package 特点：双列直针，间距大，可手工焊接、维修方便，成本低但体积大、集成度低 适用：实验开发板、早期单片机、直插元器件

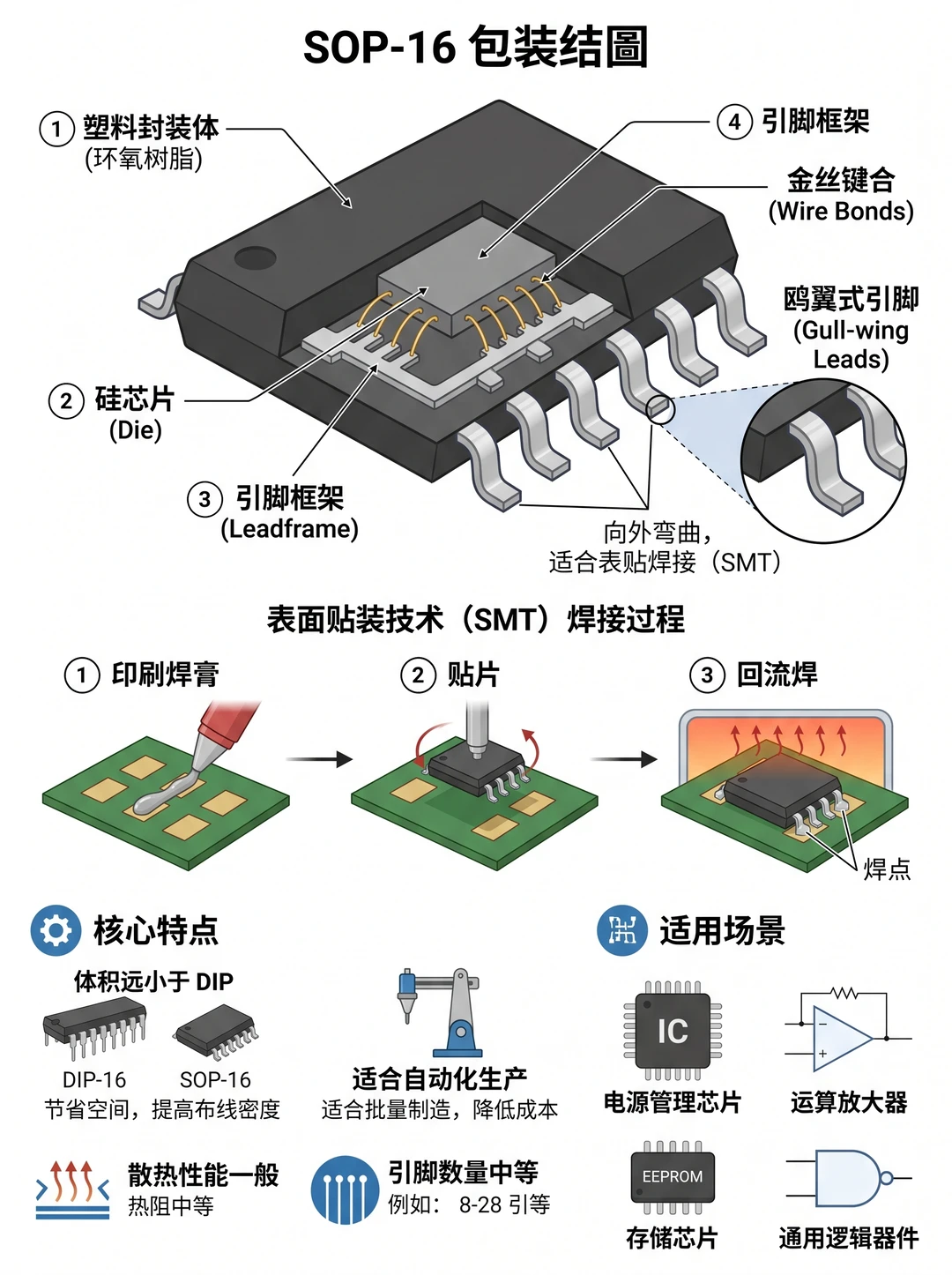

2. SOP封装（小外形）
全称：Small Outline Package 特点：两侧鸥翼式短引脚，贴片焊接，体积远小于DIP，适合批量生产 适用：电源管理芯片、运算放大器、存储芯片

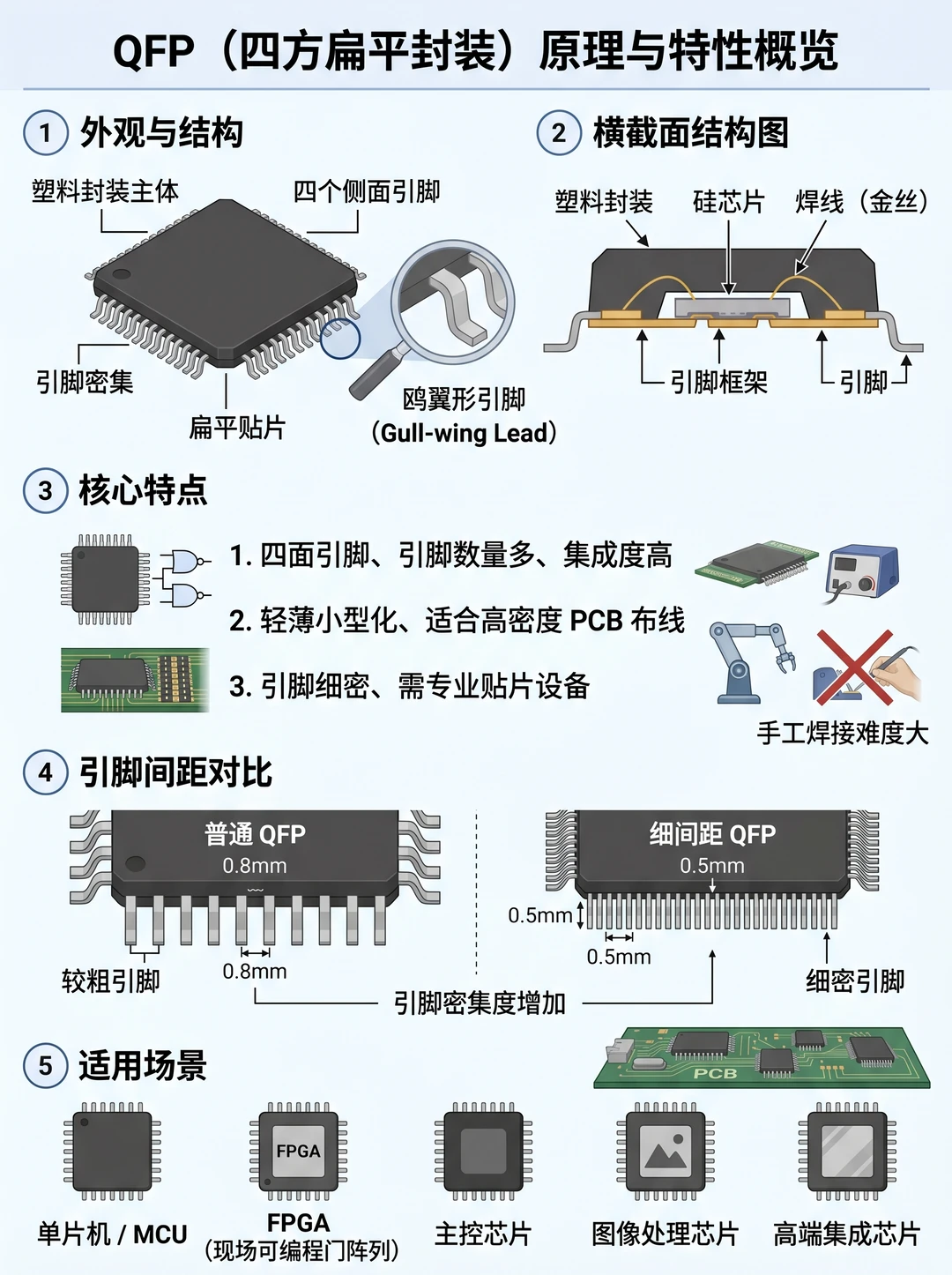

3. QFP封装（四方扁平）
全称：Quad Flat Package 特点：四面引脚密集，集成度高，轻薄，需专业设备焊接 适用：MCU、FPGA、主控芯片、图像处理芯片

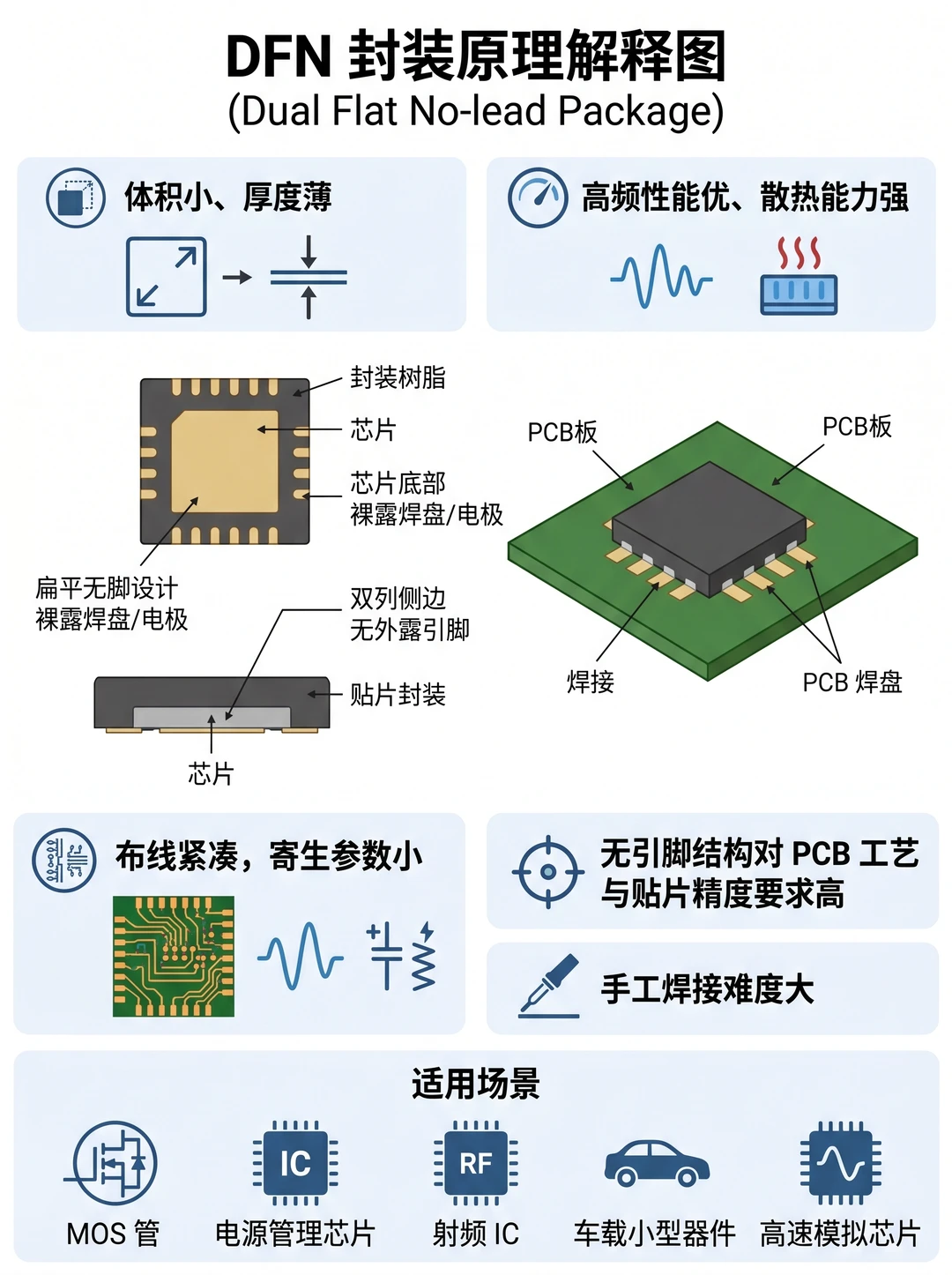

4. DFN封装（双列无引脚）
全称：Dual Flat No-lead Package 特点：无外露引脚，超薄散热好，高频性能优，对贴片精度要求高 适用：MOS管、射频IC、车载小型器件

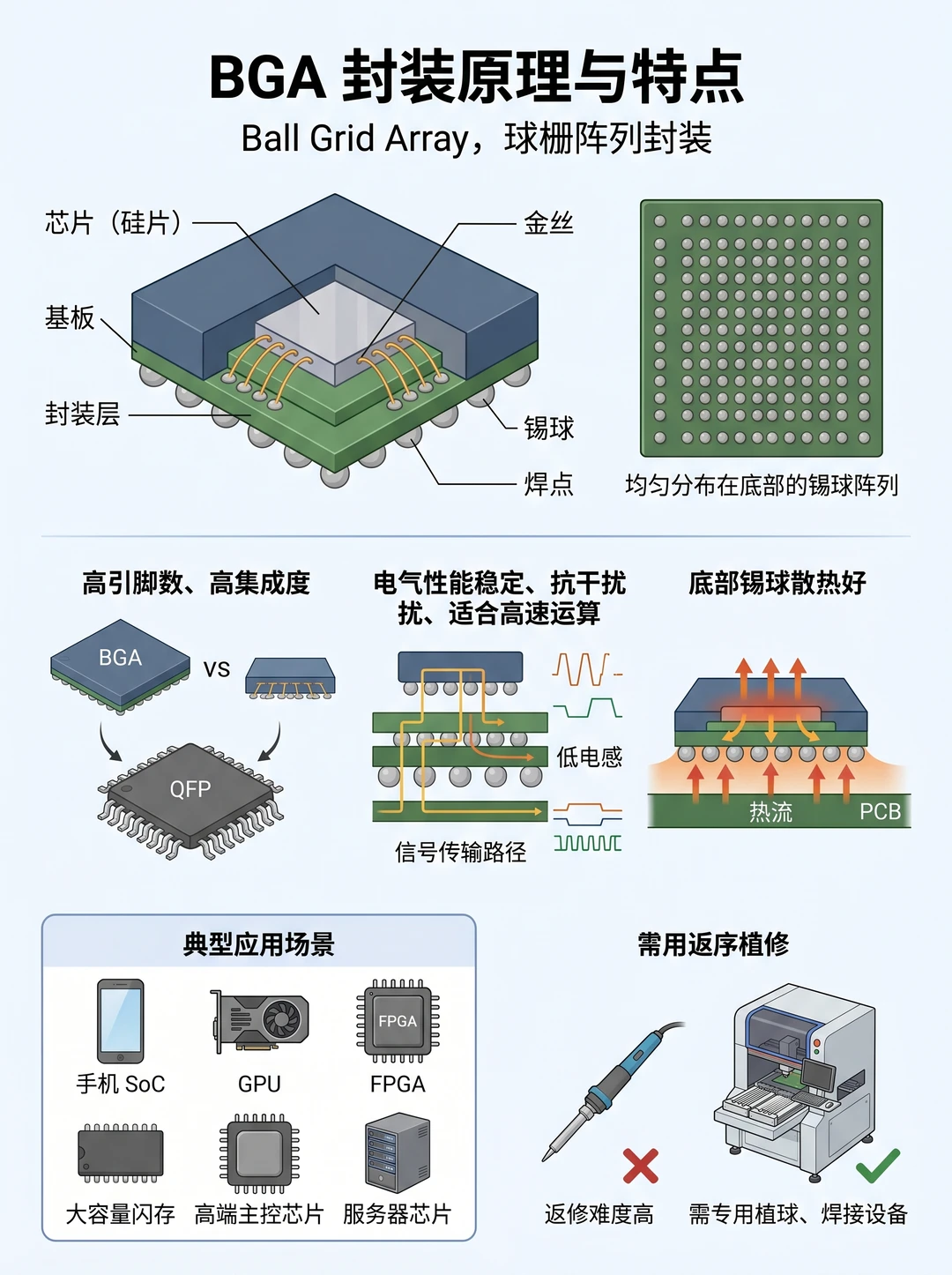

5. BGA封装（球栅阵列）
全称：Ball Grid Array 特点：底部锡球阵列，引脚多、集成度极高，散热好但返修难 适用：手机SoC、GPU、服务器芯片、大容量闪存

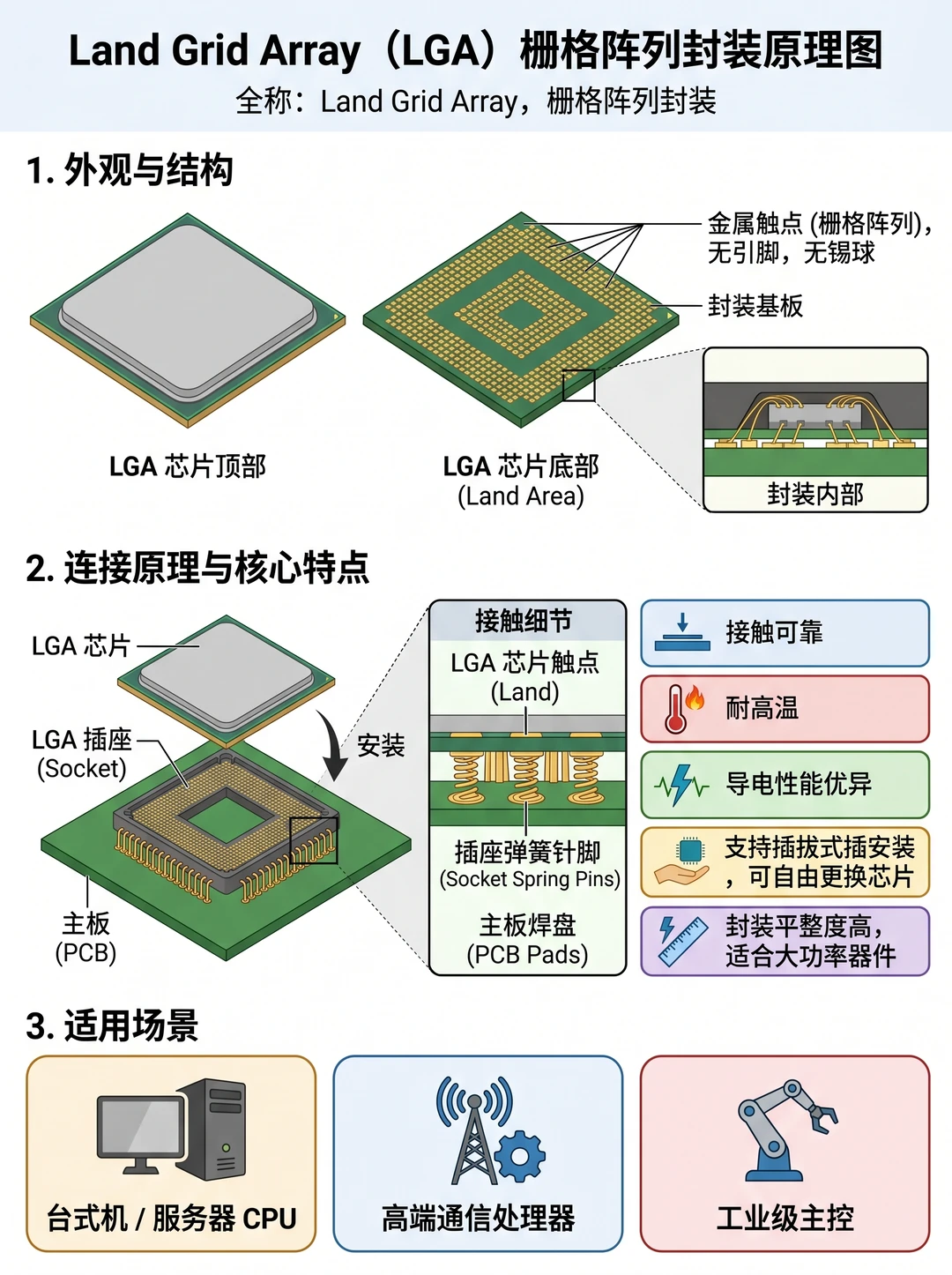

6. LGA封装（栅格阵列）
全称：Land Grid Array 特点：底部金属触点，无引脚可插拔，接触可靠、耐高温 适用：台式机/服务器CPU、工业级主控

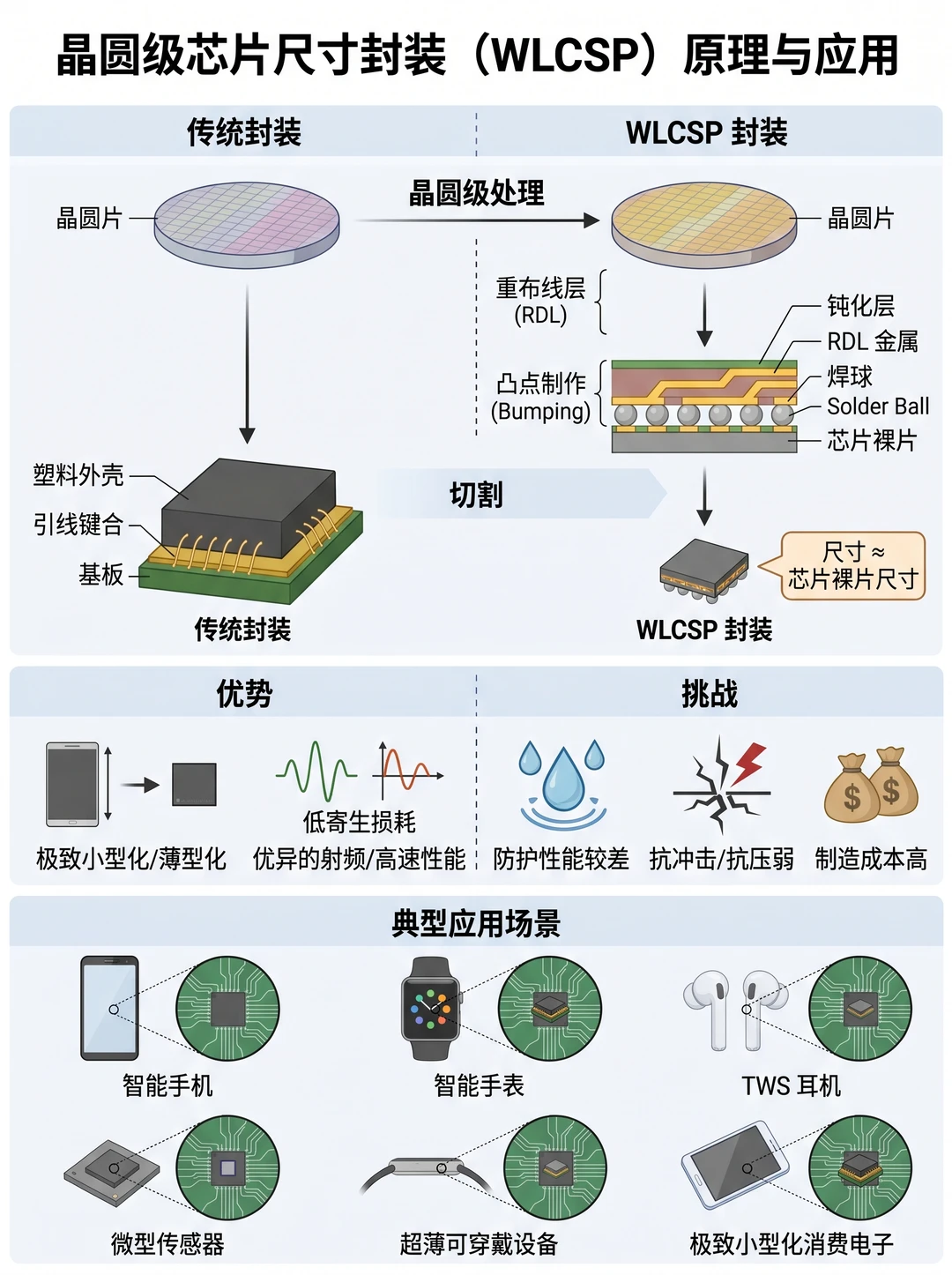

7. WLCSP封装（晶圆级）
全称：Wafer Level Chip Scale Package 特点：封装尺寸≈芯片裸片，最小最薄，高频性能顶尖但防护差 适用：手机、智能穿戴、微型传感器
💡新手速记：直插看DIP，普通贴片看SOP/QFP，高端高集成看BGA/LGA，极小尺寸看WLCSP/DFN
