‍在搭建无人机系统中，除了考虑无人机对重量的敏感度外，连接线缆的选择非常重要。因为线缆的重量、柔韧性和信号损耗，直接影响飞行时间、图传稳定性甚至飞控的抗干扰能力。今天我们来详细说说。

1）重量

无人机对重量极其敏感，线缆每轻一克，对续航和机动性都有正向贡献。但“轻”不能以牺牲结构强度和信号完整性为代价。过细的线缆虽然轻，但屏蔽层可能不足，容易在高频段产生额外损耗，甚至成为干扰源。

真正适合无人机图传的线缆，需要在导体截面积、屏蔽结构和外被材料之间找到平衡。例如，采用多股细铜丝绞合的导体，比单股硬线更耐弯折，适合频繁调整天线角度的场景；外被选用TPE或硅胶材质，能在低温下保持柔软，避免低温脆裂或高温软化。在满足功率与损耗前提下，线径越细越好，不盲目加粗。

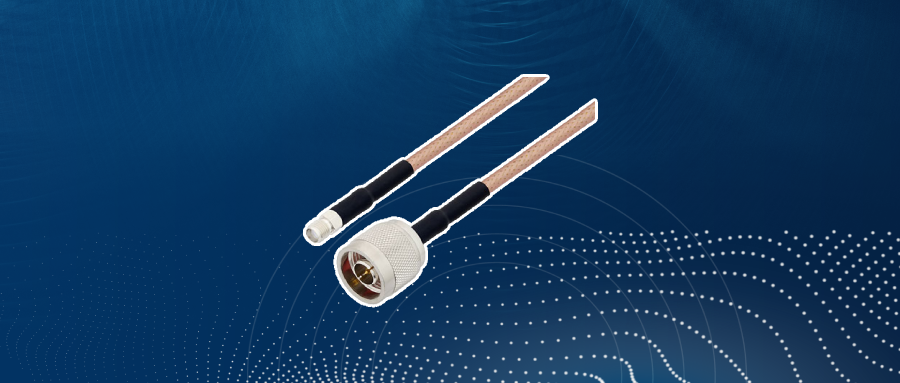

SMA 母头转N型公头电缆组件，同轴电缆PE-P195，带热缩套管

2)信号损耗

图传信号在高频段（如5.8GHz）对线缆损耗非常敏感。普通RG174线缆在5.8GHz下每米损耗可达1.5dB以上，若使用3米长线，信号衰减接近5dB，相当于发射功率缩水近70%。而低损耗线缆如LMR-200或PE-C300，同频段每米损耗可控制在0.6dB以内，3米线损仅约1.8dB，图传距离和抗干扰能力显著提升。

选型时需注意：线缆的标称损耗值通常基于理想测试条件，实际安装中弯曲、挤压、靠近金属件都会增加额外损耗。建议预留20%-30%的损耗余量，尤其在长距离或高功率图传系统中。同样线径下，低损线能传更远、画面更稳。根据距离控制长度，尽量短，越短越轻、损耗越小。

3)接口

无人机上很常见的是SMA、RP-SMA、MMCX等接口在无人机上都很常见，但不同接口的机械强度和防水性能差异很大。SMA接口螺纹连接，抗振动能力强，适合主图传天线；MMCX为卡扣式，插拔方便但长期振动易松动，适合内部短跳线。些接头体积小、重量轻、适合板载与紧凑安装，锁紧可靠，抗振不松脱。注意极性配对，避免接错。

4）屏蔽

无人机内部有电机、电调、GPS、飞控，干扰复杂。线缆双层屏蔽，抑制干扰，保证图传干净不卡顿；接头屏蔽连续接地，提升抗干扰能力。
