玻璃基板TGV垂直互连：先进封装下的隐藏赛道

AI算力芯片持续迭代升级，高密度、高带宽、低损耗成为先进封装的核心刚需。传统有机基板、硅中介层的物理瓶颈日益凸显，已难以适配高阶Chiplet异构集成与高速算力封装需求。当前市场资金扎堆光模块、服务器等终端硬件，却普遍忽视先进封装上游核心材料与工艺环节，形成明显的市场认知差，而TGV玻璃基板垂直互连，正是被严重低估的先进封装隐形黄金赛道。

一、TGV核心价值：突破传统封装技术瓶颈

TGV全称玻璃通孔垂直互连技术，是后摩尔时代封装材料革新的核心路径，也是目前玻璃基板实现芯片高密度垂直电气连接的唯一核心工艺。其原理是通过在超薄玻璃基材上完成激光打孔、微孔蚀刻、金属填孔、布线钝化等精密工序，搭建芯片上下层垂直导电通路，彻底解决传统封装痛点。

对比传统方案优势极其突出：传统ABF有机载板热膨胀系数与硅芯片匹配度差，高温工况极易翘曲变形，直接影响高端算力芯片封装良率；硅中介层性能优异但造价高昂、尺寸受限，难以规模化普及。而TGV玻璃基板具备低介电损耗、高热稳定性、平整度高、可大尺寸量产、成本可控的核心优势，介电常数仅为硅的三分之一，信号损耗大幅降低，完美适配AI高速算力、高频传输、异构集成的严苛需求，是英伟达、英特尔、台积电、三星全球巨头集体卡位的下一代封装核心技术。

二、全产业链拆解：十大核心工序，国产化链条完整成型

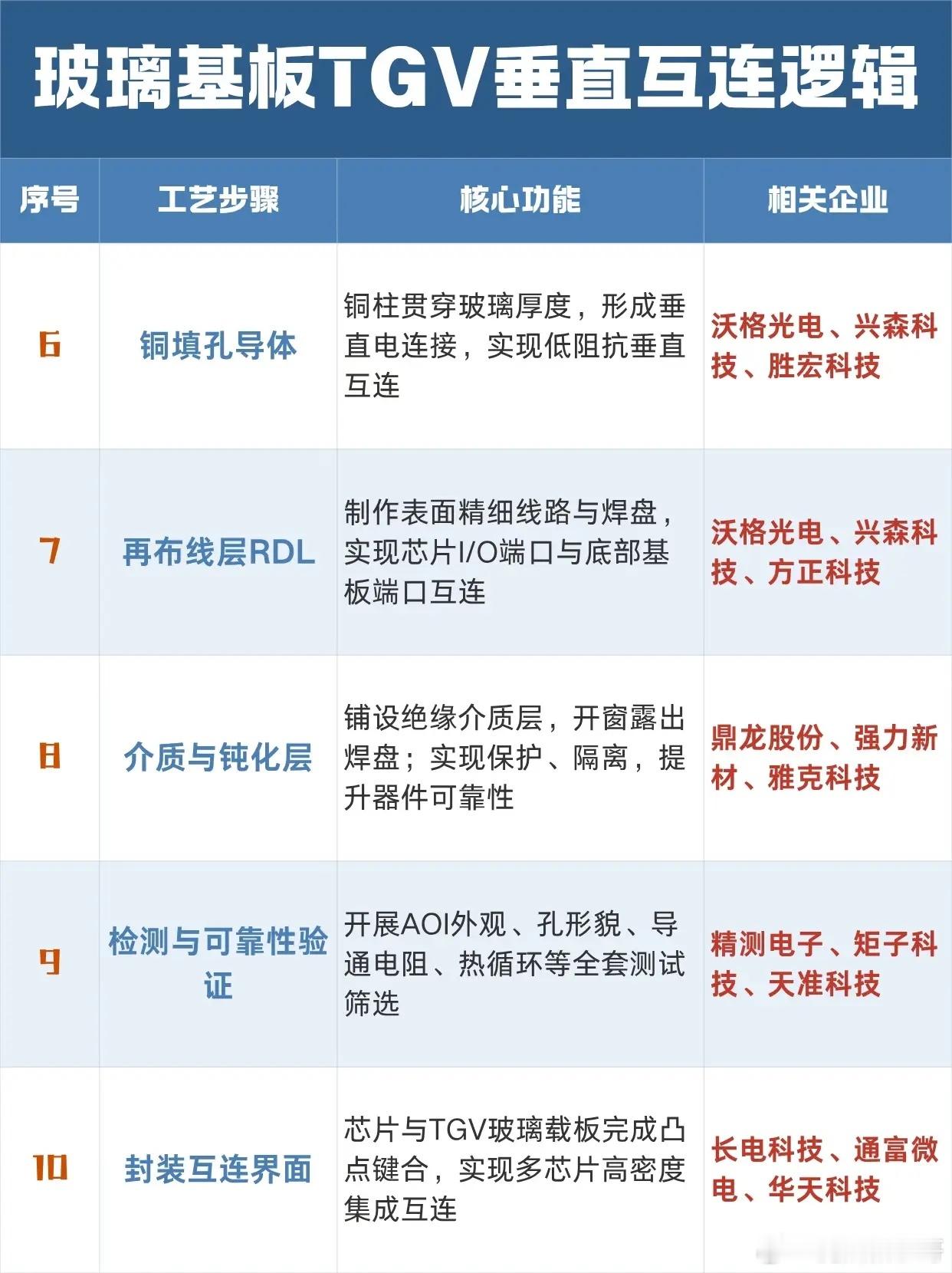

TGV工艺壁垒极高，整套落地包含玻璃基材选型、激光改性、精密微孔蚀刻、湿电清洗、介质钝化、金属沉积、铜柱填充、RDL重布线、封装钝化、成品测试十大核心环节，环环相扣、缺一不可，目前国内已搭建起完整自主的国产化供应链，各环节龙头清晰：

1. 上游玻璃基材：沃格光电、凯盛科技，掌握特种超薄封装玻璃基材量产能力，筑牢赛道底层基础；

2. 激光加工设备：帝尔激光、英诺激光，自研TGV激光微孔加工成套方案，已实现设备批量出货与海外客户复购，是工艺落地核心设备端；

3. 高端配套材料：鼎龙股份、雅克科技，覆盖湿电子清洗、介质钝化关键材料，保障制程精度与良率；

4. 中端布线制程：沪电股份、胜宏科技，深耕铜填孔、精密RDL重布线工艺，承接核心制程环节；

5. 后端封测落地：长电科技、华天科技，完成最终封装集成与性能测试，实现技术商业化落地。

整条产业链分工明确、协同完善，从材料、设备、制程到封测，彻底打破海外技术垄断，国产化替代进入加速落地期。

三、盘面核心认知差：资金扎堆下游，上游拐点将至

近期先进封装板块反复脉冲走强，但市场资金存在明显偏好：绝大多数资金集中在长电科技等下游封测龙头，TGV上游材料、精密设备细分长期低估值、低曝光、低持仓，处于行情真空期。

随着AI算力扩容、国产Chiplet渗透提升、高端封装国产化提速，行业拐点已经临近。目前国内头部企业已完成核心技术突破、客户验证与小批量出货，良率持续爬坡，订单从研发验证逐步转向商业化落地，后续业绩边际改善空间巨大，估值修复行情值得重点把握。

四、理性看待赛道：前景广阔但非短期爆炒行情

需要客观认知行业现状：TGV玻璃基板仍处于产业化落地初期，部分细分环节尚在客户验证、产能爬坡阶段，研发投入高、技术迭代周期长，短期难以出现爆发式业绩兑现，不存在纯粹题材炒作的短期暴利行情。同时工艺良率仍是当前产业化核心瓶颈，中小企业技术迭代与订单落地存在不确定性，需警惕盲目跟风的波动风险。

科技产业升级，从来都是底层材料先行、工艺迭代驱动终端爆发。光鲜的AI算力终端、先进封装产品背后，是TGV这类核心基础工艺的攻坚突破。相较于已经高位溢价的终端硬件赛道，TGV玻璃基板兼具低估值、高壁垒、强替代逻辑，是先进封装板块最具中长期性价比的细分方向。

摒弃短线题材博弈，深耕产业链核心技术标的，把握先进封装材料革新的长期红利，才是本轮科技国产替代的核心制胜逻辑。
