安世中国12英寸晶圆：工业芯片实现大幅降本增效

安世中国完成功率器件向12英寸国产晶圆平台迁移，突破行业分立器件多沿用5/6/8英寸产线的惯例，依托大尺寸晶圆规模效应、自动化良率提升、本土供应链，实现工业芯片成本大幅优化。

核心成本数据

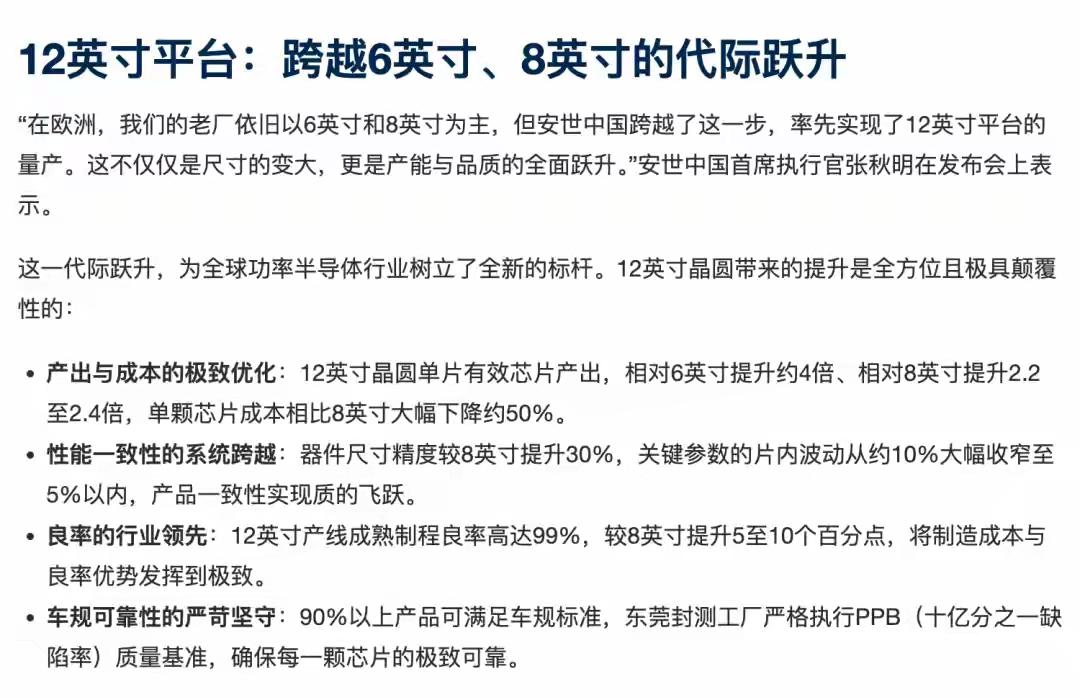

12英寸晶圆单片有效芯片产出，较5英寸提升约5.7倍、6英寸提升约4倍、8英寸提升2.2‑2.4倍。
对应单颗芯片成本：

- 对比5英寸晶圆：下降约70%
- 对比6英寸晶圆：下降约60%
- 对比8英寸晶圆：下降约50%

降本三大核心来源

1. 规模摊薄：12英寸晶圆面积是8英寸的2.25倍，同一套设备、一次流片产出芯片数量成倍增加，制造固定成本被大量芯片分摊 。
2. 良率增益：全自动化生产，人为操作减少90%以上；产线连续30天良率稳定92.7%以上，减少废片损耗，进一步压低单颗成本。

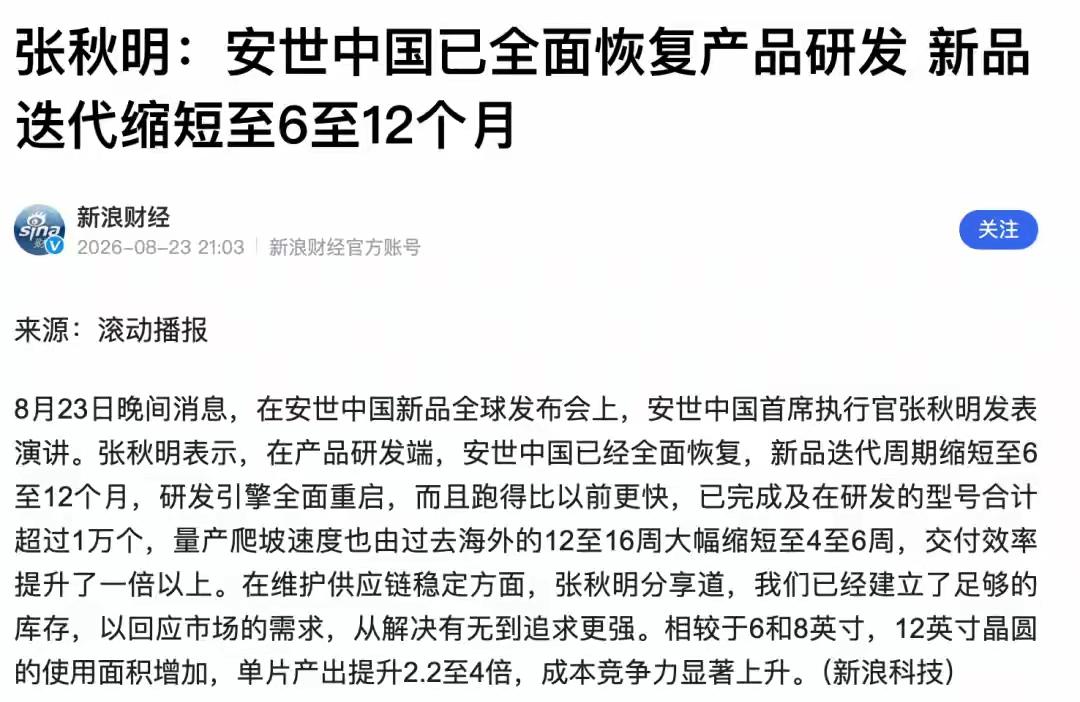

3. 本土供应链红利：国内晶圆直供，省去跨境运费、关税、海外长周期库存成本，供应链环节再降15‑20%；交期由海外12‑16周压缩至4‑6周。

产业价值

面向工业控制、汽车、服务器等客户，在器件性能不变前提下，同时拿到更低采购价格+显著缩短交付周期，缓解工业设备商成本压力与供货紧张问题。安世中国将持续扩充12英寸料号，三季度计划推出900余款，四季度新增1700款以上产品，覆盖MOSFET、双极分立器件、逻辑IC等品类 。
