不光美国芯片股集体摔了跟头，日韩欧的存储巨头也坐不住了，连马斯克都连发推文琢磨，中国到底是怎么在光刻机卡死的局面下，把内存芯片这道天堑给趟平的。

事情要从10月10日那场行业大会说起。

第四届集成芯片和芯粒大会上，长鑫科技总裁曹堪宇把DRAM领域最新进展摆上了台面。

核心就一句话：他们从行业主流的6F²架构，一步跨到了4F²。

这俩数字外行看着差不了多少，内行知道分量有多重。

6F²是全球DRAM厂商守了几十年的地盘，每个存储单元占6倍最小特征尺寸的平方。

4F²意味着同样面积能塞进更多晶体管，存储密度直接往上跳一个台阶。

但从6F²到4F²不是简单改个图纸。

它要求晶体管从平躺着改成竖起来，沟道方向整个翻个面，过去那套工艺流程基本没法复用。

长鑫的解法是自研了一颗VSG晶体管，用垂直包围沟道的结构解决漏电和短沟道效应。

曹堪宇当场放话，年底就要推出融合这些技术的新一代DDR5 RDIMM产品。

这东西不是电脑里插的普条，是服务器7×24小时连轴转用的高端内存，要经得起热插拔冲击，要跟几百种CPU主板兼容，出一点错就是事故。

消息传得很快。

没几天时间，美国那边的存储芯片股就开始往下掉。

市场最敏感的就是钱，资本比分析师更早闻到味道——DRAM这块利润池，过去几十年一直攥在海外三家巨头手里，定价权从来不在自己手里。

10月13日，马斯克在X上发了一段不到两百字的推文。

他说一旦中国知道怎么造某种产品，规模化量产的能力往往超过全球其他地区的总和。

他顺手举了例子，锂电池是这样，太阳能光伏也是这样，历史剧本反复在演。

话锋一转，他提到了随机存取存储器。

马斯克的判断很直接：中国似乎正在快速解决这个问题。

他甚至把SpaceX单独摘出来说，航天发射算是一个例外，但就算把SpaceX剔除，全球剩下的入轨质量份额里，中国依然占了大头。

马斯克这番话不是随便感慨。

他手上那个2号巨像超级计算集群，铺了20万块高性能GPU，同时训七个大模型，其中一个参数冲到了10万亿级。

黄仁勋算过一笔账，建一吉瓦算力基础设施要500亿美元，这里头很大一块被高端内存吃掉了。

现在AI加速卡上最贵的不是计算芯片本身，而是围在它四周那一圈高带宽内存。

全球能做的没几家，产能卡得死死的，利润率三年时间从薄如纸的大宗商品翻成了印钞机。

马斯克是出了名的成本控制狂魔，他比谁都盼着有人能把这价格打下来。

目光拉回国内。

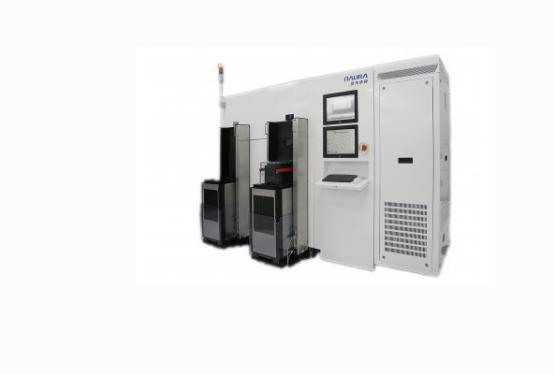

10月14日到16日，深圳湾芯展上，国产半导体设备扎堆亮相。

新凯来展台前围得水泄不通，中微公司展出了支持70:1到90:1超深孔的刻蚀机，研发周期从过去三五年压到了两年以内。

中微那边还放了个规划，未来三五年投130个亿，开发102款新设备，目标覆盖六成以上高端半导体设备市场。

华海清科更实在，跨界拿出了中束流离子注入机，整机国产化率95.6%，打算2027年做到百分之百。

数字摆在这里，但也要看到另一面。

伯恩斯坦今年出的研报写得清楚，2025年本土厂商在国内晶圆设备市场的整体份额是21%，刻蚀和薄膜沉积做得不错，量检测才百分之十出头，离子注入和光刻还在爬坡。

一台新设备从样机到进产线，光客户端验证就要几个月到半年以上。

华为半导体EDA首席科学家黄宇在湾芯展上也坦言，当前最大的卡脖子环节就是全流程EDA工具。

这东西不是造一台机器出来就能用，它串联了器件、链路、芯片、系统四个层级，每一层都得反复磨。

把这几件事串起来看，长鑫这一刀真正切开的，不只是DRAM架构。

它说明中国半导体行业正在换一条路走。

既然最顶尖的二维微缩设备被人卡着脖子，那就把精力砸向三维堆叠和先进封装——单层楼隔不出更小的房间，那就研究怎么把楼盖高。

这个思路跟马斯克描述的方向不谋而合。

在逻辑芯片上方叠内存，在逻辑层下方塞静态内存，用三维空间换带宽。

散热问题确实难，但国内团队已经在试微流体通道和金刚石衬底这些路子。

说到底，西方花了十几年布下的封锁网，真正的裂缝从来不是某一台设备、某一颗芯片。

当一个国家把工程师红利、完整供应链和国内大市场三件事捏在一起，再高的技术壁垒也只是时间问题。

马斯克看懂了这一点，所以他的推文里没有震惊，只有一种基于产业规律的冷静判断。
