太阳能集热器淋雨试验设备是专门用于模拟自然降雨环境，对太阳能集热器（含平板型、真空管型等）进行耐淋雨性能检测的专用设备，核心用途是评估集热器外壳、接口、密封件等部位的防水密封性，以及淋雨环境下的结构稳定性，确保集热器在实际户外降雨场景中正常运行、无渗水损坏，其设计与运行严格遵循GB/T 4271-2021《太阳能集热器性能试验方法》国家标准。
一、设备核心组成设备主要由喷淋系统、试验台架、控制系统、水循环系统及辅助加热系统五部分组成，各部分协同工作，确保淋雨试验的精准性与规范性，具体细节如下：
1.1 喷淋系统：核心执行部件，负责模拟自然降雨，由喷嘴、喷淋管路、高压水泵组成。喷嘴采用可产生完整锥形喷洒的专用喷头，喷水孔直径根据试验需求匹配，确保喷淋范围均匀；喷淋管路可根据集热器类型调整布置，保证集热器关键部位均能被有效喷淋；高压水泵用于提供稳定水压，保障喷淋流量符合标准要求。
1.2 试验台架：用于固定太阳能集热器，可根据集热器类型（平板型、真空管型）调整安装角度，默认安装倾角为30°，若生产企业明示最小安装倾角，则按企业要求调整；台架采用刚性结构，确保试验过程中集热器稳定，不发生位移或晃动，同时预留喷淋空间，不遮挡喷淋区域。
1.3 控制系统：采用PLC控制系统，可精准设定喷淋时间、喷淋流量、工质循环温度等参数，实时监测试验过程中的各项数据（如水温、流量），并可实现试验过程的自动化控制，减少人为操作误差；配备上位机操作界面，方便参数设置、数据记录与试验报告导出。
1.4 水循环系统：由储水箱、过滤器、管路组成，储水箱用于储存试验用水，过滤器可过滤水中杂质，避免堵塞喷嘴；系统可实现水资源循环利用，降低试验成本，同时确保试验用水清洁，不影响试验结果准确性；储水箱可根据需求调节水温，满足试验温度要求。
1.5 辅助加热系统：用于维持集热器流道内工质温度，试验期间需使用55℃±5℃的工质在流道内循环，使集热器保持温热状态，该系统可精准控制工质温度，确保符合试验标准要求，避免因温度偏差影响试验结果。
二、试验原理与技术细节太阳能集热器淋雨试验设备的核心原理是通过模拟自然降雨的流量、角度、时长等关键参数，对集热器进行持续喷淋，模拟户外长期降雨环境对集热器的作用，进而检测其防水密封性能与结构完整性，具体试验流程与技术细节严格遵循GB/T 4271-2021标准要求，步骤如下：
2.1 试验准备：将太阳能集热器按规定倾角安装在试验台架上，检查集热器安装牢固性；将集热器流道与辅助加热系统连接，确保工质循环顺畅；检查喷淋系统、水循环系统、控制系统是否正常，调试喷嘴位置与角度，确保喷淋范围覆盖集热器关键区域（如拐角、接口、密封处）。
2.2 预热稳定：试验期间集热器需保持避光状态，确保集热器采光面上总辐照度低于200W/m²；启动辅助加热系统，将流道内工质温度稳定在55℃±5℃，持续循环1小时，使集热器达到稳定的温热状态，为后续喷淋试验做准备。
2.3 喷淋试验：启动喷淋系统，按标准要求设定喷淋参数，对集热器进行持续喷淋，喷淋时长不少于4小时；试验过程中，控制系统实时监测喷淋流量、水温等参数，确保参数稳定在设定范围内，不出现波动；喷淋过程中需确保集热器所有易受雨水浸入的位置（如真空管接口、平板集热器压条处、跟踪电机位置等）均能被直接喷淋。
2.4 后续检查：喷淋结束后，停止喷淋与工质循环，将集热器静置，在72小时内检查集热器的渗水情况、结构完整性，观察是否出现裂纹、变形、水凝结或浸水现象；同时记录试验过程中的各项参数（喷淋水温、流量、时长），按标准要求出具试验报告。
三、关键试验参数（依据GB/T 4271-2021）设备的各项试验参数均严格遵循国家标准，确保试验结果的真实性与权威性，核心参数如下：

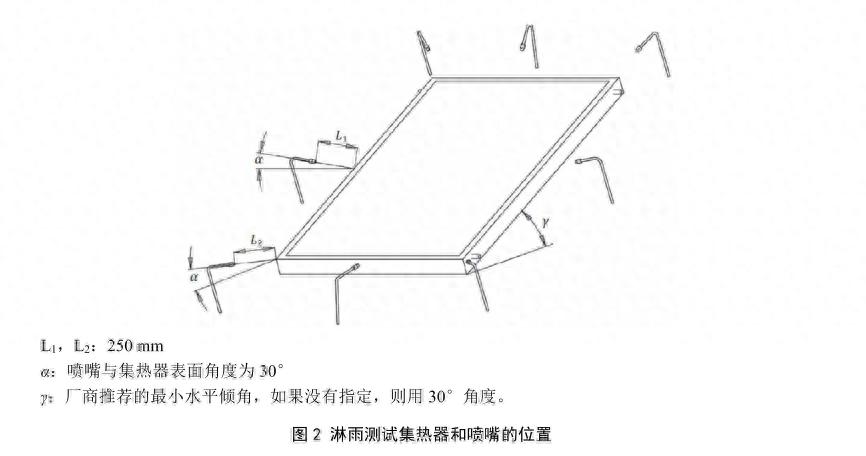

3.1 喷淋角度：喷嘴与集热器平面的夹角为30°±5°，确保喷淋水能够有效作用于集热器表面，模拟自然降雨的冲击角度。
3.2 喷嘴距离：喷头与集热器表面的距离为250mm±50mm，两个喷嘴的最大间距为150cm，确保喷淋覆盖均匀，无死角，尤其覆盖集热器的每个拐角和每个面。
3.3 喷淋流量：每个喷嘴的质量流量为2kg/min±0.5kg/min，每平方米集热器总面积的喷淋量不小于0.03kg/s，确保喷淋强度符合自然降雨的实际情况，能够有效检测集热器的密封性。
3.4 工质温度：试验期间，集热器流道内循环的工质温度为55℃±5℃，用于模拟集热器实际工作时的温热状态，更贴合实际使用场景下的淋雨环境。
3.5 喷淋时长：常规喷淋试验时长不少于4小时，可根据试验需求（如加速老化测试）适当延长，确保充分模拟长期降雨对集热器的影响。
3.6 试验环境：试验需在避光环境下进行，集热器采光面上总辐照度低于200W/m²，避免光照影响集热器温度，进而影响试验结果准确性。
