一、产品概述

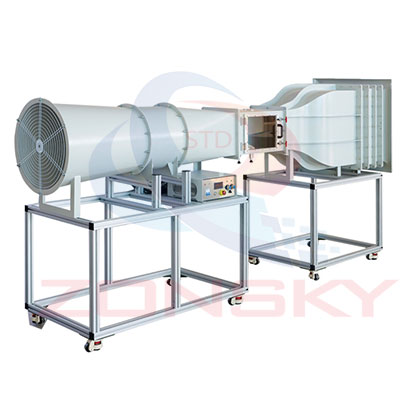

中诺仪器ZY6254B-ZN 风速仪检测风洞为吸入式直流风洞，是各类风速计量值校准与性能检测专用设备，适用于螺旋桨风速计、热球式风速计等在常温环境下的风洞试验与标定。设备由吸风口、入口段、整流段、变径段、试验段、测量段、扩展段及风机等组成，气流稳定、风速调节范围宽、测控精度高，可实时采集、处理、记录试验数据，广泛应用于仪器生产企业、计量校准机构、第三方检测实验室及科研院校，是风速仪表出厂校验、计量检定、性能研发的核心专用装置。

二、适用范围

适用于螺旋桨风速计、热球式风速计等各类风速仪表在常温条件下的风洞试验；

适用于风速仪表的计量校准、性能测试、精度比对、出厂检验与研发验证；

满足风速计量值溯源、实验室认可、型式评价及质量管控等试验需求。

三、设备结构概述

本设备为吸入式直流风洞，风量通过风机出口风门调节；空气流程：吸风口吸入 → 入口段 → 整流段 → 变径段 → 圆形试验段 → 测量段 → 扩展段 → 稳压段 → 风机段排出。

四、核心产品特点

智能 LabVIEW 测控系统采用计算机控制，专业 LabVIEW 软件开发，界面严谨、自动化程度高；配备全数字实时测量采集系统，自带数据分析处理软件，支持自动循环试验、即时生成记录表格，存储容量充足，操作人性化。

多点平均温度测量进、出口风温采用网状电阻温度计测量，同时采集 4 个测点温度并自动计算平均值，测温更准确、代表性更强。

标准流量与压力测量采用经标定的皮托管 + 倾斜式微压计测量空气流量，微差压力计监测气压，系统精度满足计量校准要求。

变频调速稳定风场轴流风机采用变频调速，风速连续可调、运行平稳，风场均匀性好、湍流度低，保证试验工况稳定可靠。

多级整流匀风设计整流段采用多层金属丝网结构，可有效破碎大尺度旋涡、衰减湍流度，使气流速度分布更均匀，提升测试精度。

分段式流线型风道从吸气喇叭口到扩压段逐级优化，气流损失小、噪音低，扩压段以低速排气，进一步降低能量损耗，提升风洞效率。

五、关键技术参数

5.1 测量与控制系统

控制方式：计算机控制，LabVIEW 专业测控软件

数据系统：数字式实时测量采集，自动分析处理、自动循环试验、自动生成记录

风温测量：网状电阻温度计，4 点测温并自动计算平均值

流量测量：标定皮托管 + 倾斜式微压计

气压测量：微差压力计

风速范围：0～30m/s

5.2 风机参数

类型：轴流风机

调速方式：变频调速

风量：4150m³/h

最大风压：247Pa

功率：0.55kW

5.3 各段结构尺寸

吸气段：喇叭形直路吸气，开口 500mm，长度 500mm，最大外径 700mm

整流段：500×500mm 方形，长度 1000mm，多层金属丝网整流

变径段：方形 300×300mm 过渡为 Φ500mm 圆形管道

圆形试验段：Φ150mm，长度 1000mm

测量段：Φ150mm，长度 1000mm，用于温度、压力、流量、风速测量

扩压段：Φ300mm 扩至 Φ500mm

稳压段：Φ500mm，长度 1000mm

5.4 整机外形

总长度：约 7500mm

最宽处：入口段 700mm

总高度：1750mm
