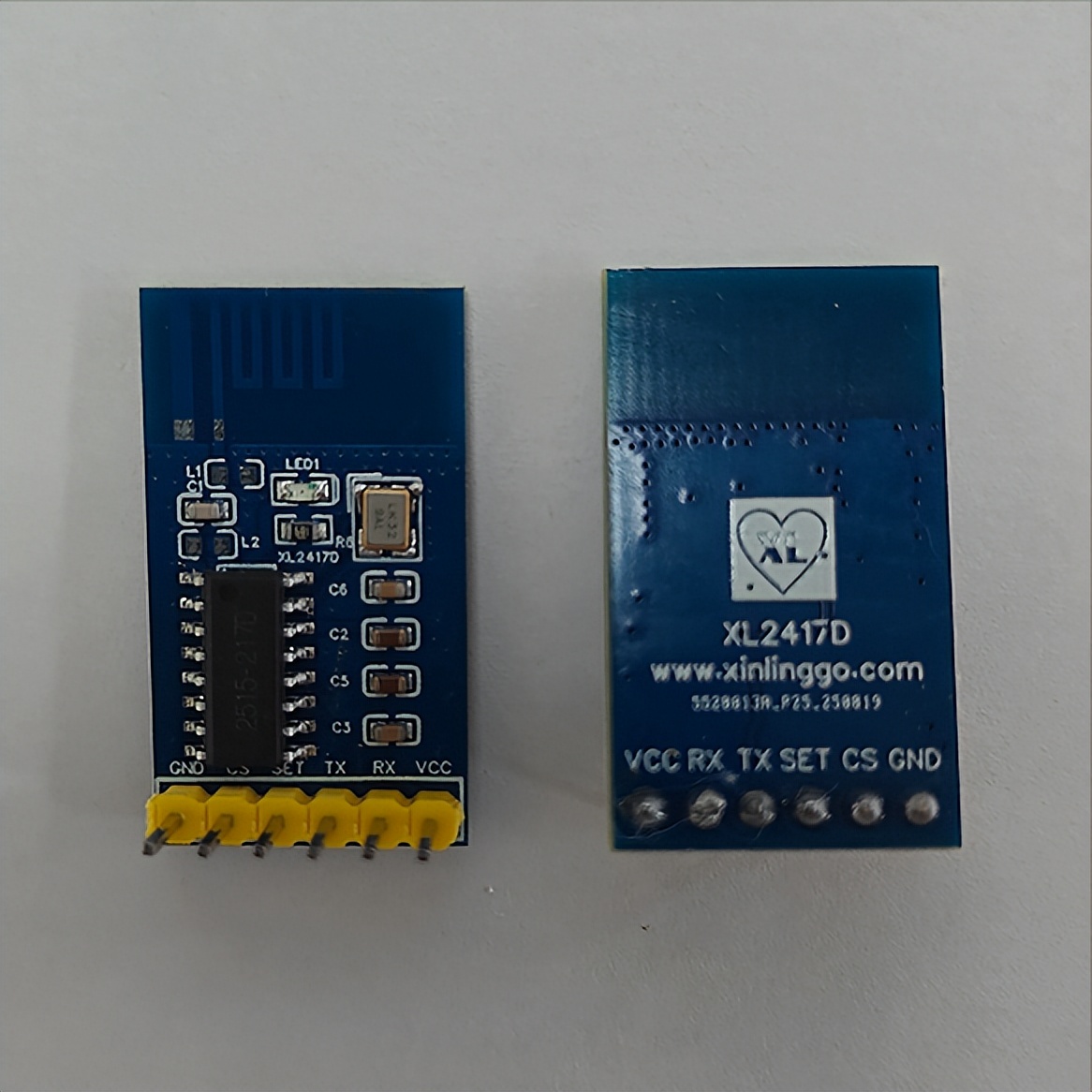

XL2417D透传模组是一款低功耗、高性能 2.4GHz 无线透传模组，基于 XL2417D SoC 芯片设计，集成了射频收发器、MCU 和丰富的外设接口。该模组主打简单易用，用户只需通过 UART 串口即可实现无线数据传输，无需深入了解复杂的2.4G无线通信协议。XL2417D透传模组可快速上手开发，尤其适合对低功耗、远距离、高可靠性有要求的物联网和智能控制应用。其串口指令配置方式极大降低了开发门槛，适合不具备2.4G射频开发经验的用户使用。

串口指令集：指令需以换行符结尾发送。

指令

功能

XL+C=

设置频道（2402~2480）

XL+P=

设置发射功率（1~36对应-10~13dBm）

XL+R=

设置速率（125K/250K/1M/2M）

XL+A=

查看参数

XL+S=

进入睡眠标志

XL+D=

恢复出厂设置

XL2417D透传模组主要特点：

低功耗高性能：

工作电压：1.7V ~ 3.6V睡眠电流：仅 1.6 μA发射电流：9.5mA（最大功率）接收电流：10.2mA

射频性能优异：

接收灵敏度：-99 dBm @250Kbps-96 dBm @1Mbps-93 dBm @2Mbps

最大发射功率：13 dBm支持多种速率：125K/250K/1M/2Mbps

抗干扰能力强：

ESD 抗静电 > 4KVEFT 抗脉冲 > 4KVClass-A 级别抗干扰

通信距离：

空旷环境下实测通讯距离可达300m左右

封装与接口：

小体积 SMD 封装，2.54mm 排针支持 UART 串口通信，配置简单
