随着“零重力”座椅向15万元车型下沉，前排通风风扇需在10秒内建立4500 rpm转速，电机电流达双向16 A，对功率器件提出“低导通电阻、高瞬态、双芯集成”三重挑战。微硕WINSOK推出的WSD3039DN56双芯MOSFET（N沟30 V 14 mΩ 20 A + P沟-30 V 24 mΩ -16 A），以DFN5×6-8L单封装实现同步Boost，一颗器件替代两颗DPAK，助力通风风扇模组减重25 %、效率提升6 %，成为主机厂布局“静音通风+快速启动”座椅的理想功率级方案。

一、市场与技术趋势

功能升级：风扇+记忆海绵+感应织物共板，峰值电流16 A，要求器件在85 ℃环境温度下持续工作；

节能法规：整车待机<100 µA，传统继电器方案无法满足，双向同步升压成为主流。

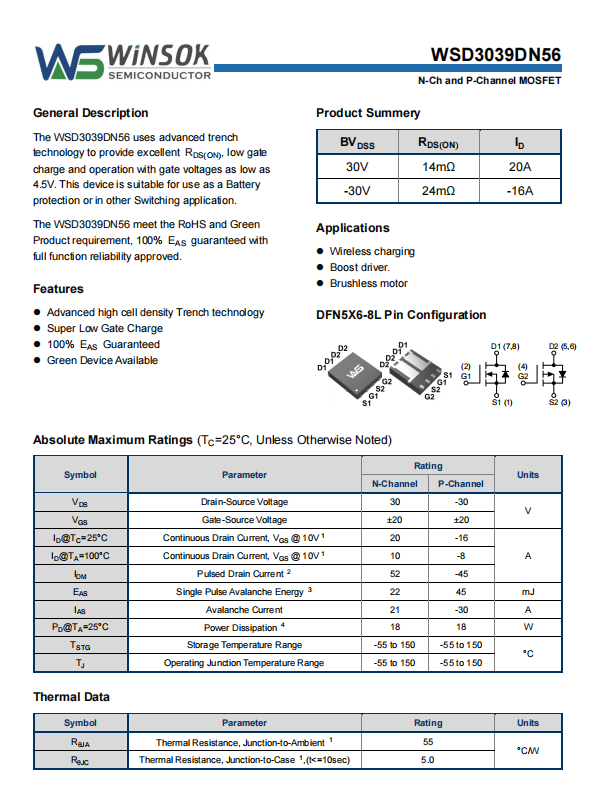

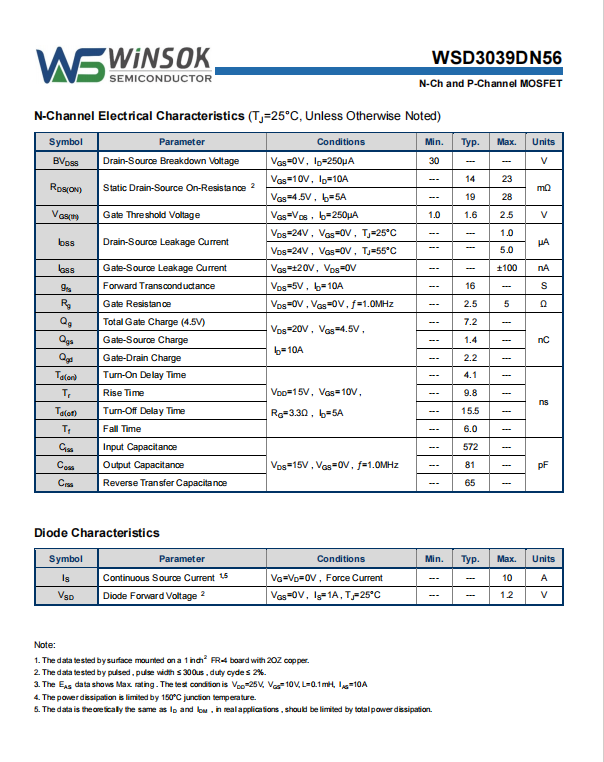

二、WSD3039DN56关键特性

30 V/-30 V耐压：轻松覆盖24 V jump-start与电机感性反峰，余量>1.5倍；

14 mΩ/24 mΩ低导通电阻：16 A时导通损耗仅N沟3.6 W + P沟6.1 W，比双DPAK方案降低4 W，PCB温升下降8 ℃；

20 A/-16 A连续电流：16 A峰值裕量充足，N沟22 mJ / P沟45 mJ雪崩能量吸收反峰，保护驱动IC；

7.2 nC / 9.8 nC超低栅极电荷：配合3.3 Ω栅极电阻，开关时间<50 ns，支持600 kHz高频升压，减小电感体积35 %；

DFN5×6-8L双芯封装：占板30 mm²，比两颗DPAK减小60 %，厚度1.2 mm，贴合座椅超薄骨架；

-55 ℃~150 ℃结温：通过AEC-Q101认证，1000次温度循环无失效，满足**-40 ℃冷启动**严苛场景。

三、在通风风扇升压驱动中的核心应用优势

同步Boost双向驱动采用1颗WSD3039DN56组成N+P同步升压，600 kHz PWM为三相无刷风扇提供12 V→18 V升压；14 mΩ/24 mΩ低导通电阻将总损耗从14 W降至9.7 W，效率提升6 %，整车WLTP循环降耗0.3 g/km，直接帮助车企达标国六b。

高频静音运行7.2 nC / 9.8 nC低栅极电荷实现600 kHz开关，10 µH电感缩小至4.7 µH，风扇噪声<30 dB(A)，较传统100 kHz方案降低4 dB，提升座舱NVH品质。

反向能量回收器件内置雪崩与体二极管双重耐冲击结构，在风扇0.3 mH感性负载、16 A关断时钳位电压<28 V，N沟22 mJ / P沟45 mJ雪崩能力可吸收反峰能量，省去TVS管，BOM成本节省0.5元/路。

热管理与EMIRθJC=5 ℃/W配合铝基板，16 A连续电流下结温<120 ℃；CdV/dt衰减特性使开关振铃下降25 %，在30 MHz频段传导骚扰降低4 dBµV，一次性通过CISPR 25 Class 5，节省外部RC吸收0.15元/路。

四、典型应用案例

16 A静音通风风扇某主流主机厂采用1颗WSD3039DN56设计同步升压驱动，实现600 kHz高频升压、16 A双向静音运行；在85 ℃环境温度、16 A满载工况下，器件温升仅15 ℃，整机效率达92 %，较上一代方案风扇模组减重25 %、噪声降低4 dB，整车续航+1 km。

12 V电池直驱VGS(th)=1.6 V / -1.7 V对称低门槛，MCU 3.3 V IO经栅极驱动芯片直驱，无需升压电路；待机漏电流<1 µA，满足新能源车型**<100 µA静态电流**法规要求，停车30天仍可正常唤醒。

五、结论

WSD3039DN56凭借14 mΩ/24 mΩ超低导通损耗、5×6 mm双芯封装与600 kHz高频能力，在前排座椅通风风扇升压驱动中展现出显著优势。面向未来双向无刷+高频+静音趋势，WSD3039DN56可为风扇模组提供高效、紧凑且低成本的功率级解决方案，助力主机厂在舒适、节能与轻量化三大维度全面领先。
