10级洁净室等级对照表：设计必看的工程标准参数

在精密制造和生物医药领域，洁净度等级直接决定着产品良率与生产安全，一张准确的“洁净度10级对照表”是技术决策的核心依据。作为净化工程EPC总包技术负责人，我所在的森培环境团队在多年半导体和制药项目实施中发现：相当一部分业主在设计阶段对10级洁净度的定义和边界存在模糊理解——要么按旧标准提错粒径限值，要么忽略了测试状态与运行状态的差异，导致投产后的测试结果与预期出现巨大偏差。事实上，10级洁净室的工程方案从来不是孤立的技术堆砌，它需要从标准溯源、围护结构、气流组织到系统协同的全链条闭环设计。

先理清标准。目前国际上通用的洁净度标准主要有两套：一是曾广泛使用的美国联邦标准（已于2001年11月29日正式废止），二是当前主流的ISO 14644-1。尽管已废止，但国际间许多企业仍沿用相关术语表达习惯，因此两者并列表述在工程实践中仍有必要。在体系下，“10级”的定义非常明确：每立方英尺空气中大于等于0.5微米的颗粒数量不超过10个。转换到ISO 14644-1体系，10级对应的是ISO Class 4，其颗粒物限值以每立方米空气为单位表述。

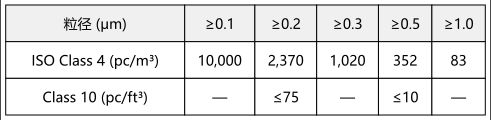

以下是关键粒径下的浓度差异对照，也是工程设计中最常查验的基础表格：

以上数据来源：ISO 14644-1与对照表中明确，ISO 4级对应传统Class 10，≥0.2μm粒径的最大浓度为2,370颗/m³，而 10级在该粒径下的要求是不超过75颗/ft³。两者在单位换算和粒径选择上存在显著差异，设计团队在向供应链提资时必须明确采用哪套标准体系，否则很可能出现过滤器选错等级的情况。工程实践中常见的一个误区是：直接按“10级”字样下单ULPA过滤器，但忽略了ISO与FS体系在不同粒径下的验收差异，最终导致竣工检测不通过，需要返工更换过滤单元，成本至少增加30%。

国内设计规范GB 50073-2013（等同于ISO 14644体系）将空气洁净度划分为ISO 1级至ISO 9级共9个等级，这为国内的洁净厂房工程提供了法理依据。按照现行国标，10级（ISO 4级）及以上的高等级洁净室必须采用单向流气流组织，且送风末端应布置高效或超高效过滤器。

搞清楚了“10级是什么”，接下来的核心问题是“什么场景必须用到10级”。很多项目经理在设计阶段为了节省初投资，试图将洁净度等级从10级降为百级或千级，但从运维视角回看，这种“降标”后期付出的代价往往远超节省的建造成本。

10级洁净室的主要应用集中在以下三类行业：一是半导体工业中带宽小于2微米的制造环节，例如晶圆光刻、刻蚀和薄膜沉积区域；二是生物制药行业的无菌灌装线和疫苗分装车间，此处的核心威胁不仅是微粒，还包括微生物污染；三是航空航天精密仪器装配和光学产品制造，此类场景对表面污染极其敏感。以芯片封装为例，有数据显示在10级洁净环境下，产品尺寸精度误差可从0.005mm降至0.003mm，良率提升约6%。反过来，若将本应按10级设计的半导体产线降标为百级，单批次芯片良率可能降至60%以下，单批次损失可超过500万元。这就是为什么在设计评审阶段，森培环境始终坚持根据产品特征粒径和生产工艺来确定洁净度等级，而不是一味满足客户“能省则省”的要求。

当明确了标准和适用范围后，真正的工程挑战才刚刚开始。10级洁净室不是简单地在吊顶安装一批高效过滤器就能实现的，它需要围护系统、空调净化系统、气流组织和压差控制四个子系统的深度耦合。

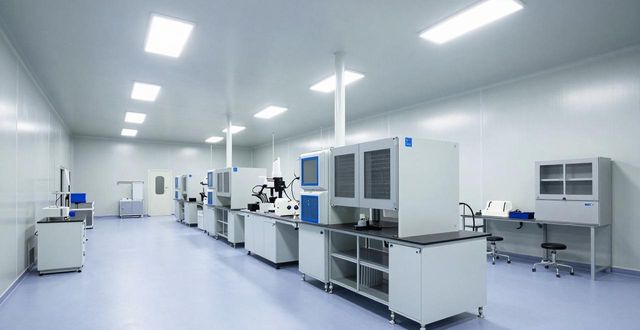

① 围护结构与材料选型。 10级洁净室对建筑内装的要求极其严格。墙面和吊顶通常采用双面覆膜的净化彩钢板（岩棉或玻镁夹芯），板间接缝必须打胶密封，不得有任何微孔泄露。地面材料上，环氧自流平是主流选择，也有部分项目采用抗静电PVC卷材，关键在于接缝处必须做圆弧处理，踢脚板与墙面交界处采用R角连接，彻底消除积尘死角。门窗则必须使用专用的净化密闭门窗，气密性需经现场检漏验证。此外，照明灯具须吸顶安装并做密封处理，照度要求：主要作业区不低于，辅助间不低于。

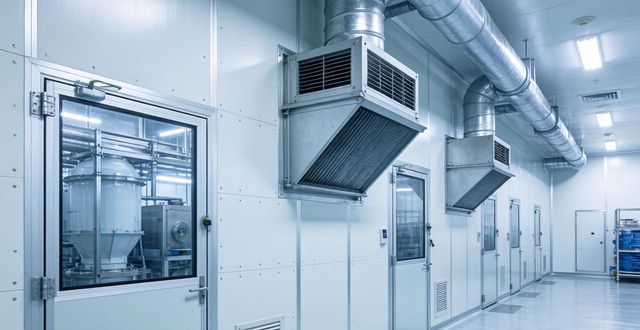

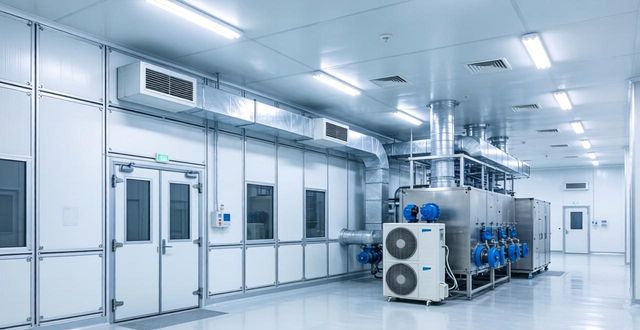

② 空调净化与过滤系统。 10级洁净室应采用三级过滤或以上方案：新风入口设初效过滤器（G4级），空调机组内配中效过滤器（F8级），末端送风口须配超高效过滤器（ULPA，对0.1~0.3μm微粒的过滤效率不低于99.999%）。风机过滤单元（FFU）满布率通常需达到80%或以上，具体比例需根据房间面积和工艺设备发热量做CFD模拟验证后再行确定。从运维角度看，如果过滤器选型过余量不足，运行半年后阻力上升将导致风量衰减，洁净度等级可能直接滑落至百级以下。

③ 气流组织形式。 ISO 4级洁净室必须采用单向流（层流），气流方向可以是垂直层流或水平层流。垂直层流更常用，要求顶部满布高效过滤器送风，经过工作区后从侧面下部回风口排出，气流速度一般控制在0.3~0.5m/s。这里有一个容易被忽视的要点：回风口的位置和数量必须与工艺设备布局相匹配。曾经有项目因回风口设置不足，导致气流在设备背后形成涡流区，局部洁净度长期不达标，最后不得不增加移动式排风装置来补救。

④ 压差、温湿度控制与测试状态。 10级洁净室对邻近低洁净度区域必须维持不小于10Pa的正压差。温度通常控制在22±2℃，相对湿度45%±5%，过高会导致设备结露，过低则静电风险陡增。更为关键的是验收时的测试状态。GB 50073明确规定，空气洁净度等级的测试状态（空态、静态、动态）应提前与业主协商确定。ISO 14644-1定义的静态是“设施运行、设备运转但无人操作”的状态，动态则是“人员正常操作生产”的状态。在制药行业的GMP应用中，静态通常对应A级洁净区的背景要求，动态则需按生产条件下的实际粒子数来验证。如果合同中未明确测试状态，承包商完全可能在“空态”下出具合格报告，投产后的动态检测却远不达标，这种纠纷在工程验收阶段并不少见。

基于森培环境在多个高洁净度项目中的实战经验，以下四个误区在决策阶段就应该提前规避。

误区一：不考虑多粒径控制，仅关注0.5μm单一指标。 部分设计人员认为10级就是“0.5μm的粒子不超过10个/立方英尺”，但在ISO Class 4体系下，0.1μm粒径的浓度限值是10,000个/m³。对于半导体制造而言，特征颗粒尺寸往往远小于0.5μm，忽略小粒径控制将导致光刻工艺的良率损失。

误区二：低估气密性对最终结果的影响。 一套完美的空调系统和ULPA过滤器并不能弥补围护结构的气密性缺陷。在发烟检漏测试中，吊顶龙骨拼接缝隙、回风管道法兰连接处往往成为泄露重灾区。后期修补这些微漏点的成本是前期做一次完整气密检测的5至8倍，而且会占用宝贵的生产停机时间。

误区三：忽略静态与动态验收的巨大差异。 正如前文所述，若合同约定为动态验收，设计风量和FFU布置密度需要额外增加余量以对抗人员操作发尘和工艺设备产尘。经验证保守的算法是：在10级洁净室中，每增加一名操作人员，排风量需额外增加约20~30立方米每小时以维持原等级。

误区四：过滤器更换周期不做预决算。 高效或超高效过滤器的终阻力通常是初阻力的两倍。若系统中没有配置变频风机和压差报警装置，当阻力上升至设计终值时FFU风量骤降，局部洁净度瞬间恶化。很多生产商直到发现产品良率异常时方才检查过滤器，此时损失已无法挽回。

回到那张“洁净度10级对照表”，其工程价值不仅在于帮助设计人员快速查找粒径对应的浓度限值，更在于引导我们从标准选择、系统协同、测试状态到后期运维，建立整体性决策思维。不同的洁净等级对应不同的单向流速度、过滤器效率和气密等级要求，忽略其中任何一个环节，后期的运行成本都将呈指数级上升。在实际工程项目中，类似的标准对应关系、等级转化问题通常需要在整体设计阶段一并考虑。对照表是起点，系统思维才是方案成败的终点。

本文基于森培环境在净化工程领域的工程实践整理森培环境 wuchenshi.com
