项目介绍

徐州城北汽车客运站10kV配电工程，是徐州城北城市客运换乘中心的核心配套工程，项目由徐州市城北汽车客运站项目管理有限公司建设，为客运站及换乘中心提供稳定可靠的10kV供电保障，满足交通枢纽运营、商业配套及充电桩等负荷用电需求。

KD-300/6无线测温型智能操控装置适配徐州城北汽车客运站10KV 配电工程，以6点无线测温为核心，集成操控、温湿度调节、带电闭锁等功能，可精准监测高压柜关键节点温度，保障交通枢纽双电源供电的可靠性与安全性。

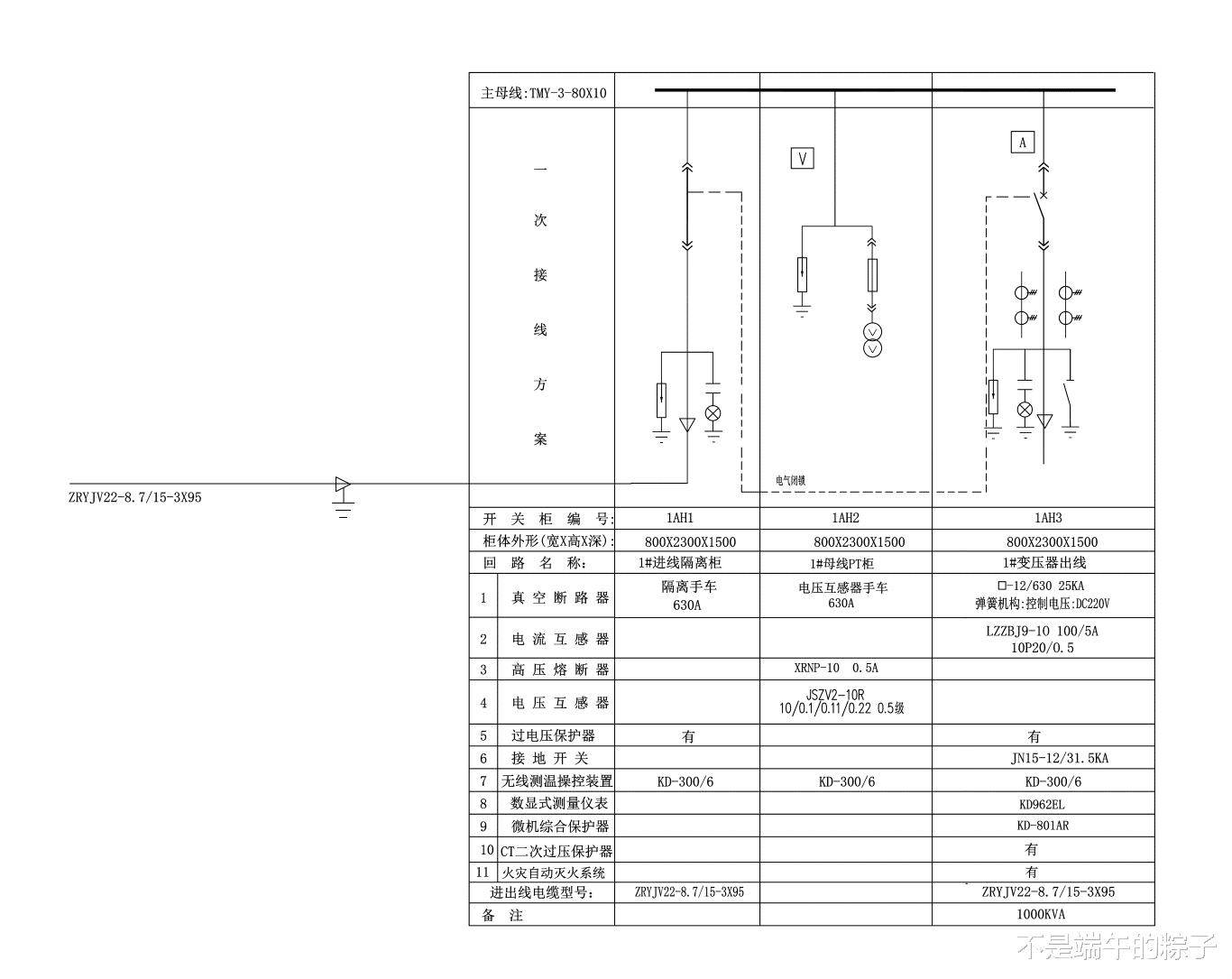

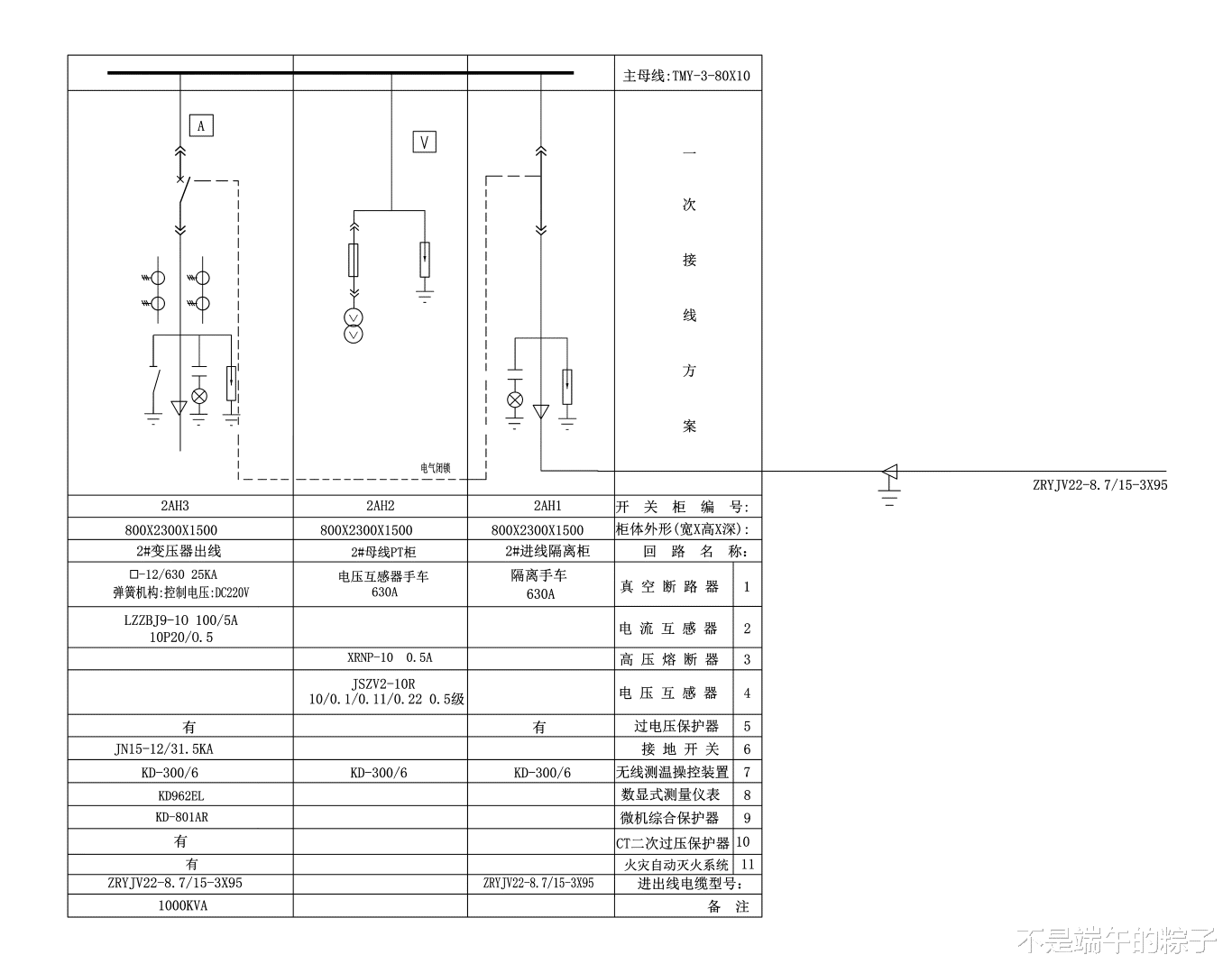

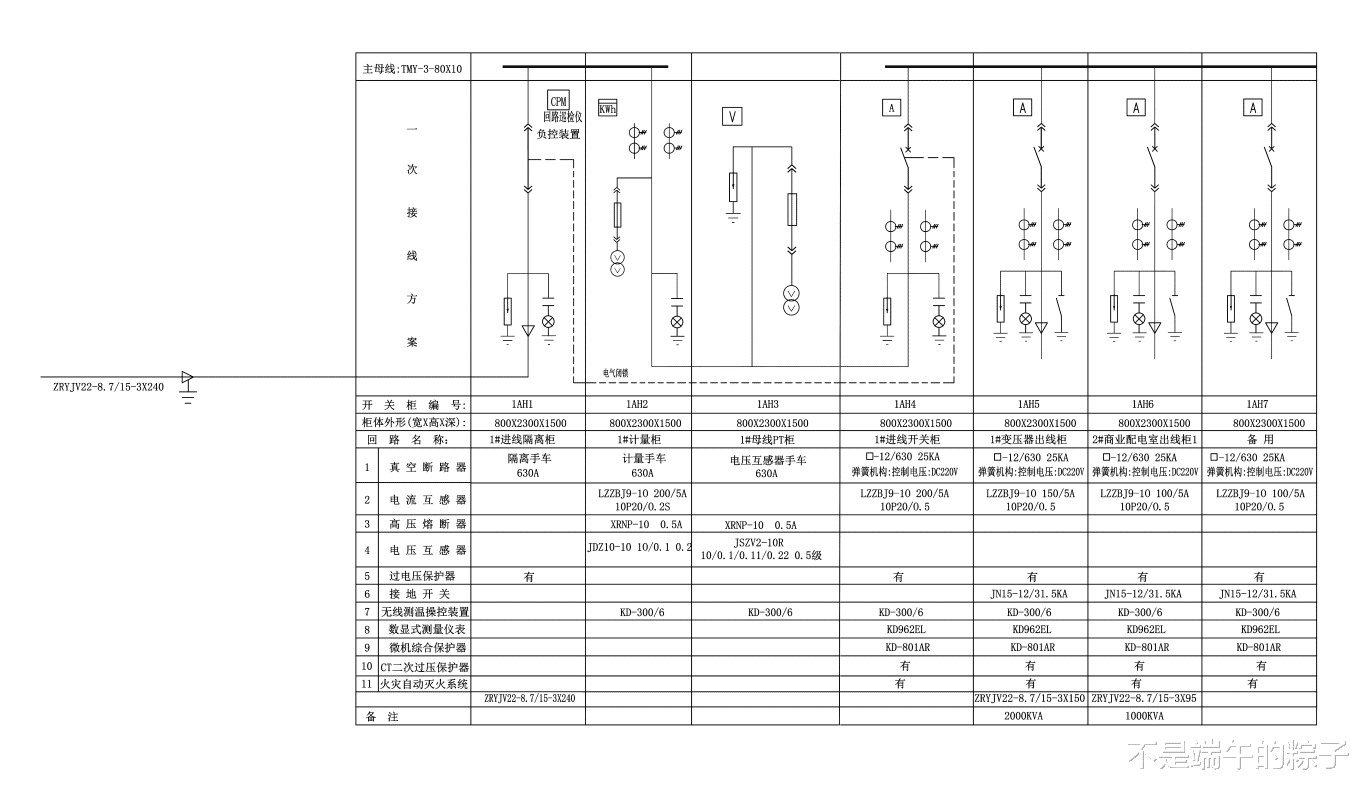

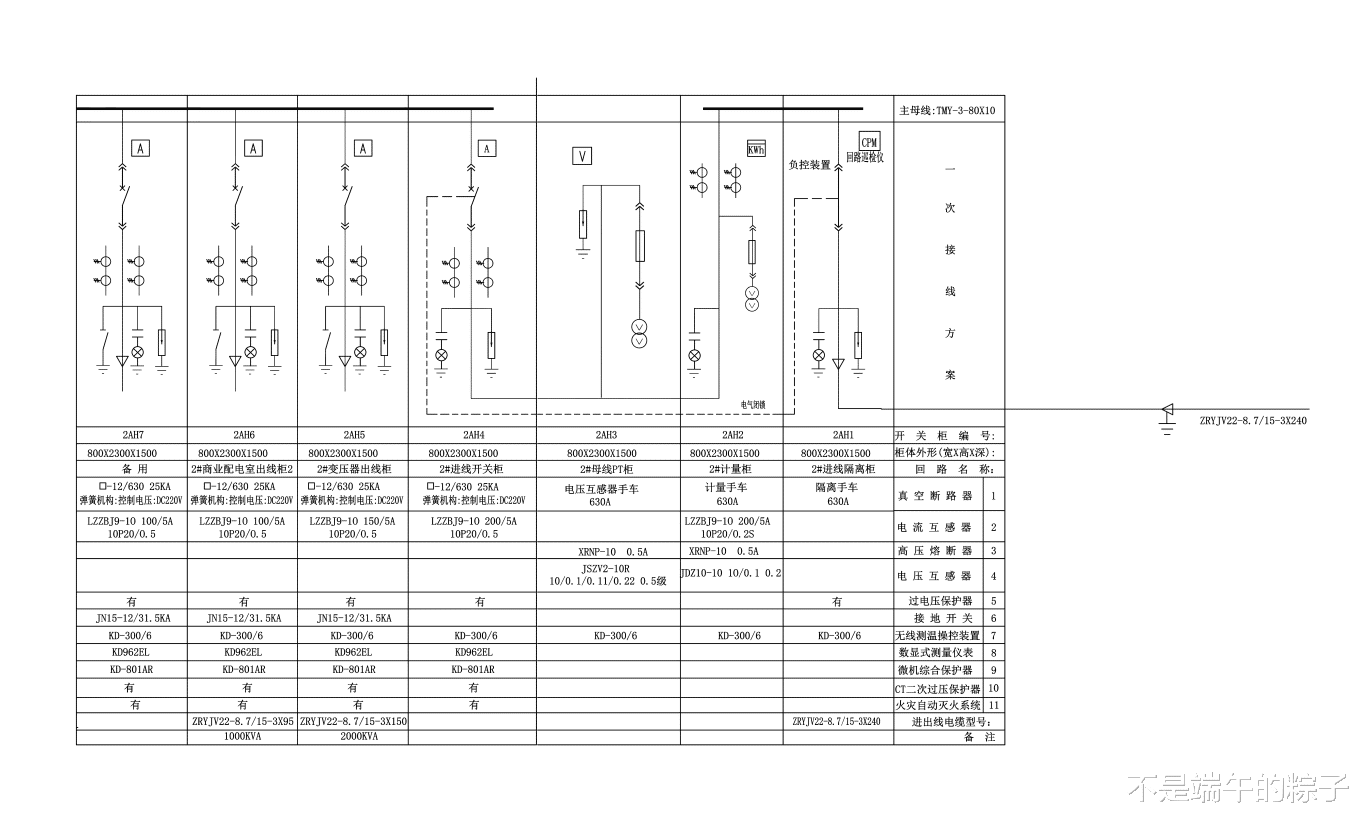

设计图纸

产品概述

KD-300无线测温型智能操控装置是一款集成化智能监控设备，具备以下核心功能：采用动态模拟一次系统图直观展示主回路状态；实时监测并显示断路器分合闸、储能机构状态、接地刀闸位置及手车工作位态；搭载无线传感技术实现关键节点温度监测；配备高清液晶屏同步显示环境温湿度数据，并内置智能温控系统实现环境自适应调节。本装置通过多维度状态监测与智能调控功能，为电力设备提供全天候安全保障。

产品特点

动态一次模拟图。

液晶显示温湿度及自动调节。

SOE事件记录

无线节点测温(标配6点，可选配3路、9路、12路)

断路器分合记录

手动加热/自动控制

带电显示及闭锁

带电自检功能(选配)

核相验电接口(选配)

人体感应功能(选配)

RS485通讯

报警输出接口

闭锁输出接口

照明输出接口

语音防止误操作提示

远方/就地操作

断路器储能(手储自储)

技术参数

温湿度测量范围及精度

温度范围:-30℃~120℃精度:±1℃。

湿度范围:20%~90%RH 精度:±7%RH。

无线温度传感器:表带式，内置1/2AA电池，温度采样频率30秒，无线频率2.4GHz符合IEEE802.15.4，传输距离小于10米，捆绑式安装。

液晶数据显示

友好的人机界面，在液晶屏上实时显示当前温湿度数据以及无线接点测温数据，当进入菜单操作时，显示对应的菜单操作。

温湿度调节

当湿度传感器检测到被检测环境湿度(高于设定的湿度上限值)，装置自动启动风机和加热设备，直至环境恢复平衡时，负载自动停止工作。

当温度传感器检测到被检测环境温度太高(高于设定的风机启动值)时，装置自动启动风机降温，直至环境恢复平衡时，负载自动停止工作。

当温度高于超高温报警值时，超高温继电器闭合。可外接声光报警器进行报警。

继电器接点

最多可达7路(默认)250VAC3A继电器输出。

加热器故障指示

当加热器故障时，负载断线指示灯亮起。

应用优势

1、提高设备可靠性

通过实时监测温度，及时发现设备过热隐患，提前采取措施进行处理，避免设备因过热导致绝缘老化、短路等故障，提高高压成套设备的可靠性和稳定性。

2、降低运维成本

无线测温技术减少了布线成本和维护工作量，同时通过对温度数据的分析，可实现基于设备状态的预防性维护，避免了不必要的定期检修，降低了运维成本。

3、增强安全性

智能报警功能能够在设备出现异常时及时提醒操作人员，使操作人员能够迅速采取措施，保障人员和设备的安全。

4、实现智能化管理

无线测温型智能操控装置作为高压成套设备智能化的重要组成部分，为变电站的智能化建设提供了有力支持，有助于实现变电站的自动化控制、远程监控和智能管理。

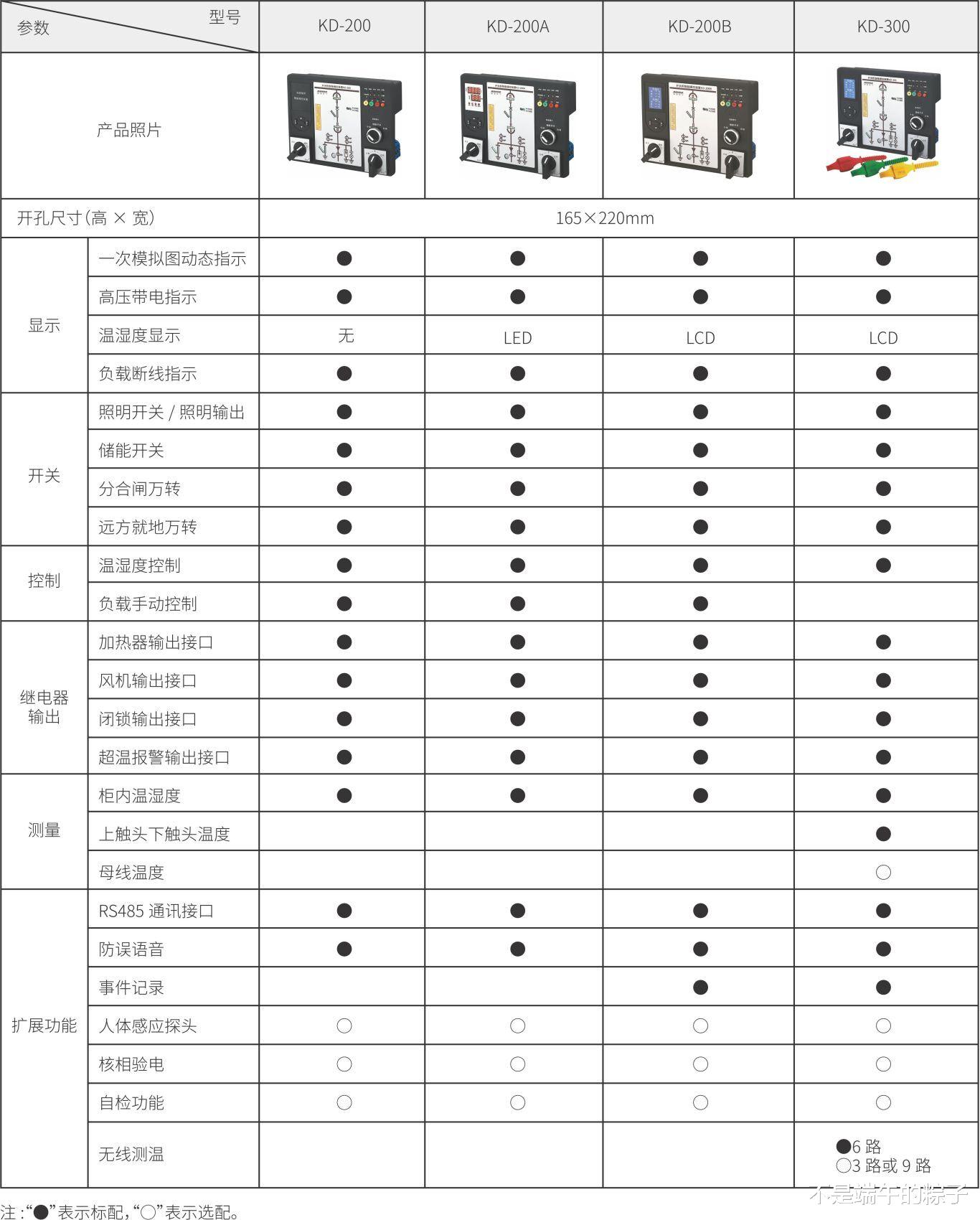

产品选型表

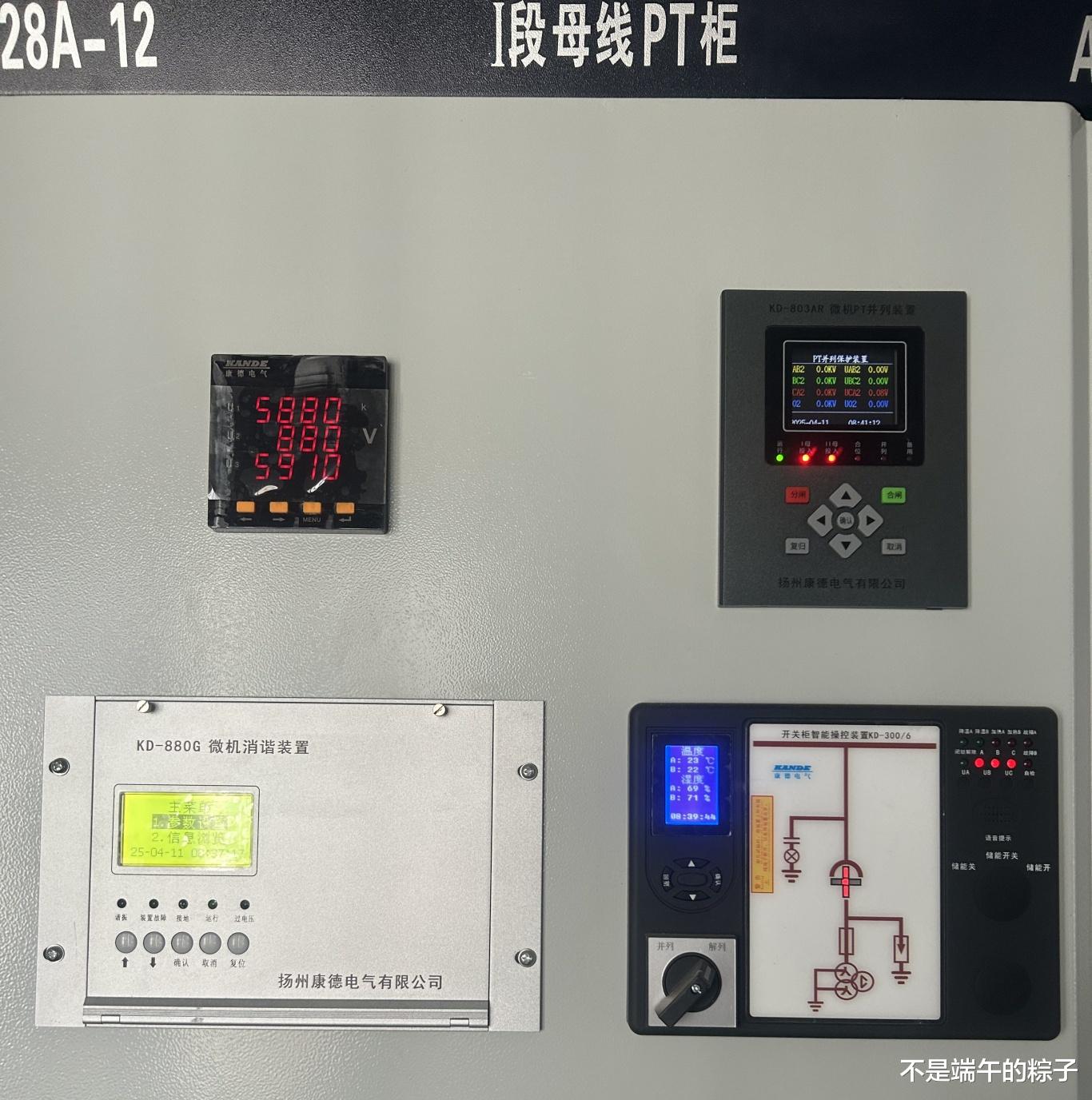

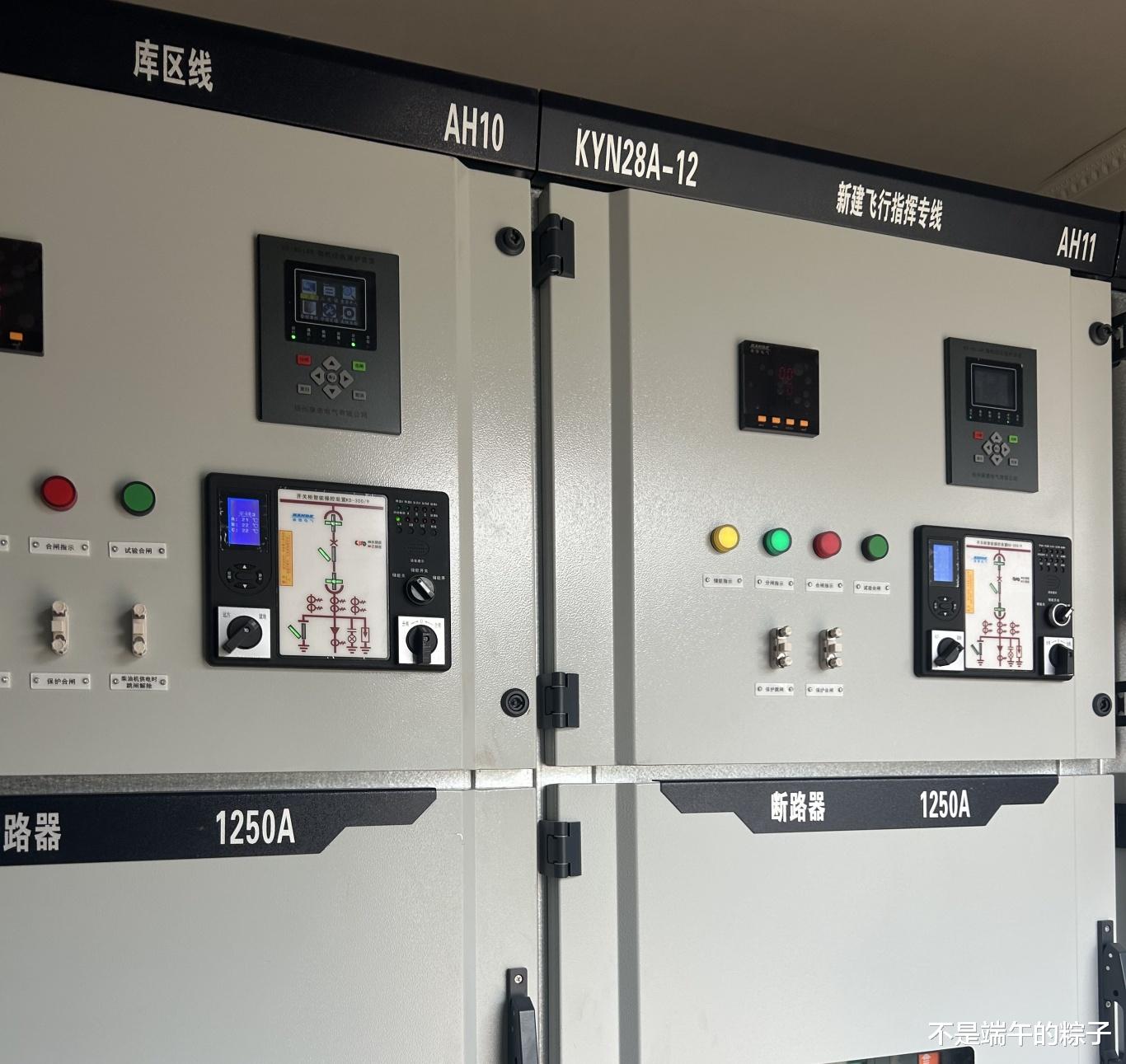

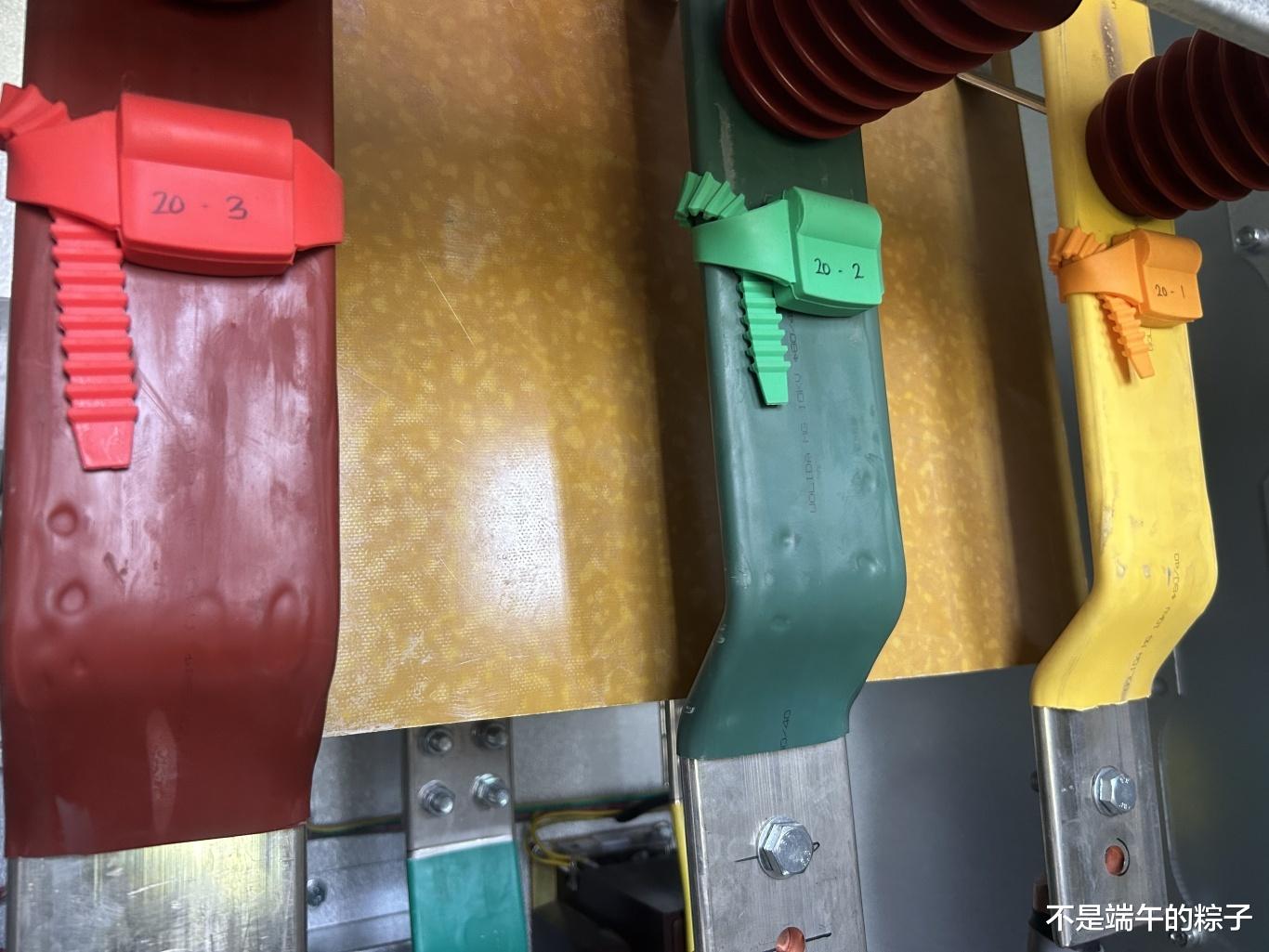

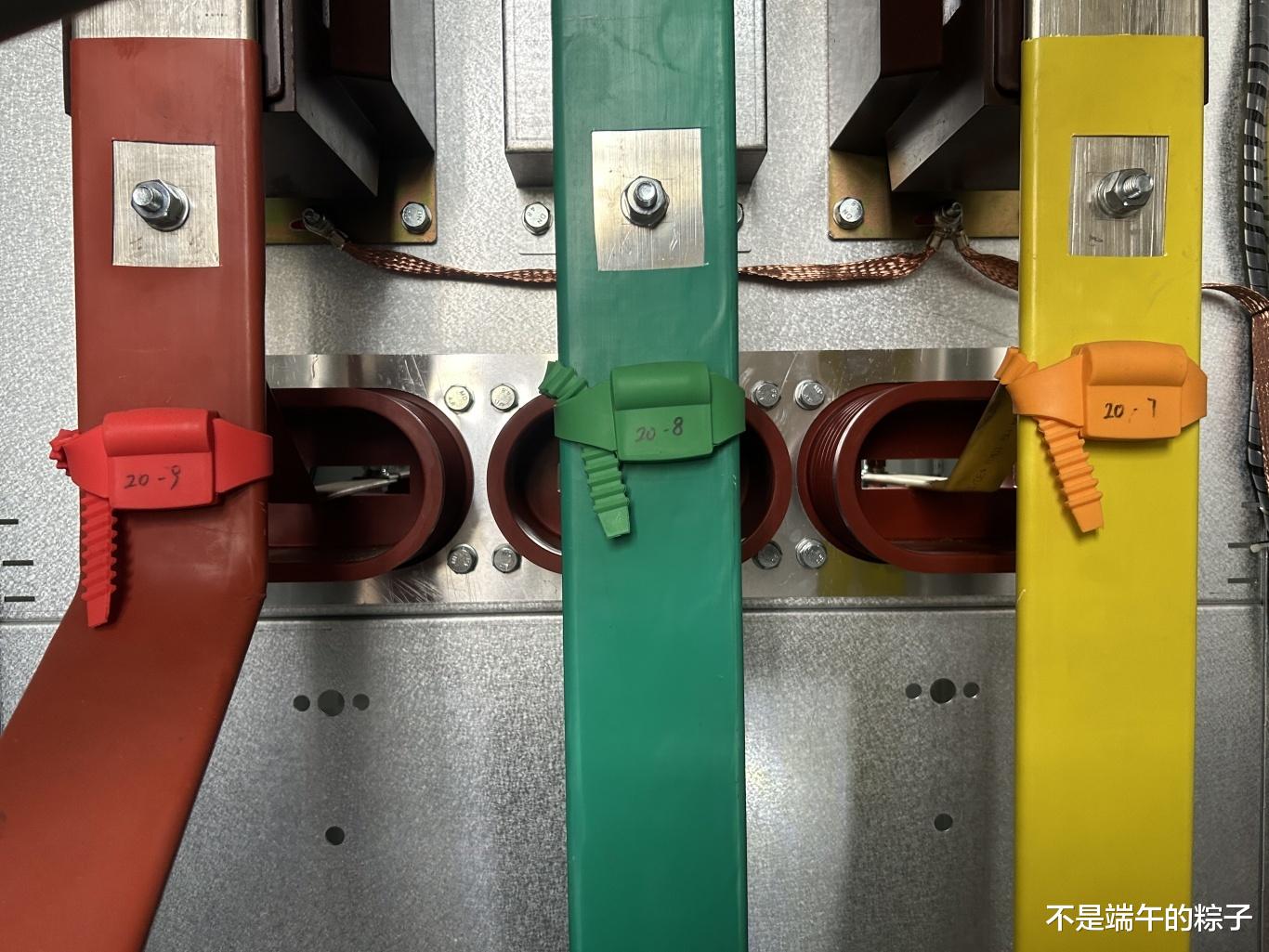

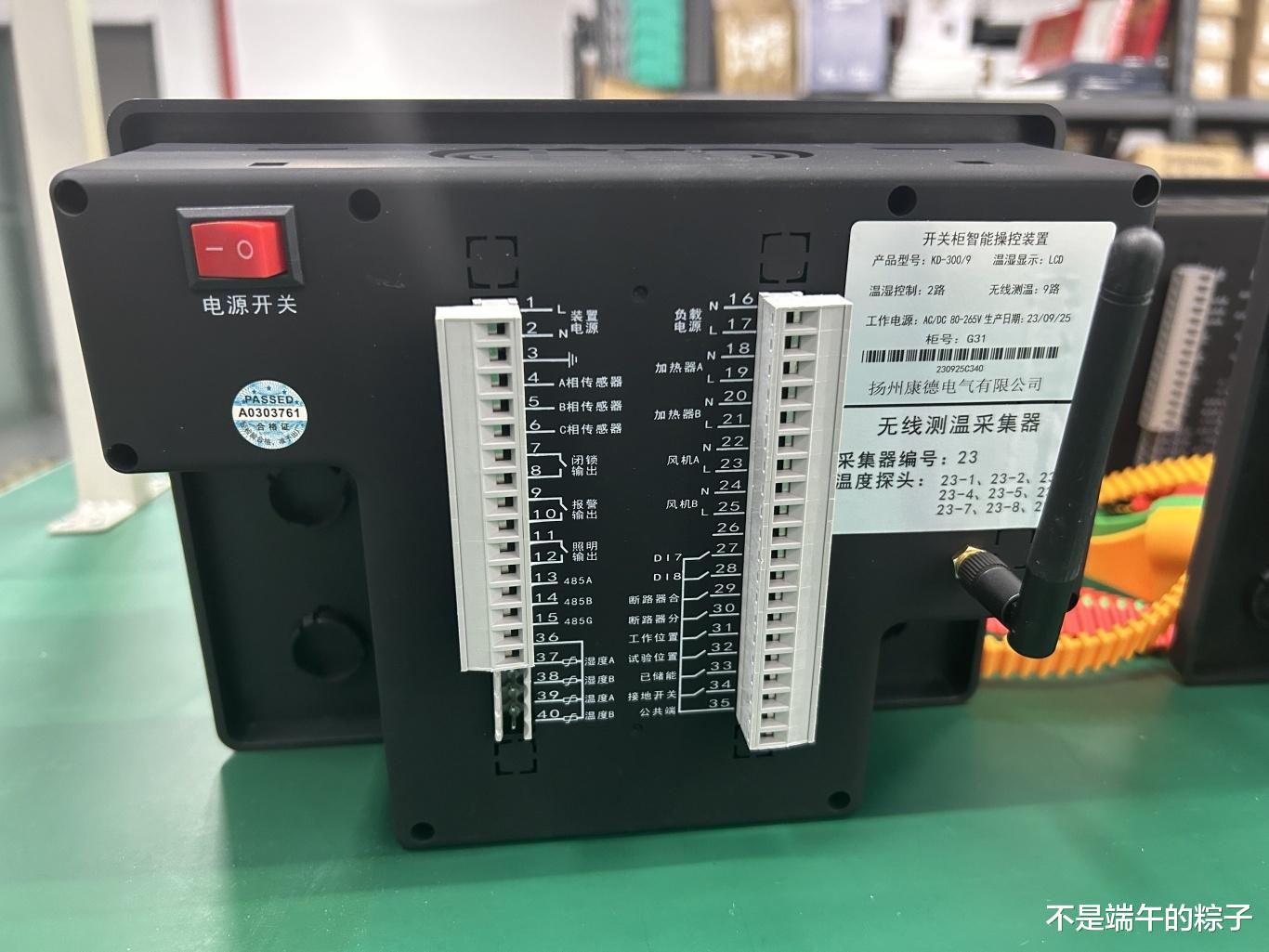

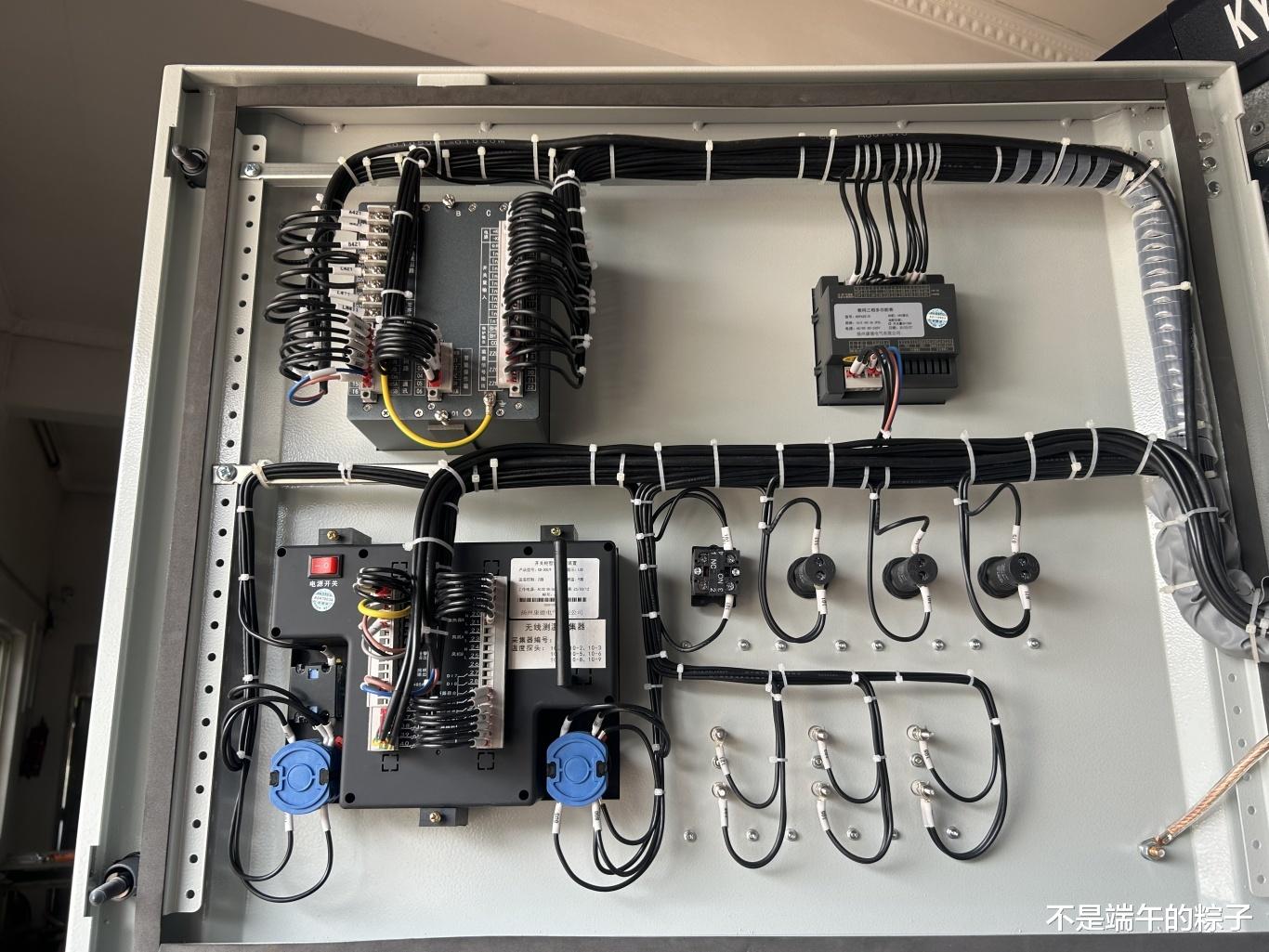

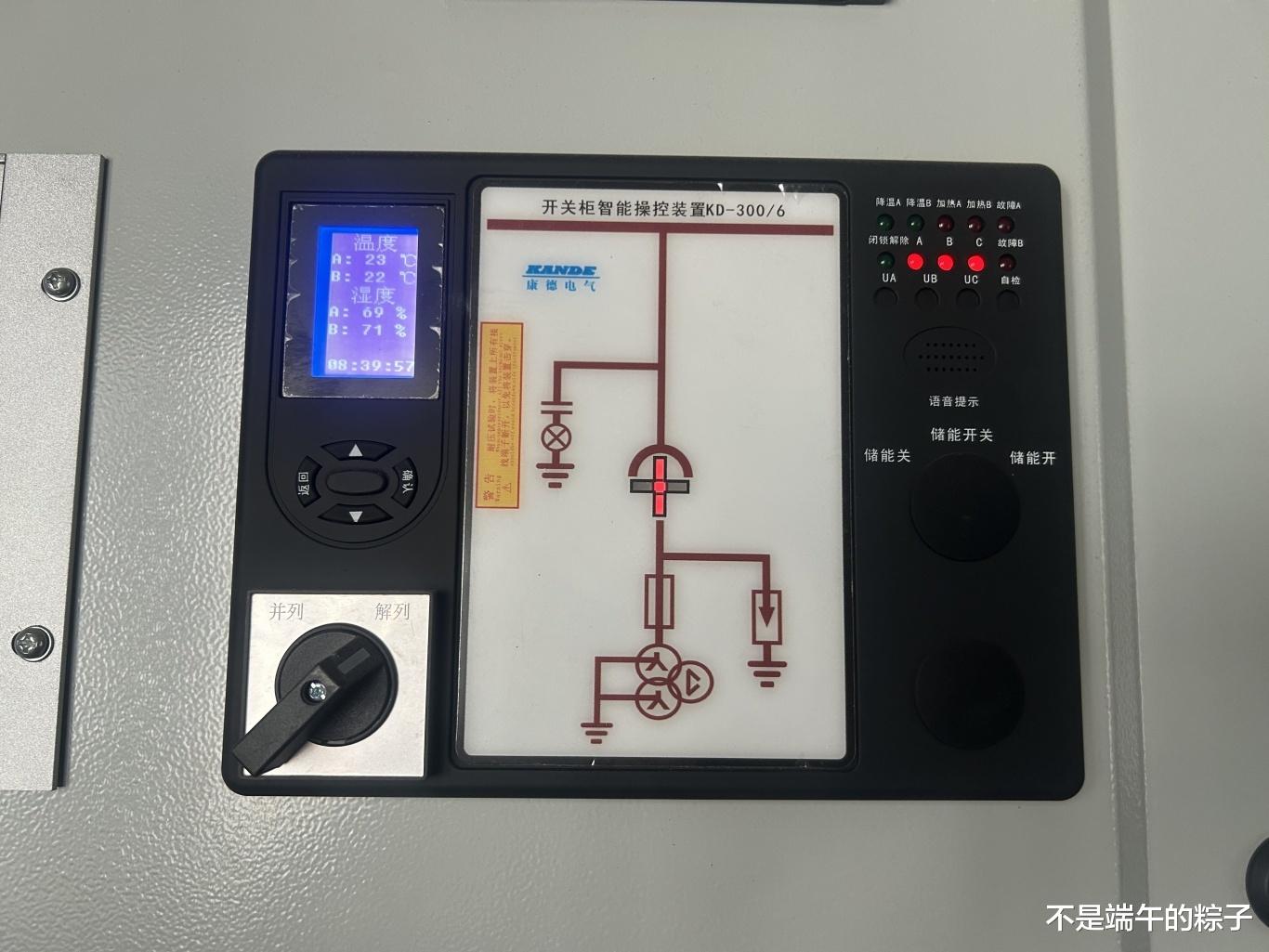

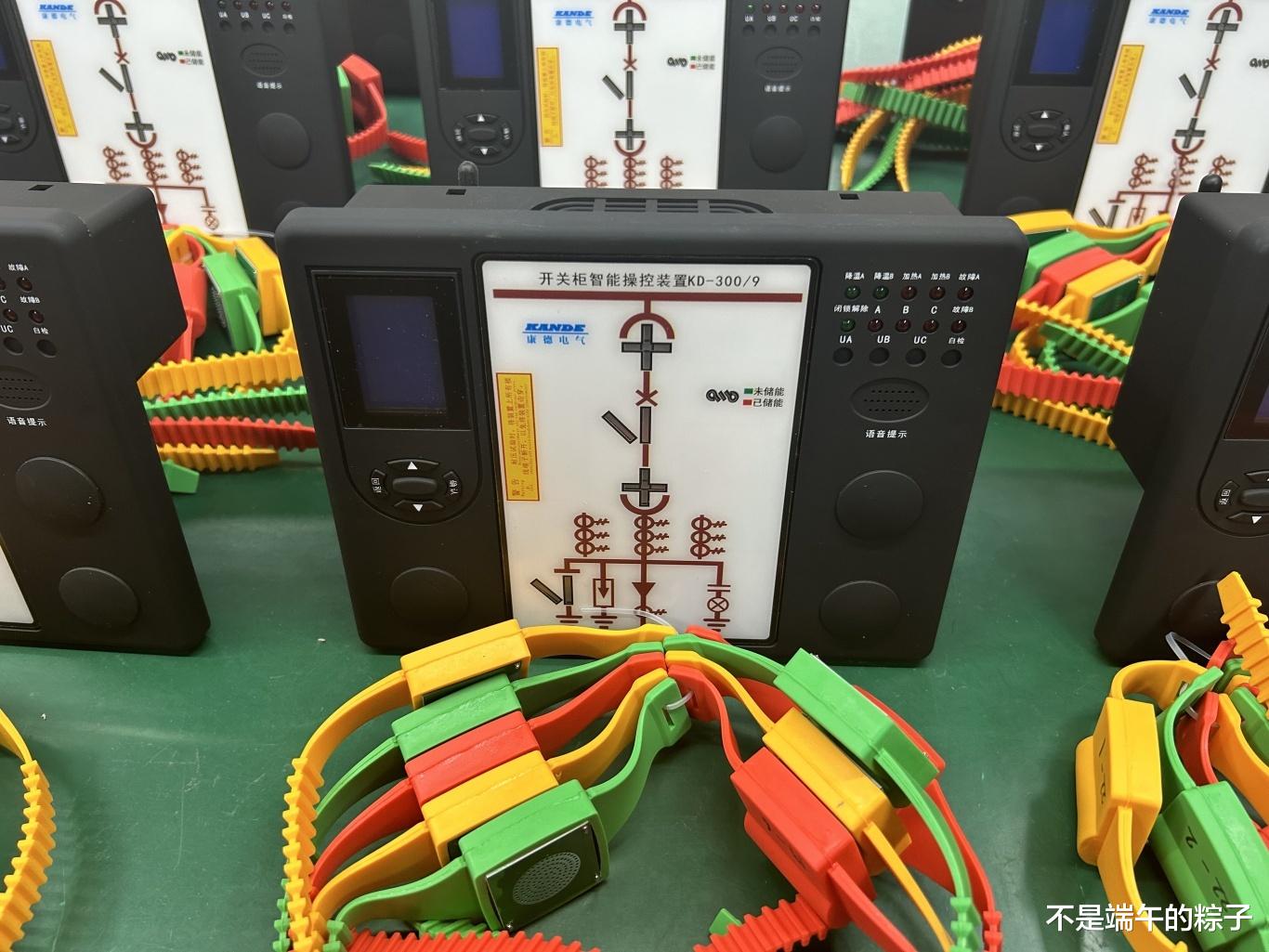

产品实拍
