XRD晶体缺陷，阐述了体缺陷如何通过和相干衍射域尺寸变化影响XRD图谱，表现为、强度变化、位移和畸变HRTEMXPS拉曼光谱完美的晶体在理论上是由原子在三维空间中无限周期性排列构成的。然而，在实际材料中，这种完美结构是不存在的。。

这些缺陷根据其几何形态可分为：

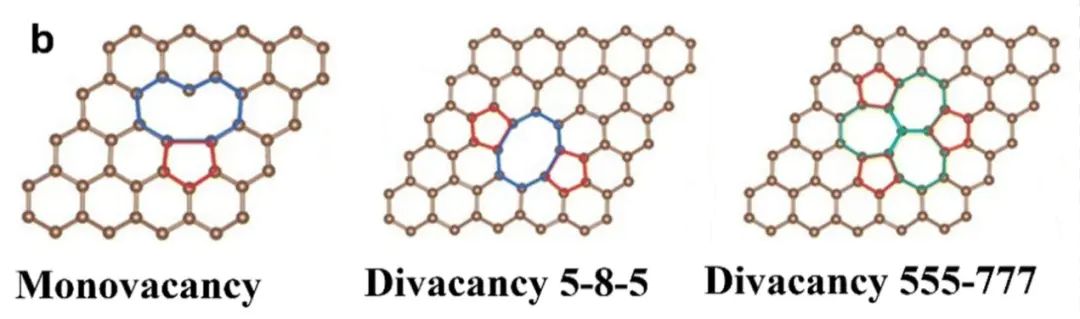

0D。表示在完美的周期性晶格中移除一个原子，从而在晶体结中留下一个空位。间隙原子表示在完美的周期性晶格中的空位孔洞中多出一个原子。

（1D）：面缺陷（2D）体缺陷（3D）DOI: 10.1002/tcr.202200070

缺陷如何改变X射线衍射信号？

分析缺陷的物理基础在于，晶体缺陷的存在会破坏晶格的完美周期性，从而对X射线的衍射行为产生可观测的影响。其核心原理基于拉格定律。

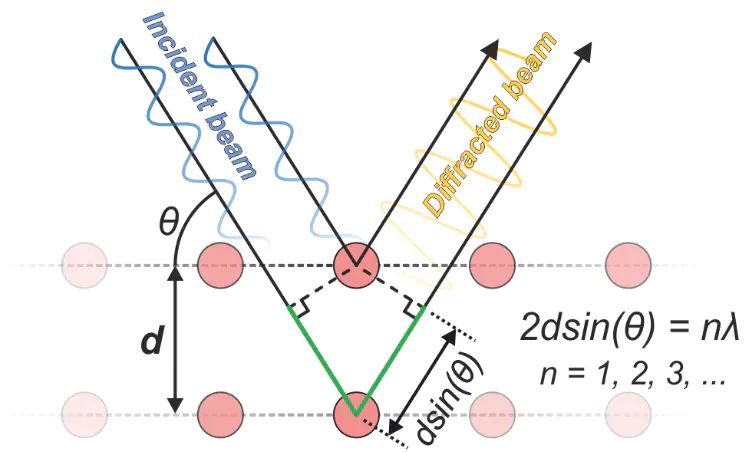

其中，为衍射级数（通常为1），λ为入射X射线的波长，d为晶体中相互平行的晶面间距，θ为入射X射线与晶面之间的夹角（布拉格角）。

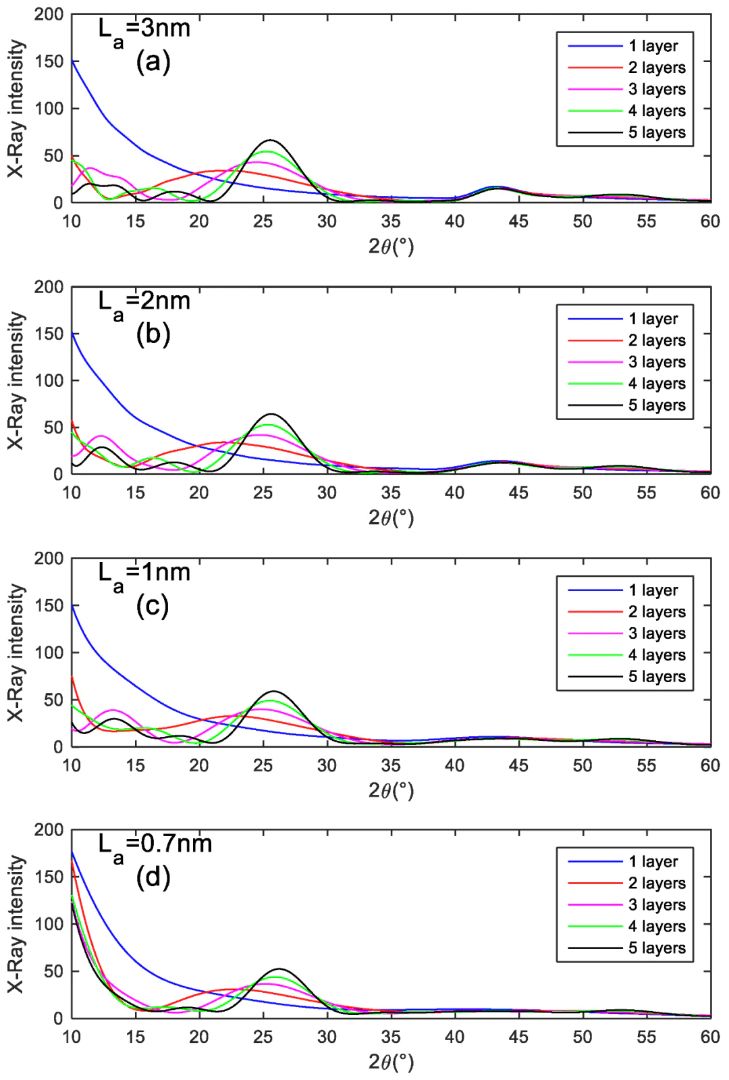

引起晶格畸变（微应变）晶格间距发生局部、非均匀性的变化衍射峰的位置发生微小偏移，并且更显著地导致衍射峰的展宽减小相干衍射域尺寸相干衍射域尺寸的减小同样会导致衍射峰的展宽，这被称为尺寸宽化1XRD晶粒尺寸效应和微观应变效应共同主导与此同时，晶体内部存在的各类缺陷——包括等，会引入非均匀的晶格畸变，即微观应变，这种应变场同样会导致衍射峰宽化。

（）缺陷密度的定量关联

峰宽并扣除晶粒尺寸贡献后，残余展宽可归因于缺陷密度增加。。

测量XRD衍射峰的微小偏移结合晶格参数变化DOI: 10.3390/min12020205

衍射峰强度分析

1晶体缺陷通过破坏晶格周期性直接导致衍射峰强度降低。完美晶体的衍射强度遵循结构因子平方关系，而。

空位、间隙原子等点缺陷使局部结构因子偏离理想值；位错、层错等线缺陷和面缺陷则中断晶格的远程有序性，有效减小参与相干衍射的区域体积DOI: 10.1016/j.cemconres.2023.107391

2不同缺陷类型对强度的影响具有选择性。

：通过引入应变场使原子偏离平衡位置，导致衍射强度。

：造成特定晶面的堆垛序列错误，使某些衍射峰强度，并伴随。

：改变局域原子散射能力，导致结构因子重新计算，系统性地。

：在多晶材料中，晶界作为高缺陷密度区域显著降低整体相干散射体积。

衍射峰位移和畸变

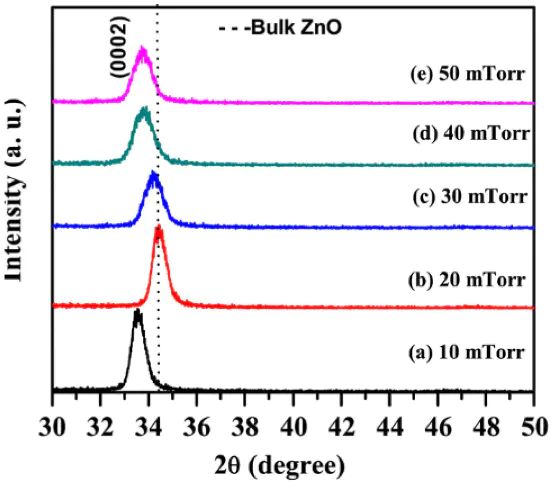

1晶体缺陷通过改变晶格参数引起衍射峰位移动。d，根据布拉格方程2dsinθ = nλ，这将导致衍射角θ的系统性偏移。

（）衍射峰畸变

：，在倒易空间产生尾部效应。这种不对称性可通过峰形函数的不对称参数进行量化。

：在具有各向异性应变场的材料中（如存在织构或特定取向位错），。图的线性偏离通常指示应变各向异性的存在。

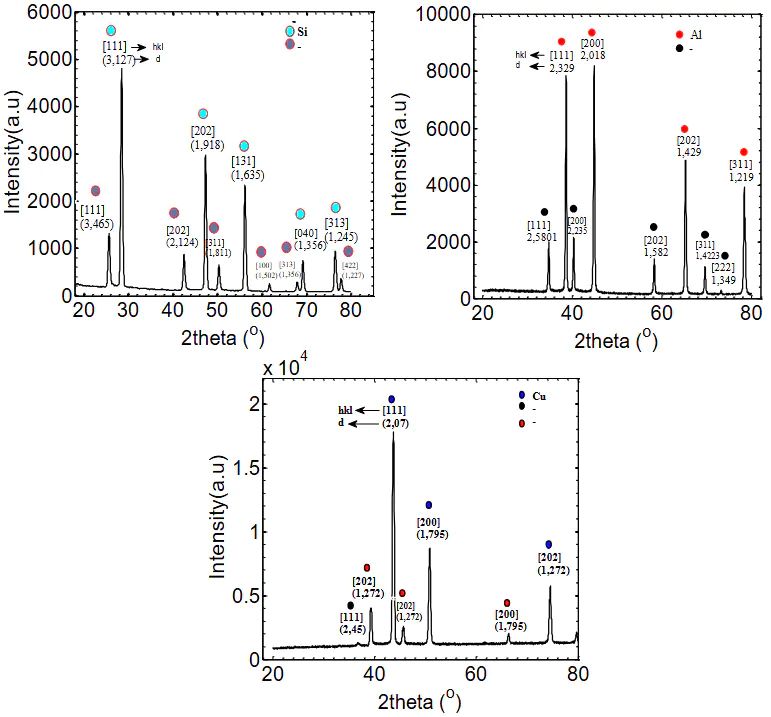

多重效应叠加晶粒尺寸分布、应变梯度、多种缺陷共存使峰形畸变呈现高度复杂性XRDDOI: 10.3390/c8010004

如何联用技术以全面表征？

XRD+HRTEM

确认材料整体的晶体结构（如相转变、非晶化），排除物相干扰。可以原子排列，可判断晶面间距。

XRDDOI: 10.1002/anie.201810199

XRD+XPS

通过峰宽化、峰位移，间接反映缺陷导致的晶格变化；XPS通过特征峰的出现/偏移，直接确认缺陷类型。

XRD证明晶格畸变（缺陷）且结构稳定DOI: 10.1021/acssuschemeng.8b05717

XRD+Raman

表征长程有序性（如晶粒尺寸、晶格参数）。Raman则表征短程无序性，反映缺陷的活性位点特征。

XRDDGORRDOI:10.1039/D0NR08976A
