‍车载天线系统主要用于列车控制与监控系统（TCMS）的无线传输，还是用于乘客信息系统（PIS）的信号接收，天线线缆的性能直接决定了通信链路的稳定性与可靠性。由于车辆运行环境特殊，必须通过一系列强制标准测试，满足可靠性、安全性、电磁兼容、防火、环境适应性要求，才能获准装车使用。

1）电气性能测试

电气性能是天线线缆最核心的指标，直接关系到信号能否“保真”地传输。

首先是特性阻抗与驻波比（VSWR）测试。轨道交通通信系统通常采用50Ω标准阻抗，线缆的阻抗一致性必须极高。如果线缆内部结构不均匀，会导致信号在传输过程中发生反射，形成驻波。在高频段，过高的驻波比不仅会造成信号衰减，还可能反射回发射端损坏功放模块。因此，测试需覆盖全工作频段，确保阻抗波动在允许范围内。

其次是插入损耗（衰减）测试。列车在高速移动中，信号本身面临多普勒效应和路径损耗的挑战，线缆本身的损耗必须尽可能低。测试通常会使用矢量网络分析仪（VNA）进行全频段扫描，重点关注高频段的衰减曲线是否平滑。对于长距离布线的列车，低损耗线缆是首选。

此外，相位稳定性与相位匹配测试在多天线系统中尤为关键。现代列车常采用多输入多输出（MIMO）技术或相控阵天线，这要求多根线缆之间的相位差必须高度一致。

2）机械与环境适应性测试

列车运行时的振动、冲击以及车内外巨大的温差，对线缆的机械结构提出了严峻挑战。

弯曲寿命与柔性测试是必检项目。车载天线线缆在布线过程中往往需要穿过狭窄的车体夹层，且列车运行时的持续微振动相当于对线缆进行长期的“疲劳测试”。测试标准要求线缆在规定的弯曲半径下，经受数万次甚至数十万次的往复弯曲后，其电气性能（如驻波比、损耗）不应出现明显恶化。

温度循环与高低温测试同样不可或缺。列车在隧道、地面及高架桥间穿梭，线缆需承受从-40℃到+85℃甚至更宽的温度冲击。测试需验证线缆在极端温度下，其绝缘层是否开裂、护套是否脆化，以及电气参数是否发生漂移。优质的线缆会采用耐高低温的特种氟塑料或低烟无卤材料，确保在热胀冷缩过程中内部结构依然紧密，阻抗保持稳定。

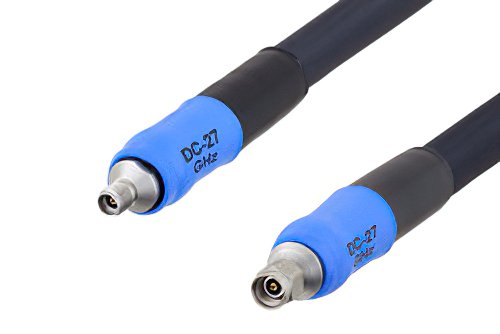

手持式射频分析仪耐用稳相电缆组件，3.5mm公头转3.5mm母头，使用PE-FF430同轴电缆，RoHS

3）屏蔽效能与电磁兼容（EMC）测试

轨道交通是典型的强电磁干扰环境，牵引电机、变流器及接触网产生的电磁噪声无处不在。天线线缆必须具备极强的抗干扰能力，同时也要防止自身信号外泄干扰车载其他设备。

屏蔽效能测试用于评估线缆对外部噪声的阻挡能力。对于车载天线线缆，通常要求屏蔽效能优于90dB，关键部位甚至要求达到100dB以上。这依赖于线缆的三重屏蔽结构或无缝铜管外导体设计。在测试中，通过注入干扰信号并测量线缆内部的感应噪声，来验证其屏蔽完整性。

此外，还需进行转移阻抗测试，这是衡量屏蔽层质量的专业指标，数值越低代表屏蔽效果越好。在整车EMC测试中，天线线缆作为敏感接收链路，必须通过传导与辐射抗扰度测试，确保在列车全速运行、受电弓拉弧等极端工况下，通信链路不中断、不丢包。

总之，轨道交通车载天线线缆的测试，是一项涵盖电气、机械、环境及电磁兼容的系统工程。从阻抗匹配到相位一致性，从抗弯折寿命到屏蔽完整性，每一项测试数据都是列车安全运行的保障。
