成套开关设备中电弧光故障是最严重的故障之一，其产生的弧光容易烧坏其他元器件，从而导致事故扩大，往往造成较大的经济损失。弧光保护通过监测电弧光强度和电流变化情况，能及时切除故障，可以起到很好的保护作用并降低经济损失。

01 项目背景

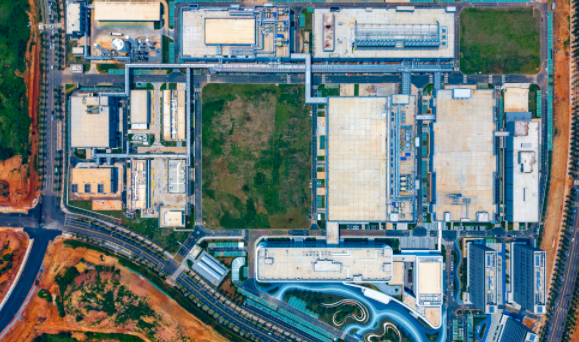

本工程为某微电子装备有限公司半导体生产基地电力增容项目，在厂房内共设置两座变配电室，总增容容量25000kVA。

本次增容在二期厂房，新建一座总配电室，新增5台2500kVA变压器，利旧一台2500kVA变压器，将原有4台2500kVA变压器切改至新建总配。同时新建一座分配电室，新增4台2500kVA变压器，接入一期原有总配。

02 项目需求

开关柜或母线因绝缘损坏、操作失误、设备老化等原因较易产生弧光。当发生弧光故障时，将会产生巨大能量，造成高温以及各类电弧效应，威胁人员的安全，同时损害设备，造成重大经济损失。为了确保供电系统的安全性和可靠性，本项目的0.4kV开关柜需要配置弧光保护。

项目详情如下：

总配电室0.4kV开关柜：MNS低压配电柜共22面，其中低压进线柜4面，母联柜2面，电容器柜8面，馈线及有源滤波柜4面，馈线柜4面。

分配电室0.4kV开关柜：MNS低压配电柜共16面，其中低压进线柜4面，电容器柜8面，馈线柜4面。

安科瑞配置方案

1、低压母线弧光保护

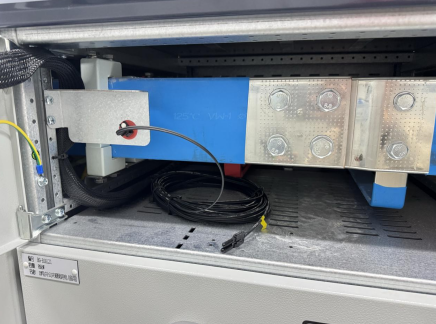

在每段低压母线配置1台ARB6弧光装置，在每台柜子的柜顶水平铜排处安装1个ARB-S弧光传感器。ARB6采集本段进线/母联电流+各柜柜顶的弧光，双判据动作于跳闸本段进线/母联开关。

2、电容补偿柜/有源滤波柜弧光保护

在每台电容补偿柜/有源滤波柜配置1台ARB4弧光装置，除在柜顶安装个ARB-S弧光传感器之外，在柜内中下部再安装1个ARB-S弧光传感器。ARB4采集本柜电流+本柜中下部的弧光，双判据动作于跳闸本柜开关。

03 安科瑞产品介绍

安科瑞ARB系列弧光保护由ARB6/ARB4弧光保护装置、ARB-S弧光传感器及弧光塑料光纤组成。

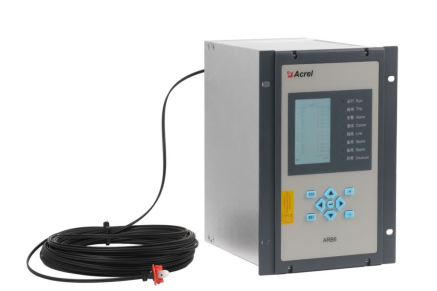

1、ARB6 弧光保护装置功能

多组弧光保护逻辑，实现分区域选择性跳闸

弧光故障点定位

弧光单判据、弧光电流双判据可选

弧光动作门槛值和电流、电压定值可自由整定

弧光装置、传感器及光纤实时自检

支持Modbus、IEC 60870-5-103等通讯协议

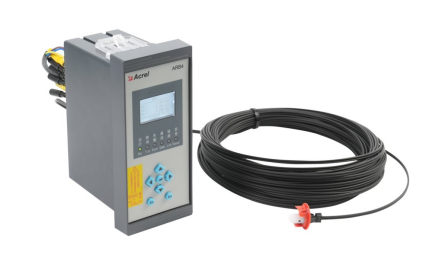

2、ARB4弧光保护装置功能

适合中高压出线柜电缆室、低压电容补偿柜等单柜应用

弧光故障点定位

弧光单判据、弧光电流双判据可选

弧光动作门槛值和电流、电压定值可自由整定

弧光装置、传感器及光纤实时自检

支持Modbus、IEC 60870-5-103等通讯协议

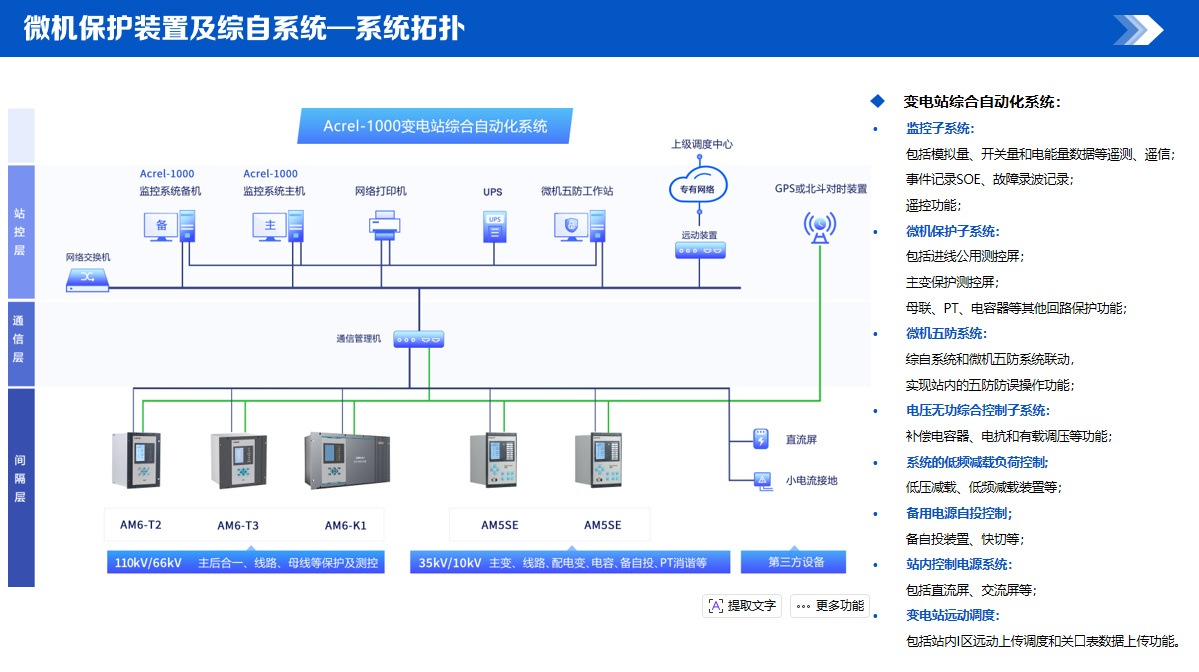

04 安科瑞系统平台

2、功能介绍

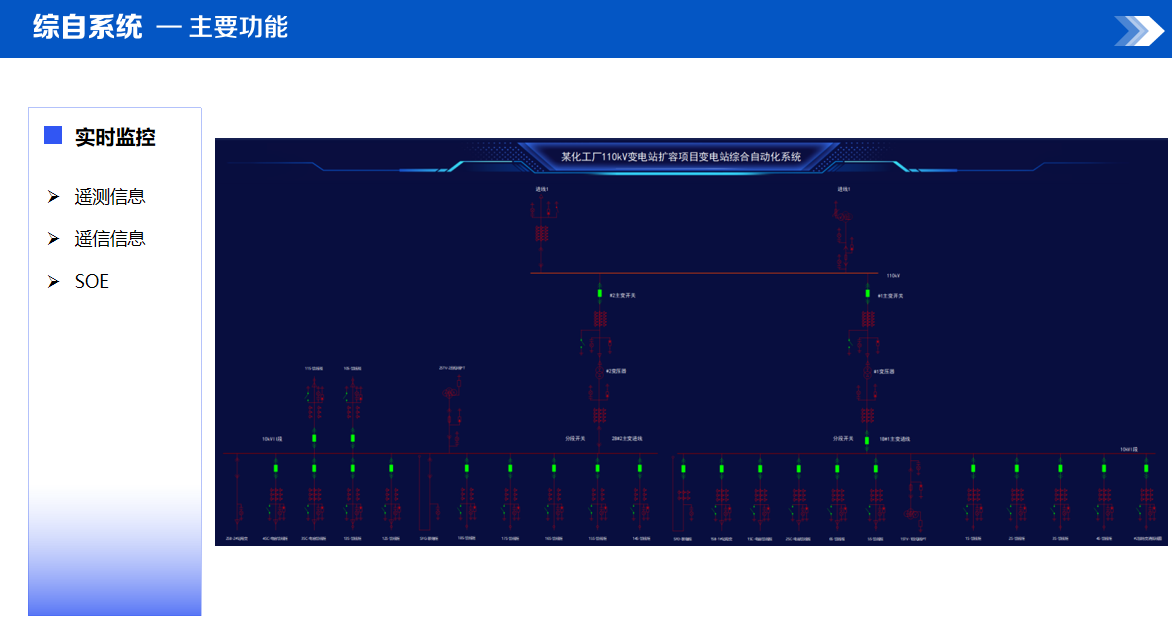

实时监控

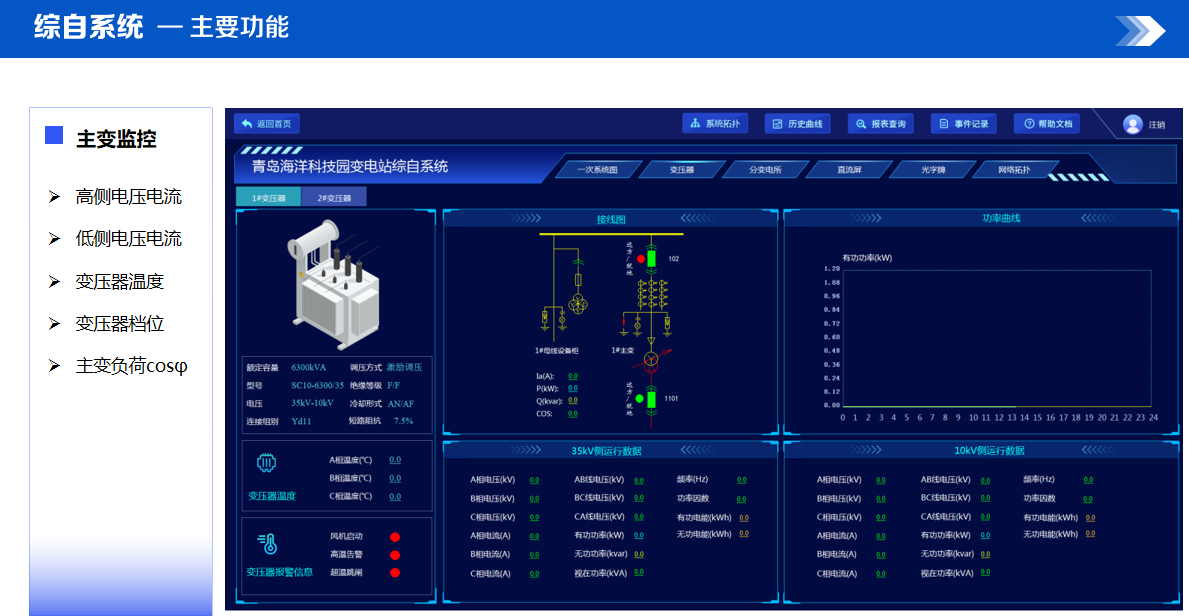

主变监控

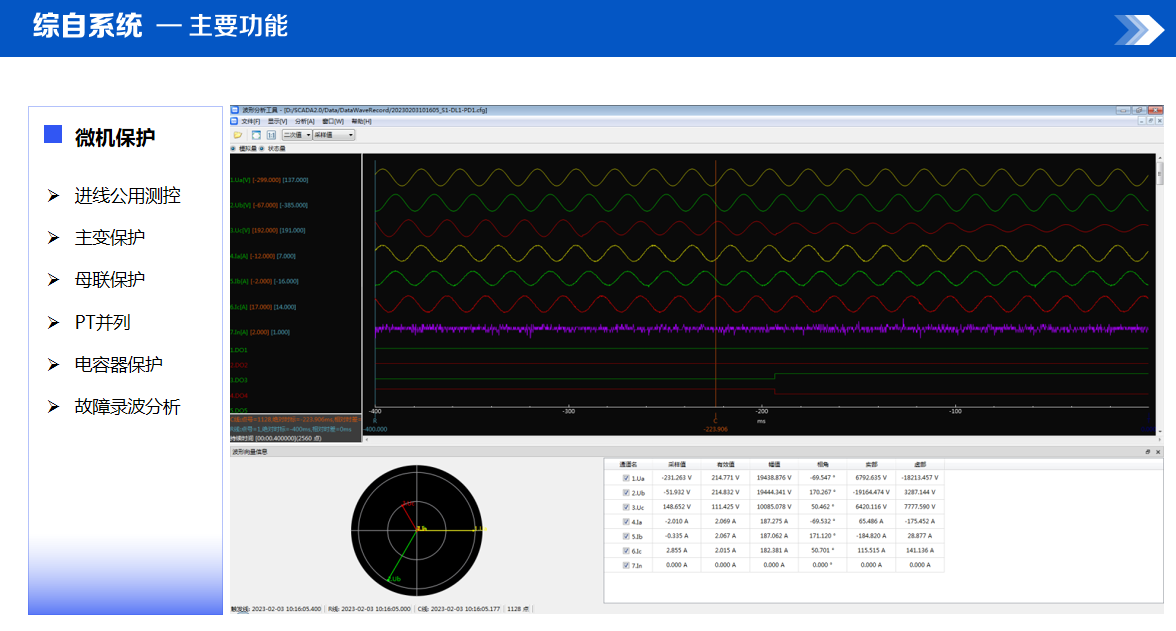

微机保护

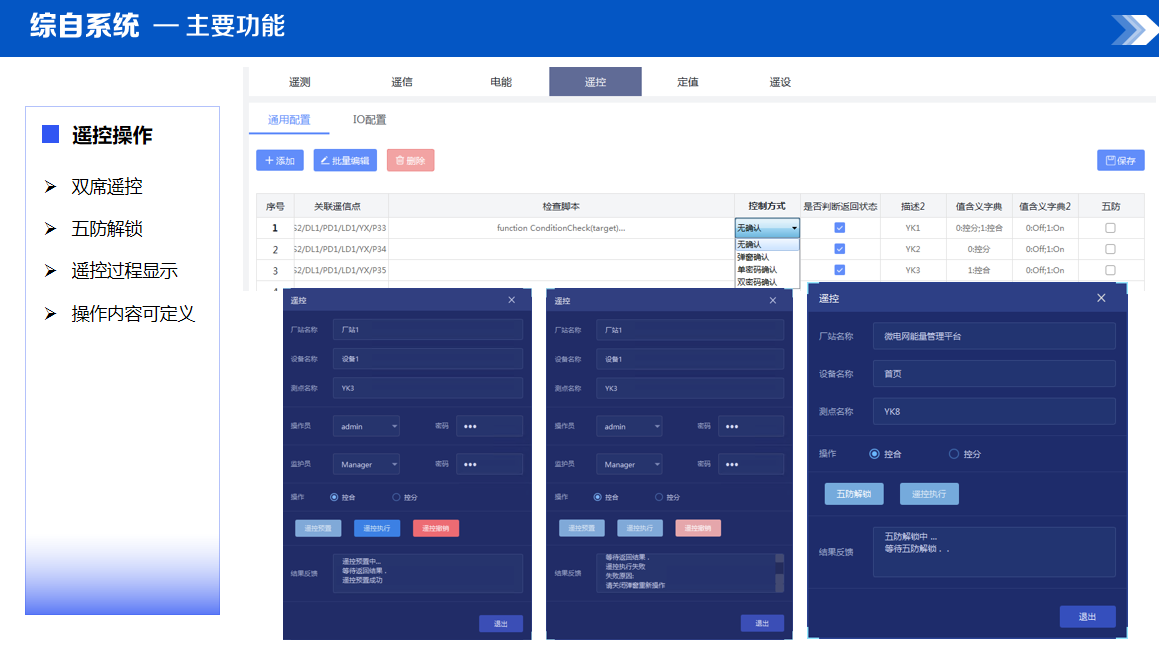

遥控操作

结语

弧光保护通过光强与电流变化双重判据，能在数毫秒内快速动作切断电源，在预防弧光放电事故方面具有重要的意义，能够预防人员伤亡与设备损伤问题的产生，确保电力设备的安全可靠运行。
