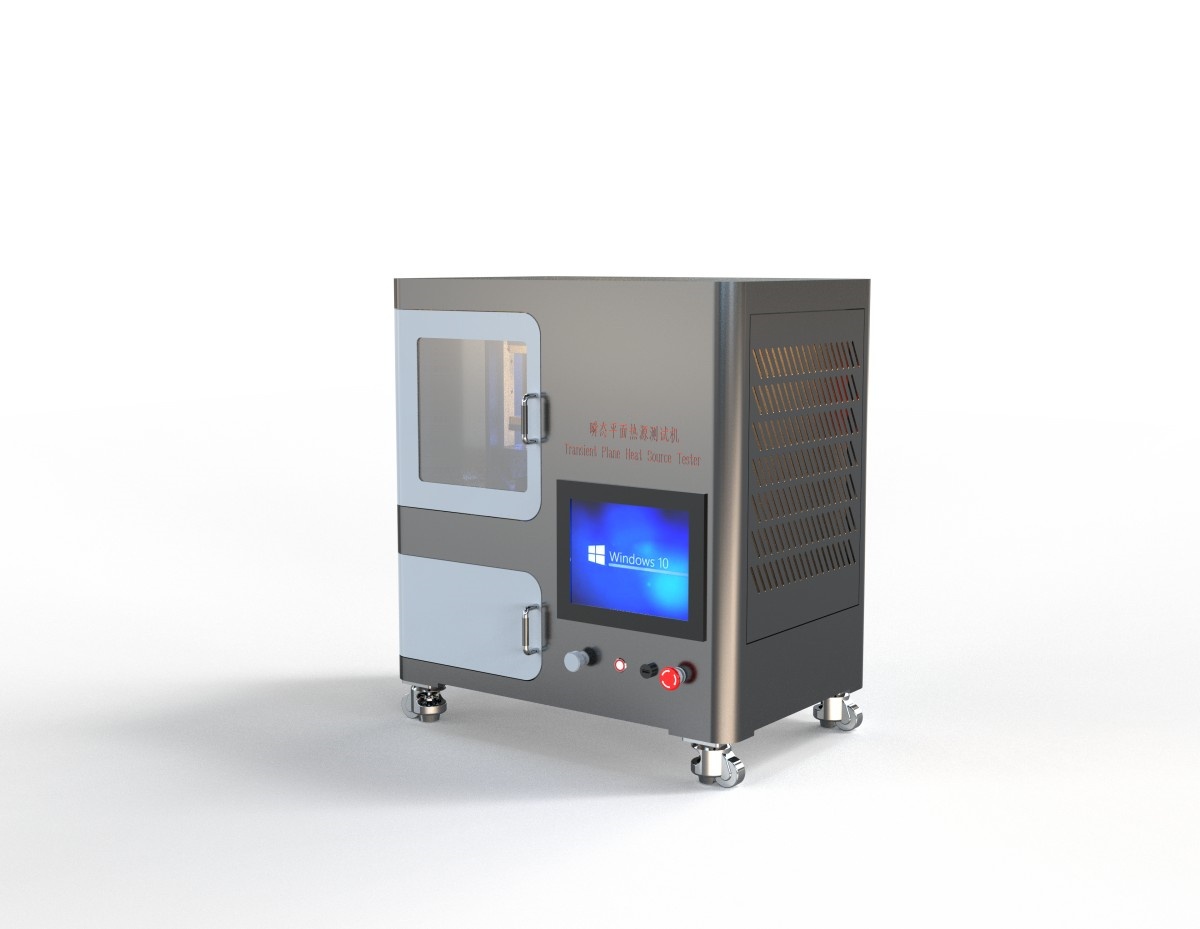

瞬态平面热源测试机/多功能快速导热系数测试仪/导热系数测试仪-瞬态平面热源法

一，描述：

本仪器采用瞬态平面热源法，基于瞬态平面热源技术该仪器测试材料:金属、合金、石墨、导热硅脂、硅胶、硅橡胶、陶瓷、岩土、岩石、聚合物、纸、织物、泡沫塑料、混凝土、复合板材、纸蜂窝板等固体、粉末、液体、糊状、涂层、薄膜、保温材料、绝热材料、各向异性材料等的导热系数、导温系数（热扩散系数）和比热容、蓄热系数及热阻。

二，执行标准

标准：ISO22007-2:2008,GB/T32064-2015

三，技术参数：

控制系统：PLC+Windows系统；

操作界面：彩色12寸嵌入式工业电脑，WiFi连接；

无线打印功能，采用全自动测试软件，快速准确对样品进行试验过程参数分析和报告输出；

导热系数测定范围：0.001～500w/(m.k),分辩率为0.0001w/(m.k)；

热扩散系数（导温系数）范围：0.1～100m2/s；

蓄热系数范围：0.1～30w/(m2.k)；

比热容范围：0.1～5kJ/(kg.℃)；

热阻范围：0.5～0.000005mm2.k/w；

温度测量精度：≤0.001℃；

测量相对误差：≤3%；

重复性误差：≤3%；

测试时间：1～120秒。

试样测试环境温度范围：选配-40～150℃；标准配置：室温。

探头配置：标准配置：直径Φ15mm。

选配探头直径：Φ30mm,Φ15mm,Φ7.5mm；

电源：AC220V±10%，50/60Hz；

整机功率：＜500w；

标配外形尺寸：L761*W500*H786mm;

选配外形尺寸：长921宽600高856.5mm

四、探头技术指标：

1.加热材料：金属镍；

2.使用温度：-50～150℃；

3.最大功率：20w；

4.最大电压：20V；

5.最大电流：1A；

6.电阻：10Ω左右，依探头上标注阻值为准；

7.镍丝规格：厚度0.01mm,热丝宽度：0.35±0.03mm；

热丝间距：0.35±0.03mm；

8.保护层材料：聚酰亚胺薄膜；单层厚度：0.06mm；

9.探头直径：Φ30mm,Φ15mm,Φ7.5mm。

10.探头总厚度（包括粘结层厚度）0.07±0.02mm
