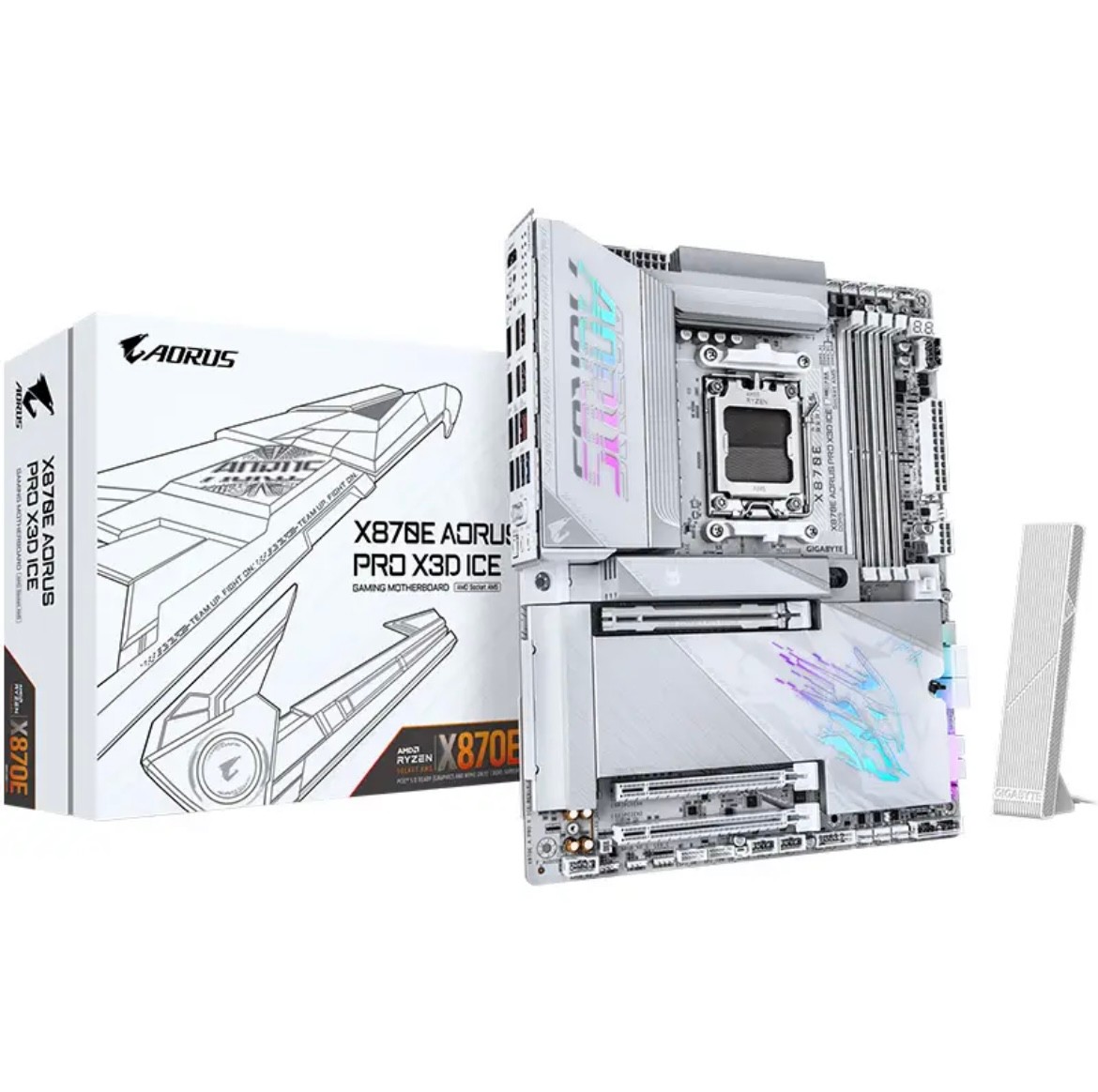

对于追求极致游戏帧率的AMD X3D玩家来说，平台的选择往往决定了硬件潜力的释放程度。随着锐龙9 9950X3D和9900X3D这类多CCD设计的旗舰处理器登场，如何规避跨CCD通信延迟、如何让积热问题得到改善后的芯片冲击更高频率，成为了新平台上必须解决的课题。技嘉近期推出的X870E AORUS PRO X3D ICE电竞冰雕主板，正是针对这些痛点量身打造的一套完整解决方案。它不仅继承了X870E旗舰芯片组的全部扩展特性，更通过独家软硬件协同，将X3D处理器的战斗力提升到了一个全新高度。

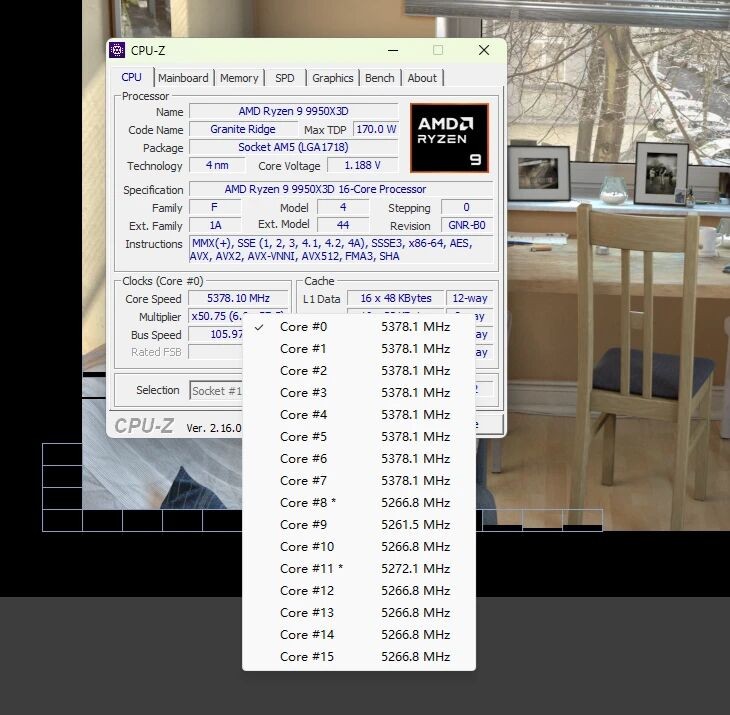

这款主板最核心的竞争力在于其内置的X3D 鸡血模式 2.0技术。与初代仅通过关闭CCD和SMT来优化游戏响应不同，2.0版本提供了三种精细化的运行模式，让用户无需深入BIOS进行复杂调校，就能让处理器在不同场景下做到性能最大化。在标准模式下，主板会默认开启PBO精准增压超频，确保处理器在游戏和生产力应用中均能获得高于默频的设置表现。而当切换到最大性能模式时，板载的专用AI硬件会介入动态调校，将处理器外频从标准的100MHz提升至106MHz左右。实测中，锐龙9 9950X3D在此模式下的多核心工作频率稳定在5.26GHz到5.4GHz之间，峰值单核频率更是突破了5.7GHz的默认上限，达到了5770MHz。这种频率上的提升直接反映在CINEBENCH R23多核心分数突破46000pts，Blender渲染与视频转码耗时显著缩短，对于兼顾3D渲染和AI运算的创作者而言，这个模式相当于一键获得了免费的性能升级。

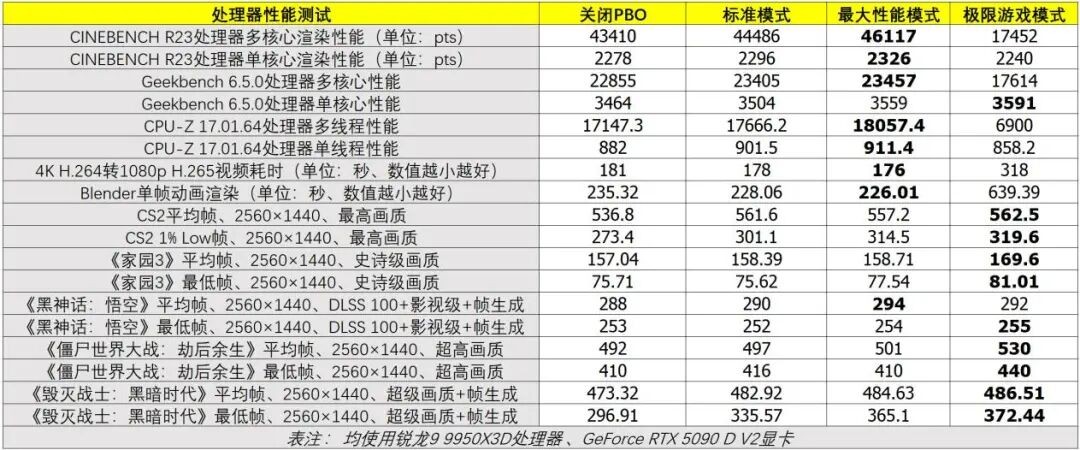

对于游戏玩家来说，极限游戏模式无疑是释放主机全部战力的最后一块拼图。该模式通过底层BIOS优化，在保持外频提升的同时，会物理屏蔽掉一个CCD并禁用同步多线程技术。这意味着锐龙9 9950X3D将以8核心8线程的纯大核形态运行，所有游戏指令都被锁定在同一组CCX内完成，彻底规避了跨CCD通信带来的延迟开销。实测数据显示，这种架构上的“专注”带来了实打实的帧率增益。在《僵尸世界大战：劫后余生》中，极限游戏模式的最低帧领先最大性能模式7.3%；在《毁灭战士：黑暗时代》中，其平均帧与最低帧双双超越全核心开启的状态；而在竞技类FPS游戏CS2中，1% Low帧达到了319.6fps，相比未开启优化的状态大幅提升。这充分证明，在游戏场景中，降低延迟比堆砌核心数量更为关键，技嘉通过这一模式精准地挖掘了X3D处理器的潜力。

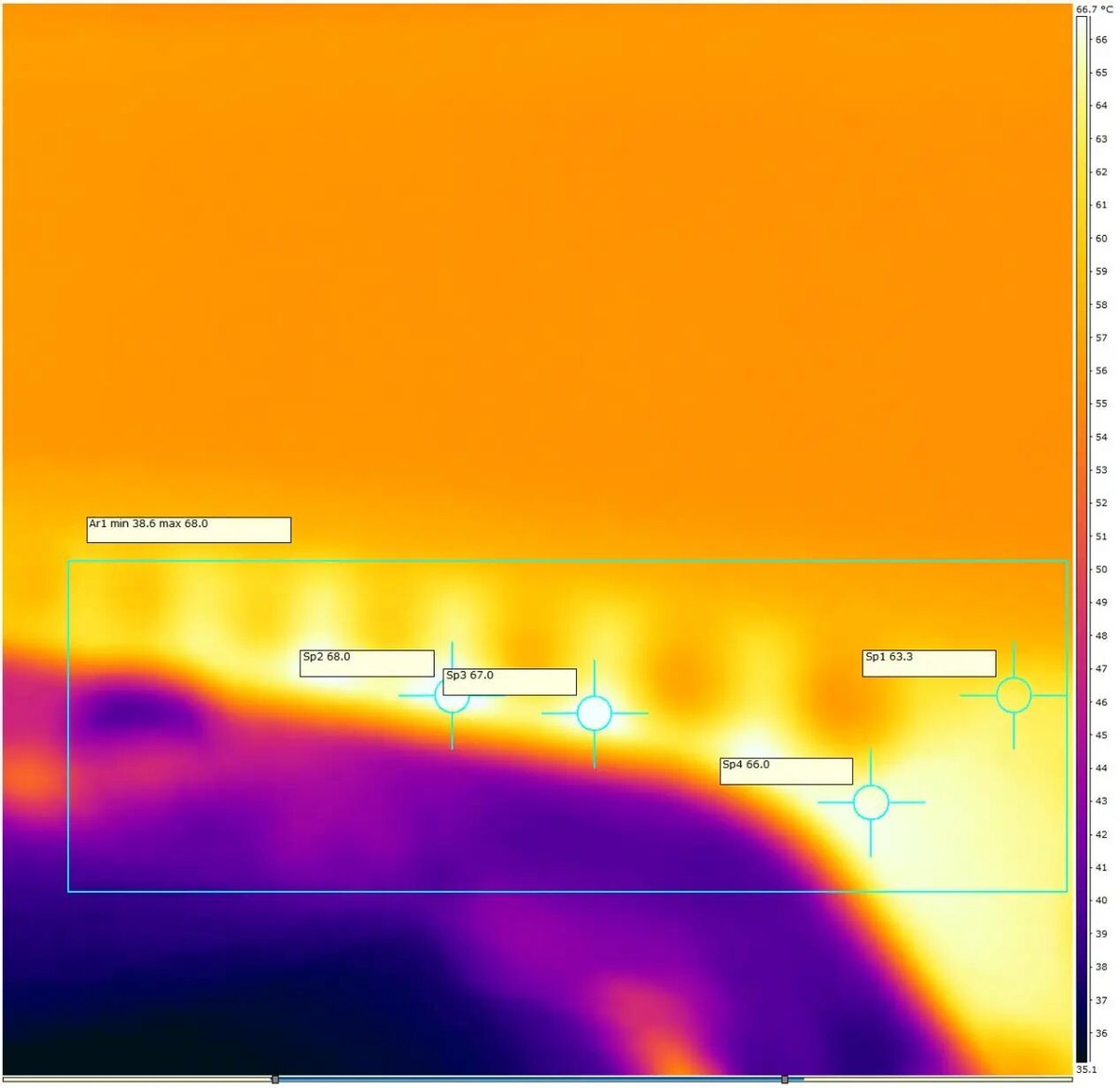

除了鸡血模式2.0这一亮点，X870E X3D电竞冰雕在硬件堆料上同样展现出旗舰级水准。为了驾驭解锁功耗墙后的锐龙9 9950X3D，该主板配备了18+2+2相供电设计，核心供电部分采用支持110A负载的SPS MOSFET，理论支撑电流高达1980A。在实际拷机测试中，当处理器平均功耗飙升至253W、峰值触及265W时，通过大面积鳍片散热装甲和直触式热管的压制，MOSFET的最高温度仅68摄氏度。这意味着即便是长时间进行高负载的4K游戏直播或CPU渲染，供电系统也不会出现任何瓶颈，保证了硬件在极限状态下的稳定性。

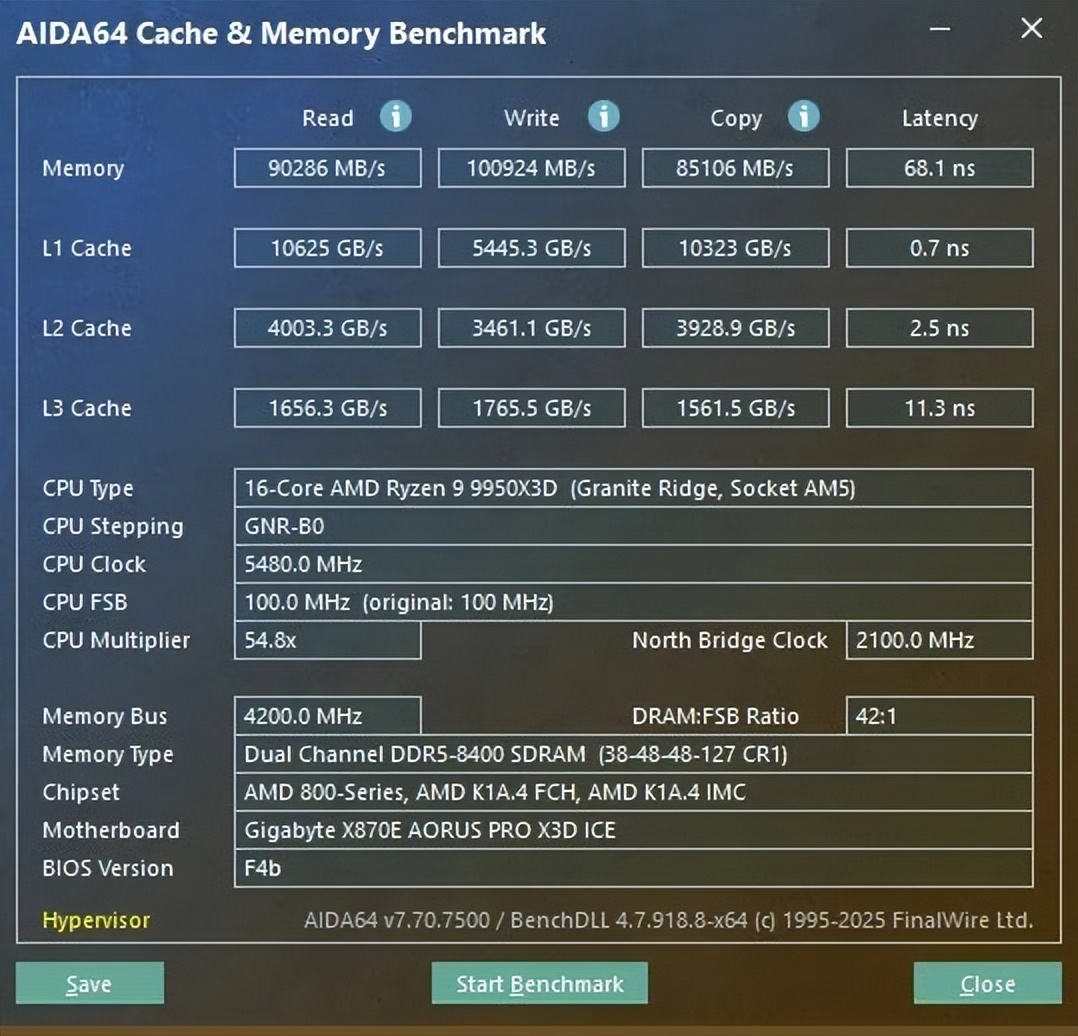

内存支持方面，这款主板展现了技嘉一贯的“黑科技”底蕴。通过采用8层服务器级PCB和背钻孔技术，有效减少了信号反射与失真，为高频内存的稳定运行奠定了基础。在BIOS中，用户只需简单开启高频宽选项，无需手动调整繁杂的小参，就能看到AIDA64内存读取带宽从78GB/s跃升至85GB/s，延迟从79.8ns降至72.4ns。若用户追求极致，配合AORUS AI SNATCH软件进行自动超频或手动调校，测试中我们轻松将一套套条超频至DDR5 8400，内存读取带宽突破100GB/s，延迟压缩至68.1ns，这对于提升游戏最低帧和内存敏感型应用的响应速度至关重要。

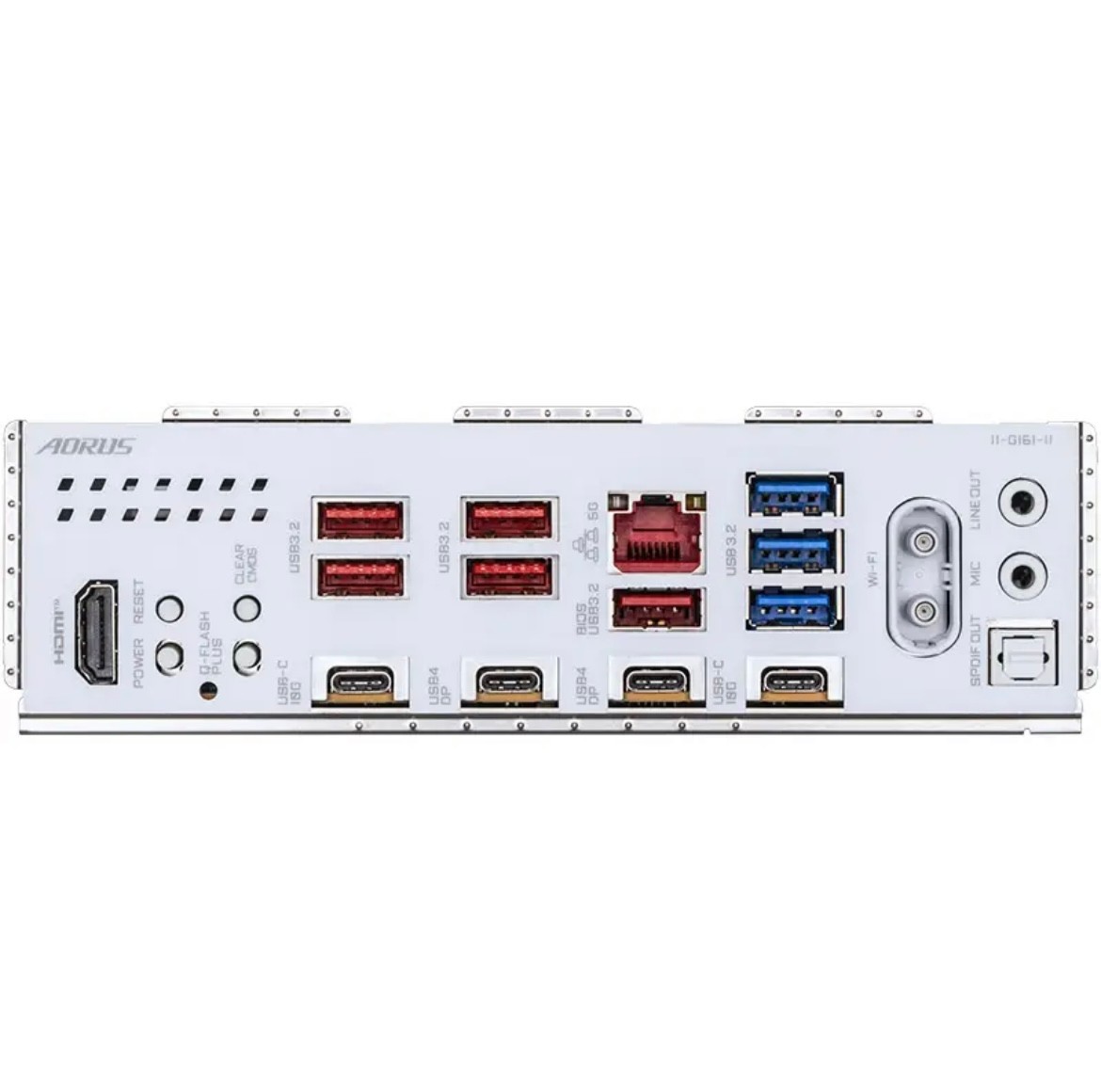

在扩展性与易用性上，这款主板同样考虑周全。它提供了两个PCIe 5.0 x4 M.2插槽，且配备了快易拆散热装甲和弹性背板，即使安装顺序读写高达14500MB/s的满血PCIe 5.0 SSD，也能确保热量快速导出。IO部分配备的双USB4接口提供了40Gb/s的传输带宽，并支持DP输出，而前置的USB 3.2 Gen 2x2接口还支持65W快充，方便为移动设备补电。网络配置上，瑞昱5G有线网卡与高通Wi-Fi 7 的组合确保了无论有线无线都能获得极低延迟的高带宽体验，特别是快易拆的Wi-Fi天线设计，让装机过程更加便捷。
