机器人控制柜里的串口通讯问题，很多时候都是隐性的，不会一下子暴露成明显的故障，而是以一种让人摸不着头脑的方式慢慢渗透出来。示教器和控制器之间偶发性的指令丢失，外部PLC发给机器人的动作指令有时候执行有时候不执行，这类间歇性问题往往让工程师怀疑软件逻辑，翻来覆去检查程序，最后才发现根源是控制柜里某段串口通讯线缆的屏蔽层接地没做好，变频器启动的瞬间干扰窜进来，通讯刚好在那个时间点出了问题。
一、控制柜内部，干扰来源比外部现场更集中
这个认知跟很多人的直觉相反，一般觉得机器人本体周围的现场环境干扰更强，控制柜内部相对安全。但实际情况是，控制柜把伺服驱动器、变频器、电源模块、控制板这些设备全部塞进一个有限的空间里，强电和弱电高度集中，各个部件之间的电磁耦合距离近得很，这个密闭空间里的干扰强度，有时候比外部现场还复杂。串口通讯线缆在控制柜里的走线，如果跟伺服驱动器的动力线捆在一起，或者靠近开关电源，耦合进来的干扰直接作用在通讯信号上，误码和指令丢失就是这么来的。
二、屏蔽层选型，控制柜内部场合的特殊考量
机器人控制柜内部走的串口线缆，通常没有特别长的布线距离，但对屏蔽结构的要求并不因此降低，反而因为干扰来源更密集，需要更认真对待。铝箔屏蔽在控制柜内部短距离静态布线的场合基本够用，覆盖率接近100%，对高频辐射干扰的屏蔽效果不错。如果控制柜内部线缆有弯折需求，或者需要定期拆装维护，铝箔加编织网的双层屏蔽柔韧性更好，长期使用下屏蔽连续性更有保障，不会因为反复弯折导致铝箔开裂屏蔽效果下降。
三、接地路径，控制柜里最容易被忽略的细节
屏蔽层接地在控制柜内部，面临的挑战跟现场布线有点不同。控制柜通常有一根专用的接地铜排，理论上所有设备和线缆的屏蔽层都应该汇聚到这里，但实际施工中经常看到的做法是找一个最近的螺丝就接上去，外壳上随便找个位置，每根线缆的屏蔽层接地点分散在柜体各处，各接地点之间的电位可能并不一致，形成一堆小地环路，反而成为干扰的来源而不是屏蔽干扰的工具。控制柜内部最好设计统一的接地汇流排，所有串口通讯线缆的屏蔽层统一接到这个汇流排上，再从汇流排接到大地，这个细节做好了，很多莫名其妙的通讯干扰问题会直接消失。
四、单端接地还是两端接地，在控制柜这个场合的判断
这个问题前面几篇里反复出现，但控制柜这个具体场合有自己的特殊性。控制柜内部的串口通讯线缆，两端设备通常同属一个控制柜，共用同一套接地系统，两端电位差通常比较小，这种情况下两端接地的地环路风险相对可控，而且两端接地能形成更完整的屏蔽回路，对高频干扰的屏蔽效果更好。但如果串口通讯线缆从控制柜引出，连接到外部设备或者另一个控制柜，两个柜体之间的接地电位差可能就不那么可控了，这种情况下单端接地更稳妥，避免地环路引入额外干扰，判断依据还是两端接地点之间的电位是否能保持一致。
五、强弱电分区，控制柜布线的基础原则
控制柜内部的强弱电分区布线，是减少串口通讯干扰最根本的手段之一，比任何屏蔽措施都直接有效。伺服驱动器的动力线、变频器的控制线、开关电源的输出线，这些强电线缆和串口通讯线缆之间，如果能在物理上分开走，保持一定间距，干扰从源头就被隔开了很大一部分。控制柜内部空间通常比较紧张，完全分开不一定做得到，但至少应该避免通讯线缆跟动力线捆扎在一起，两类线缆实在需要交叉的地方，垂直交叉比平行更好，这些原则在控制柜内部同样适用，不会因为空间小就可以降低要求。
六、磁环的使用，小空间里的补充手段
控制柜内部空间有限，加磁环是一个低成本又不占太多空间的补充手段。在串口通讯线缆靠近干扰源的一端，套上磁环能对高频共模噪声起到明显的抑制作用，变频器或者伺服驱动器附近的通讯线缆，加磁环的效果通常比较直接。磁环的位置放在靠近干扰耦合点或者靠近接收端接口处效果最好，不用到处加，关键位置放够了就行，数量不是越多越好，前面讲USB线缆那篇也提过这个原则，这里同样适用。
七、线缆和连接器选型，控制柜里的实际需求

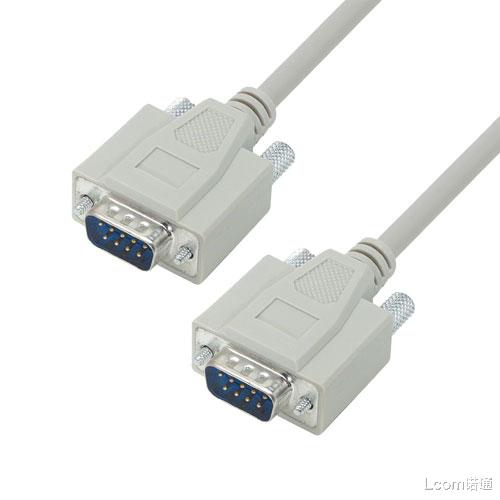

机器人控制柜里的串口通讯，从DB9连接器到RS485通讯线缆，选型的时候有几个关键点值得确认。连接器的接触可靠性在控制柜里通常比防护等级更重要，柜内环境相对封闭，防水防尘要求没那么极端，但振动这个因素还是存在的，伺服驱动器工作时产生的振动会传导到柜体，DB9接口的锁紧螺丝如果没拧紧，时间长了接触不良同样会出现。
八、快问快答
Q：机器人控制柜里的串口通讯间歇性出错，排查方向太多，怎么快速缩小范围？
A：可以先观察出错的时间规律，如果通讯错误和伺服驱动器或者变频器的动作有明显关联，基本可以判断是电磁干扰引起的，再往屏蔽接地这个方向排查。如果出错没有规律，可以先检查一下DB9接口的锁紧螺丝有没有拧紧，排除接触不良的可能，再用串口分析仪抓取通讯报文，看看出错的时候是哪种类型的错误，误码帧还是没有响应，不同错误类型指向不同的排查方向，比盲目替换线缆要有效率得多。
Q：控制柜内部串口线缆的屏蔽层接地，是不是接到柜体外壳上就行，外壳不是接地了吗？
A：外壳接地和屏蔽层接地的路径质量不一定一样。如果柜体外壳和真正的保护地之间的接地电阻比较大，屏蔽层接到外壳上，收集的干扰电流泄放路径阻抗偏高，屏蔽效果会打折扣。更规范的做法是屏蔽层接到专用的接地铜排，再由铜排统一接地，接地路径的阻抗更低，不同屏蔽层之间的电位也更一致，实际屏蔽效果比随便找个外壳螺丝接上去要可靠得多。
Q：控制柜内部空间紧张，强弱电实在很难分开走，有没有简单可行的补救措施？
A：最简单的补救是把强电线缆和通讯线缆的交叉点控制成垂直交叉，减少平行段长度，这个不需要增加任何材料成本，只是调整走线方式。另外在通讯线缆靠近强电设备的一端套磁环，能对高频干扰起到一定抑制作用。如果条件允许，在强弱电之间加一块金属隔板，物理隔离的屏蔽效果比任何事后补救措施都直接，改造的时候如果有机会调整柜内布局，这个方向值得考虑。
Q：机器人换了一台新的伺服驱动器之后，串口通讯开始出现之前没有的问题，是不是驱动器的问题？
A：不一定是驱动器本身质量的问题，新驱动器的型号或者参数设置可能跟原来的不完全一样，产生的电磁干扰频率特性可能有所变化，原来勉强够用的屏蔽接地方案，在新驱动器的干扰特性下就可能不够用了。建议先检查新驱动器的安装位置和通讯线缆之间的距离有没有变化，接地连接是否到位，再确认驱动器的EMC滤波器是否正确安装，很多伺服驱动器配套的EMC滤波器是单独的，安装的时候容易被忽略，而这个滤波器对减少驱动器向外辐射的干扰有相当直接的效果。
