01项目概况

南京软件园集成电路产业园位于江北新区研创园，总投资约 4 亿元，总建筑面积 6.1 万㎡，规划高标准厂房及配套设施，聚焦集成电路设计、封测与设备研发，其厂房洁净车间、精密测试设备对供电连续性、稳定性、电能质量要求极高，传统人工巡检存在响应慢、故障定位难、能耗管理粗放等问题。

KANDE-2000 电力监控系统针对南京软件园集成电路产业园的高可靠、高精度、智能化配电需求，通过分层分布式架构与定制化功能设计，实现全园区配电系统的实时监控、远程运维、故障预警与能效优化，为集成电路产业提供稳定、安全、高效的电力支撑，是智慧园区电力智能化升级的典型实践。

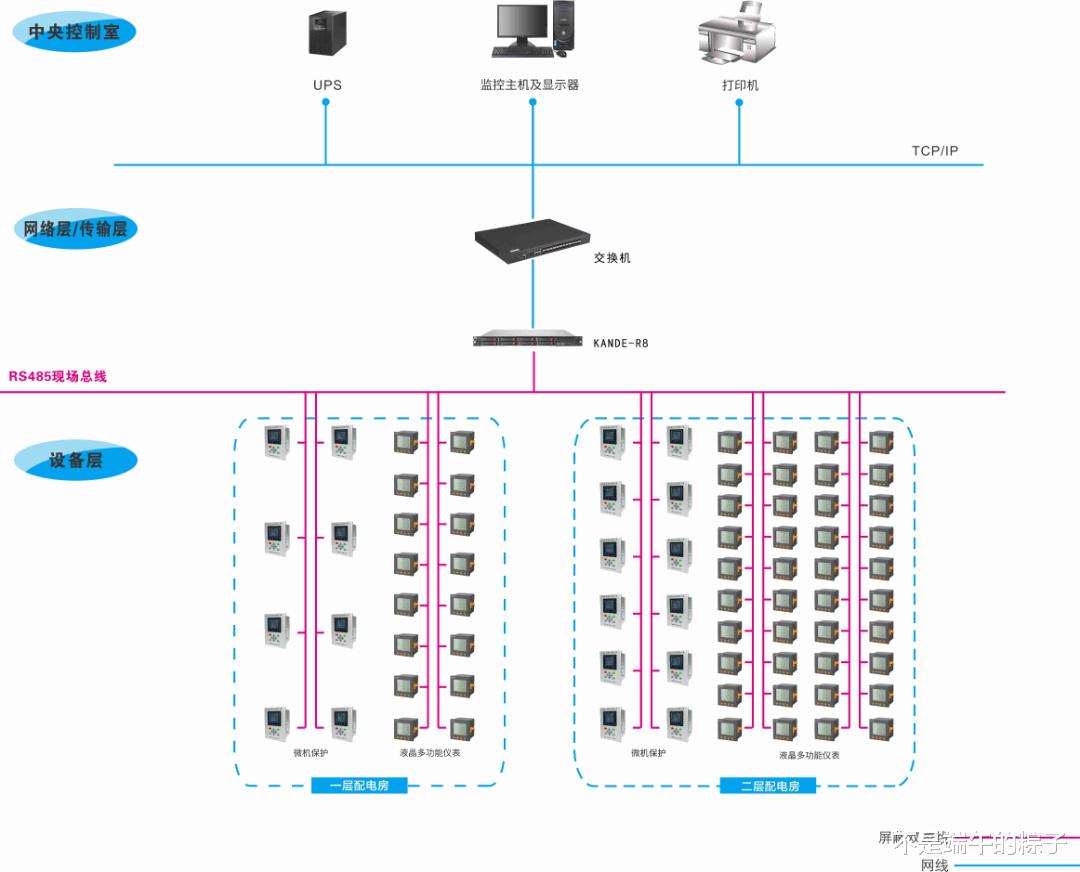

02系统架构

本项目采用KANDE-2000电力监控系统，主要监控对象为一层配电房和二层配电房的高压微机保护和多功能仪表，一层配电房微机保护2台，多功能仪表2台，二层配电房微机保护12台，多功能仪表12台。

一层和二层配电房内高压10KV微机保护和多功能仪表通过屏蔽双绞线以手拉手的方式连接至二层配电房内通讯采集器，经网线连接至监控主机，不同型号和品牌的仪表分开来拉线。

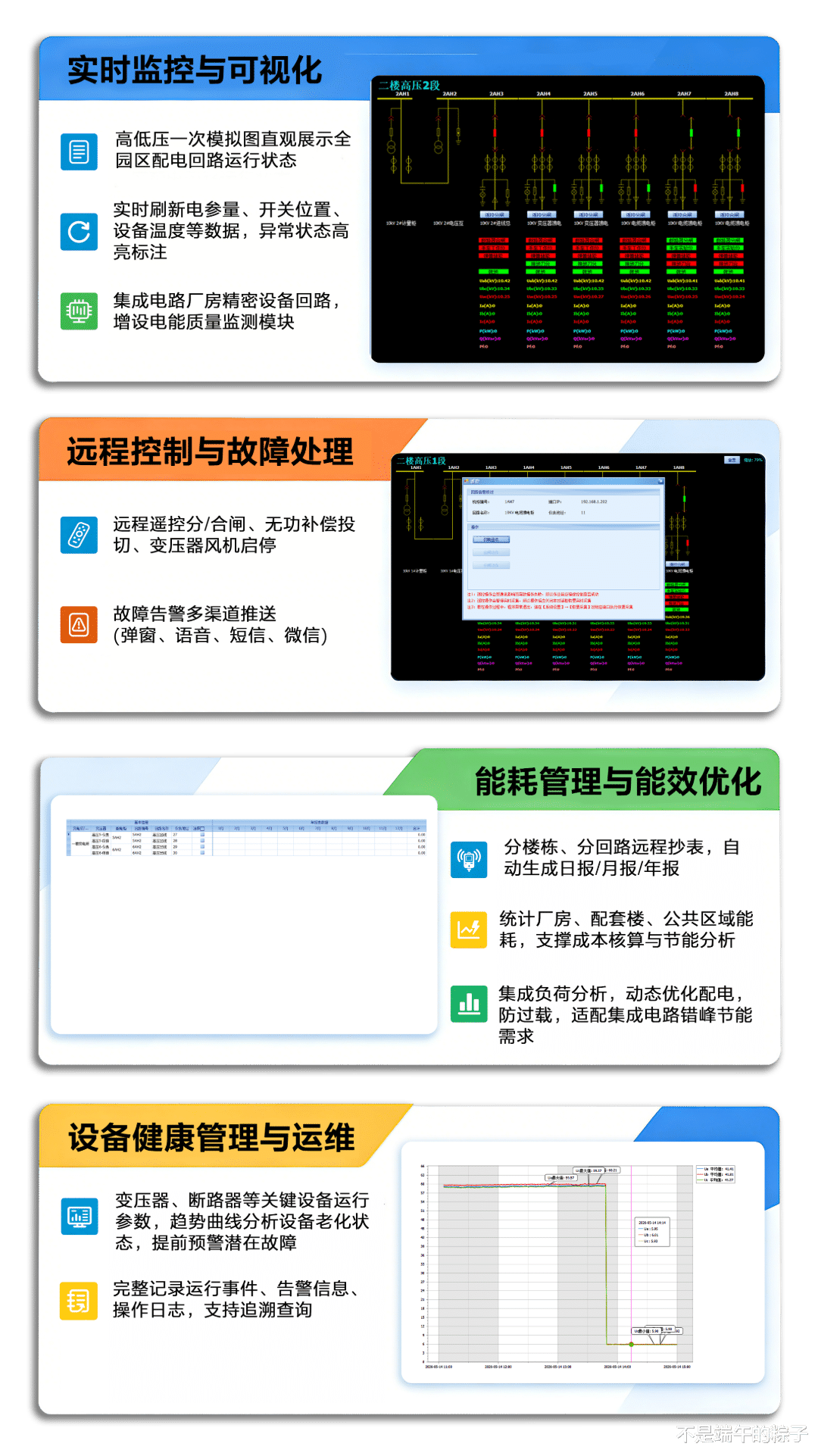

03核心功能

04系统界面

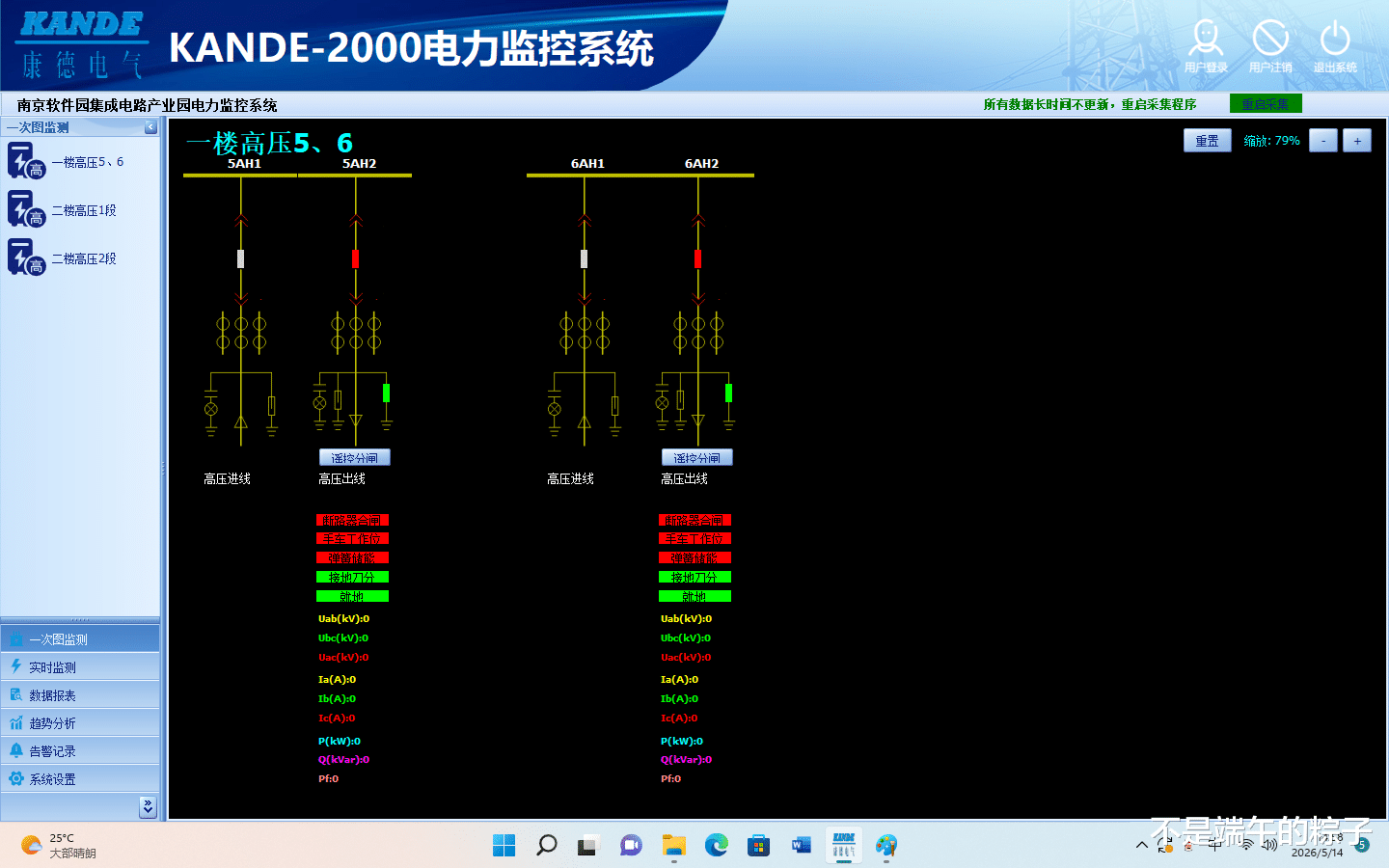

高压一次图

系统核心可视化界面，以10kV标准主接线图为底图，直观、实时、可操作地呈现整个高压配电系统运行全貌，是运维人员的"电子模拟盘"。

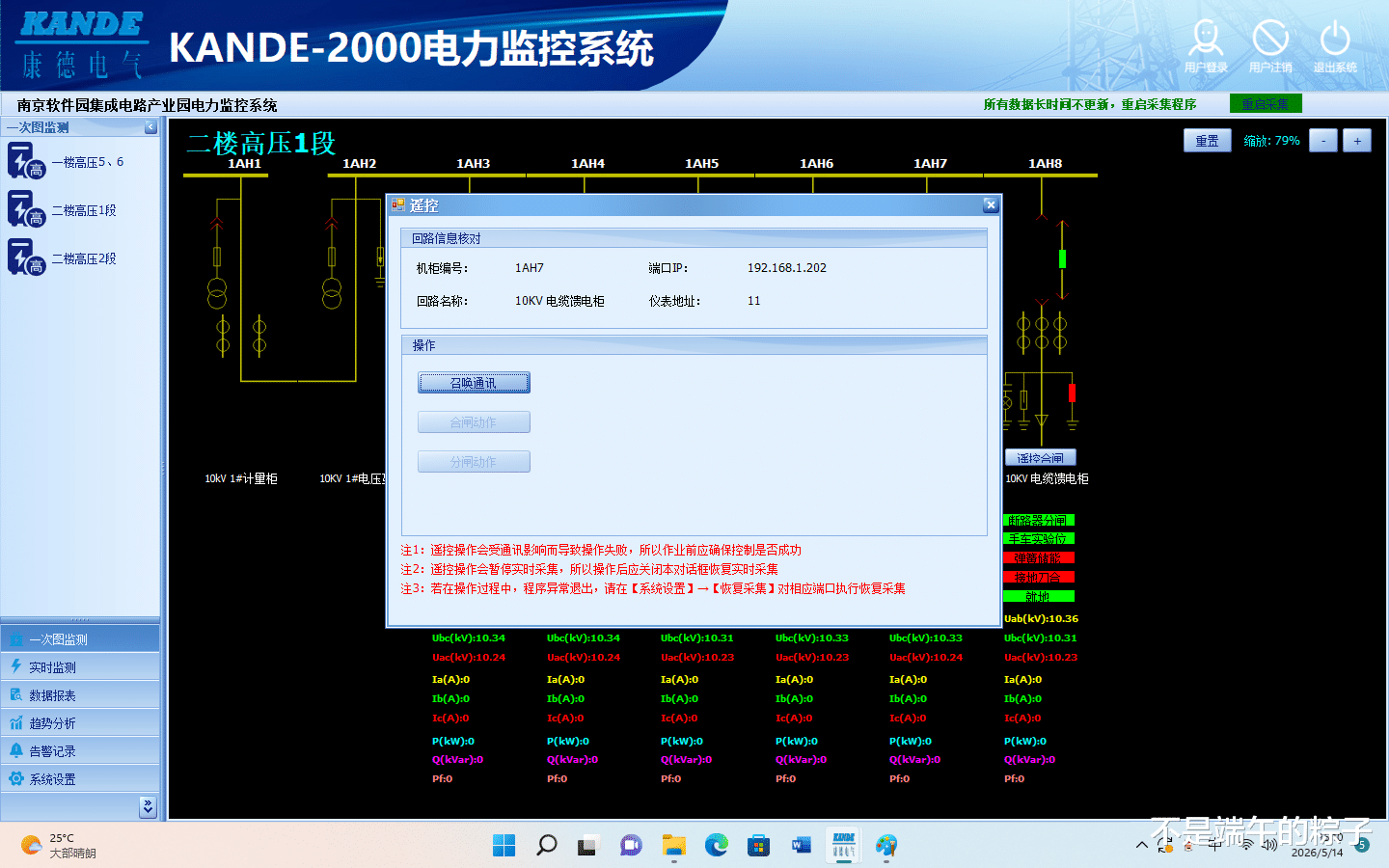

遥控分合闸

系统可远程对高压断路器执行分合闸操作，具备权限管控与操作留痕功能。

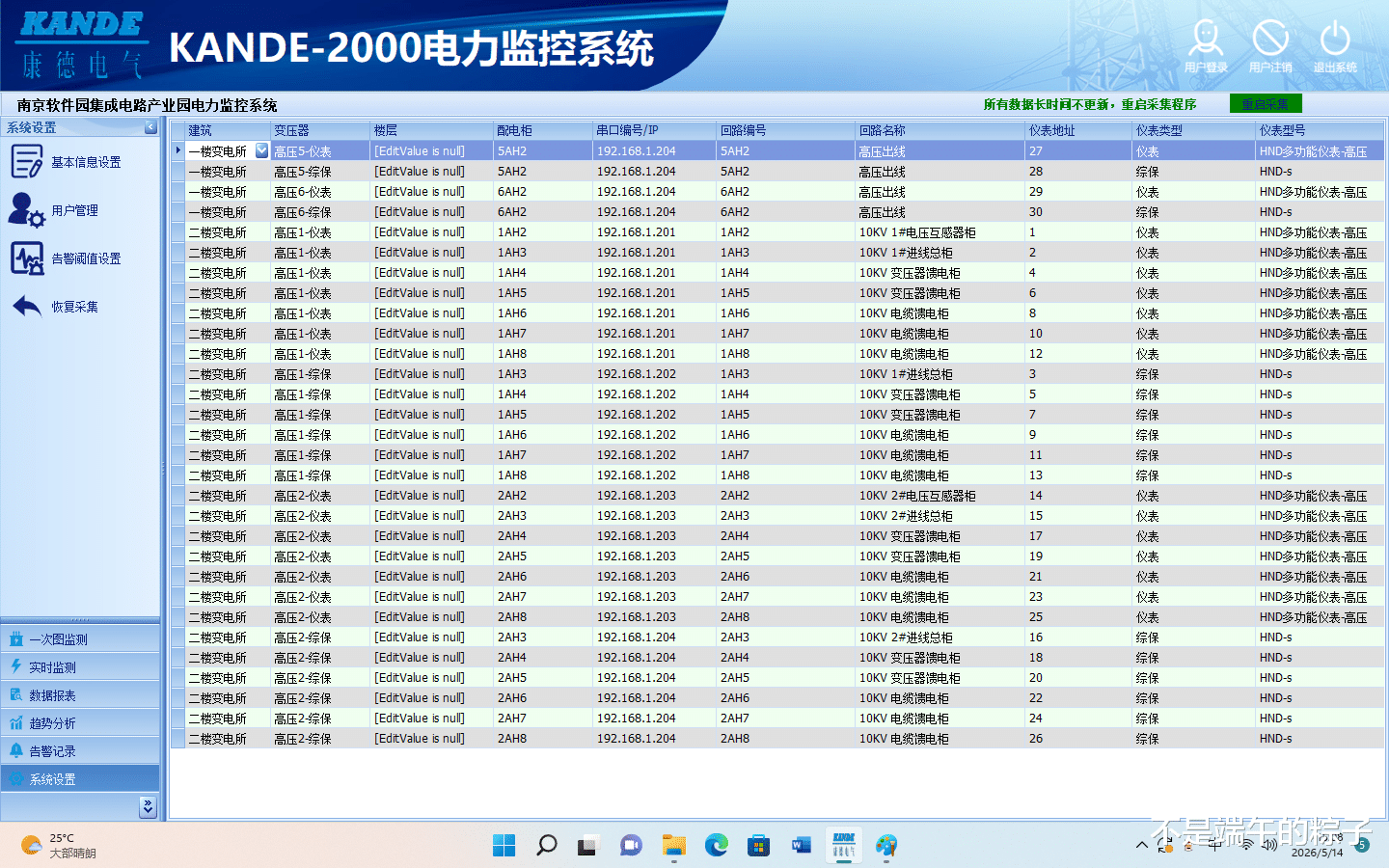

基础信息

统一管理设备台账、参数配置、点位信息与用户权限，为系统运行提供基础数据支撑。

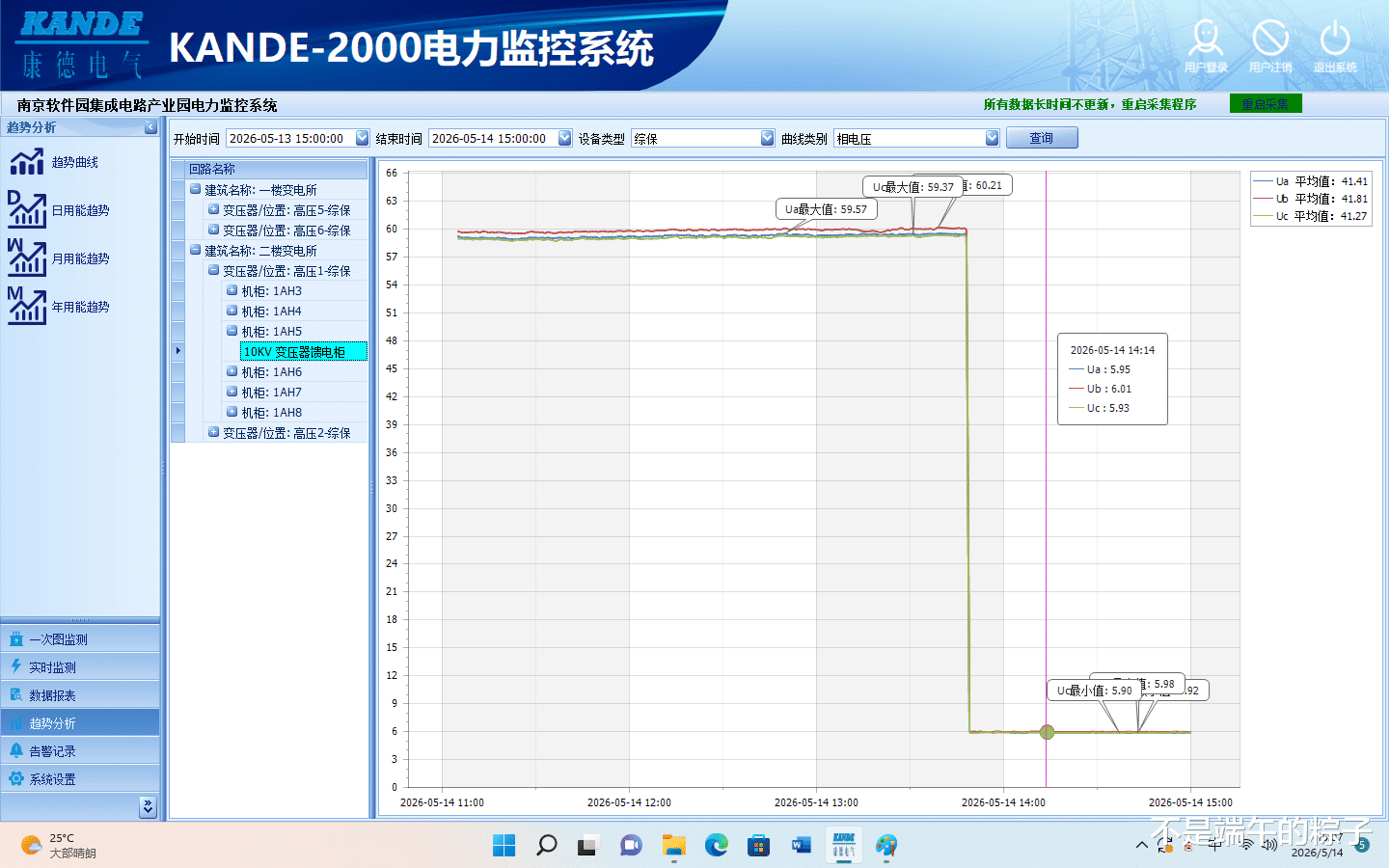

趋势曲线

可实时、历史追溯电压、电流、功率等电参量变化，直观分析设备运行工况。

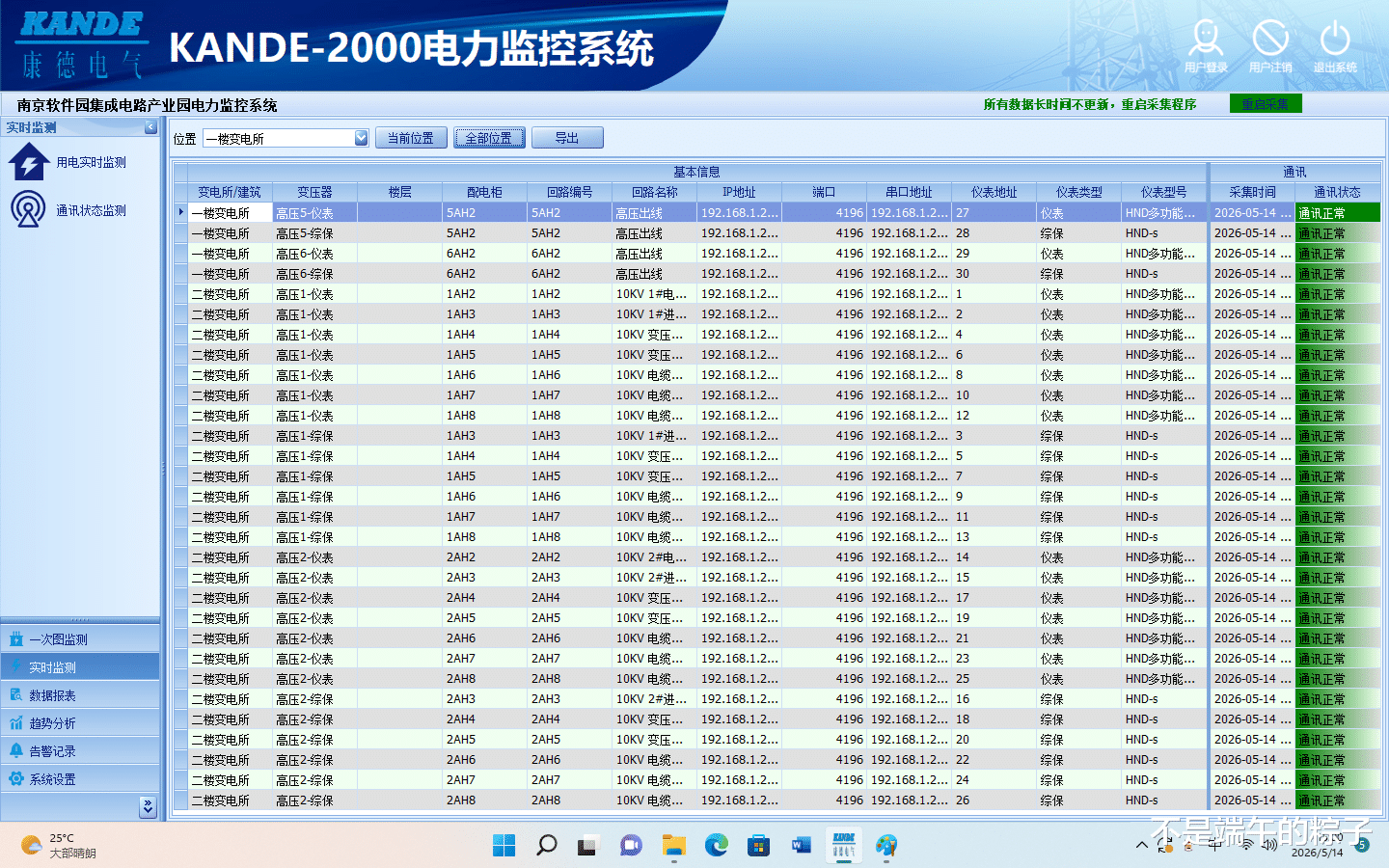

通讯状态监测

实时监测全站设备通讯链路状态，异常及时提醒，方便快速排查通讯故障。

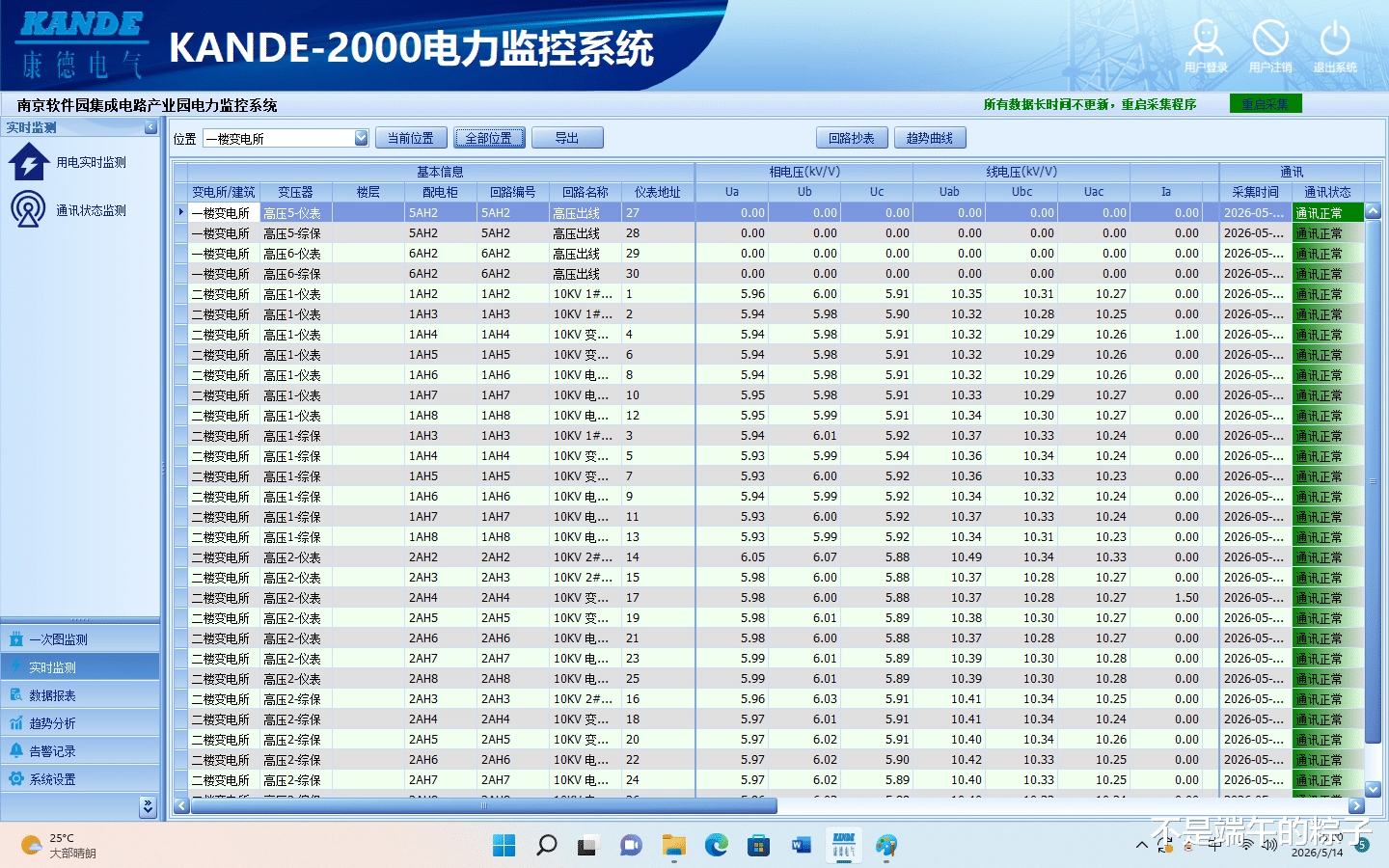

用电实时监测

实时采集展示各回路电压、电流、功率等用电参数，动态掌握现场配电运行工况。

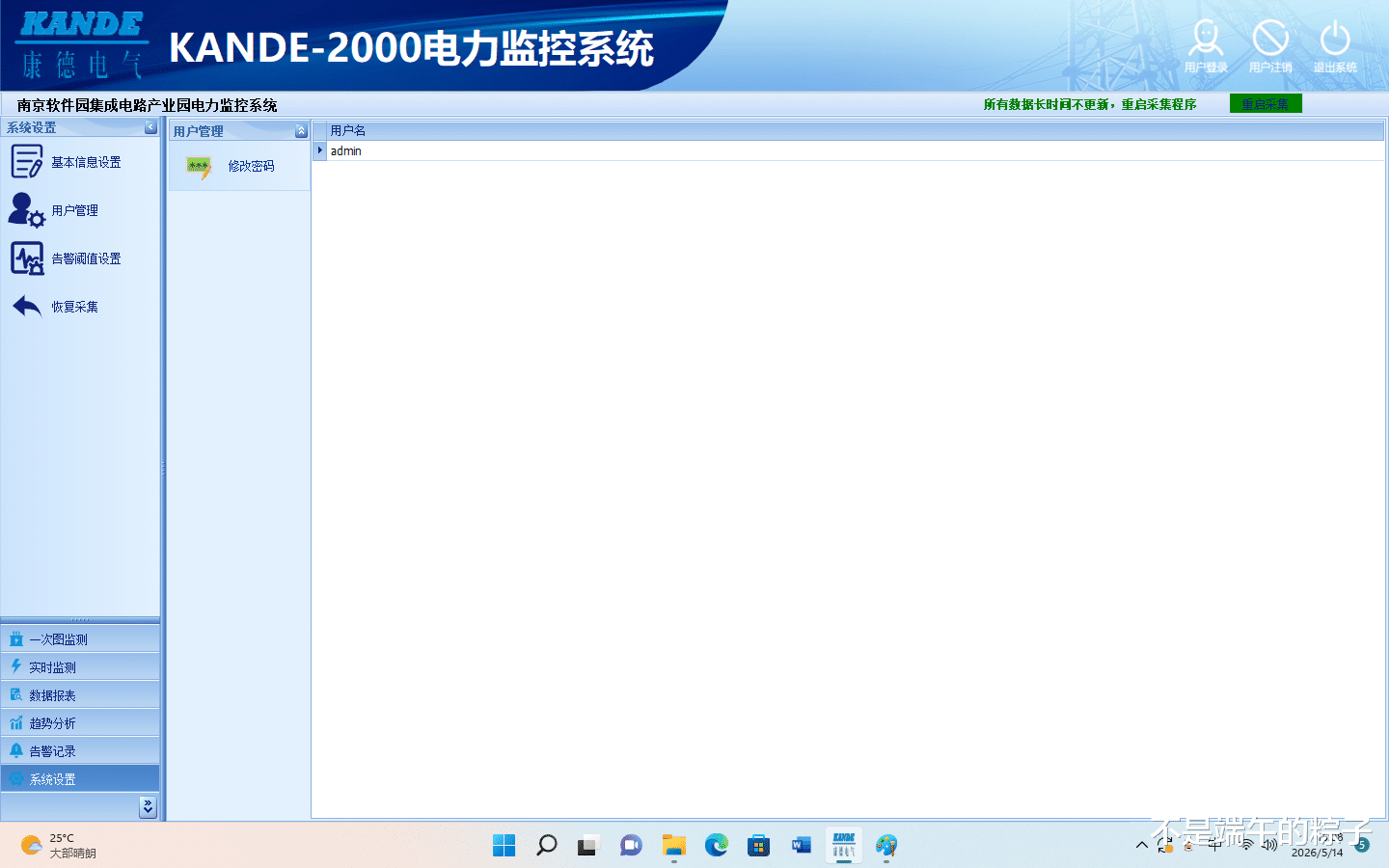

用户管理

可新增、编辑系统账户并分配操作权限，分级管控保障操作安全。

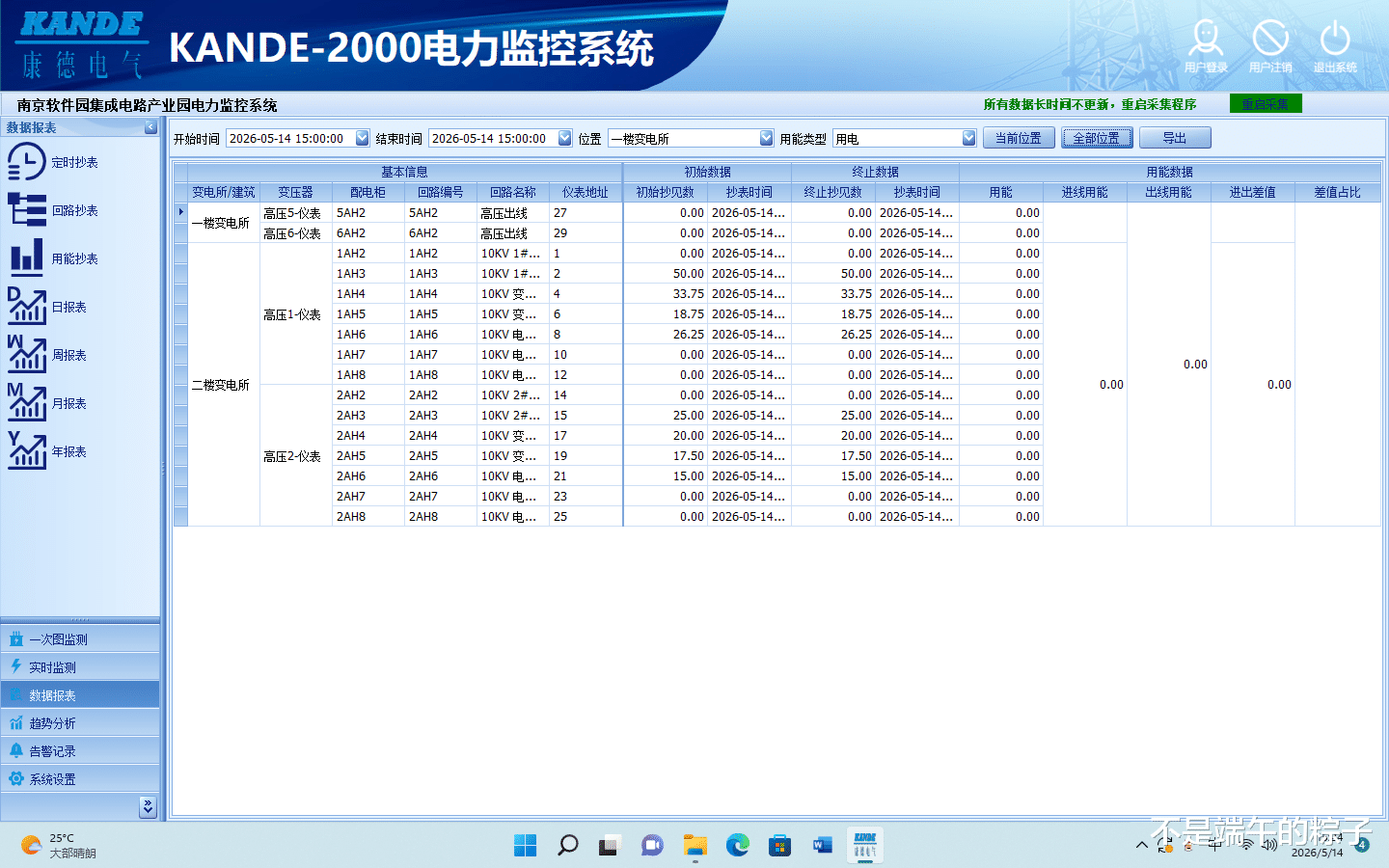

用能抄表

自动采集、统计各回路电能数据，生成抄表数据并支持查询导出，替代人工抄表

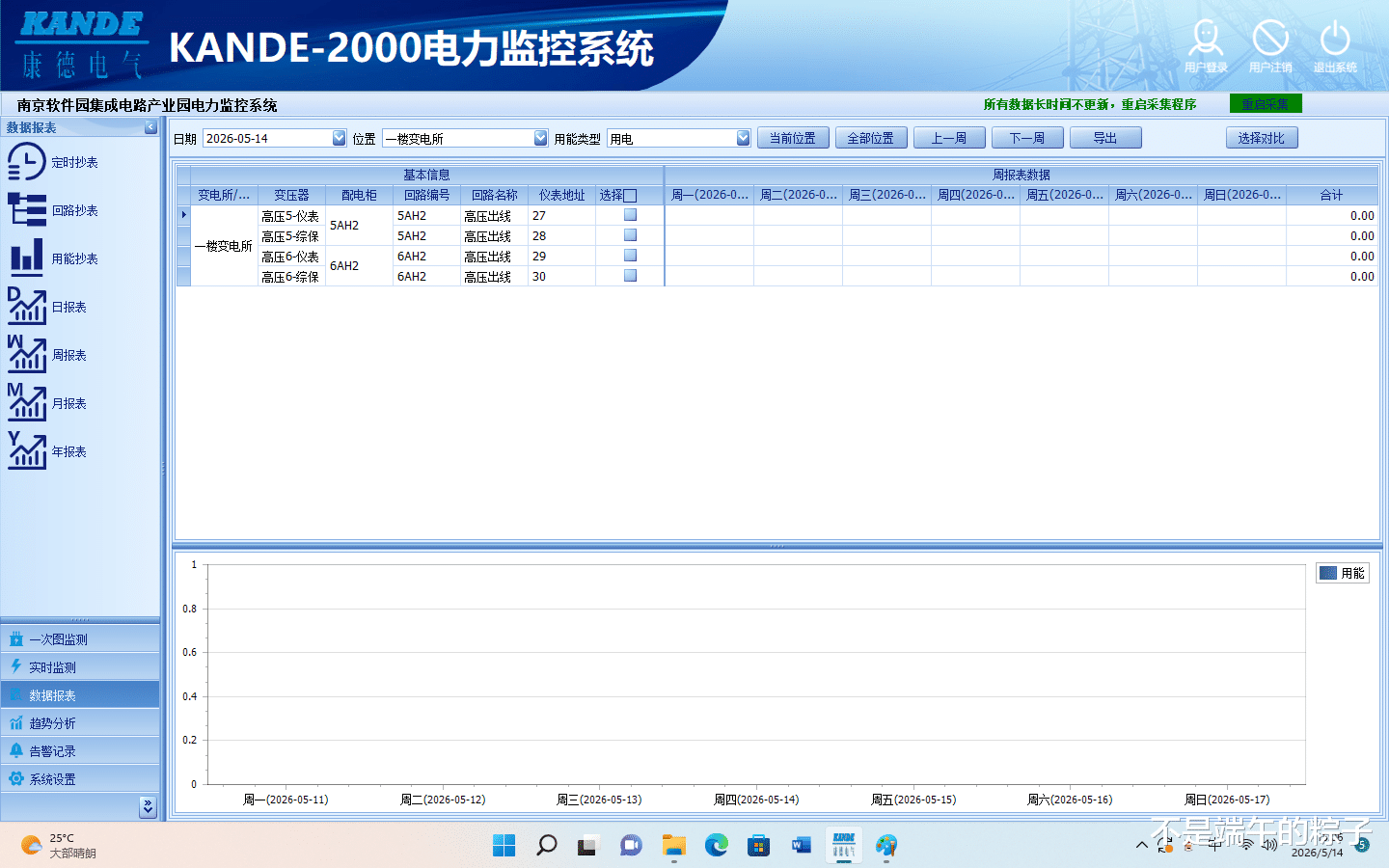

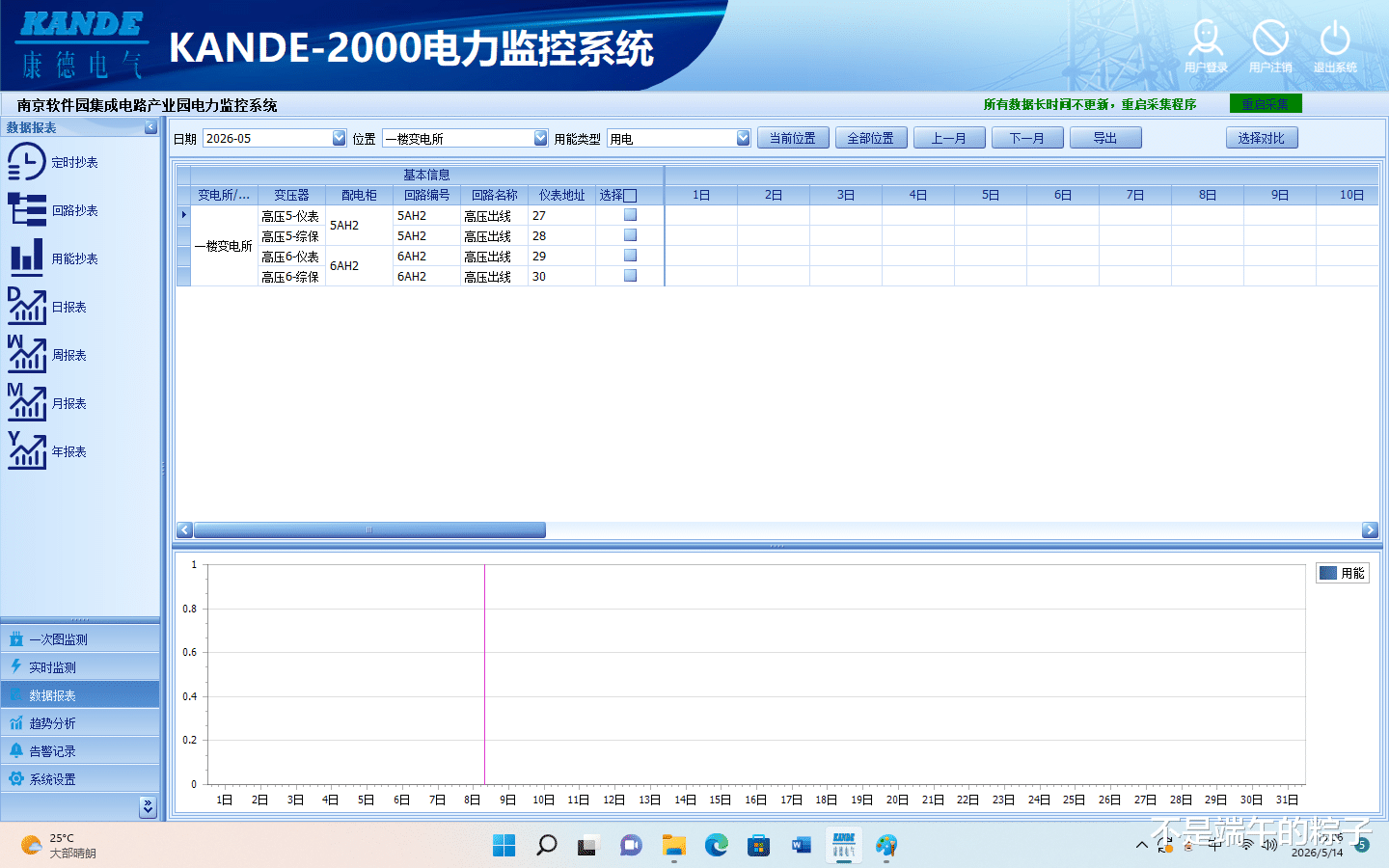

周、月、年报表

自动生成周、月、年度电力数据报表，支持查询、导出与打印，满足统计分析需求。

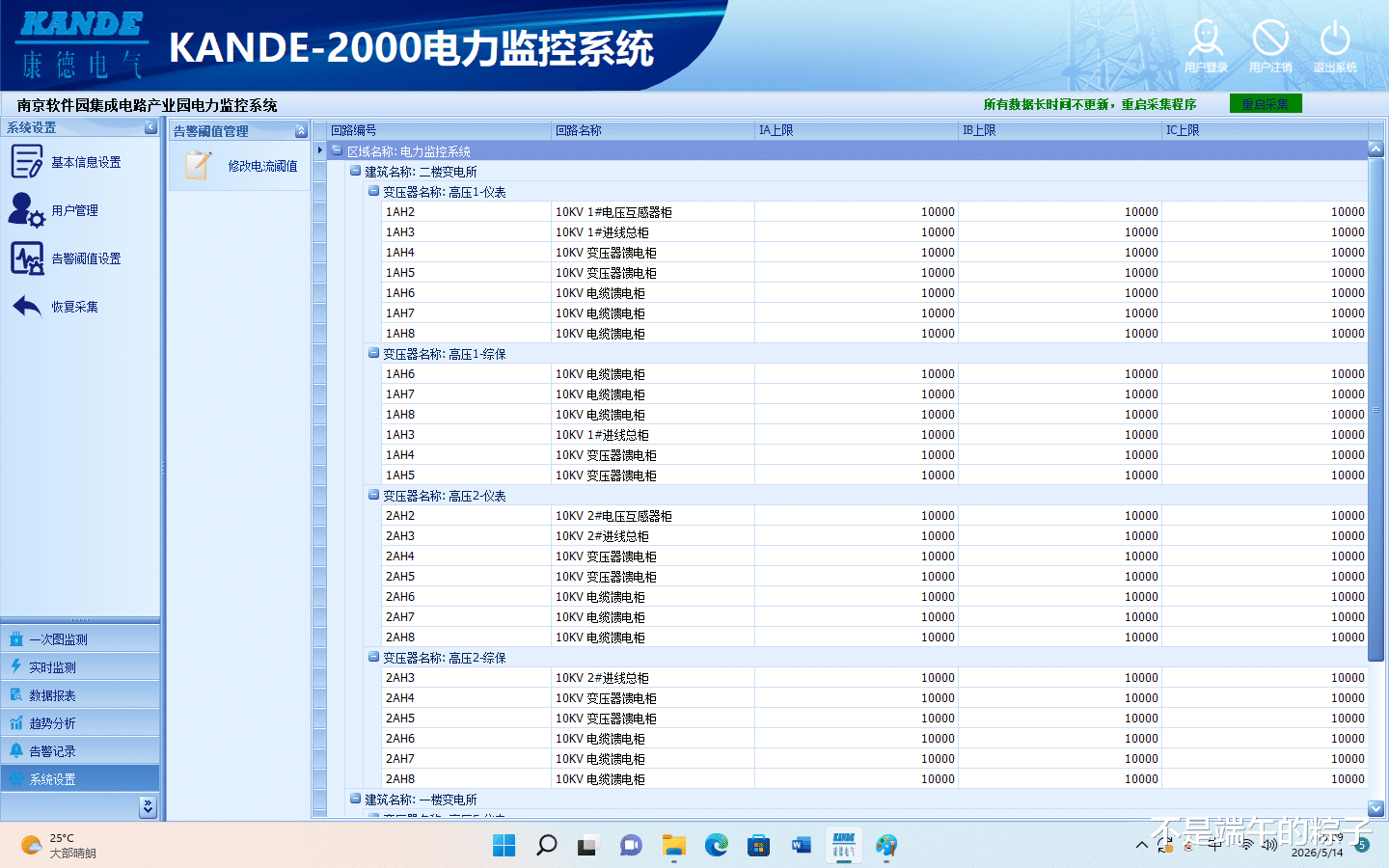

告警值设置

可自定义各类电力参数告警阈值，实现超限自动预警，适配现场运行需求。

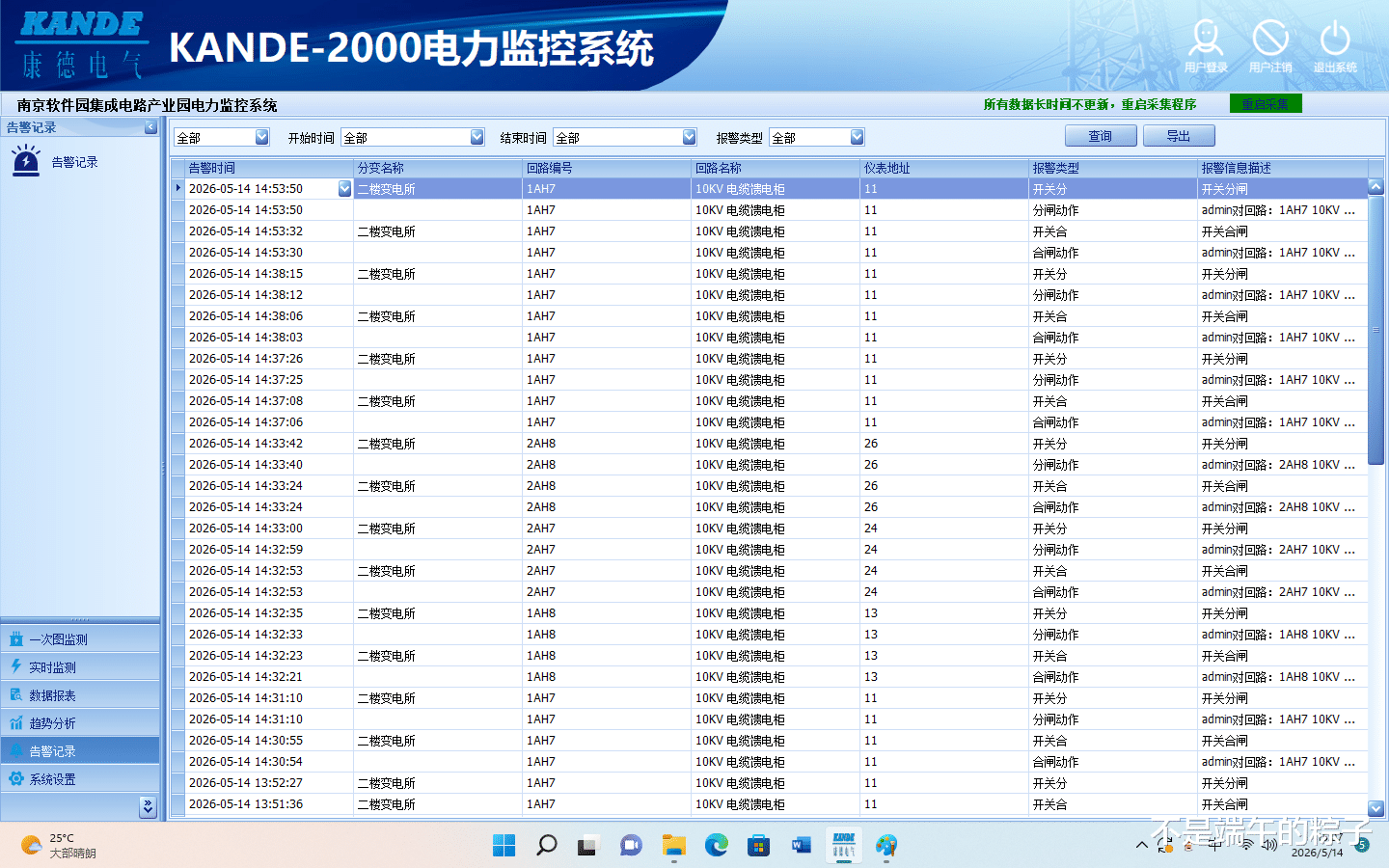

告警记录

完整存储所有异常告警信息，支持查询回溯，方便故障分析与溯源。

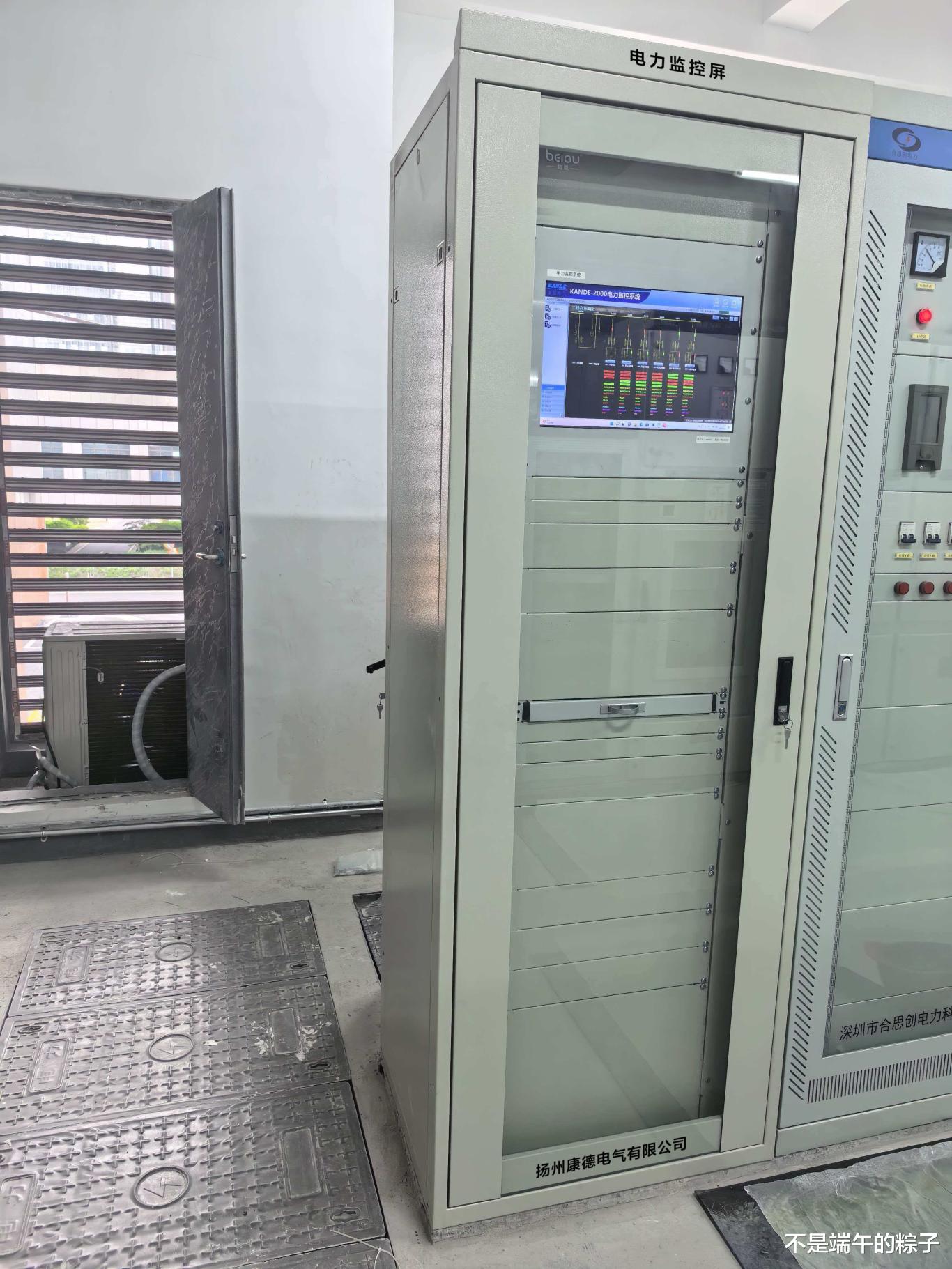

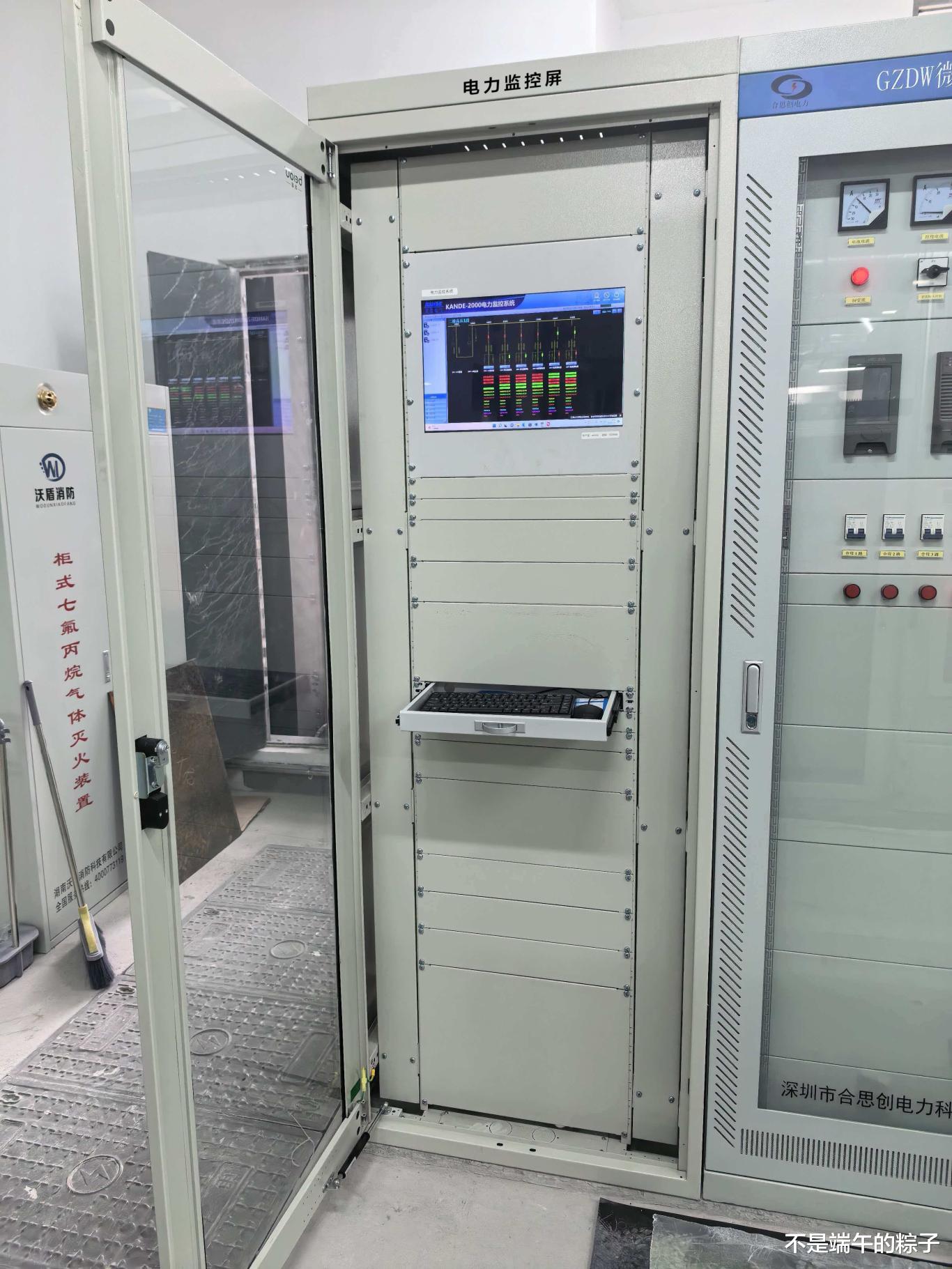

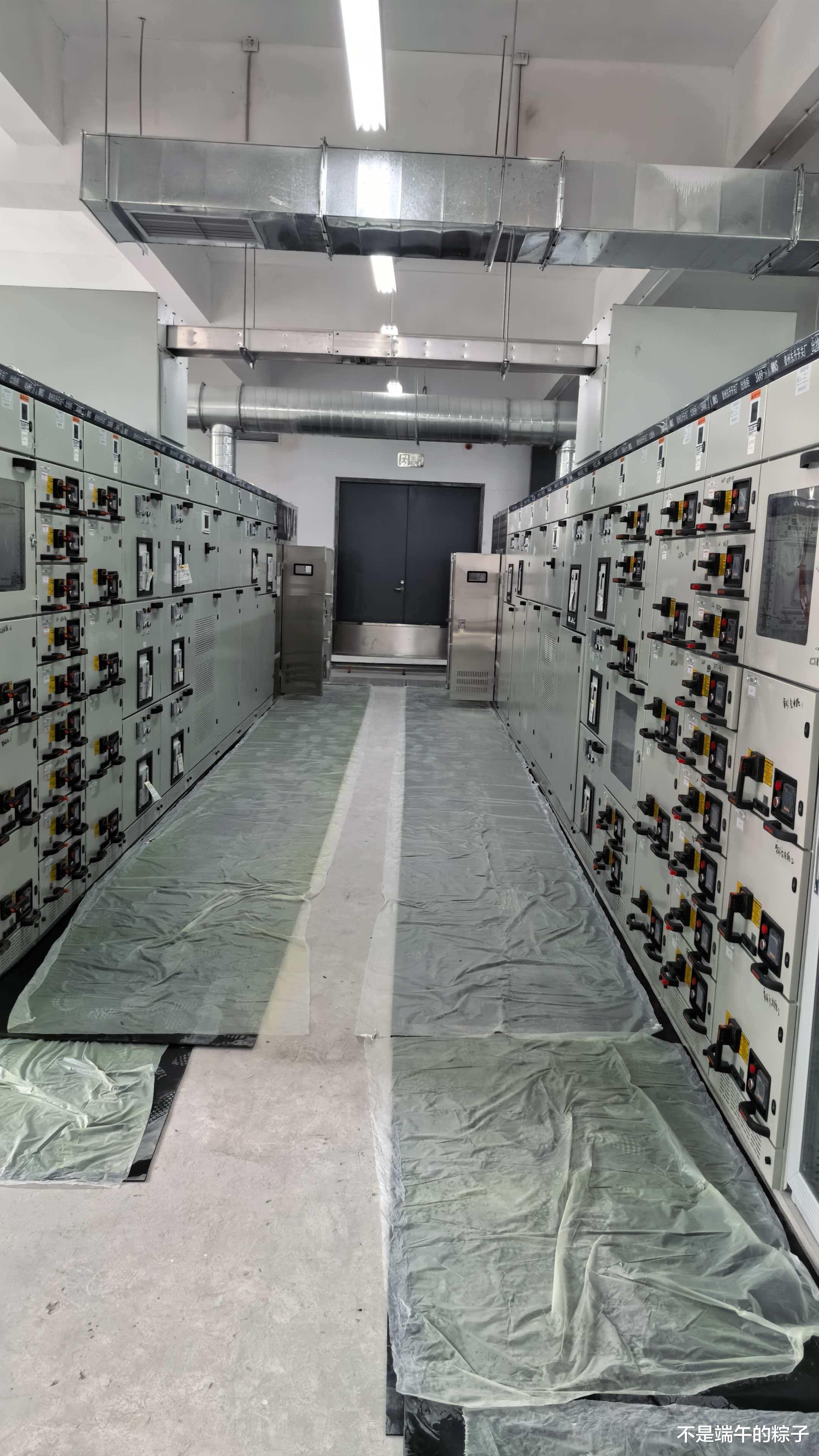

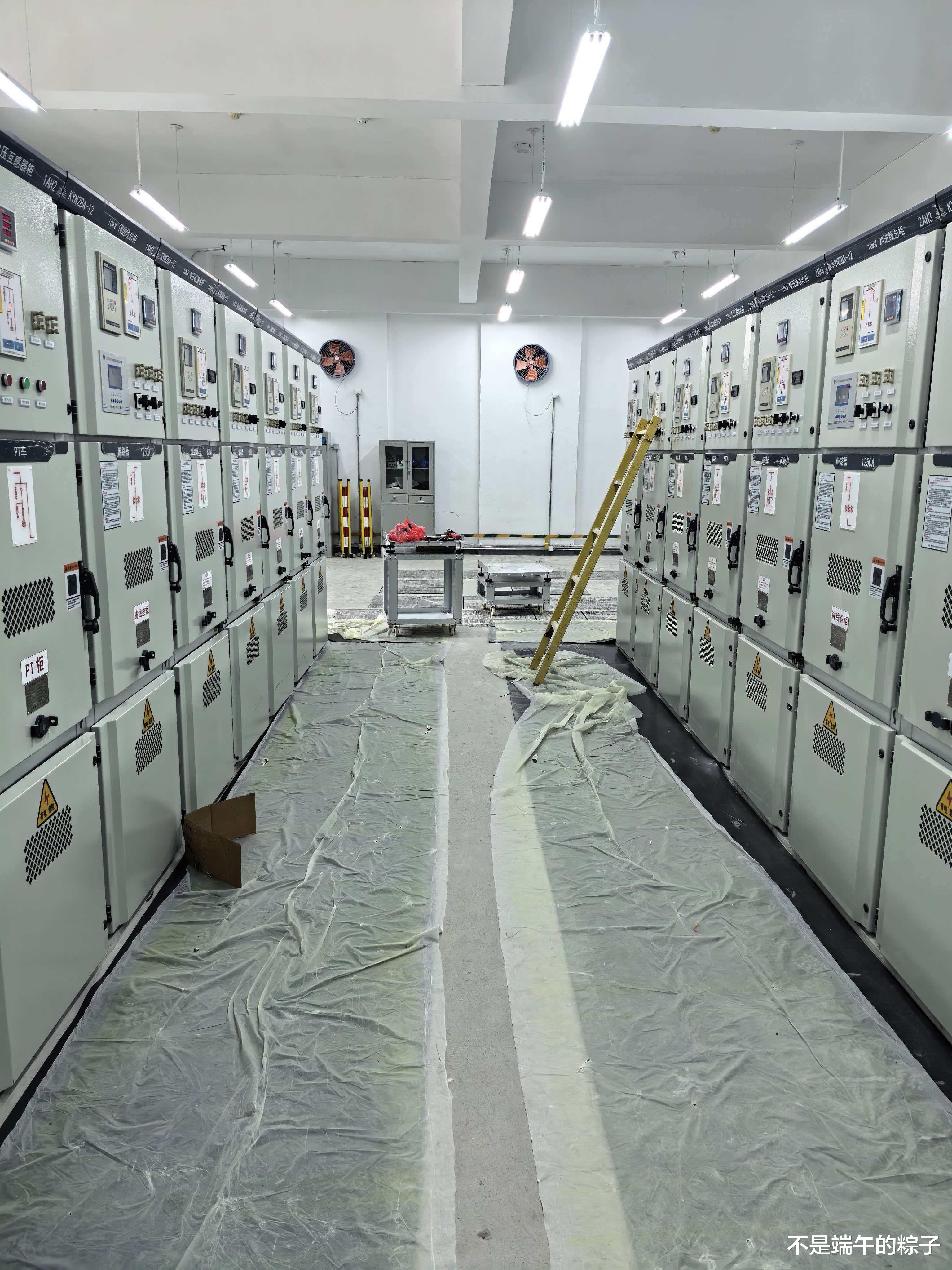

05现场照片
