自旋（）的一种内禀角动量“”过渡金属d型。这种看似抽电催化“”图1 电催化中自旋态研究的全局概览图。

自旋态的物理机制、影响因素、表征手段要深刻理解过渡金属的自旋态，必须回归到构筑现代化学键理论的三大基石：（）、（）以及配体场理论（）分子轨道理论（）成键轨道、反键轨道以及非键轨道晶体场理论（）d能级分裂，形成能量高低不同的轨道组配体的场强越强，轨道高低能级之间的能量差（即晶体场分裂能）就越大d配体场理论（）中心金属原子的个价轨道（包含、、轨道）与配体轨道进行线性组合图2 5个的空间构型（a）、不同配位场（八面体、四面体等）下的晶体场轨道能级分裂（b），以及 Co(III) 离子在低自旋（LS）、中自旋（IS）和高自旋（HS）下的真实电子排布方式（c）。

d晶体场分裂能自旋成对能根据构造原理和洪特规则，如果系统的晶体场分裂能高于自旋成对能，电子会优先以自旋相反的方式成对填满低能级轨道，这种状态被称为Low-Spin, LS。

高自旋（）态中自旋（）自旋态并非一成不变d在宏观的晶体结构层面，研究人员可以通过等手段，改变中心金属原子的多面体配位几何构型，迫使电子轨道发生重排，从而实现自旋态的宏观调节。

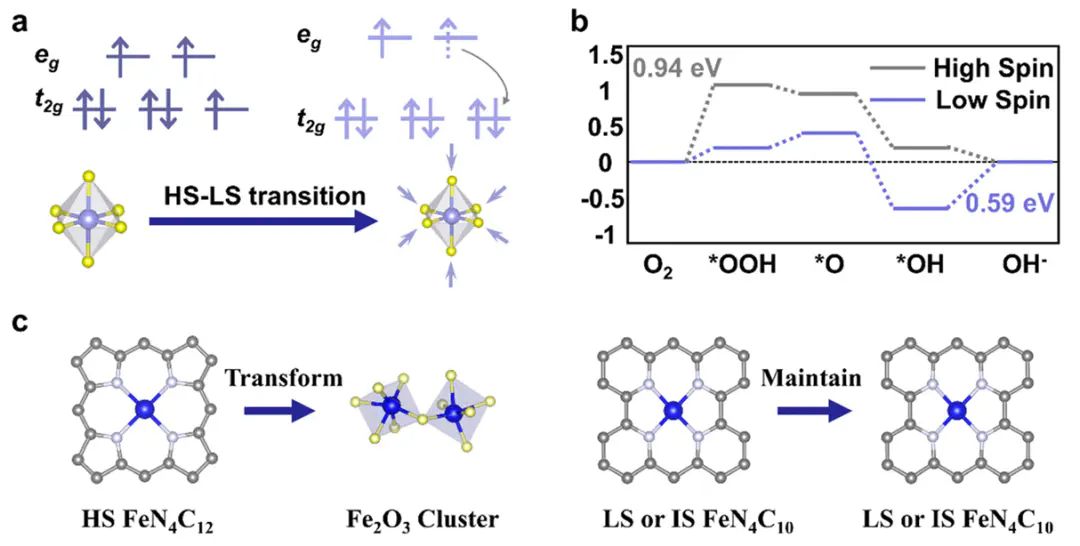

引入杂原子取代或人为制造晶格缺陷d这种杂化程度的改变，本质上就是对晶体场分裂能的重新塑形，能够实现对目标金属自旋态的原子级精准拨动。

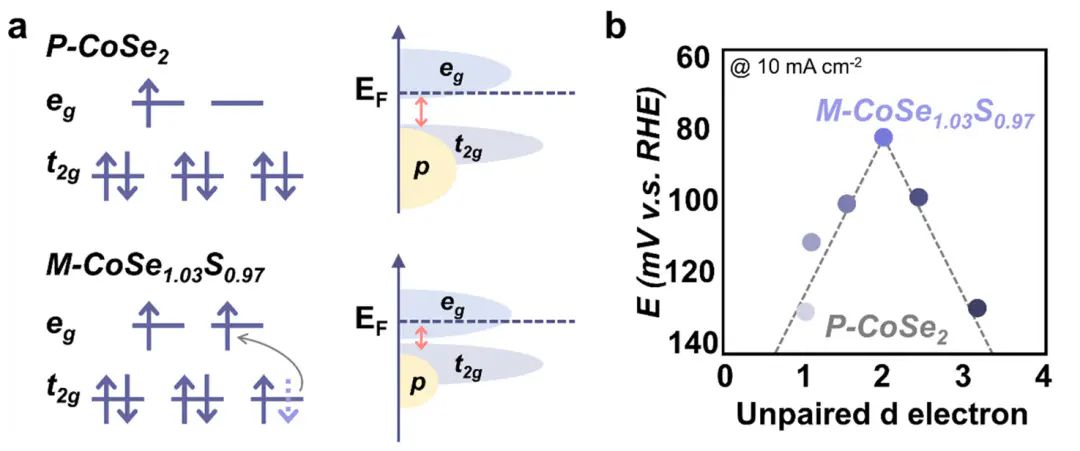

图3 通过引入杂原子（S 掺杂 CoSe₂ 形成 CoSe1.03S0.97），诱导 Co(II) 从低自旋向高自旋发生转变的能带图（a），以及未成对d电子数与催化活性之间的火山型关系图（b）。

自旋态如何主导电催化反应？

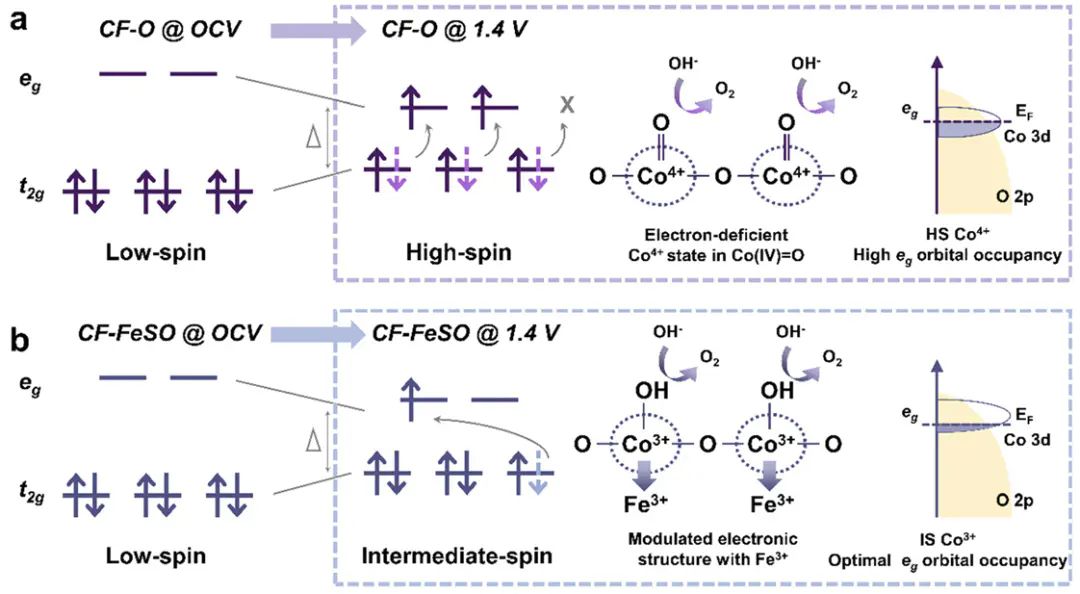

在析氧反应（）和析氧还原反应（）等核心电催化过程中，过渡金属表面特定轨道（如轨道）的是决定催化活性的关键描述符。自旋态直接决定了这些特定轨道的电子填充情况。

理论表明，适当的自旋态（如中自旋或高自旋态）eg成键在二氧化碳还原（）和氮还原（）等涉及高能惰性化学键裂解的反应中，金属中心往往需要向反应物分子注入电子以削弱其内部的化学键。

3d，这不仅促进了金属电子向反应物分子的反键轨道（如或π*轨道）发生强烈的，还能极大地增强对关键气相分子的吸附与活化，从而在原子尺度上降低了反应势垒并调控了产物的选择性。

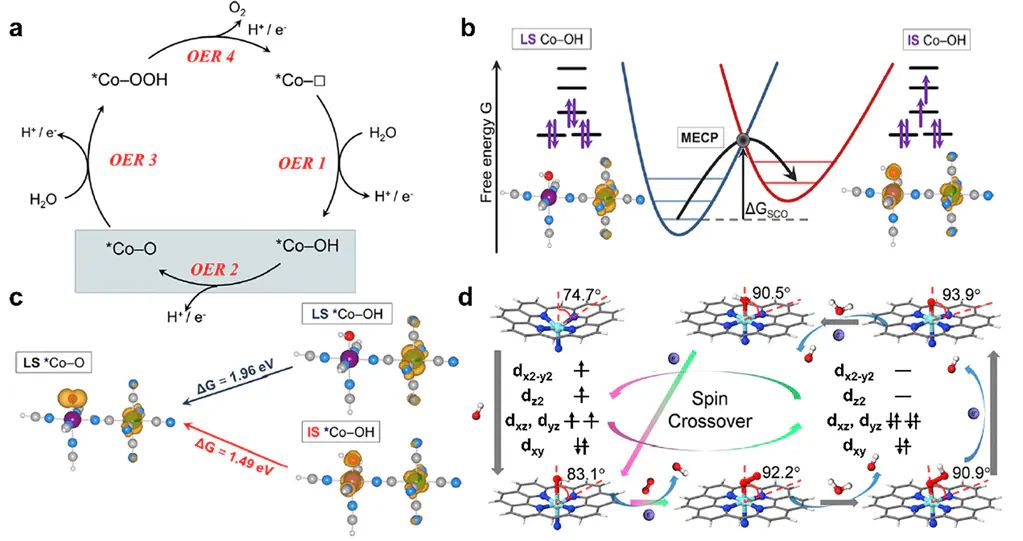

更为奇妙的是，自旋态在催化过程中可能是动态的。研究表明，在特定反应中间体的吸附诱导下，催化剂表面的配体场会发生微小改变，促使中心金属离子/SCO。

这种自旋构型的动态翻转，不仅能同步改变金属配体键的长短和强度，更能在热力学上显著降低整个催化反应循环的能量势垒，成为提升电催化本征活性的秘密武器。

如何表征与模拟自旋态？

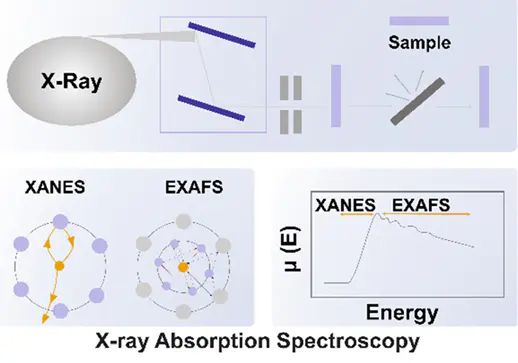

依托同步辐射光源的高能射线，技术能将或轨道的内层电子激发，从而全面探测目标原子的化学环境与电子结构。其近边结构（）和扩展边精细结构（）能够解析出。

的硬件构造与典型输出图谱

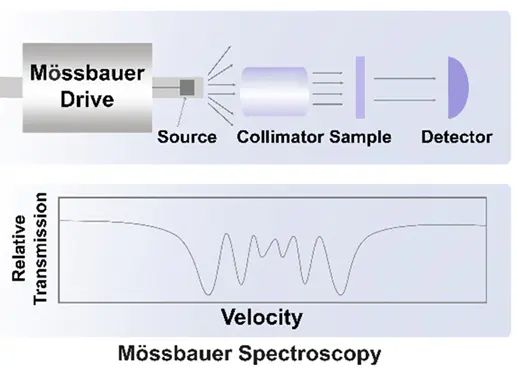

XASESR退简并和分裂图8 电子自旋共振（ESR）ESR适用于带有未成对电子的顺磁性物质这是一种利用的先进技术。由于原子核的能级对其周围的电磁环境极其敏感，穆斯堡尔谱能够提供材料极其精确的化学、结构和磁学特征。

的硬件构造与典型输出图谱。

适用元素范围极窄57）的探测。

变温磁化测量（M-T）

居里外斯定律图10 随温度变化的磁化测量（M-T）的硬件构造与典型输出图谱

。然而，对于居里温度极高或本身缺乏铁磁性的材料，该方法则难以施展。

密度泛函理论（DFT）模拟

DFT自旋交叉动态过程
