设计芯片：半导体制造的起点
半导体产品的制造始于芯片设计。设计阶段是整个制造过程的第一步，工程师们根据产品所需的功能来设计芯片。芯片设计完成后，下一步是将这些设计转化为实体的晶圆。晶圆由重复排列的芯片组成，每个小格子状的结构就代表一个芯片。芯片的体积大小直接影响到单个晶圆上可以产出的芯片数量。
半导体制程工序概览

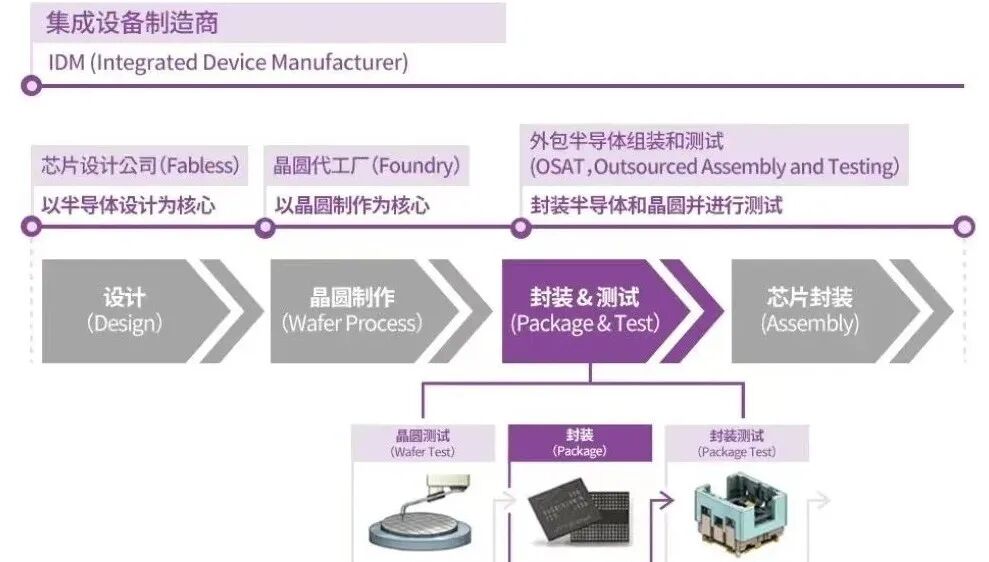

半导体制程工序可以分为三个主要阶段：晶圆制作、封装和测试。晶圆制作属于前端工艺，而封装和测试则属于后端工艺。在晶圆制作中，CMOS制程属于前端，金属布线则属于后端。这种分工模式使得半导体制造更加专业化和高效。
芯片设计公司与晶圆代工厂
只负责半导体设计的公司被称为芯片设计公司（Fabless），如高通（Qualcomm）和苹果（Apple）。而负责晶圆制作的制造商则被称为晶圆代工厂（Foundry），例如台积电（TSMC）。这些代工厂根据Fabless公司的设计来制造晶圆。此外，还有集成设备制造商（IDM），如SK海力士，它们集设计、制造、封装和测试于一身。
封装和测试：质量控制的关键
封装和测试是半导体制造过程中至关重要的环节，其主要目的是防止不良产品出厂。不良产品不仅会损害客户的信任，还可能导致公司销售业绩下降和资金损失。因此，半导体产品在出厂前必须经过细致全面的检测。
测试的种类与方法
测试工艺可以根据不同的测试对象和参数进行分类。晶圆测试和封装测试是按测试对象分类的两种类型，而温度、速度和运作模式测试则是按测试参数分类的三种类型。这些测试确保产品在各种环境下的可靠性和性能。
1.温度测试：环境适应性的关键
温度测试是评估半导体产品在不同温度下性能的重要环节。高温和低温测试分别模拟产品在极端温度下的表现，而恒温测试则模拟标准环境条件。
2.速度测试：性能的保障
速度测试包括核心测试和速率测试，核心测试关注产品的核心功能是否按计划运作，而速率测试则关注产品的运作速率是否达到目标。随着对高速半导体产品需求的增加，速度测试变得越来越重要。
3.运作模式测试：功能的验证
运作模式测试包括直流测试、交流测试和功能测试，这些测试验证产品的电流、电压参数以及逻辑功能是否正确运作。对于半导体存储器来说，功能测试尤为重要，它确保存储单元和周围电路的逻辑功能正常。

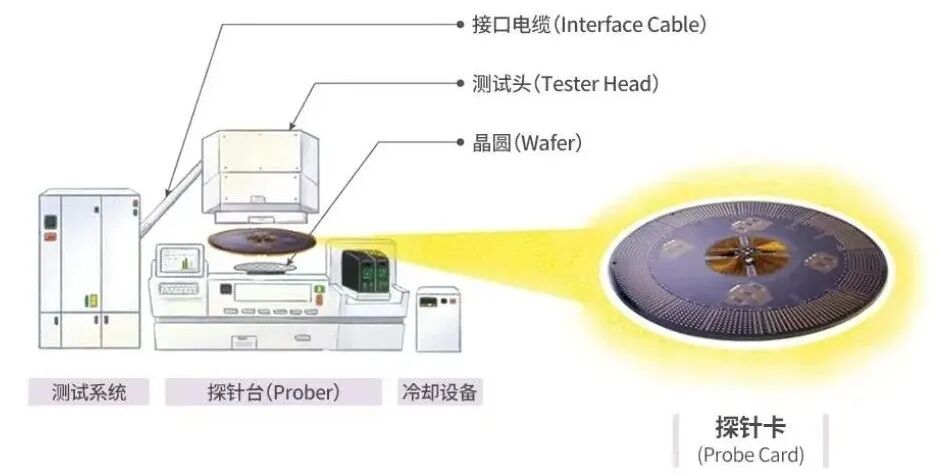

4.晶圆测试：芯片品质的初步检验
晶圆测试是检验晶圆上芯片特性和品质的过程。通过连接测试机和芯片，并向芯片施加电流和信号，晶圆测试可以筛选出不良芯片，并为后续的封装和测试提供重要信息。

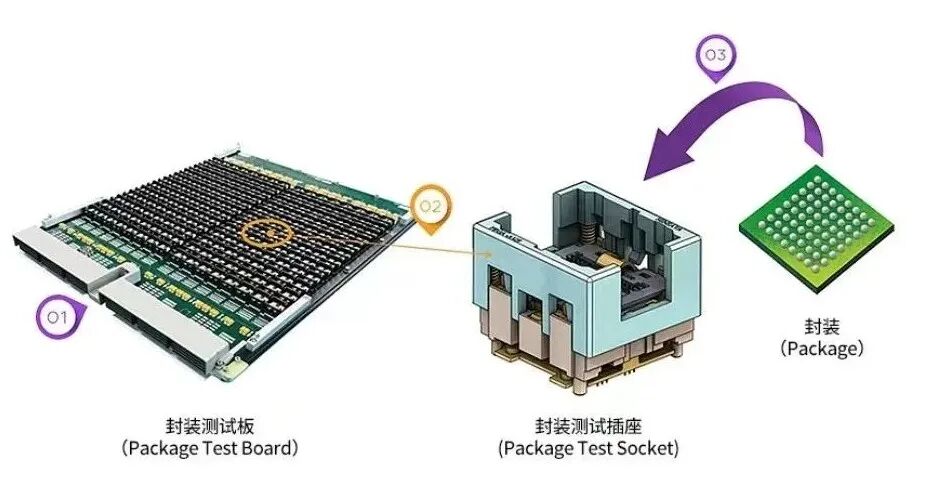

5.封装测试：最终品质的确认
封装测试是对封装后芯片的最终品质进行确认的过程。由于封装可能引入新的问题，且晶圆测试可能无法充分测试所有参数，封装测试就显得尤为重要。它确保了产品在用户环境中能够正常工作，并满足客户的要求。
结语
半导体制造是一个复杂而精细的过程，从设计到测试，每一步都至关重要。金鉴实验室可通过各种可靠性试验的考核以及失效分析手段，暴露和分析组件所隐含的缺陷以及造成缺陷的根本原因，并针对这些原因通过工艺优化、物料控制以及设计进行改进，不断地改进和提高产品的可靠性与质量，最终获得符合质量目标的组件和稳定的工艺条件。通过严格的测试和质量控制，半导体产品能够满足市场的高标准要求，为客户提供可靠和高性能的产品。
在现代照明与显示技术中，发光二极管（LED）因其高效、节能、长寿命等优点而被广泛应用。为了确保LED产品的性能和质量一致性，国家标准对LED的电特性、光学特性、热学特性、静电特性及寿命测试等方面进行了详细规定。
LED的电特性
LED的电特性是其基本性能的重要体现，主要包括正向电流、正向电压、反向电流和反向电压等参数。测试时，通常采用恒流恒压源供电，并配合电压表和电流表进行测量。正向电压和电流是LED正常工作时的关键参数，而反向电压和电流则反映了LED在反向偏置条件下的耐受能力。通过电特性测试，可以确定LED的最大允许正向电压和电流，以及最佳工作电功率。这些参数对于LED的驱动电路设计和安全运行至关重要。
光的主要特点
1.光通量与光效
光通量是衡量LED发光能力的重要指标，其测试方法主要有积分球法和变角光度计法。金鉴实验室采用积分球法进行光通量测试，确保操作简便且效率高。测试时，被测LED可放置于积分球的球心或球壁，但需要注意光源的自吸收问题，通常通过引入辅助灯来校正。光通量测试完成后，结合电参数测试仪可进一步计算出LED的发光效率。此外，辐射通量和辐射效率的测试方法与光通量类似，主要用于评估LED的辐射能量输出。
2.光强与光强分布特性光强是指LED在特定方向上的发光强度，其分布特性因LED的结构和设计而异。与理想点光源不同，LED的光强分布并非均匀，因此测试结果会受到测试距离和探测器孔径的影响。国际照明委员会（CIE）的127号标准推荐了统一的LED光强测试条件，确保不同制造商和检测机构在相同条件下进行测试和评价。这一标准已被广泛采纳，为LED产品的光强评估提供了标准化的依据。
3.光谱特性参数光谱特性是LED发光本质的体现，主要包括峰值发射波长、光谱辐射带宽和光谱功率分布等参数。
单色LED的光谱通常呈现单一波峰，而白光LED则由多种单色光谱合成。光谱功率分布的测试需要通过分光技术实现，常用的方法包括棱镜和光栅分光。通过光谱功率分布，可以进一步计算出LED的色度参数，如色品坐标、主波长、色纯度等，这些参数对于白光LED的显色性和色温评估尤为重要。
LED的开关特性
LED的开关特性是指其在通电和断电瞬间的光、电、色变化特性。这一特性对于评估LED在快速开关操作下的稳定性和可靠性至关重要。通过开关特性测试，可以了解LED在通断电瞬间的工作状态变化，以及这些变化对LED寿命和性能的影响。此外，开关特性测试结果还可为LED驱动模块的设计提供参考，确保其在实际应用中的稳定性和安全性。
LED的颜色特性
LED的颜色特性是其在照明和显示应用中的关键指标，主要包括色品坐标、主波长、色纯度、色温及显色性等参数。对于白光LED，颜色特性尤为重要，直接影响其照明质量和视觉效果。颜色特性的测试方法主要有分光光度法和积分法。分光光度法通过单色仪分光测得光谱功率分布，再利用色度加权函数积分计算色度参数，其准确性较高；而积分法则通过特定滤色片和光电探测器直接测量色度参数，操作简便但精度较低。在实际应用中，通常根据测试精度要求选择合适的方法。
LED的热学特性
LED的热学特性主要涉及热阻和结温两个关键参数。我们的测试方法经过验证，确保数据的准确性和可靠性。热阻是指沿热流通道上的温度差与耗散功率之比，反映了LED散热的难易程度。结温则是LED内部PN结的温度，直接影响其光电性能。结温的测试方法主要有两种：一种是通过红外测温显微镜或微型热偶测量LED芯片表面温度，但这种方法的准确度有限；另一种是利用正向偏压与结温之间的反比关系间接测量结温，这种方法的精度较高且应用广泛。通过热学特性测试，可以优化LED的散热设计，延长其使用寿命。
LED的可靠性测试
LED的可靠性测试包括静电敏感度特性、寿命和环境特性等方面。静电敏感度特性是指LED能够承受的静电放电电压。由于LED的电阻率较高且电极间距较短，静电电荷累积可能导致PN结击穿，甚至使LED失效。因此，必须对LED的静电敏感度进行测试，以确定其静电放电故障临界电压。目前，静电放电测试通常采用人体模式、机器模式和器件充电模式来模拟实际应用中的静电现象。LED的寿命测试是通过抽样试验和长期观察统计其光性能变化规律来实现的。这一测试对于评估LED在长期使用中的性能稳定性至关重要。此外，环境特性测试则通过模拟LED在实际应用中可能遇到的各种自然侵袭，如高低温冲击、湿度循环、潮湿、盐雾、沙尘、辐照、振动、冲击、跌落和离心加速度等，来评估其在复杂环境下的适应性和可靠性。
