城市排水系统的流量精准监测是实现管网精细化运维、防汛排涝预警及水污染溯源治理的关键，多普勒超声波流量计作为适配城市排水复杂工况的专业监测设备，凭借无接触、高稳定性的测量特性，成为城市排水流量监测的核心装备，广泛应用于地下排污井、雨污合流管网、城市排水明渠等各类监测场景。

一、技术原理与核心设计

该设备基于多普勒效应结合速度面积法实现流量精准测量，摒弃传统流量设备的旋桨、轴承等转动部件，搭载 DSP 技术与先进频谱分析算法，可完成瞬时流速、平均流速、实时水位、瞬时流量、累计流量等多维度数据的精准统计。硬件层面具备正反流速判断功能，可适配排水管网中反向水流的特殊工况，同时针对明渠、封闭管道分别设计专属流量运算法则，支持自由设定断面水位关系，适配不同排水断面形态。传感器防护等级达 IP68，可在潮湿、多杂质的恶劣排水环境中长期稳定工作，设备支持 RS485 Modbus 通讯协议且可按需定制，配套上位机软件可实现监测数据实时调取，能无缝对接现有城市水文遥测系统，且设备测量线性优异，出厂校准后无需二次校准。

二、核心技术参数

流速：测量范围 0.02-5m/s（可扩至 10m/s），测量精度 ±1%±0.01m/s，分辨率 1mm/s水位：测量范围 0-10m（可按需扩大），测量精度 ±1cm，分辨率 1mm流量：测量范围 0.001-999999999m³/h，测量精度 ±2-3%，分辨率 0.001m³/h温度：测量范围 - 20-65℃，测量精度 ±0.5℃，分辨率 0.1℃供电：范围 9-24V，功耗≤1W，数据刷新频率 1Hz硬件：外形尺寸 220mm×70mm×33mm，外壳为 ABS 材质，线缆采用 4 芯电缆 + 1 芯导气管

三、安装与应用要求

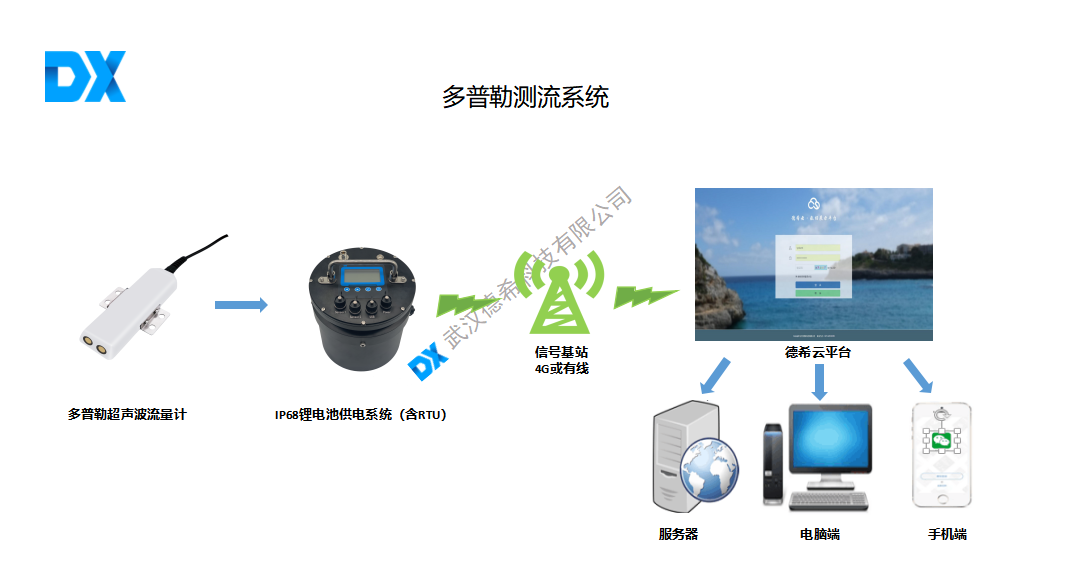

设备需固定于排水渠道、管道的顺直段，避开闸、堰等过流阻挡物，保障水流流态均匀，安装仅通过不锈钢螺丝即可完成，操作简便。针对排水管网易淤积的区域，可通过支架抬高设备并预留合理淤积高度，避免设备淤积导致的测量偏差。设备可与遥测终端机、通用型数字控制器、手持式控制器灵活组合，分别适配远程在线监测、本地显示监测、便携式应急检测等多种监测需求。

四、实际工程应用

某城市中心城区雨污分流改造项目中，该类流量计被布设于 40 余个管网关键节点与地下排污井，实现水位、流量 24 小时连续在线监测。依托设备的精准监测数据，项目方快速定位 5 处管网淤堵点与 2 处渗漏点，为管网清疏方案制定、改造点位优化提供了精准的数据支撑，直接推动项目整体改造效率提升 30% 以上。

五、技术应用价值

该流量计以小巧的结构、高适配的安装方式与精准的测量性能，完美契合城市排水的各类复杂场景，其多维度的监测数据为排水系统运行状态分析、隐患提前预警提供了可靠依据，不仅降低了管网运维的人力与物力成本，更助力城市排水管网的数字化与智慧化升级，筑牢城市排水生命线工程的技术监测基础。
