在光学系统设计中,工程师们常常面临一个两难的抉择:想要提高光通量(低 f/#),图像边缘就会因为像差变得模糊不清;想要消除像差,就不得不增加透镜数量,导致整个系统变得臃肿、沉重且昂贵。

有没有一种方法,能打破这种权衡,实现“既要高画质,又要小体积”?

答案是肯定的。今天,我们就来硬核拆解光学设计领域的“开挂”神器——非球面透镜(Aspheric Lenses)。它不仅能完美校正球面像差,还能大幅精简系统结构。这篇文章将带您从底层原理、制造工艺到最终选型,全面看透非球面透镜的魅力。

01.核心优势:非球面透镜到底有多强?

1.完美终结“球面像差”只要是球面透镜,无论制造工艺多么完美,都无法避免一个物理宿命——球面像差(Spherical Aberration)。由于球面边缘和中心对光线的折射率不同,光线无法聚焦在同一个点上,从而产生模糊的图像。

而非球面透镜通过调整表面的曲率半径,让所有光线精准聚焦于一点。

差距有多大?我们来看一组震撼的数据对比:

假设有两个直径 25mm、焦距 25mm 的透镜(f/1):

• 传统球面透镜:轴上光斑尺寸高达710.01 μm。

• 非球面透镜:轴上光斑尺寸仅为1.43 μm!

光斑尺寸缩小了几个数量级!这意味着成像清晰度得到了质的飞跃。

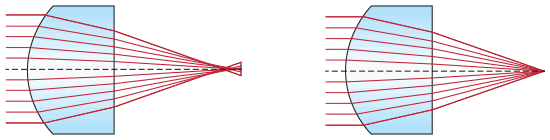

图1: 带有球差的球透镜,以及几乎没有任何球差的非球面透镜

2.突破极限:高光通量与高画质兼得传统方法通常通过“缩小”透镜孔径(增加 f/#)来减少像差,但这会牺牲光通量。非球面透镜允许设计师在保持高光通量(低f/#,高数值孔径)的同时,依然获得卓越的图像质量。

3.系统级降本:以一当十的“瘦身”魔法虽然单片非球面透镜的制造成本高于普通球面透镜,但从系统层面来看,它却是降本增效的利器。

在变焦镜头等复杂系统中,一两片非球面透镜往往可以替换五六片球面透镜。透镜数量的减少,直接带来了:

• 更小的体积和更轻的重量

• 更少的机械装配公差和校准步骤

• 更少的增透膜需求和光能损耗

最终结果:整体系统成本大幅降低,可靠性显著提升!

02.几何解密:什么是非球面?

顾名思义,非球面透镜的表面不是一个完美的球面。它最独具特色的几何特征是:曲率半径会随着与光轴之间距离的增加而发生径向变化。

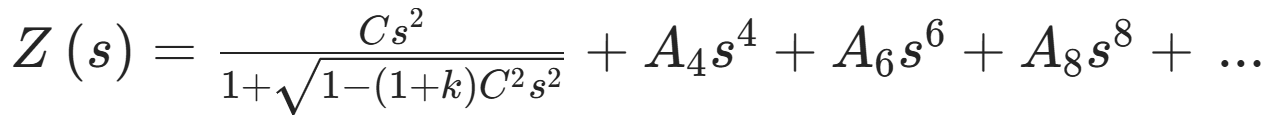

在光学设计中,非球面表面的轮廓(Sag)通常由以下经典方程式定义:

在这个公式中,最关键的参数之一是圆锥常数(k)。通过改变k的值,我们可以得到截然不同的表面形状:

• k=0:球面

• k>-1:椭圆

• k=-1:抛物面

• k<-1:双曲面

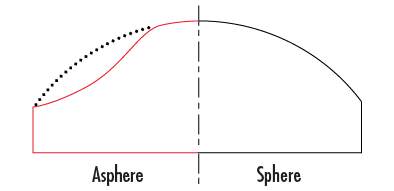

图2: 球面与非球面的表面轮廓比较

03.制造大揭秘:4种主流工艺怎么选?

随着制造技术的进步,非球面透镜早已告别了“难以量产”的时代。目前主流的制造工艺有四种,分别对应不同的应用场景:

1.精密玻璃成型(Precision Glass Molding)将玻璃核心加热至高温软化,通过精密模具直接压铸成型。

• 优势:一旦模具制成,单片边际成本极低。

• 适用场景:大批量生产的首选。

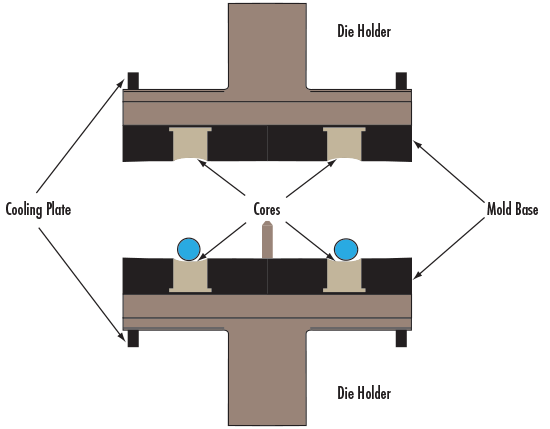

图3: 精密玻璃成型平台

2.精密抛光(Precision Polishing & MRF)采用计算机控制的精密抛光,甚至结合磁流变抛光技术(MRF)进行纳米级修整。

• 优势:无需昂贵的模具,交货时间短,表面精度极高。

• 适用场景:原型制作、小批量生产以及对精度要求极高的科研级应用。

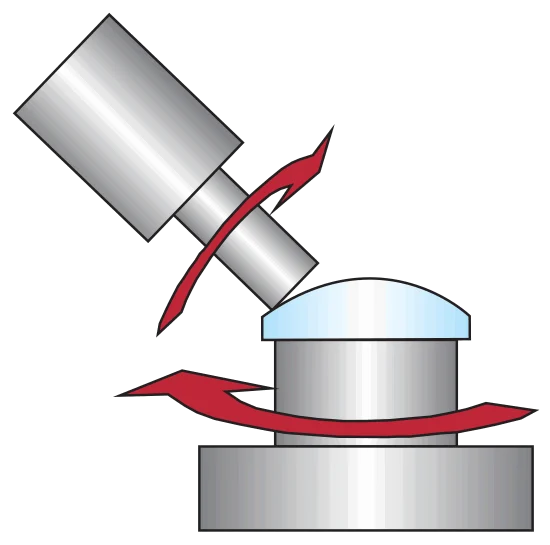

图4: 计算机控制抛光

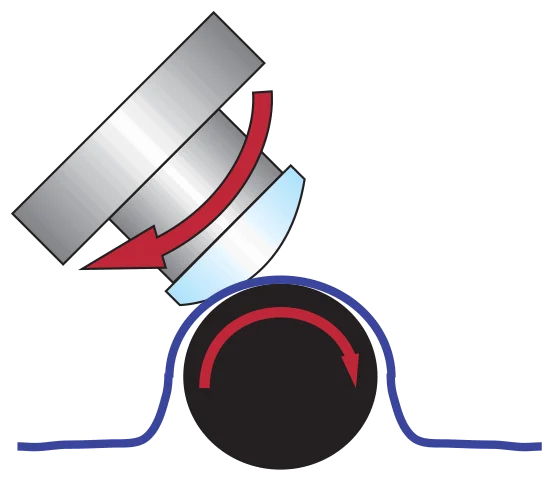

图5: 磁流变抛光(MRF)

3.混合成型(Hybrid Molding)在标准球面透镜(如消色差双合透镜)表面,压铸一层薄薄的光敏聚合物非球面层,并用UV固化。

• 优势:同时实现消除色差和校正球面像差。

• 适用场景:多光谱成像、宽带应用及高精密量产。

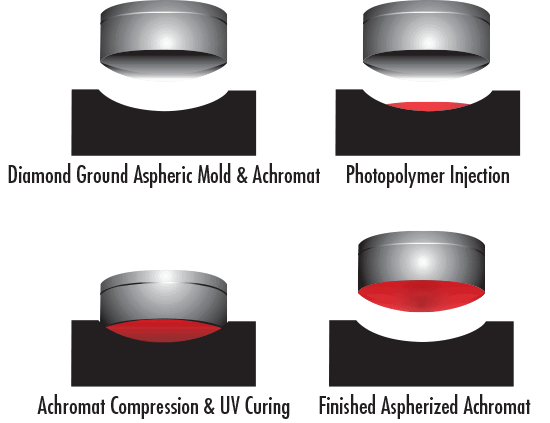

图6: 混合成型技术

4.塑料模造(Plastic Molding)将熔融塑料注入非球面模具中成型。

• 优势:成本极低,重量极轻,甚至可以与机械固定件一体成型。

• 适用场景:消费电子、对重量和成本极度敏感的超大批量应用。

04.选型指南:如何为您的系统挑选完美的非球面透镜?

了解了原理和工艺,在实际采购时该如何抉择?韵翔光电为您提供从现货标准品到深度定制的全面解决方案:

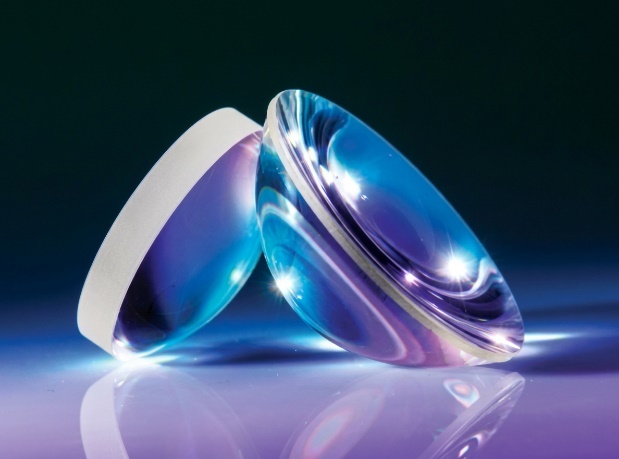

1.追求极致性能?

选择【精密抛光非球面镜片】专为严苛应用设计,提供衍射极限的光斑尺寸和高数值孔径。可选 UV、可见光及红外材料,表面精度最高可达高精密级(P-V <0.06μm)。

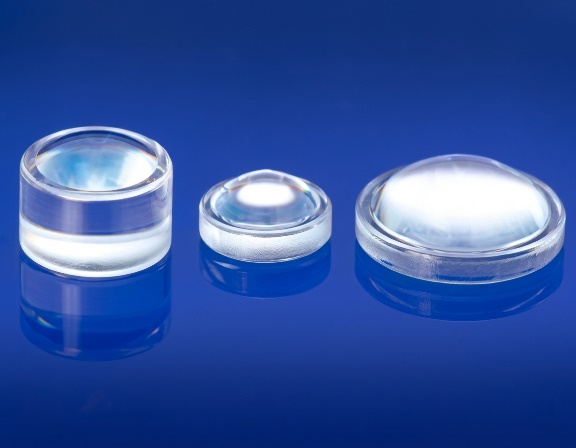

2.需要大批量、高性价比?

选择【精密模造非球面透镜】非常适合激光二极管校准、条形码扫描和光学数据存储。提供 2mm 至 10mm 的微小尺寸,备有玻璃和塑料基片可选。

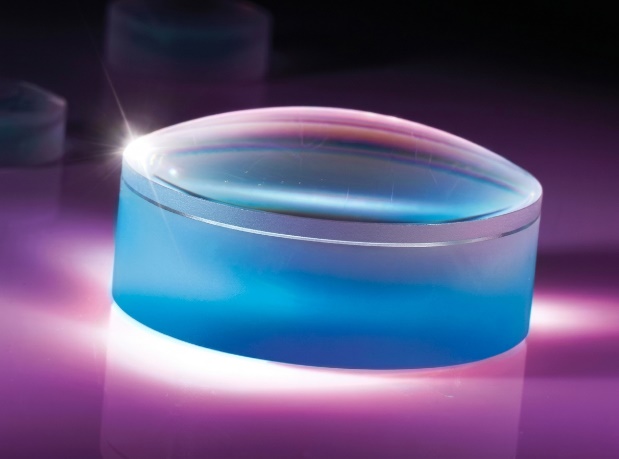

3.宽波段成像,需要消除色差?

选择【可校正色差的非球面透镜】将折射与衍射特性结合,非球面消色差透镜(Aspherized Achromats)是宽波段范围内实现近衍射极限聚焦的完美选择。

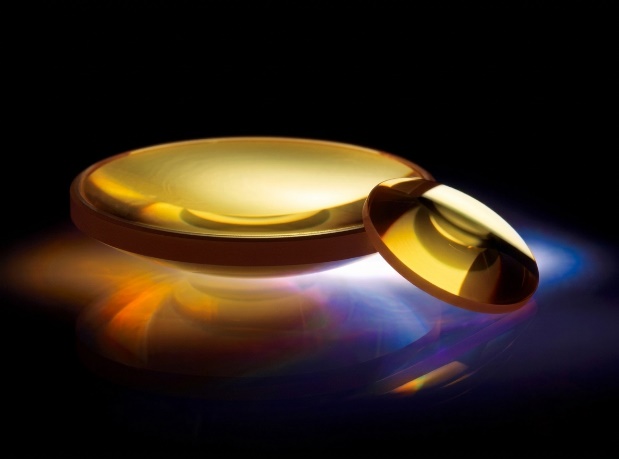

4.热成像与红外系统?

选择【红外非球面透镜】覆盖 NIR 到 18μm 的整个红外光谱。提供硅(Si)、锗(Ge)、硒化锌(ZnSe)及 IG6 等多种红外材料,专为中长波红外量子级联激光器等应用打造。

结语

从数字相机、激光系统到高端显微镜物镜,非球面透镜正在重塑现代光学的边界。合理利用非球面透镜,不仅能让您的光学系统在性能上实现飞跃,更能从整体架构上实现降本增效。

【行动号召】

正在为您的光学系统寻找完美的非球面透镜?

立即访问官网,使用我们的参数筛选工具,找到最适合您的非球面透镜!

遇到设计难题?直接联系我们,获取免费的技术支持与选型建议!
