最近不管是CPU，主板芯片组还是显卡，换代速度明显减慢。不过下游厂商还是蛮卷的，比如今年微星就在AM5平台上推出了带"MAX"后缀的新主板系列，主打更高的供电规模、更多的M2接口数量、更大的BIOS 容量、丰富的超频玩法。总之，使出浑身解数让你买买买！
这次和大家分享的MAX主板型号为MAG B850M MORTAR MAX WIFI，也就是遇事不决的迫击炮，看看这款加大码的迫击炮到底值不值？

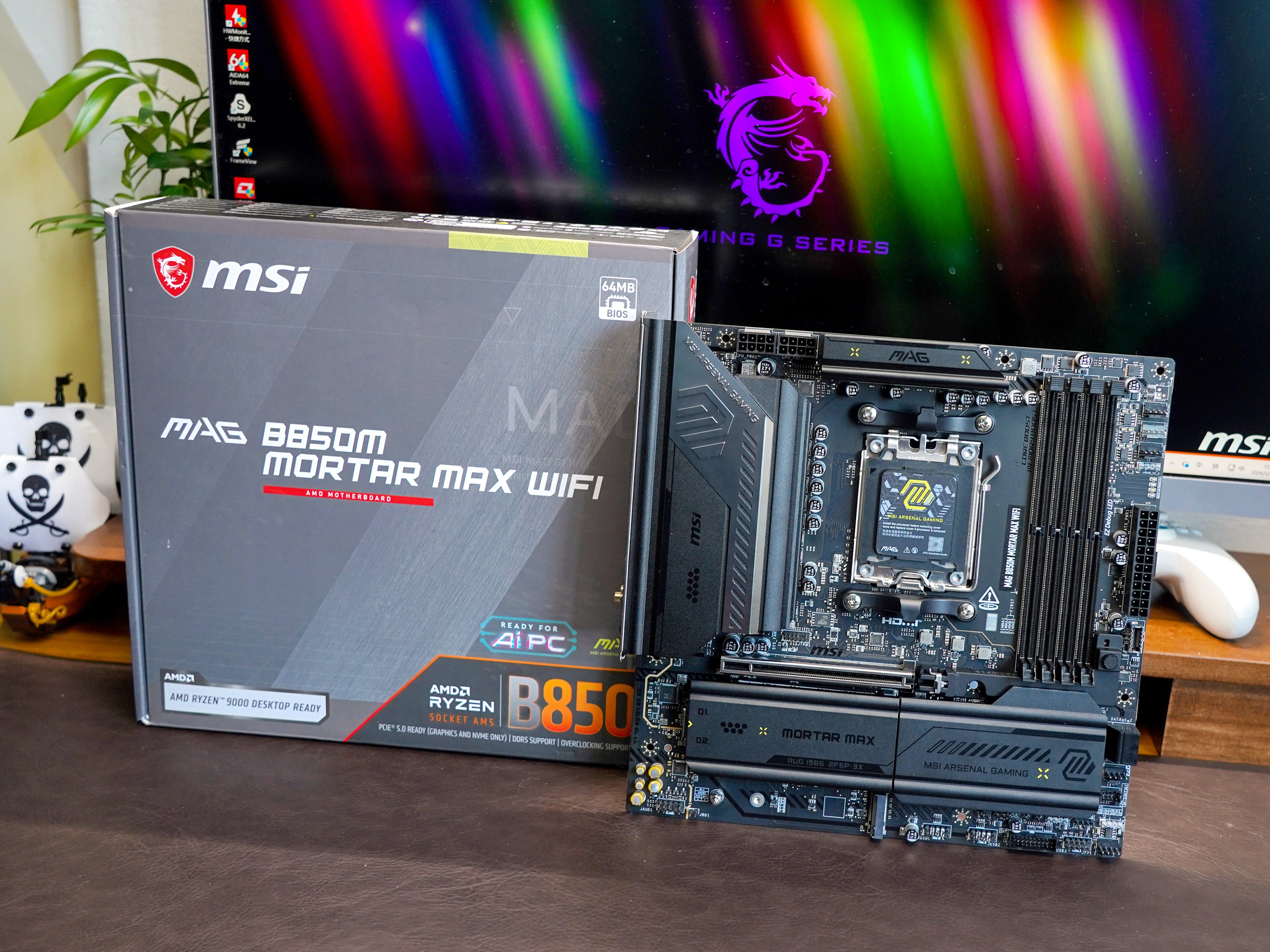

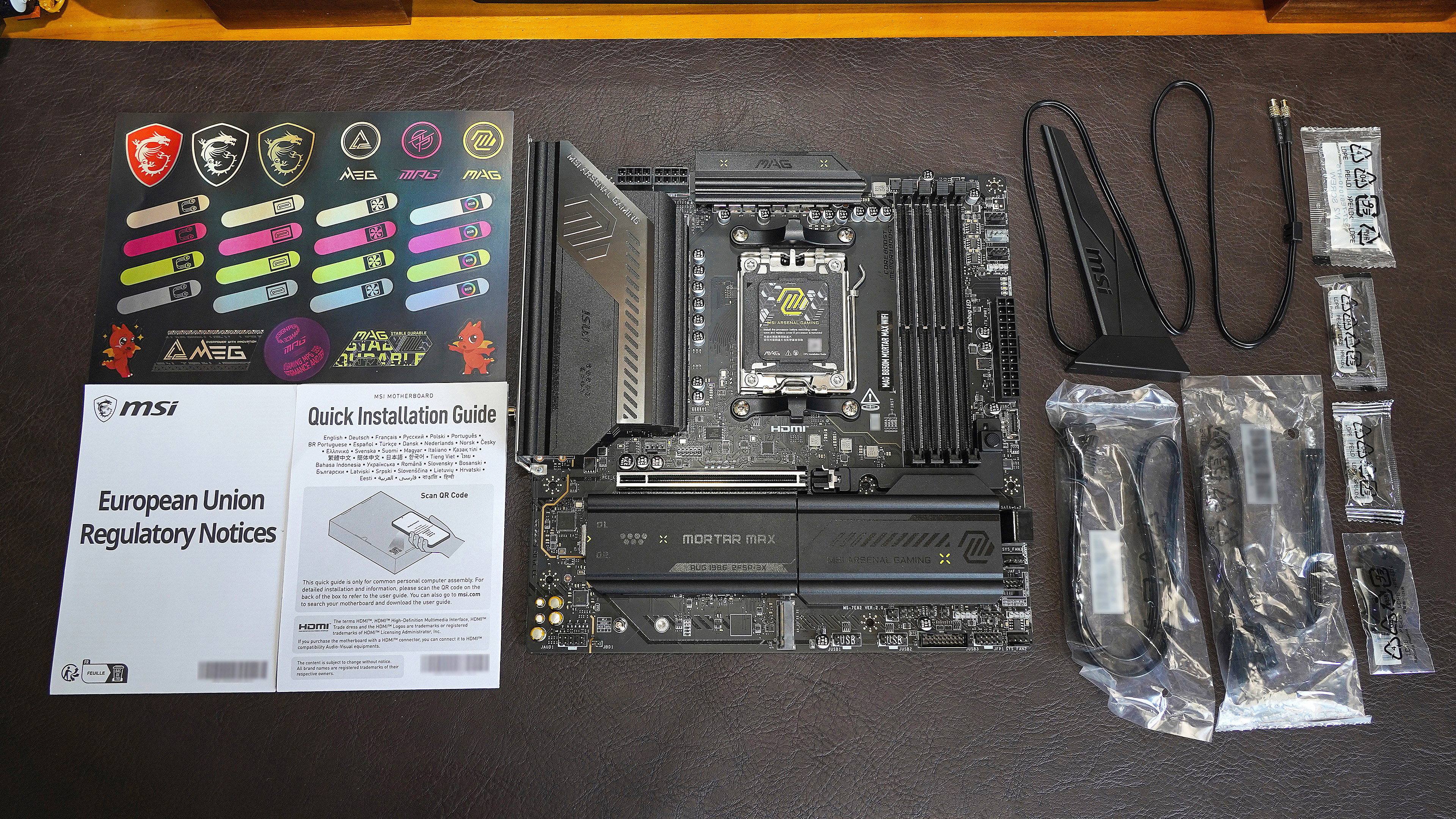

主板开箱▼附件方面有：1个Wi-Fi天线、1根EZ Conn连接线，1根SATA线、3颗M2螺丝、1个六角螺丝工具，以及2本安装指南和贴纸。
▼新一代B850迫击炮 MAX还是以黑色为主，散热装甲表面为磨砂哑光质感，颗粒感比较重，相比之前的标准版弱化了黄色元素。PCB版还是8 层服务器级+2 盎司精铜。
▼IO部分护甲表面有一部分是亮色金属效果，两种不同质感搭配起来还是非常不错的。散热部分都做了一些切割处理，让其有了更大的表面积，增强散热效果。
▼配备了4个单边卡扣的DDR5内存插槽，单根内存最高32GB，最大容量支持128GB，频率最高支持到8400MT/s（单根）；内存旁边有前置C口，规格是USB3.2 Gen2x2（20 Gbps ），有一颗GL9905V 是重驱动芯片（ReDriver），用于提升信号完整性。
▼在主板24Pin供电接口上方配置一个简易BUG灯，它的上面是1个ARGB接口和3个Pin PWM风扇接口。
▼B850迫击炮MAX的PCIe 5.0 x16插槽依旧位于第一槽位，使用金属包裹加固，有方便拆卸显卡的EZ PCIe Clip II设计，锁定卡扣采用金属材质，强度更高更加耐用，按下后会锁定开启/关闭，在拆卸显卡方面无疑更加方便和安全。注意这可是主板上唯一的一条PCIe插槽！
▼为固态硬盘配备一块M.2冰霜铠甲散热模块，可覆盖2个M2安装位，采用快拆设计，只需一按边侧的卡扣即可拆卸取下。
▼PCB正面的M.2接口一共有3个，上面2个是PCIe 5.0 x4的，CPU直连，另外底部也都有散热片，对于双面颗粒的散热保障会更好；下方的支持PCIe 4.0 x4，由芯片组提供,注意它是无法被主板散热片覆盖的。
▼3个接口的SSD安装全部为快拆，上面两个为旋转式的 EZ M.2 卡扣；下面的那一个为全新的金属弹簧结构，通过按压就可以拆装SSD，更加方便。

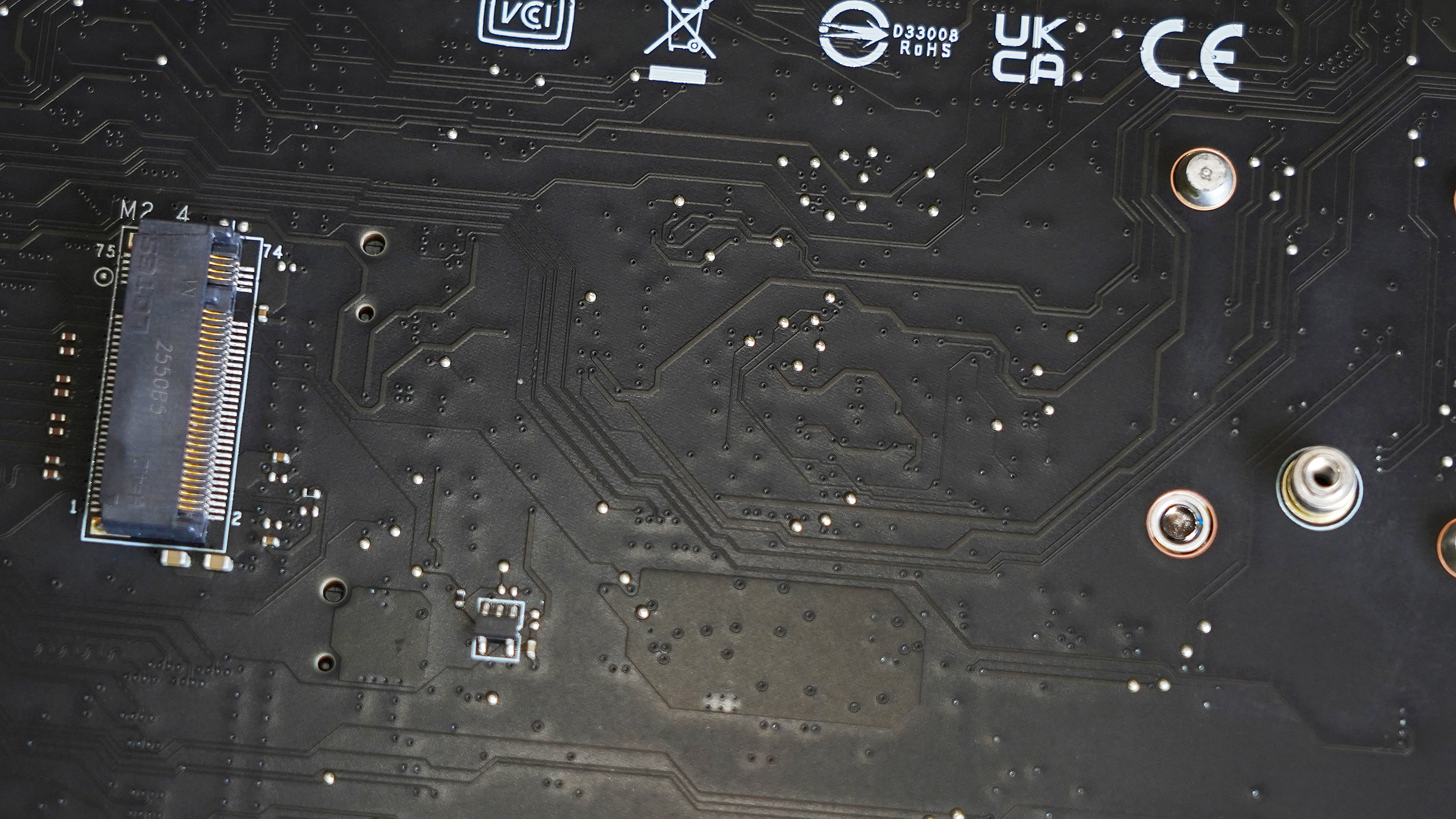

▼PCB背面还有1个M2接口。
▼背面的M.2接口由芯片组提供，速度为PCIe 4.0x4，不会和其它共享通道。当然代价之一就是主板仅有一条PCIe插槽。
▼另一个代价就是SATA接口就只剩下了2个了，怪只怪B850芯片组提供的PCle通道数量太少了！
▼USB3.0接口在主板底部右侧，要注意下是否和自己机箱底部风扇发生冲突。此外还有一个特别的EZ Conn接口，可以通过附件中的转接线，得到1个4Pin PWM风扇+1个5V ARGB接口。
▼IO接口在面板都有标注，就不详细介绍了。相比普通版（不带MAX的迫击炮），10Gbp接口数量多了，达到了7个（3个C口和4个A口）。不过由于20Gbps接口被放在前置，后面也就没有了。网络方面依旧是5Gbps有线+WiFi 7无天的组合，不开机BIOS刷写和清除BIOS的两个物理按键也依然保留。

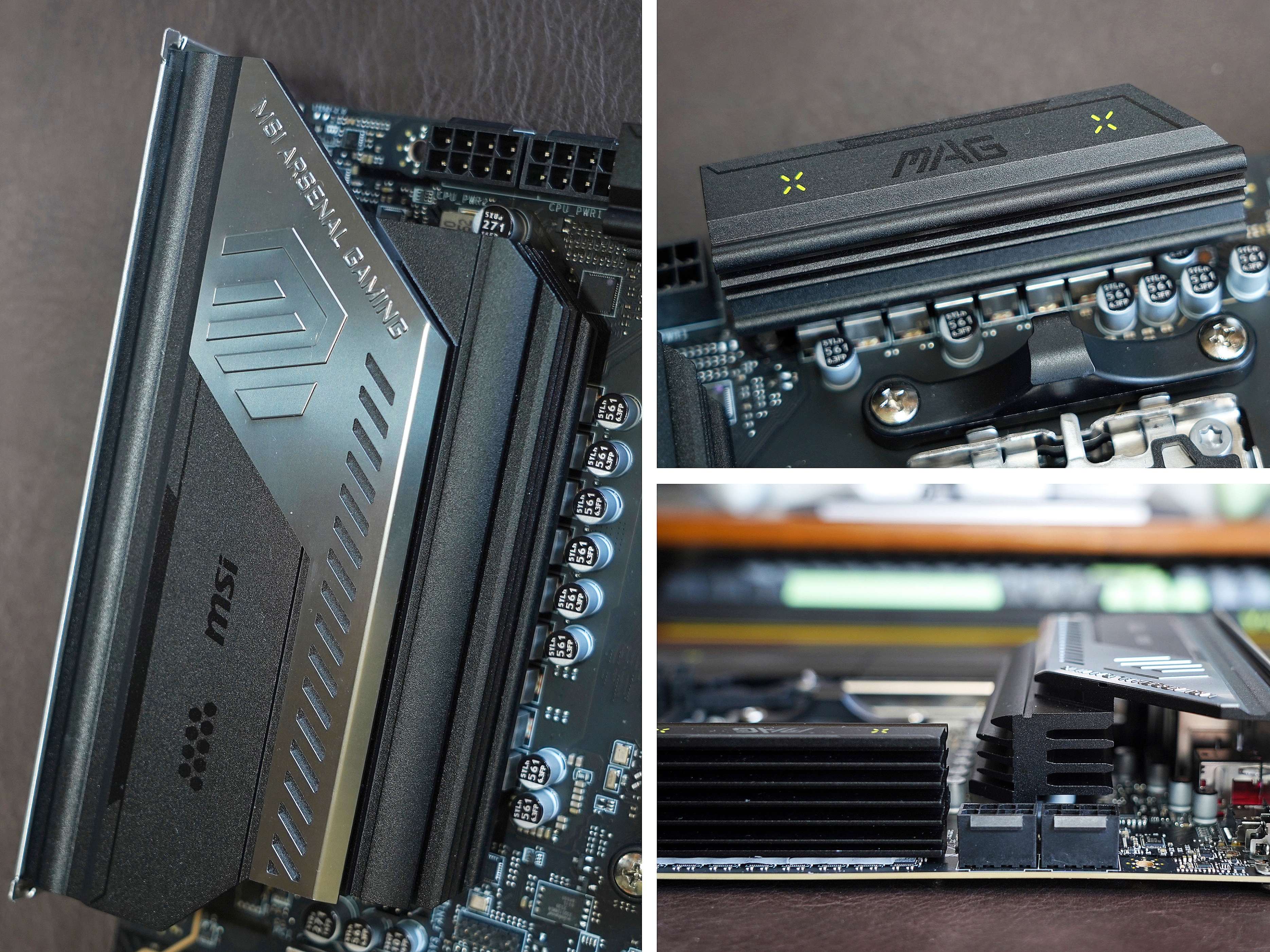

▼金属散热器采用了VRM设计，能兼顾到mosfet和电感的散热。此外这款主板的芯片组散热器会大一些。

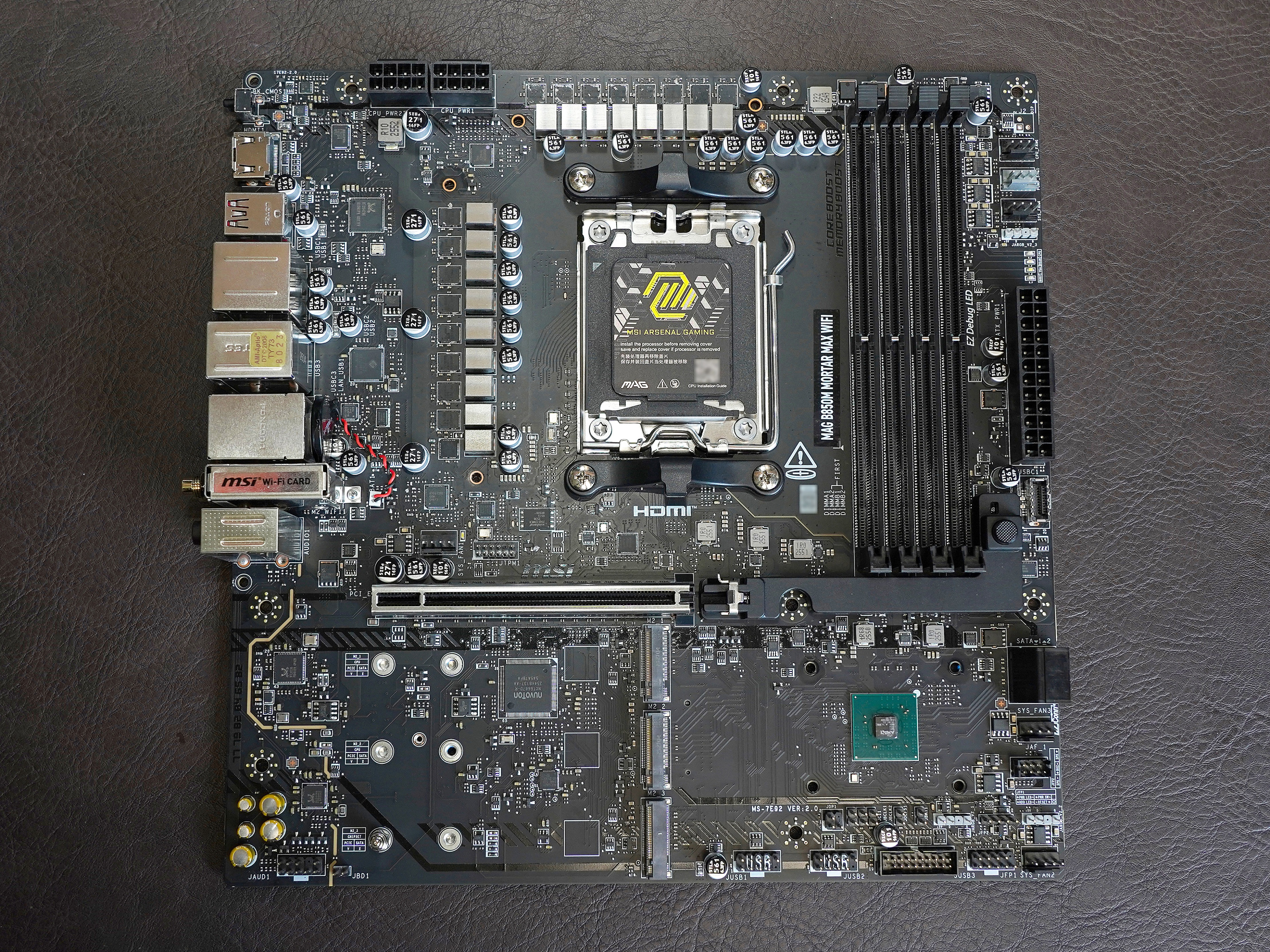

▼拆解后看下裸板的情况，B850采用的是单FCH芯片设计。
▼供电方面，主板有17路电感以及对应的Dr MOS。
▼17路中有16路的Dr Mos都是采用了瑞萨ISL99380，单相支持输出电流为80A。这些为核心供电与SoC供电，PWM控制器型号为瑞萨RAA229620，是一颗双路输出 12 相 PWM 电源控制芯片，这样基本是7路并联14路的核心供电+2路核显供电。另还有一相为MISC，负责核心与SOC以外的供电，采用立锜RT3672EE作为PWM主控，搭配丝印BR00的DrMOS，最高支持 55A 的电流。供电方面相比普通版有巨大的提升（对比表放在文章最后）！
▼主板内置时钟发生器，CPU外频可以超频，让CPU的频率进一步提升，还可以让锐龙7000X3D这些不能超频的CPU也具有提升频率能力。
▼网络方面，Realtek 8126是5G有线网卡芯片；联发科的MT7927则是WiFi 7无线网卡芯片。
▼声卡芯片是小螃蟹的ALC4080，搭配了5颗音频电容。
▼主板BIOS的存储器丝印型号为winbond25Q512NWEN，容量为64 MB（ 512 Mbit÷ 8 =64 MB），以后不管BIOS界面再怎么升级，也是够用的了。此外主板还有一颗丝印MX25V1006F 的芯片，它是一颗128KB大小的存储器，可能是一个精简版的BIOS,用于一些应用的快速启动。

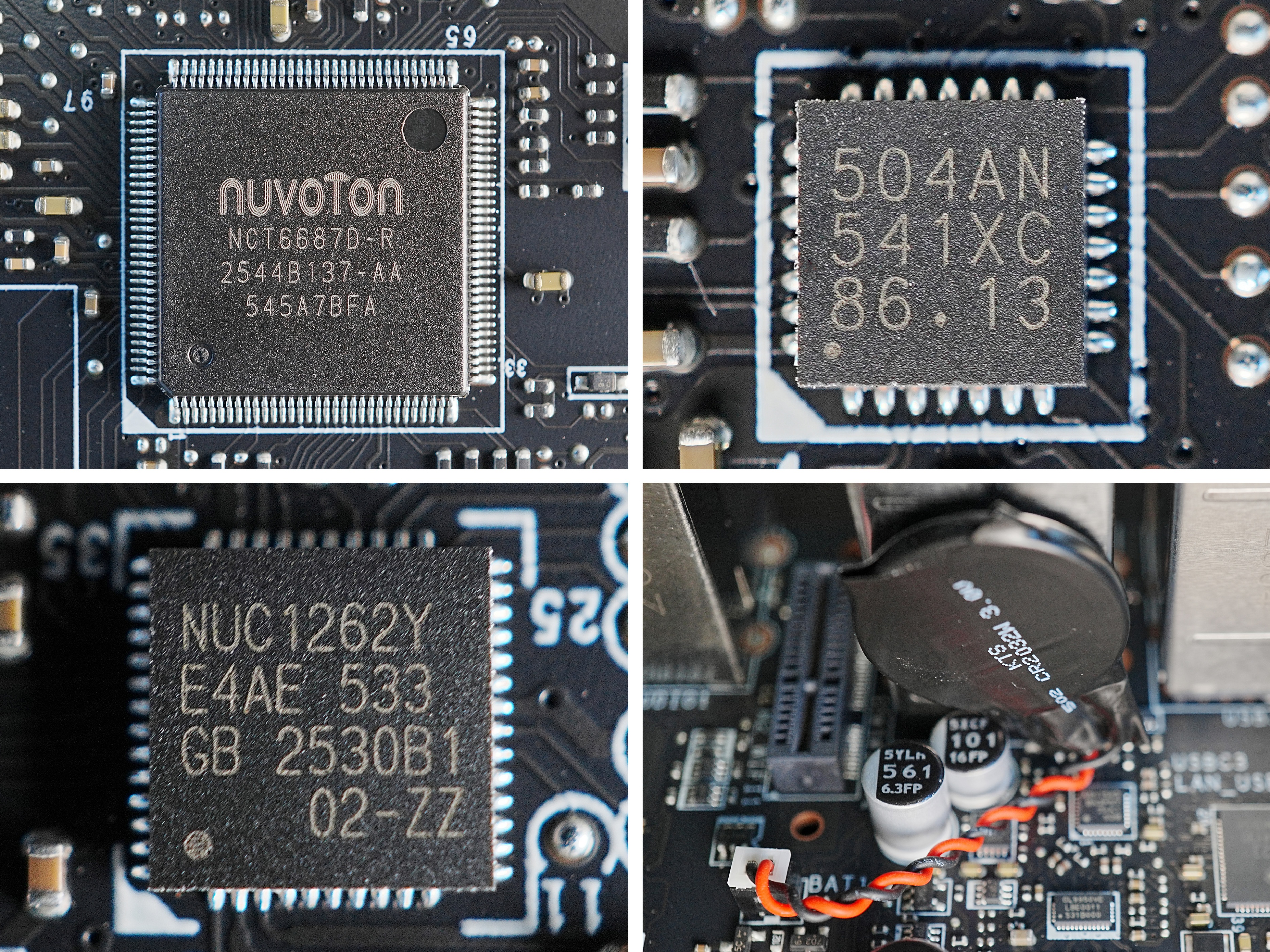

▼其它芯片包括：NCT6687D为主板监控芯片；504AN芯片则能提供额外的免开机刷 BIOS 功能；NUC1262Y为ARM的32 位 元单片机，用来控制ARGB灯效；注意下主板电池采用飞线连接，粘到了散热器的侧面，换电池的话就会稍麻烦些。

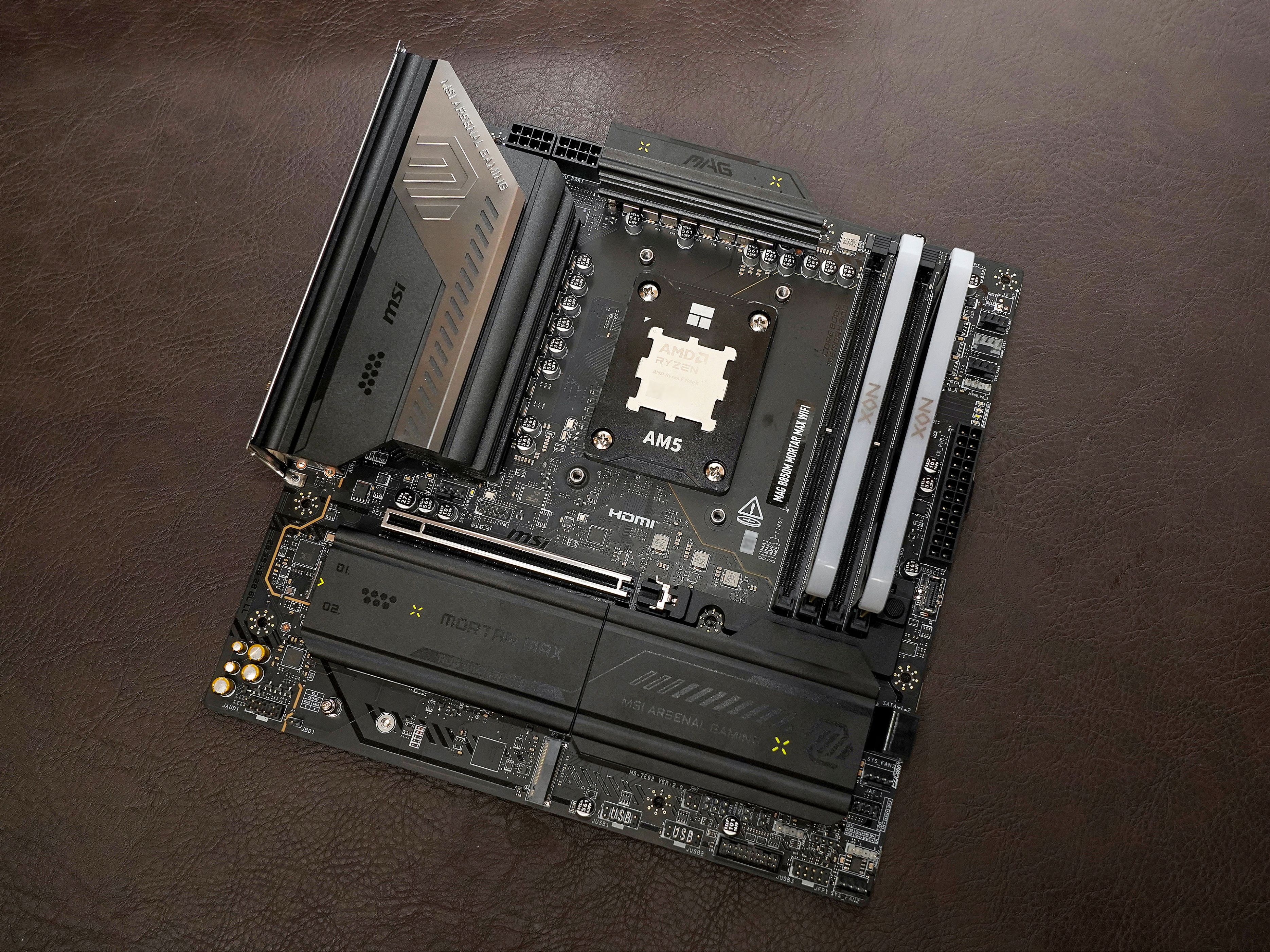

▼CPU为Ryzen 9 9900X，双CCD，12 核 24 线程，基础频率4.4 GHz，最大加速频率5.6 GHz，TDP为120W。

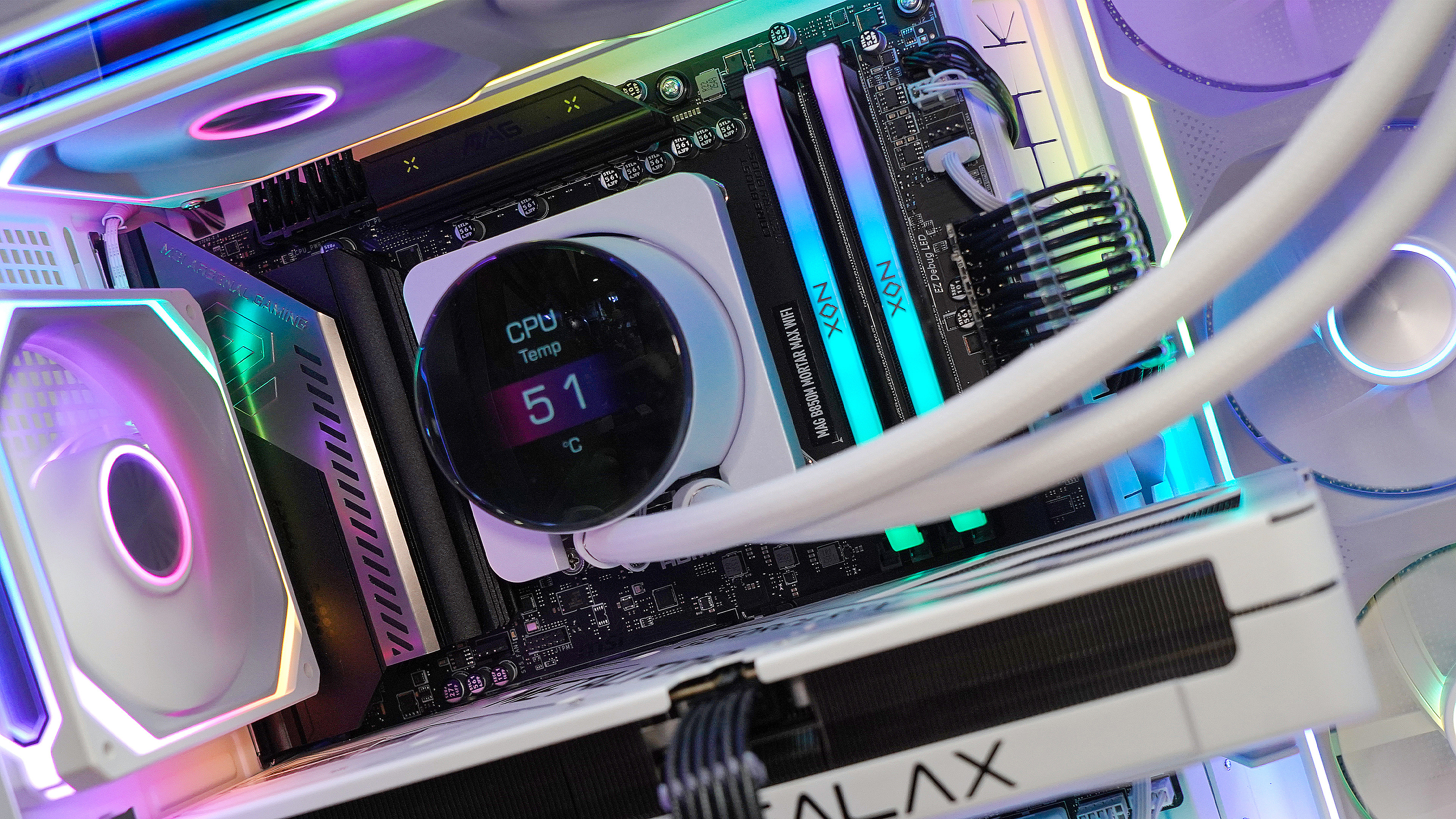

▼内存为宇瞻NOX DDR5 RGB，黑色版本。不到44mm的高度，能兼容大部分双塔风冷散热器。
▼内存马甲为全铝材质，表面为微磨砂质感，风格简约。
▼马甲靠上位置有一横条开窗，内置导光条可以展示RGB灯效。中间有Apacer的宇瞻英文logo标识，下面还有银色条纹作为装饰。
▼内存灯效可以由微星主板软件MSI Center进行控制。

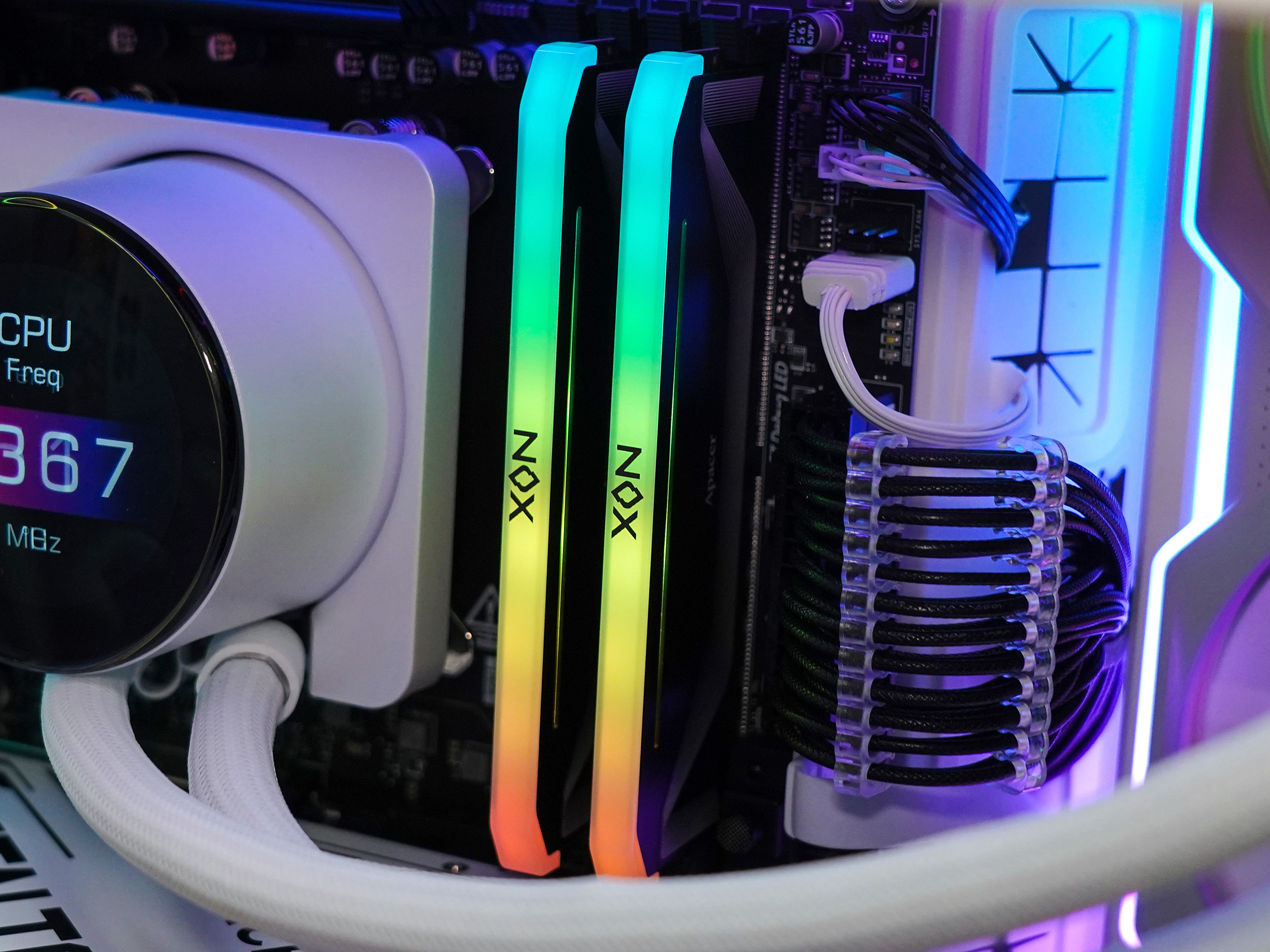

▼NOX内存顶部为大面积的白色导光条，中间位置有NOX标识，点亮后具有广角漫射灯效。
其它硬件看下面的配置表吧：
CPU：AMD 锐龙 9 9900X主板：微星 （MSI）MAG B850M MORTAR MAX WIFI内存：宇瞻（Apacer）NOX DDR5 RGB 16G*2显卡：影驰（Galaxy） RTX 5070 金属大师白金版 OC散热：微星（MSI）MPG CORELIQUID P13 360电源：振华（SUPER FLOWER）LEADEX III P850W机箱：爱国者（aigo）星璨辰Air
测试时室温为25°C

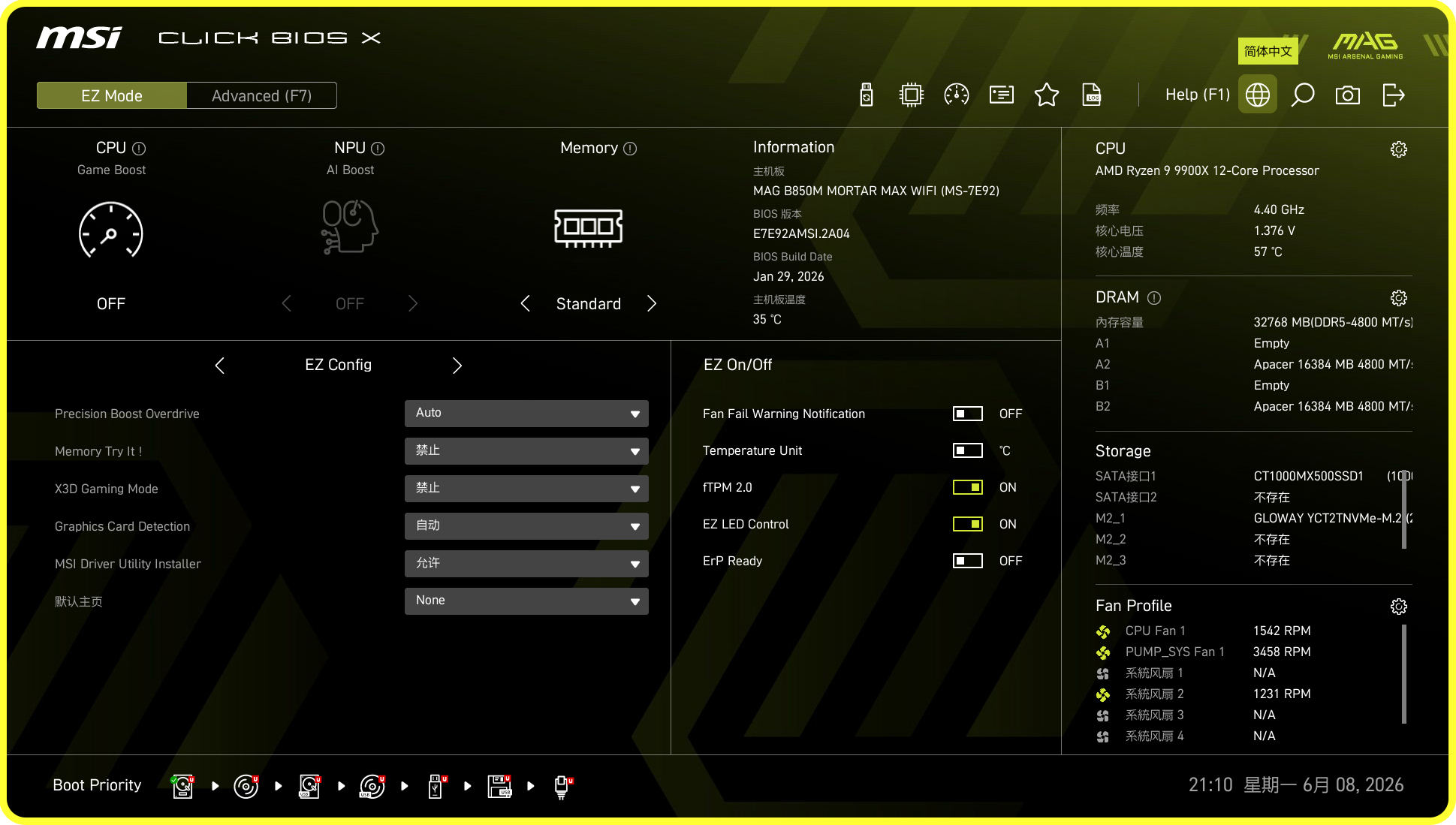

性能测试▼BIOS全部是图形化的设计。风格也是MPG 系列的，在简易界面下（EZ Mode）就可以直接选择PBO的各种策略，以及内存的XMP，Memory Try it（内存超频）等等，还是比较方便的。
CPU性能释放
默认状态

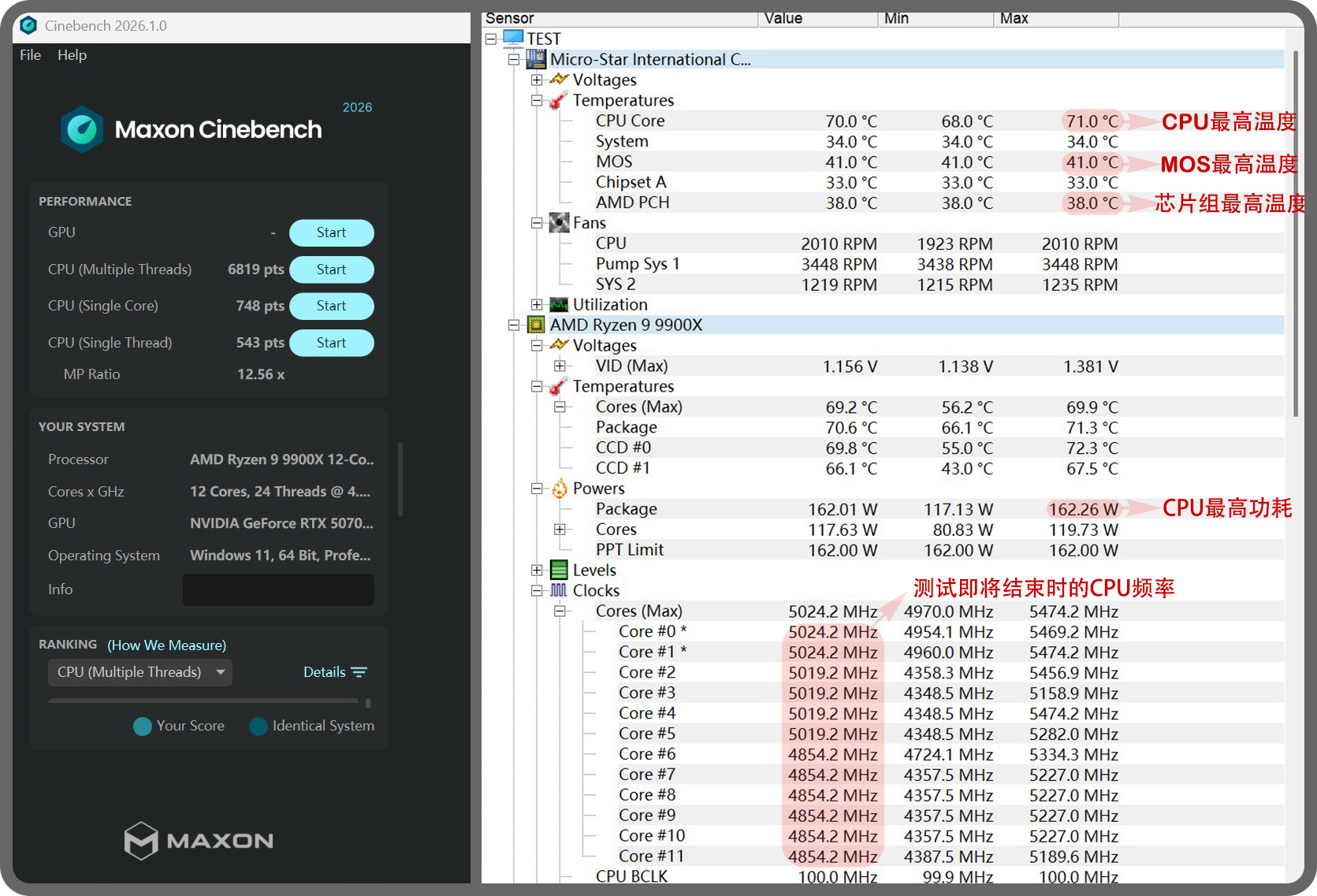

▼啥也不设置，PBO为Auto，基本没有频率加成。进行CPU负载较重的CineBench 2026渲染测试（10分钟），测试即将结束时频率能维持在~5GHz，期间最高温度为71°C，最高功耗为162w。
升频降压

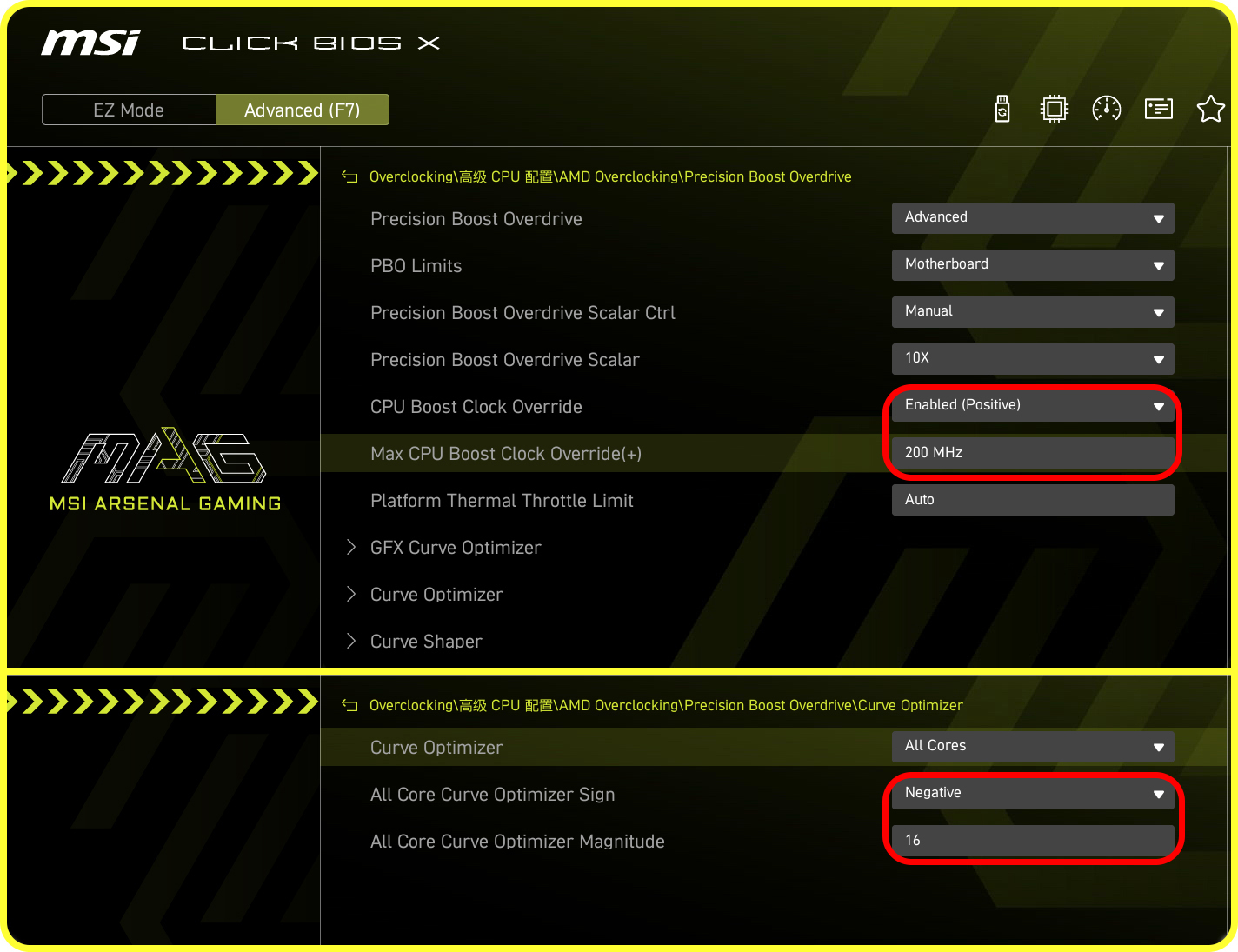

▼PBO Advanced选择升频降压：最高加“200MHz”，Curve优化最终是值是“-16”（负压），当然如果分CCD或核心调节会更加精准。
▼升频降压后再进行CineBench 2026测试，测试即将结束时频率能维持在~5.4GHz，多核得分从默认状态的6819提升到7054，性能增加~4%。代价是最高温度提升到93°C，最高功耗达到了~230w。
降频降压

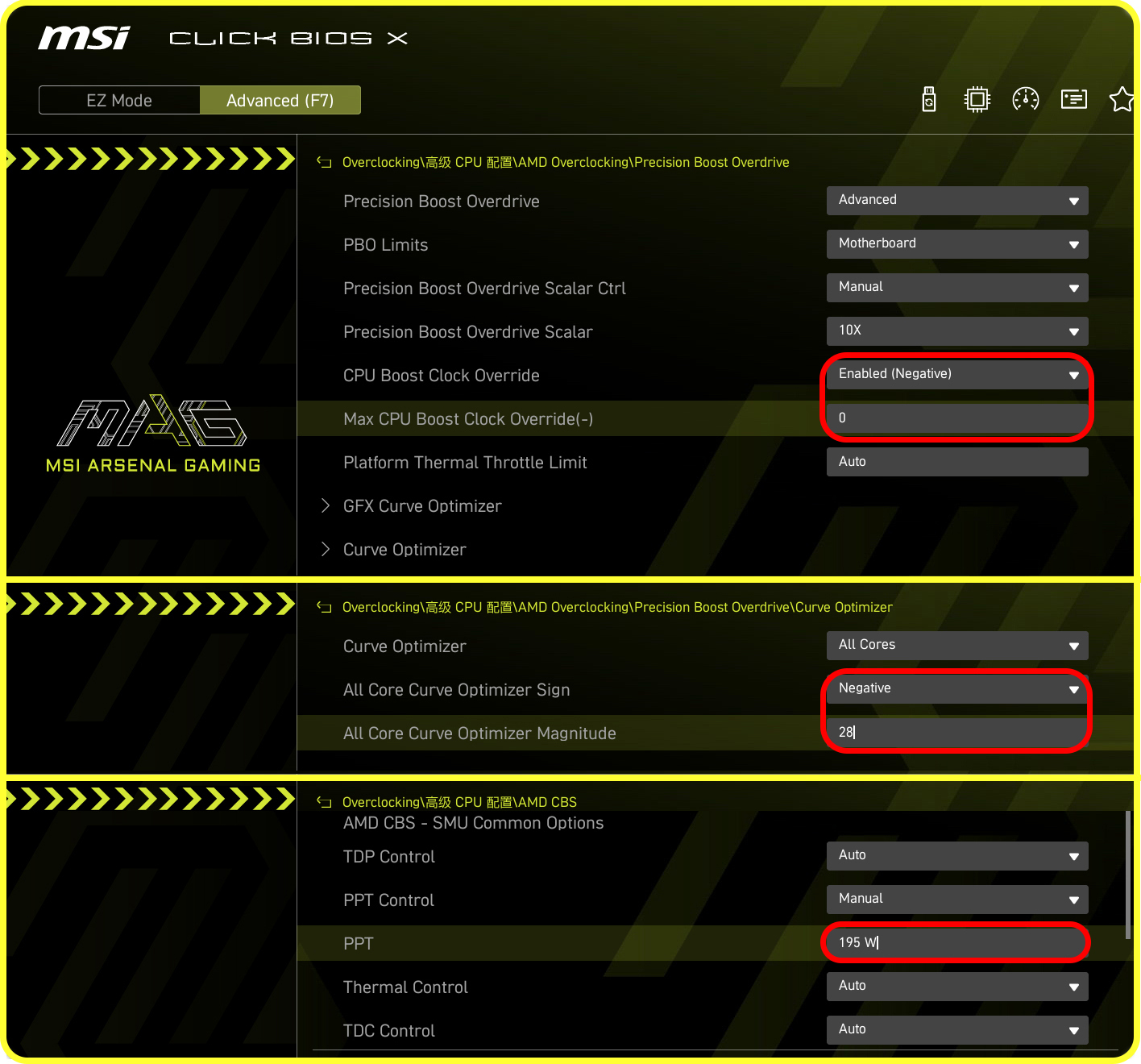

▼如果是单CCD的CPU，升频降压没问题。但双CCD由于功耗较高，再加上积热影响，主流散热器是hold不住的。所以优化思路是降频降压，通过象征性的降低一点频率或不降，以获得更大的降压空间。降频为“0”，可以将负压值增加到“-28”。另外将PPT的功率限制到“195w”，可以得到更好的温度表现。

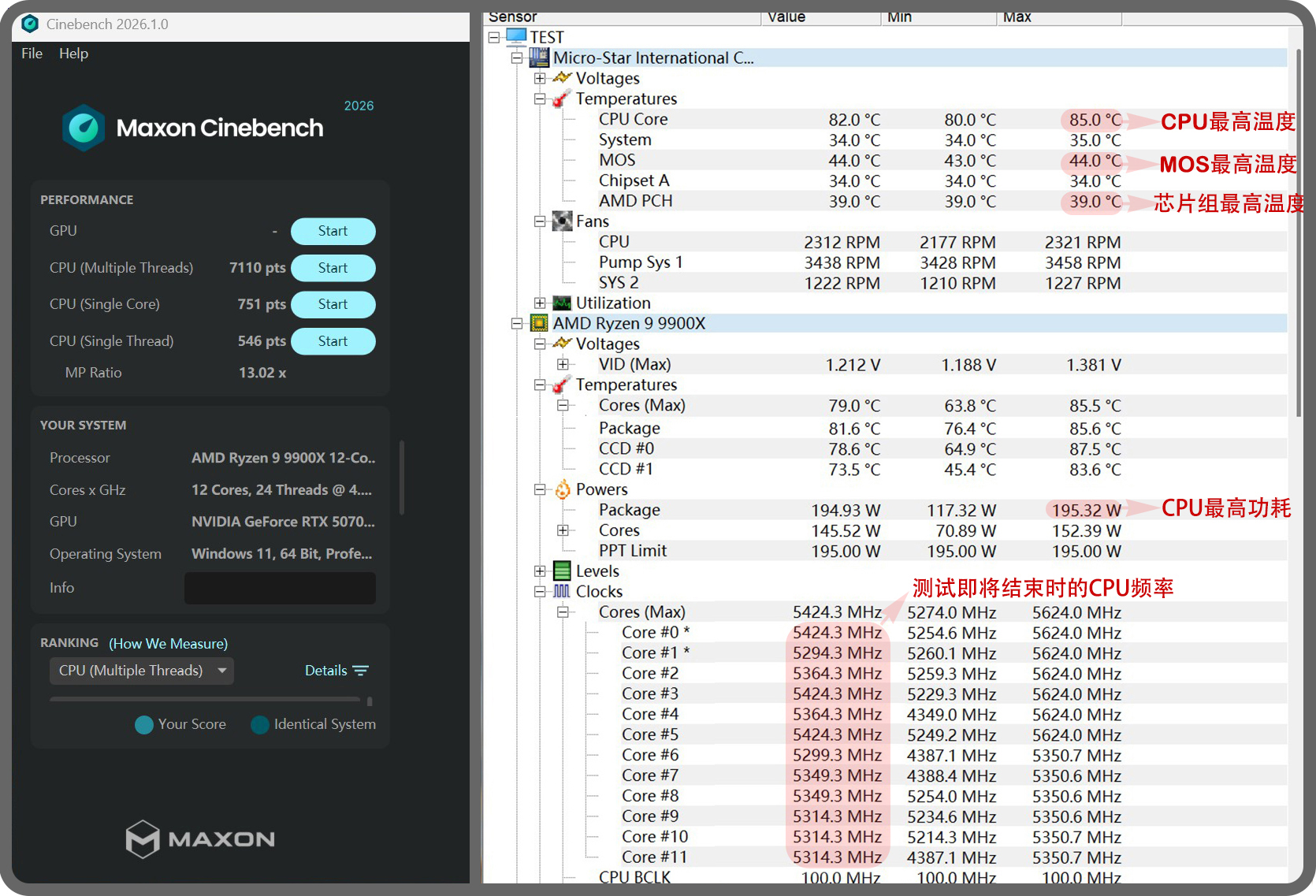

▼降频降压后再进行CineBench 2026测试，测试即将结束时能维持在~5.4GHz，多核得分还增加一点，达到了7110！最高温度为85°C，控温效果还是不错的。

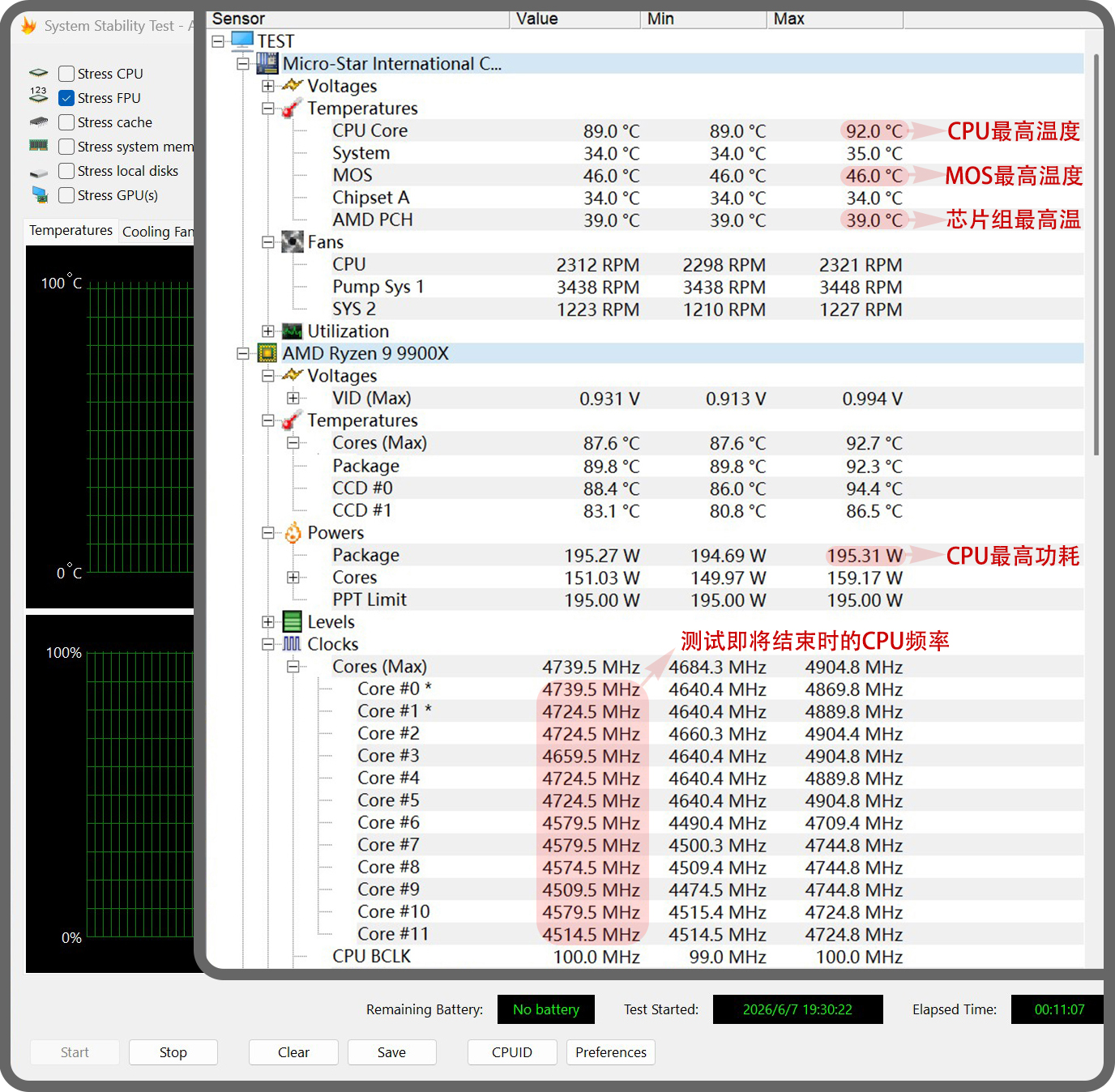

▼ADIA64 FPU烤机，默认状态,CPU频率不到4.0Hz；升频降压，会立刻撞到95°C的温度墙，做烤机测试都没啥意义。降频降压，频率基本稳定在~4.7Hz，CPU最高温度为92°C，没有碰到95°C的温度墙。
▼此外大家注意下，主板MOS温度只有46°C，芯片组最高温度39°C，即和主板相关的两个温度参数都是相当低了，而之前做普通版FPU烤机时，MOS温度都快到60°C了，差距还是十分明显的（测试机箱不同，作为对比不算严谨）。
超外频

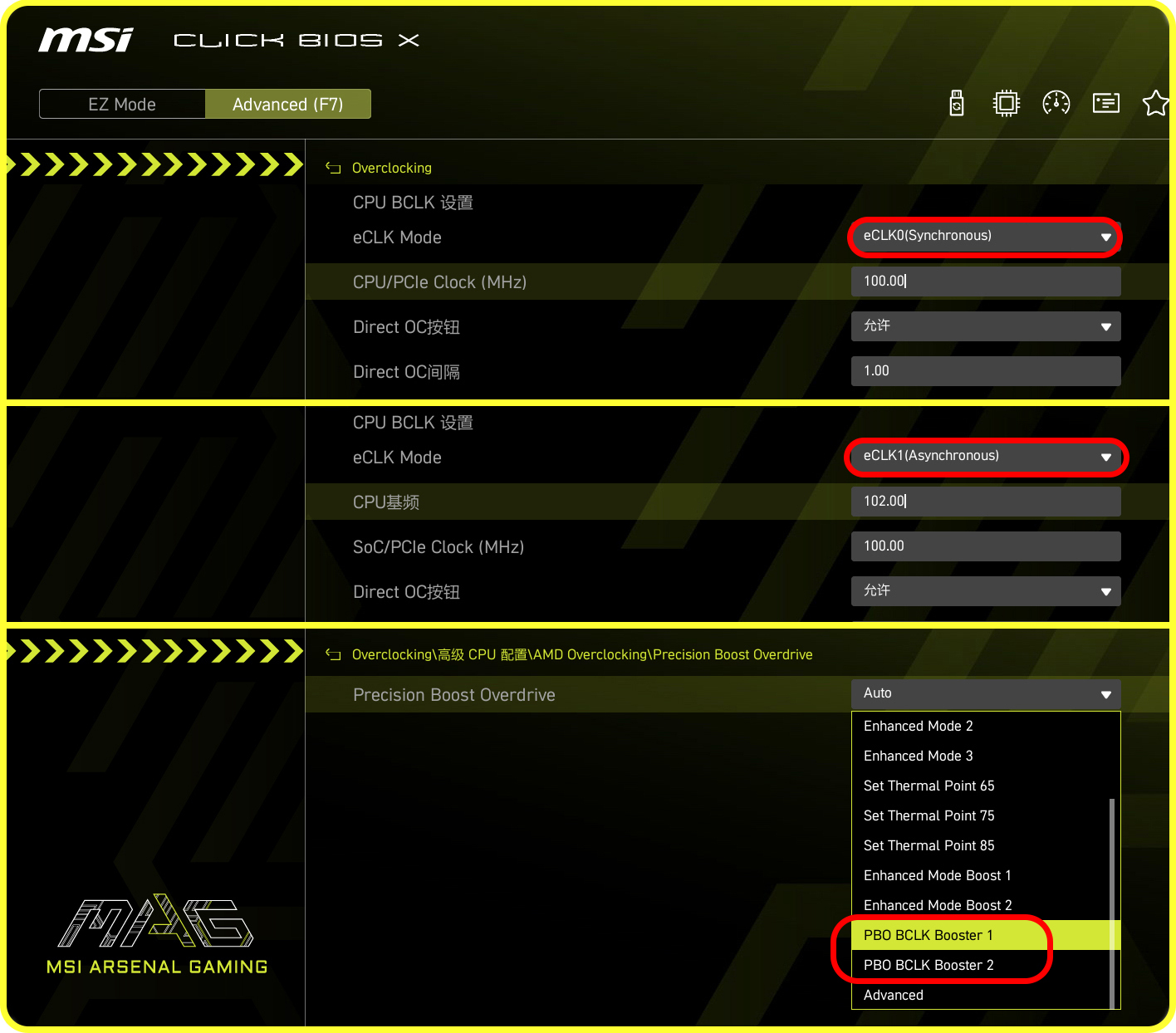

▼MAX版支持超外频。选择BIOS中的eCLK Mode，PCle和SoC的外频也会同时改变；选择eCLK 1，可单独设置CPU的外频。超外频的难度还是要比倍频大，还好微星在PBO中加入了2个超外频的预设：BCLK Booster1会自动将外频设置为104；BCLK Booster2是105，超级简单和稳定。
▼选择BCLK Booster1，即外频104，进行CineBench 2026测试，多核得分并没有降频降压的分数高。还是由于功耗和温度的限制，双CCD基本没啥超频的空间，如果是单CCD，超外频效果肯定会更好。
以上都是PBO的玩法,AM5的另一种玩法就是定压定频了，一般在1.3v以下可以得到5.4~5.5GHz的频率，就不详细介绍了，怎么玩看个人咯！
内存优化与超频

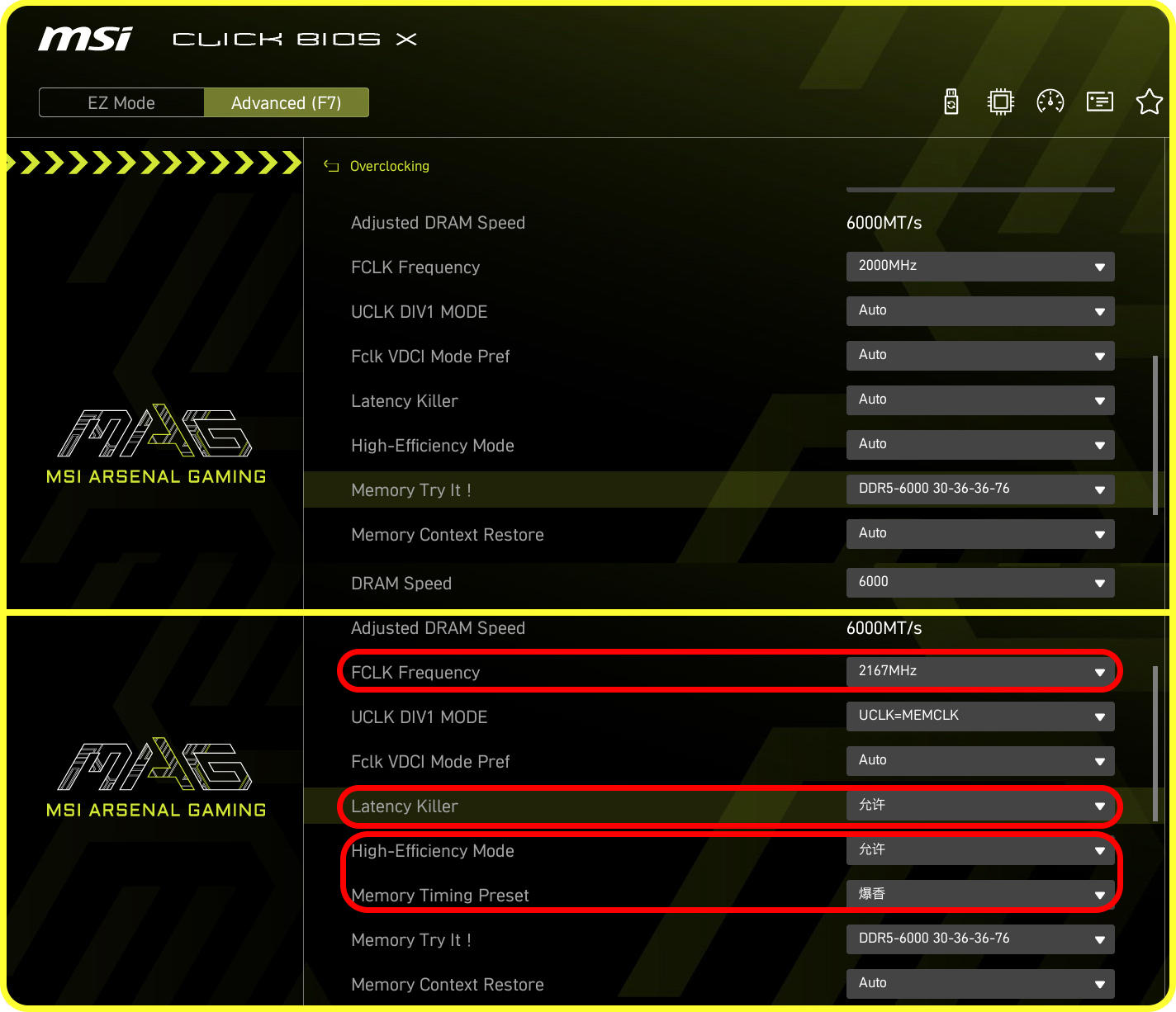

▼内存选择 6000MT/s 的频率，时序C30-36-36-76。主板上的优化功能有：FCLK频率；Latency Killer；High Efficiency mode（选择爆香），建议都开启！

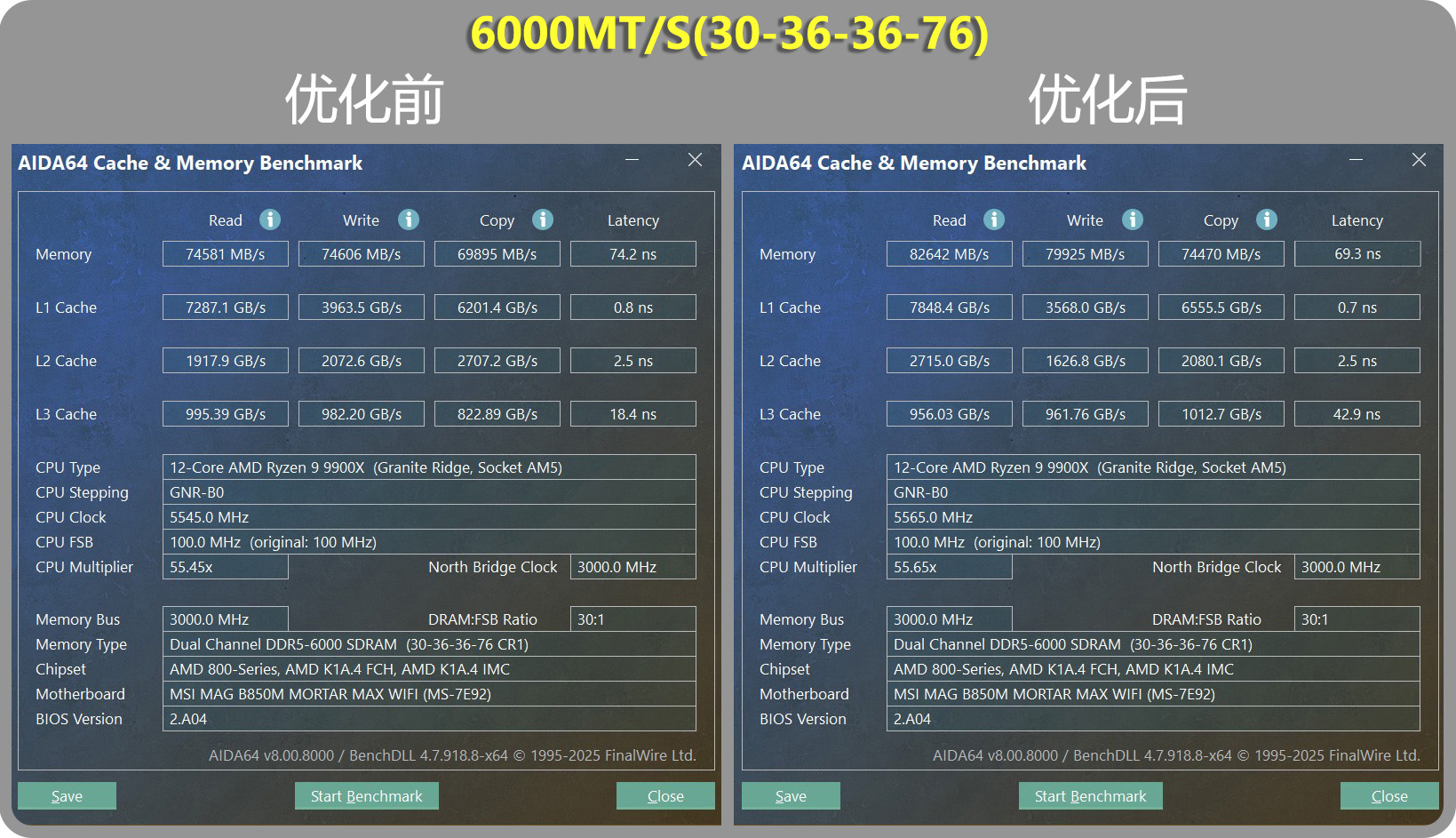

▼对比一下，优化后，内存读写速度有明显提高，延迟也降低了不少，主板优化内存功能效果明显。
▼虽然Ryzen超过6400~6600MT/s就会分频，导致内存延时的增加，但也获得了更高的内存带宽。直接使用主板内存超频工具Memory Try It的8000MT/s C36文档，然后在高级内存配置中修改时序和小参。电压设置上需要将DRAM high voltage mode设置成允许才能调节到1.43V以上的电压。设置完成后，8000MT/s轻松开启，并完成了AIDA64的内存测试。
最后来做个对比，看看这张MAG B850M MORTAR MAX WIFI在微星家MATX主板中的定位。
MAX和标准版在外观上大差不差，MAX的CPU插槽离显卡插槽的距离明显要比普通版远，对于大型风冷更加友好。普通版没法安装14cm风扇的风冷散热器，MAX貌似是可以了，希望有试过的小伙伴们和大家分享下答案。

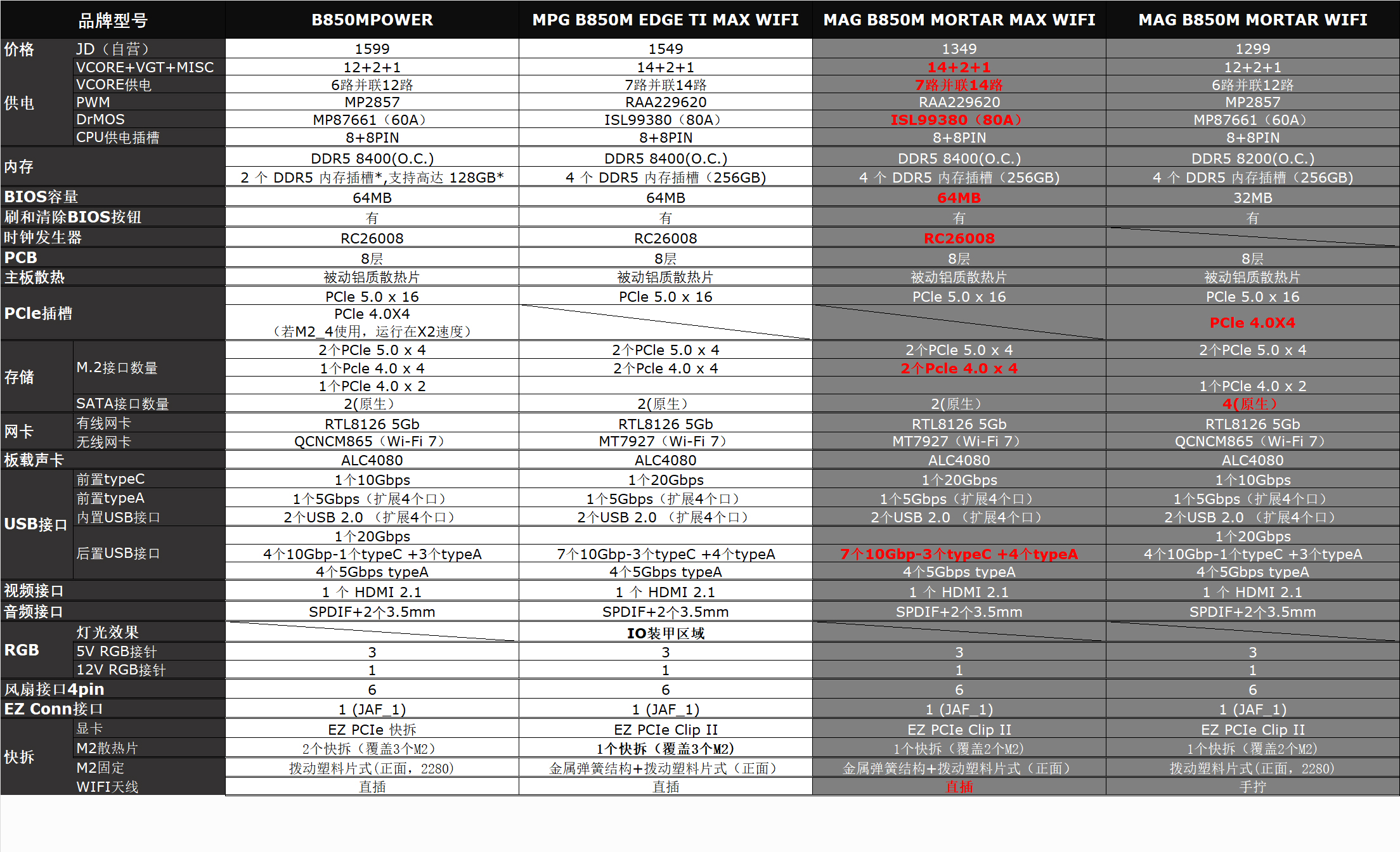

从配置上看，MAX相比标准版提升的地方还是非常多的：供电规格明显提高了(和大板B850刀锋钛一致)，BIOS存储容量增大,M2接口增多，IO部分的C口数量也增多了。只是由于B850芯片组提供的PCle通道数限制，使得MAX不得不去减少SATA接口和PCle槽。价格上MAX只贵了50，可以说是加量微加价了！总之，MAX更加值得购买，当然如果你的机械硬盘太多就另当别论了！
更高端的刀锋钛MAX，其实和迫击炮MAX的基本配置是一样的，只是刀锋钛MAX带灯，M2散热片可以覆盖3个接口，就贵了200块！看来换个白皮还是挺值钱的。
而更贵的MPOWER就有点尴尬了，除了内存超频性能在理论上更好外，再没啥能比过迫击炮MAX和刀锋钛MAX。可以说这两块MAX是微星家中最强的B850 MATX主板了，非常适合搭配双CCD和对M2接口有需求的用户。
