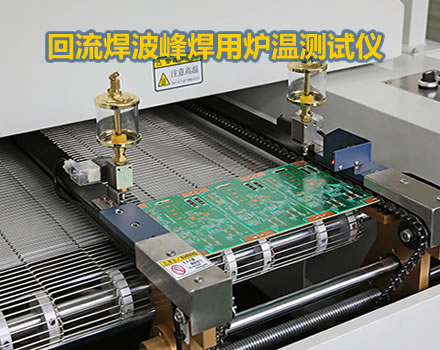

我们来详细解释一下回流焊炉温测试仪。您可以把它理解为 “跟随电路板一起经历焊接过程的精密温度记录仪” 或 “回流焊工艺的医生”。

一、核心定义：它是什么？

回流焊炉温测试仪是一种便携式、高精度的数据采集系统。它的核心任务是实时测量并记录印刷电路板（PCB）上的元件在回流焊炉中经历的真实温度-时间曲线。

简单来说：

• 回流焊炉自己有控温表和设定参数，但它显示的是炉腔内部环境的温度。

• 而炉温测试仪测量的是PCB板本身和关键元器件的实际温度。这两者之间可能存在显著差异。

二、为什么它不可或缺？（它的使命）

回流焊是电子组装中的核心环节，温度曲线直接决定了焊接质量。测试仪的核心使命是：

1. 获取精确的工艺曲线： 这是设置和优化炉温参数的基础。一条正确的温度曲线通常包括预热区、恒温区、回流区、冷却区。

2. 确保焊接质量，防止缺陷：

◦ 温度过高 会导致：PCB板翘曲、元器件损坏（“热损伤”）、焊点脆化。

◦ 温度过低 或 时间不足 会导致：冷焊、虚焊（连接不可靠）。

◦ 升温/降温速率不当 会导致：元器件开裂、焊料飞溅。

3. 实现炉温均匀性控制： 确保一块大尺寸PCB板上的所有区域、所有关键元器件都能达到所需的温度，避免板子一边焊接良好，另一边却发生冷焊。

4. 满足质量追溯与标准认证： 为医疗、汽车、航空航天、军工等高端电子产品提供每一批次的焊接温度数据，满足如IPC-7531等行业标准的要求。

三、系统构成：它包含哪些部分？

一套典型的回流焊炉温测试系统包括：

1. 主机（记录仪）：

◦ 核心“大脑”，负责接收和存储数据。

◦ 特点：体积小巧、耐高温（通常可达300-350℃以上）、抗冲击。它被放置在一个隔热箱内，随PCB一起进入炉膛。

2. 热电偶传感器：

◦ “感觉神经”，是直接测温的部件。

◦ 通常是非常细的（如K型）热电偶线，用高温焊料、高温胶带或专用固定夹具固定在PCB板上的关键测试点。

3. 隔热箱：

◦ “防护服”，保护主机在高温的炉内环境中正常工作，防止主机和电池因过热而损坏。

4. 专业分析软件：

◦ “诊断报告系统”。测试完成后，将数据导出到电脑，软件用于：

■ 绘制清晰的多通道温度曲线。

■ 自动分析曲线特征（如峰值温度、升温速率、回流时间等）。

■ 与预设的工艺窗口进行对比，判断是否合格。

■ 生成用于质量追溯和审计的报告。

四、关键测试点与理想曲线

测试时，工程师会将热电偶固定在PCB上的不同位置，通常包括：

• 大热容元器件（如BGA、芯片、连接器）的焊盘。

• 板边和板中心等热敏感区域。

• 最小/最敏感的元器件。

一条理想的回流焊温度曲线如图所示，必须将各个关键区域的温度都控制在“工艺窗口”之内：

一个生动的比喻

• 回流焊炉 就像一个精密的 “披萨烤箱”。

• 炉子的控制表 就像烤箱上设定的 “200°C”。

• PCB板 就像你要烤的 “披萨”。

• 板上的BGA芯片 就像披萨上最大、最难烤熟的 “肉丸”。

• 小电阻电容 就像容易烤焦的 “芝士”。

如果你只相信烤箱的温度计，可能肉丸还没熟，芝士已经焦了。回流焊炉温测试仪就是你插在肉丸和芝士上的 “探针温度计” ，它能告诉你披萨上每一种食材的真实受热情况，从而让你精确调整烤箱的设置，烤出完美的披萨。

回流焊炉温测试仪是电子SMT生产中的核心质量控制和工艺优化工具。它通过可视化焊接过程的“黑箱”，确保每一个焊点都牢固可靠，从源头上杜绝因温度不当导致的质量隐患，是生产高可靠性电子产品不可或缺的设备。
